| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | BP93420-IX |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल: | BP93420-IX | आपूर्ति: | 15-36vdc |
|---|---|---|---|
| आउटपुट: | 4-20mA /0-10vdc | धागा: | G1/2 अनुकूलित |
| मुआवजा तापमान: | 0-70 ℃ | रेंज: | 10kpa~100Mpa |
| घर निर्माण की सामग्री: | 304एस.एस 316एल एसएस | सटीकता: | 0.25% एफ.एस. 0.5% एफ.एस. |
| मीडिया अनुकूलता: | वायु, जल, तेल | प्रदर्शन: | एलईडी/एलसीडी |
| प्रमुखता देना: | गैर संक्षारक गैस औद्योगिक दबाव सेंसर,4-20mA औद्योगिक दबाव सेंसर,तरल पदार्थ माप औद्योगिक दबाव सेंसर |
||

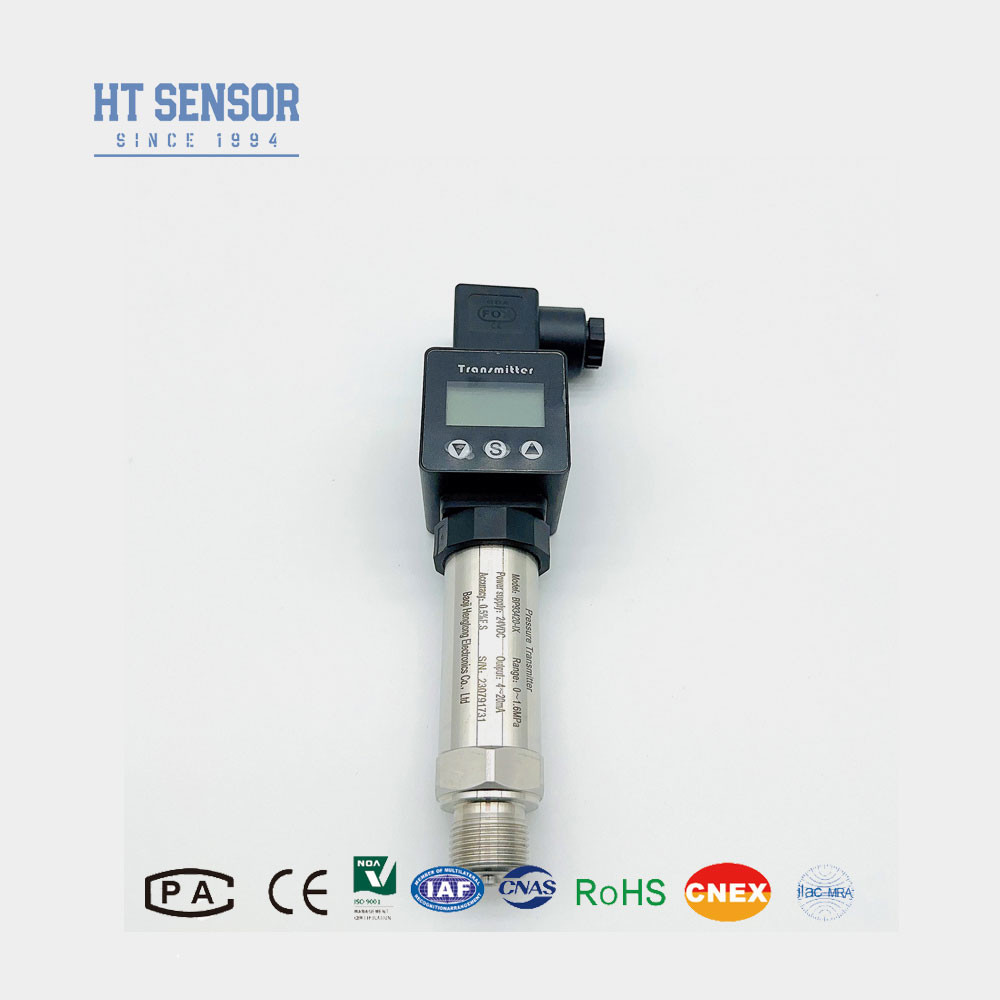

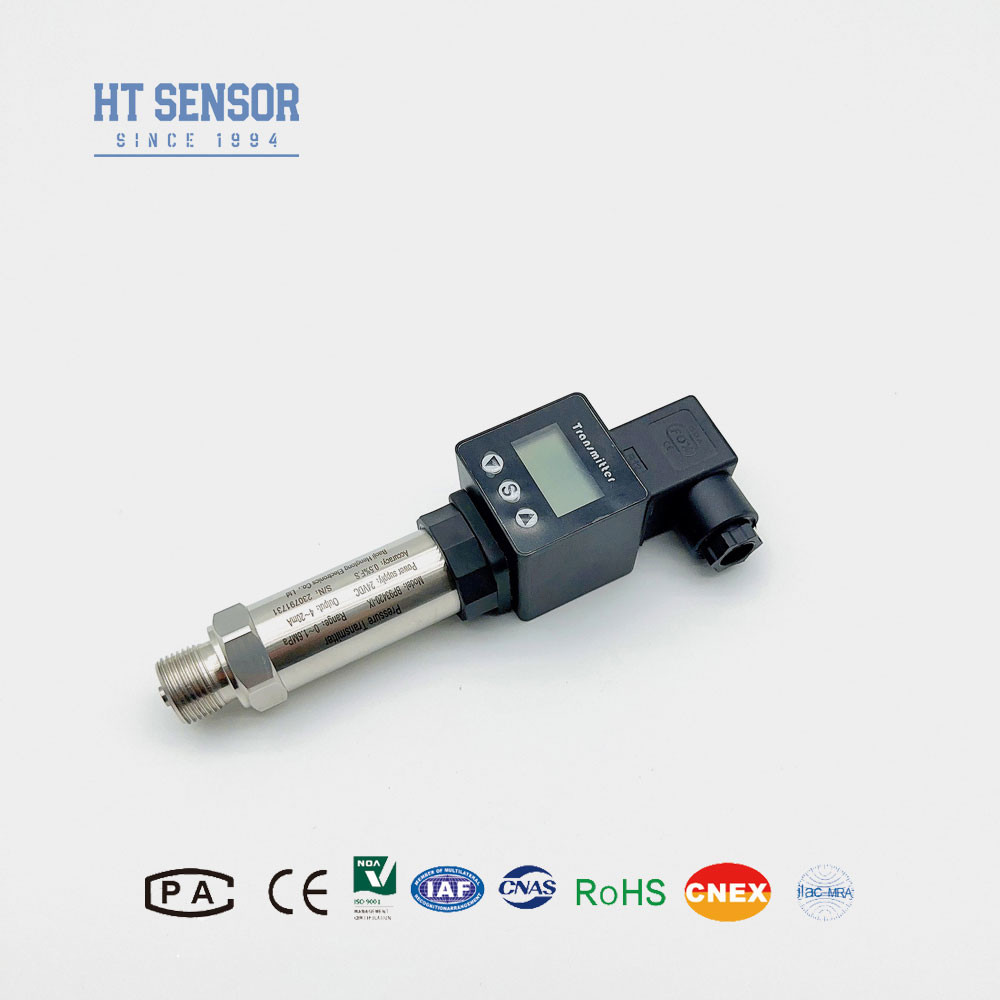

गैर संक्षारक गैस और तरल पदार्थ माप के लिए डिस्प्ले के साथ 4-20mA औद्योगिक दबाव सेंसर
BP93420IX दबाव ट्रांसमीटर
औद्योगिक दबाव सेंसर ट्रांसमीटर का परिचय:
BP93420 - IX औद्योगिक सिलिकॉन दबाव सेंसर डिफ्यूज सिलिकॉन दबाव ट्रांसमीटर कोर और क्षमतात्मक दबाव ट्रांसमीटर कोर में विभाजित है।प्रसारित सिलिकॉन दबाव ट्रांसमीटर विश्वसनीय संचालन के फायदे हैं, स्थिर प्रदर्शन, आसान स्थापना और उपयोग, छोटे आकार, हल्के वजन, उच्च प्रदर्शन मूल्य अनुपात, और व्यापक रूप से विभिन्न सकारात्मक और नकारात्मक दबाव माप में इस्तेमाल किया जा सकता है
उत्पाद की विशेषताएंऔद्योगिक दबाव सेंसर ट्रांसमीटर का:
1- व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न प्रकार के दबाव इंटरफ़ेस।
2कॉम्पैक्ट और हल्के डिजाइन।
3उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना।
आवेदनऔद्योगिक दबाव सेंसर ट्रांसमीटर का:
1गैर संक्षारक गैस और तरल दबाव माप स्टेनलेस स्टील के साथ संगत है, डायफ्राम 316L स्टेनलेस स्टील से बना है।
2समुद्री और विमानन उद्योगों में अनुप्रयोग।
3औद्योगिक क्षेत्र की प्रक्रियाओं में उपयोग किया जाता है, जैसे पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान।
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए
| प्रदर्शन मापदंड: | |
| माप सीमा | -100kPa...0kPa ~ 10kPa...100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.25kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
.
ऑर्डर करने के सुझाव
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भाग (स्टेनलेस स्टील 304 या 316L) के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, आपको साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरिन रबर ओ-रिंग का नाममात्र संचालन तापमान सीमा -20°C~250°C है। जब उत्पाद का संचालन तापमान -20°C से कम हो, तो ईपीडीएम ओ-प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए।
6. केबल डिफ़ॉल्ट रूप से शामिल नहीं हैं. कृपया अनुबंध पर केबल को चिह्नित करें, यदि कोई विशेष स्पष्टीकरण नहीं है, तो पॉलीइथिलीन केबल सामग्री का उपयोग किया जा सकता है। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप केबल सामग्री का उपयोग कर सकते हैं।कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें.
7. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0 ₹0.01...100 एमपीए | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ¢ 5 वीडीसी | S6 | 0 ̊10 वीडीसी | |||||
| S3 | 0 ̊5 वीडीसी | S7 | 0.5 ∙4.5 वीडीसी | |||||
| S4 | 010mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हमेशा उपलब्ध है।
