| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | BPHT24-IX |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल नं.: | BPHT24-IX | रेंज: | 0-10kpa~20mpa |
|---|---|---|---|
| आउटपुट: | 4-20mA /0-10vdc | वजन: | 0.2 किलो |
| घर निर्माण की सामग्री: | 304एस.एस या 316एल | दबाव प्रकार: | G / A / S हो सकता है |
| ट्रेडमार्क: | एचटी सेंसर | मापने का माध्यम: | तरल, गैस |
| आईपी रेटिंग: | IP65 | अनुकूलन: | उपलब्ध OEM और ODM |
| प्रमुखता देना: | आसान सफाई औद्योगिक दबाव सेंसर,BPHT24-IX औद्योगिक दबाव सेंसर |
||

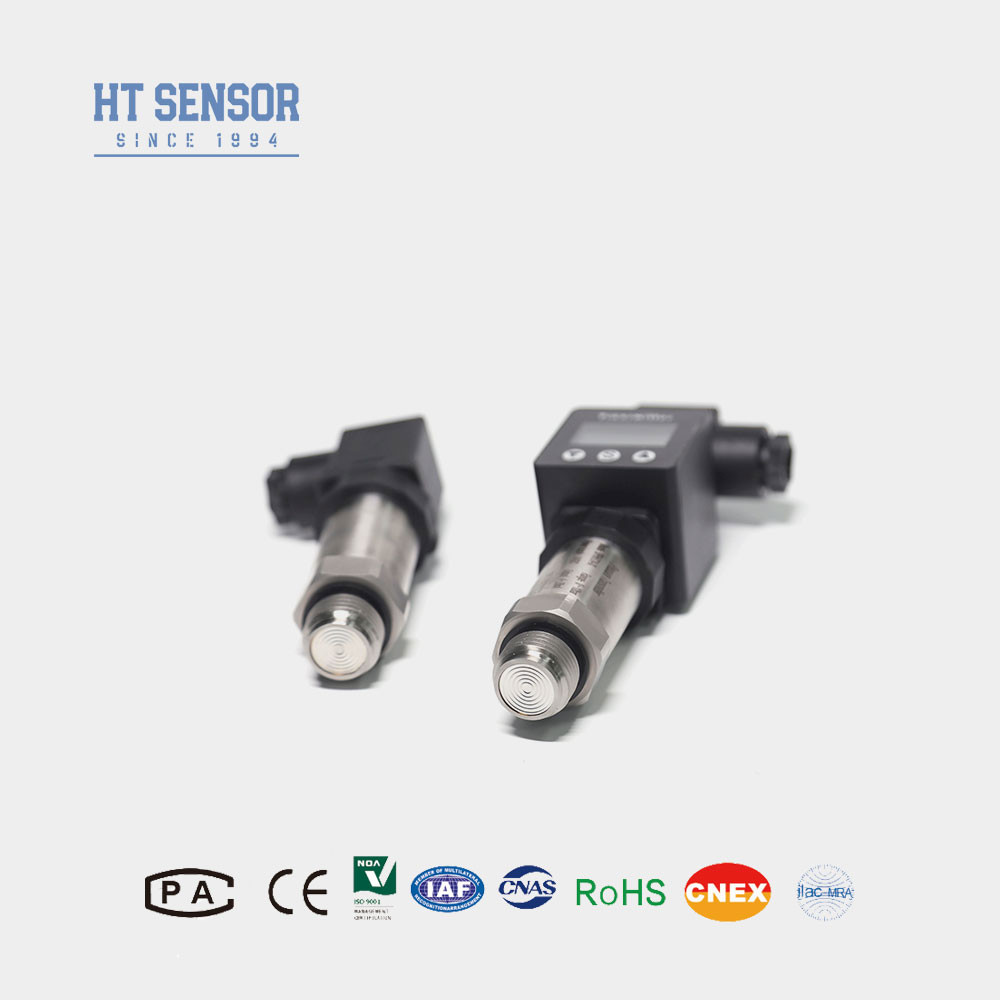

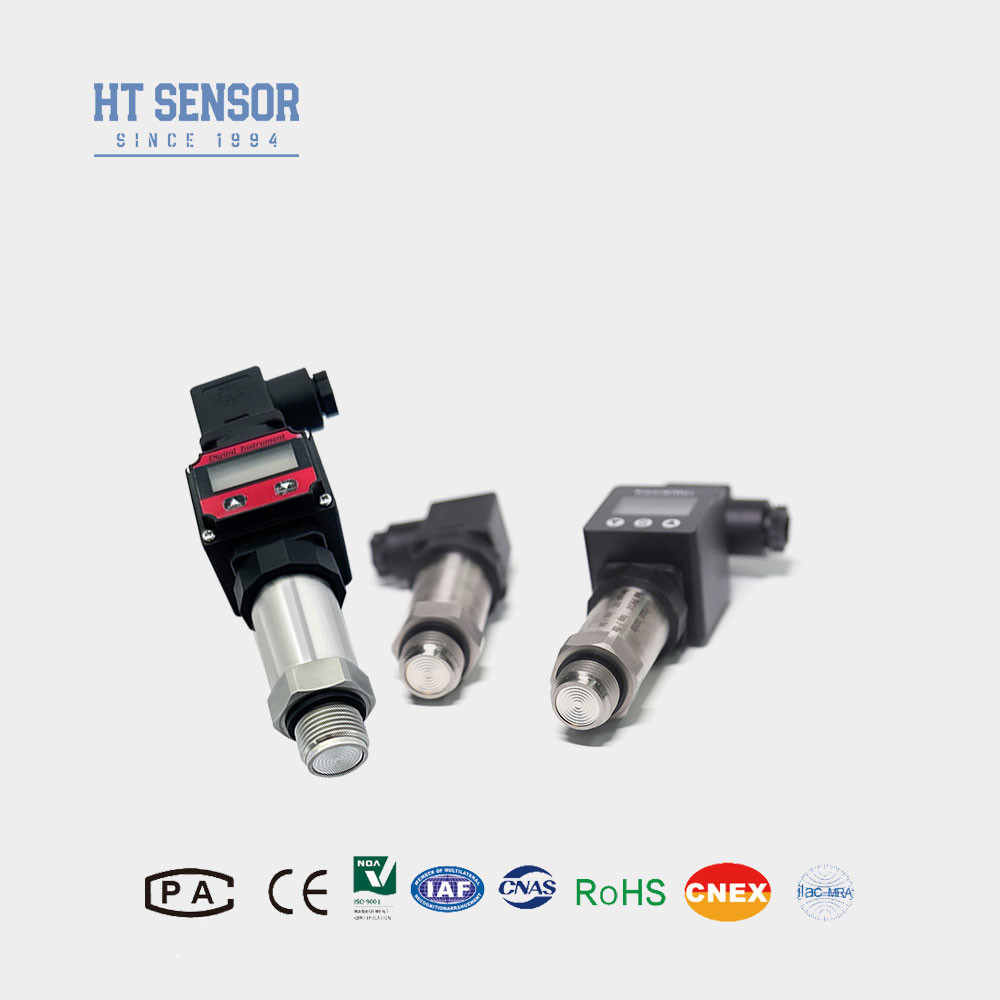

BPHT24-IX दबाव ट्रांसमीटर
फ्लश डायफ्राम की शुरूआतऔद्योगिकदबाव सेंसर ट्रांसमीटर:
BPHT24 - IX फ्लैट फ्लश डायफ्राम इंडस्ट्रियल प्रेशर सेंसर ट्रांसमीटर दबाव सिग्नल का पता लगाता है और इसे प्रसंस्करण के लिए मानक आउटपुट सिग्नल में परिवर्तित करने के लिए एक एकीकृत सर्किट का उपयोग करता है।इस दबाव ट्रांसमीटर मुख्य रूप से उच्च स्वच्छता मानकों के साथ वातावरण में इस्तेमाल किया जाता है, जैसे कि खाद्य और चिकित्सा उद्योगों में, यह सुनिश्चित करने के लिए कि दबाव माप प्रक्रिया के दौरान प्रदूषण से माध्यम के प्रदर्शन में कोई बाधा नहीं आती है।यह क्षेत्र के दबाव की स्थिति की वास्तविक समय की निगरानी के लिए एक एलसीडी या एलईडी क्षेत्र प्रदर्शन के साथ जोड़ा जा सकता है.
उत्पाद की विशेषताएंफ्लश डायफ्राम औद्योगिक दबाव सेंसर ट्रांसमीटर काः
1विभिन्न दबाव इंटरफेस विकल्प
2मध्यम स्केलिंग को रोकने के लिए स्वच्छ अनुप्रयोगों के लिए डिज़ाइन किया गया।
3पूरी तरह से स्टेनलेस स्टील संरचना के साथ उच्च सटीकता।
4साफ करने में आसान, डिस्प्ले.
आवेदनफ्लश डायफ्राम औद्योगिक दबाव सेंसर ट्रांसमीटर काः
1316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त है।
2पर्यावरण संरक्षण और रासायनिक उद्योगों के लिए आदर्श।
3समुद्री और विमानन उद्योगों में प्रयोग किया जाता है।
4चिकित्सा, जैवऔषधी और खाद्य स्वच्छता उद्योगों में उपयोग के लिए उपयुक्त है।
| प्रदर्शन मापदंडफ्लश डायफ्राम औद्योगिक दबाव सेंसर ट्रांसमीटर काः | |
| माप सीमा | 0~10Kpa...~20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.2kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क में सामग्री के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली आपूर्ति दोनों के उचित ग्राउंडिंग सुनिश्चित करने की सिफारिश की जाती है।
5फ्लोरिन रबर ओ-रिंग्स का नाममात्र संचालन तापमान सीमा -20°C~250°C है। यदि उत्पाद का संचालन तापमान -20°C से नीचे गिर जाता है, तो इसके बजाय ईपीडीएम ओ-रिंग्स का चयन किया जाना चाहिए।
6. डिफ़ॉल्ट रूप से इन्सुलेशन के बिना केबल; यदि आवश्यक हो, तो तीन प्रकार की सामग्री चुनने के लिए हैं। विशिष्ट निर्देशों के अभाव में, पॉलीइथिलीन केबल सामग्री का उपयोग किया जाएगा।कृपया अपने आदेश प्रपत्र में आवश्यक कोई वैकल्पिक केबल सामग्री निर्दिष्ट करें.
7यदि विशेष आवश्यकताएं जैसे कि तीव्र कंपन, अचानक प्रभाव बल या तीव्र विद्युत चुम्बकीय या आरएफ हस्तक्षेप मौजूद हैं, तो कृपया हमें सूचित करें और अपने आदेश में यह इंगित करें।
| आदेश मार्गदर्शिका | ||||||||
| बीपीएचटी24 | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| नवम | डिस्प्ले दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| टी | उच्च तापमान प्रतिरोधी दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
प्रश्न और उत्तर
Q1:क्या आप विनिर्माण कंपनी हैं?
A1:हम 29 से अधिक वर्षों के अनुभव के साथ निर्माता हैं।
Q2:अनुकूलित उत्पाद
A2:हम OEM और कस्टम-डिज़ाइन सेवाएं प्रदान करते हैं।
Q3:गुणवत्ता की गारंटी
A3:हमारे उत्पादों को मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को निःशुल्क बदल देगा या मरम्मत करेगा।यह गारंटी किसी भी इकाइयों के लिए लागू नहीं होता है संशोधित किया गया है, दुरुपयोग, उपेक्षित।
Q4: शिपमेंट और पैकिंग
A4:उत्पाद आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा भेजे जाते हैं जिसमें UPS,FedEx,DHL और INT शामिल हैं।निरीक्षण प्रमाणन सहित.
Q5:हमसे संपर्क करें
A5:हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है जो आपको तकनीकी प्रश्न और व्यावसायिक मुद्दे पर सेवा देगी। बस हमें संदेश छोड़ दें या ऑनलाइन सेवा पर क्लिक करें।
