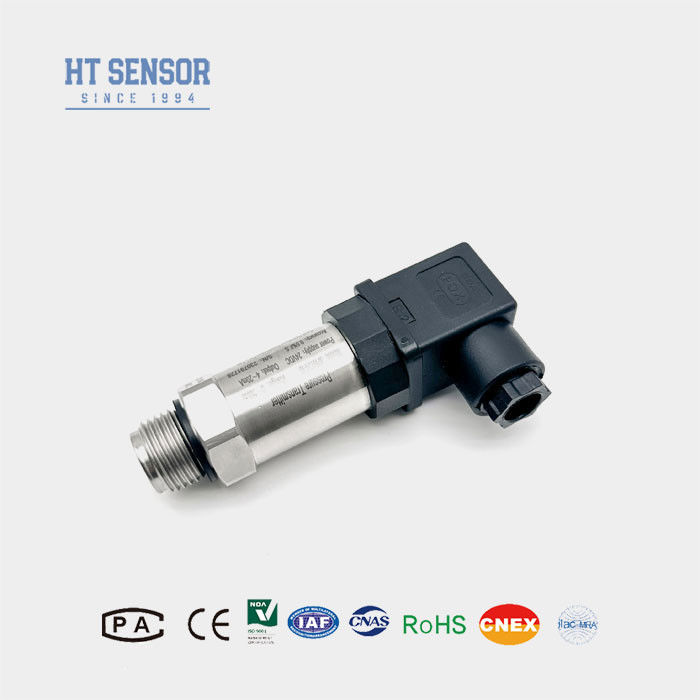

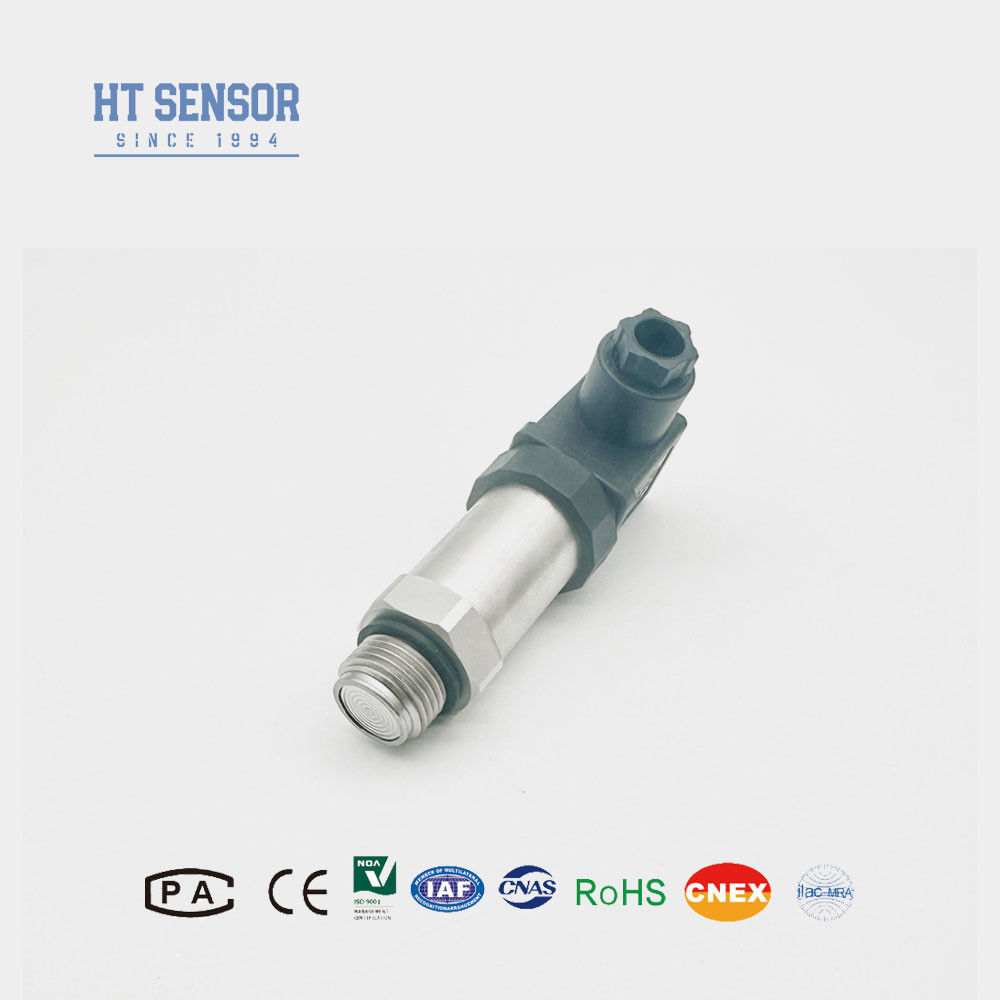

BPHT24 फ्लश डायफ्राम औद्योगिक दबाव सेंसर ट्रांसमीटर पूर्ण स्टेनलेस स्टील संरचना सेंसर के साथ
उत्पाद विवरण
| मॉडल नं.: | BPHT24 | रेंज: | 0-10kpa~035mpa |
|---|---|---|---|
| शक्ति: | 5Vdc / 12-32Vdc | आउटपुट: | 0.5-4.5 वीडीसी /4-20mA |
| जुडिये: | एम20*1.5 जी1/2 1/2एनपीटी | प्रकार: | फ्लश डायाफ्राम औद्योगिक दबाव सेंसर |
| मापने का माध्यम: | तरल, गैस, पेय पदार्थ गोंद इत्यादि | सटीकता ग्रेड: | 0.5% एफएस |
| सामग्री: | स्टेनलेस स्टील | अनुकूलन: | ओईएम और ओडीएम |
| प्रमुखता देना |
फ्लश डायाफ्राम औद्योगिक दबाव सेंसर,BPHT24 औद्योगिक दबाव सेंसर,पूरी तरह से स्टेनलेस स्टील औद्योगिक दबाव ट्रांसमीटर |
||
उत्पाद वर्णन
BPHT24 फ्लश डायफ्राम औद्योगिक दबाव सेंसर ट्रांसमीटर पूरी तरह से स्टेनलेस स्टील संरचना के साथ
बीपीएचटी24फ्लश डायफ्राम दबाव सेंसर
फ्लश डायफ्राम औद्योगिक दबाव सेंसर ट्रांसमीटर का परिचय:
BPHT24 प्रकार के फ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर में सिग्नल मापने के तत्व के रूप में एक HT श्रृंखला प्लेट डायफ्राम सिलिकॉन अछूता तेल कोर का उपयोग किया जाता है।सभी घटकों एक स्टेनलेस स्टील आवास के भीतर संलग्न कर रहे हैं, जो सेंसर सिग्नल को ग्राहक द्वारा आवश्यक मानक आउटपुट करंट या वोल्टेज सिग्नल में परिवर्तित करता है।
फ्लैट डायफ्राम दबाव ट्रांसमीटर में एक तनाव गेज और फैला हुआ सिलिकॉन फ्रंट एंड होता है।विशेष रूप से मापने के अंत में प्रसंस्करण मजबूत फ्लशिंग झिल्ली तनाव गेज फ्लैट झिल्ली सुनिश्चित करता है कि मापा माध्यम में कठिन कणों इसे नुकसान नहीं होगाइस ट्रांसमीटर में एक कॉम्पैक्ट संरचना, संक्षारण प्रतिरोध, कंपन प्रतिरोध, कण प्रभाव प्रतिरोध और तापमान क्षतिपूर्ति की एक विस्तृत श्रृंखला है।फैला हुआ सिलिकॉन फ्रंट प्रकार एक आयातित फैला हुआ सिलिकॉन कोर सिस्टम को शामिल करता है और विश्वसनीय उत्पाद प्रदर्शन और स्थिर उत्पादन सुनिश्चित करने के लिए ट्यूनिंग और डिजिटल मुआवजा प्रौद्योगिकी का उपयोग करता है.
उत्पाद की विशेषताएंफ्लश डायफ्राम औद्योगिक दबाव सेंसर ट्रांसमीटर का:
1विभिन्न दबाव इंटरफेस विकल्प
2मध्यम स्केलिंग को रोकने के लिए स्वच्छ अनुप्रयोगों के लिए डिज़ाइन किया गया।
3पूरी तरह से स्टेनलेस स्टील संरचना के साथ उच्च सटीकता।
4साफ करने में आसान।
आवेदनफ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर का:
1316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त है।
2पर्यावरण संरक्षण और रासायनिक उद्योगों के लिए आदर्श।
3समुद्री और विमानन उद्योगों में प्रयोग किया जाता है।
4चिकित्सा, जैवऔषधी और खाद्य स्वच्छता उद्योगों में उपयोग के लिए उपयुक्त है।
| प्रदर्शन मापदंडफ्लश डायफ्राम औद्योगिक के दबाव सेंसर ट्रांसमीटर | |
| माप सीमा | 0~10Kpa...~20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग |
ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.25kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
1उत्पादों का चयन करते समय, कृपया सुनिश्चित करें कि मापने वाले माध्यम के साथ संपर्क भाग संगत हैं।
2कृपया ध्यान दें कि ऑर्डर करते समय विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की शक्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, हम उपयोगकर्ताओं को साइट पर बिजली विरोधी उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति के विश्वसनीय ग्राउंडिंग सुनिश्चित करने की सलाह देते हैं।
5फ्लोरिन रबर ओ-रिंग्स का नाममात्र संचालन तापमान सीमा -20°C से 250°C है। जब उत्पाद -20°C से नीचे के तापमान पर काम करता है, तो ईपीडीएम ओ-रिंग्स का चयन किया जाना चाहिए।
6. केबल डिफ़ॉल्ट रूप से शामिल नहीं हैं। यदि आवश्यक हो, तो चयन के लिए तीन सामग्री उपलब्ध हैं। जब तक अन्यथा निर्दिष्ट नहीं किया जाता है, पॉलीथीन केबल सामग्री का उपयोग किया जा सकता है।यदि आपको एक अलग केबल सामग्री की आवश्यकता है, कृपया अपने आदेश में निर्दिष्ट करें।
7. यदि कोई विशेष आवश्यकताएं हैं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमें सूचित करें और अपने आदेश में निर्दिष्ट करें।
| आदेश मार्गदर्शिकाफ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर का | ||||||||
| बीपीएचटी24 | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| नवम | डिस्प्ले दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| टी | उच्च तापमान प्रतिरोधी दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
Q1: हैं आप विनिर्माण व्यापार कंपनी?
A1:हम 30 से अधिक वर्षों के अनुभव के साथ निर्माता हैं।
Q2:अनुकूलित उत्पाद
A2:हम OEM और कस्टम-डिज़ाइन सेवाएं प्रदान करते हैं।
Q3:गुणवत्ता की गारंटी
A3:हमारे उत्पादों को मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को मुफ्त में बदल देगा या मरम्मत करेगा।यह गारंटी किसी भी इकाइयों के लिए लागू नहीं होता है संशोधित किया गया है, दुरुपयोग, उपेक्षित।
Q4: शिपमेंट और पैकिंग
A4:उत्पाद आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा भेजे जाते हैं जिसमें UPS,FedEx,DHL और INT शामिल हैं।निरीक्षण प्रमाणन सहित.
Q5:हमसे संपर्क करें
A5:हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है जो आपको तकनीकी प्रश्न और व्यावसायिक मुद्दे पर सेवा देगी। बस हमें संदेश छोड़ दें या ऑनलाइन सेवा पर क्लिक करें।
