| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | बीपी155 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसीएस/माह |
| मॉडल नं.: | बीपी155 | घर निर्माण की सामग्री: | 304एस.एस या 316एल |
|---|---|---|---|
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | सेंसर: | सिलिकॉन दबाव सेंसर / सिरेमिक सेंसर |
| ट्रेडमार्क: | एचटी सेंसर | प्रकार: | दबाव ट्रांसमीटर सेंसर |
| मापने का माध्यम: | गैस और तरल | सटीकता ग्रेड: | 0.5% एफएस |
| दबाव सीमा: | 0kpa~10kpa...20MPa | अनुकूलन: | उपलब्ध -- अनुकूलित अनुरोध |
| प्रमुखता देना: | कंप्रेसर दबाव माप सेंसर ट्रांसमीटर,एयर कंडीशनिंग दबाव सेंसर,कॉम्पैक्ट दबाव सेंसर |
||

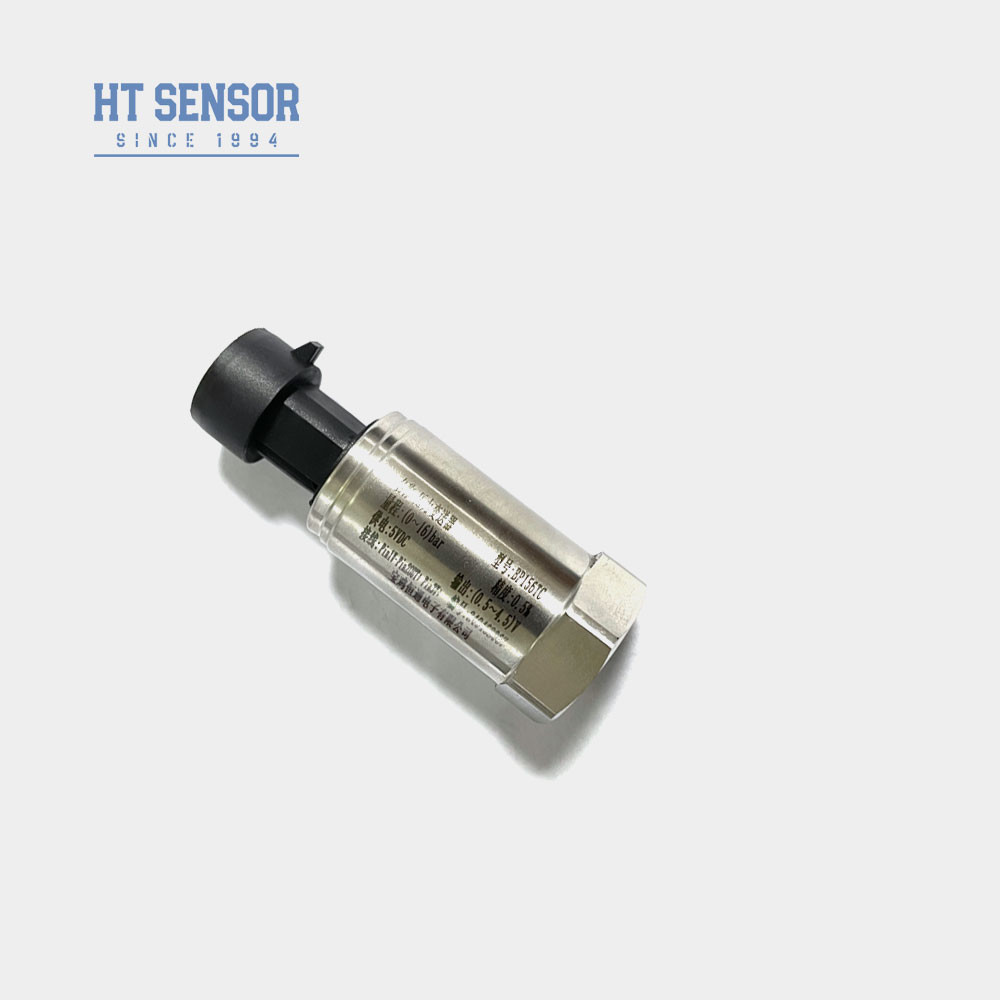

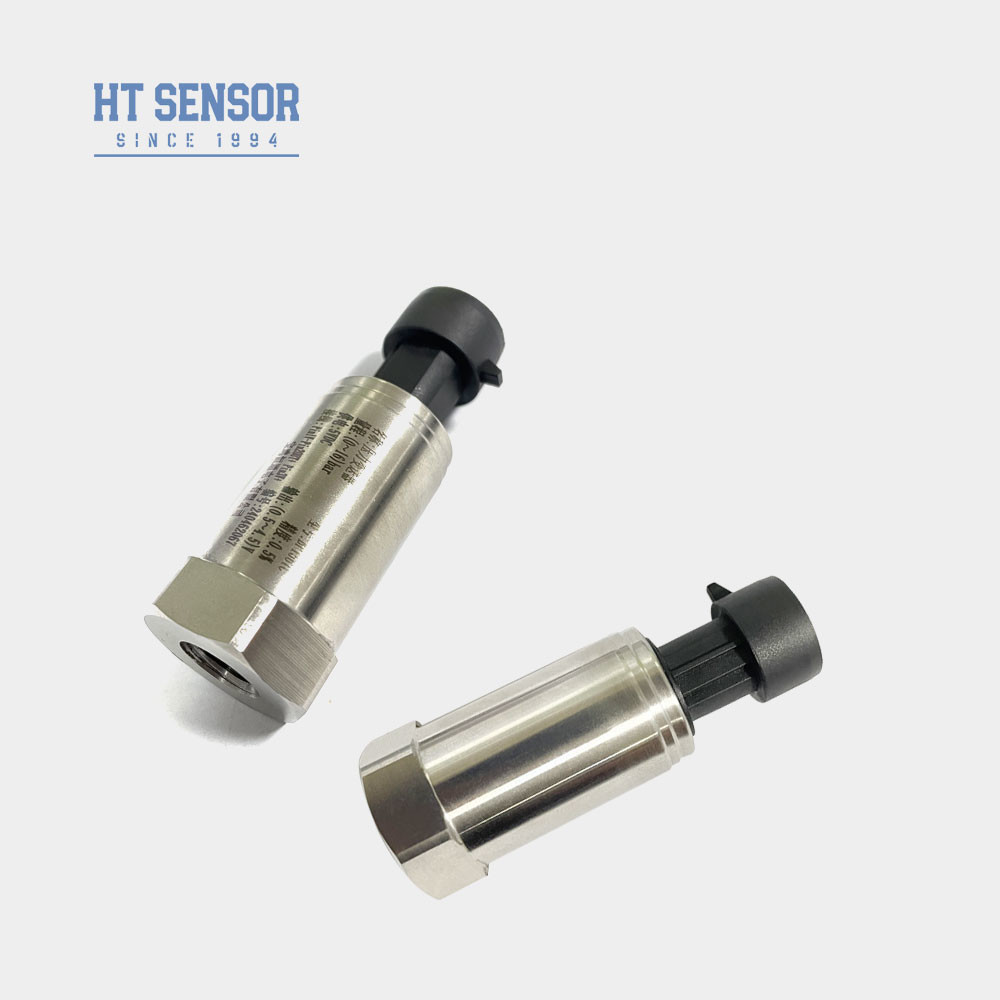

BP156 दबाव ट्रांसमीटर
दबाव ट्रांसमीटर सेंसर का परिचयः
BP156 छोटे आकार के दबाव ट्रांसमीटर सेंसर एक लागत प्रभावी उत्पाद है जिसे विशेष रूप से वायु कंप्रेसर और प्रशीतन उपकरण के लिए डिज़ाइन किया गया है।इसमें अत्याधुनिक तकनीक शामिल है और यह हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित एक उच्च प्रदर्शन ट्रांसमीटर सर्किट से लैस हैयह ट्रांसमीटर अपने कॉम्पैक्ट आकार, मजबूत नमी प्रतिरोध और उत्कृष्ट एंटी-इलेक्ट्रोमैग्नेटिक हस्तक्षेप क्षमताओं की विशेषता है।उत्पाद को घटकों के लिए कठोर परीक्षण और उम्र बढ़ने का चयन किया गया है, अर्ध-तैयार उत्पादों और तैयार उत्पादों को स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए।
उत्पाद की विशेषताएंदबाव ट्रांसमीटर सेंसर का:
1- व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विविध दबाव इंटरफ़ेस रूप।
2कॉम्पैक्ट और हल्के डिजाइन।
आवेदनदबाव ट्रांसमीटर सेंसर का:
1316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप।
2समुद्री और विमानन उद्योगों में लागू होता है।
3हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है।
| प्रदर्शन मापदंडदबाव ट्रांसमीटर सेंसर का: | |
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.25kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय यह सुनिश्चित करें कि परीक्षण के अधीन उत्पाद के संपर्क में प्रक्रिया द्रव के साथ मीडिया संगत हो।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पाद डिजिटल डिस्प्ले के साथ नहीं आते हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय यह सुनिश्चित करें कि ट्रांसमीटर की बिजली की आपूर्ति कम से कम 20 वीडीसी हो।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, साइट पर बिजली सुरक्षा उपकरण स्थापित करने और बिजली की आपूर्ति के साथ उत्पाद की उचित ग्राउंडिंग सुनिश्चित करने की सिफारिश की जाती है।
5फ्लोरिन रबर ओ-रिंग का नाममात्र संचालन तापमान -20°C से 250°C है। यदि उत्पाद का संचालन तापमान -20°C से नीचे है, तो इसके बजाय ईपीडीएम ओ-रिंग का चयन किया जाना चाहिए।
6डिफ़ॉल्ट रूप से, केबलों को प्लग और केबल लाइनों के बिना प्रदान किया जाता है, 1.5 मीटर की लंबाई के साथ और तीन सामग्री विकल्प चयन के लिए उपलब्ध हैं। जब तक अन्यथा निर्दिष्ट नहीं किया जाता है,पॉलीएथिलीन केबल सामग्री का प्रयोग किया जाएगायदि किसी अन्य केबल सामग्री की आवश्यकता है, तो कृपया इसे आदेश प्रपत्र में निर्दिष्ट करें।
7.अति तेज कंपन, अचानक झटके या तीव्र विद्युत चुम्बकीय या आरएफ हस्तक्षेप जैसे विशेष आवश्यकताओं के मामले में,कृपया हमें सूचित करें और अपने आदेश फॉर्म में इंगित करें।
| आदेश मार्गदर्शिका | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
Q1:क्या आप विनिर्माण कंपनी हैं?
A1:हम 29 से अधिक वर्षों के अनुभव के साथ निर्माता हैं।
Q2:अनुकूलित उत्पाद
A2:हम OEM और कस्टम-डिज़ाइन सेवाएं प्रदान करते हैं।
Q3:गुणवत्ता की गारंटी
A3:हमारे उत्पादों को मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को निःशुल्क बदल देगा या मरम्मत करेगा।यह गारंटी किसी भी इकाइयों के लिए लागू नहीं होता है संशोधित किया गया है, दुरुपयोग, उपेक्षित।
Q4: शिपमेंट और पैकिंग
A4:उत्पाद आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा भेजे जाते हैं जिसमें UPS,FedEx,DHL और INT शामिल हैं।निरीक्षण प्रमाणन सहित.
Q5:हमसे संपर्क करें
A5:हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है जो आपको तकनीकी प्रश्न और व्यावसायिक मुद्दे पर सेवा देगी। बस हमें संदेश छोड़ दें या ऑनलाइन सेवा पर क्लिक करें।
