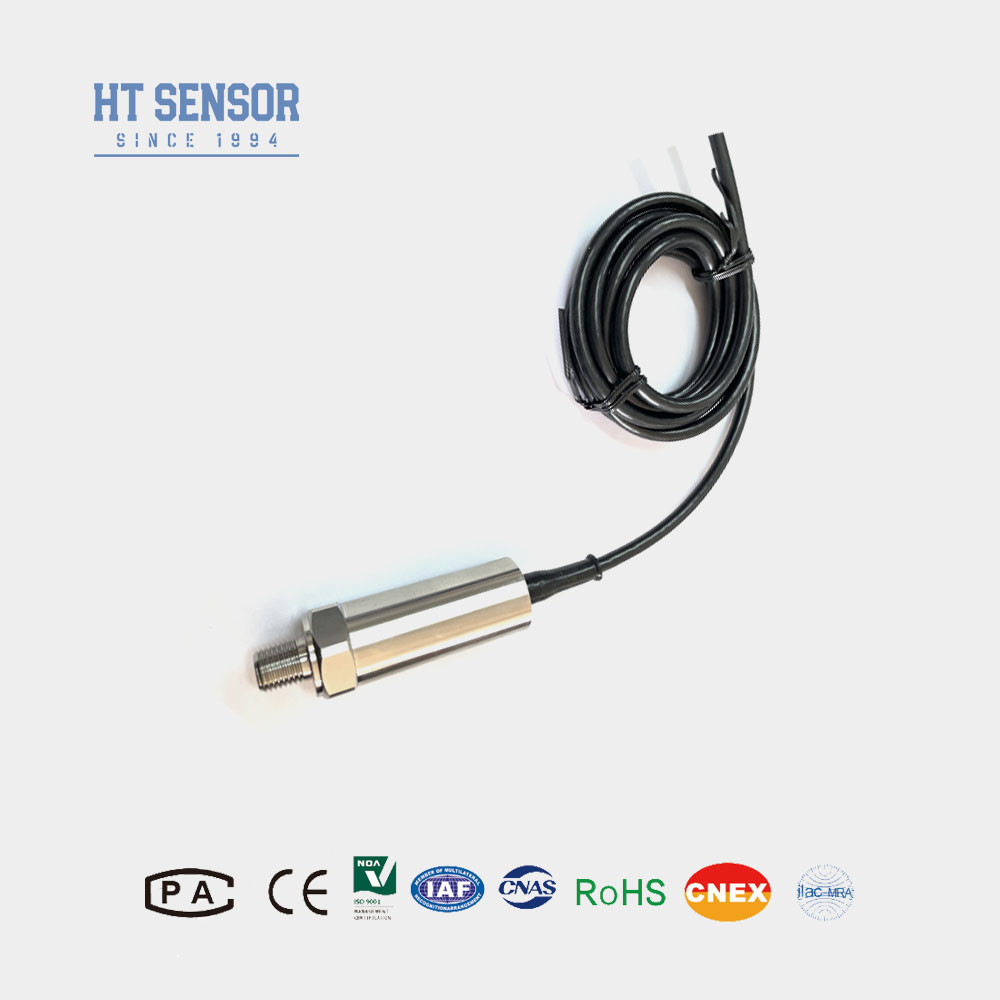

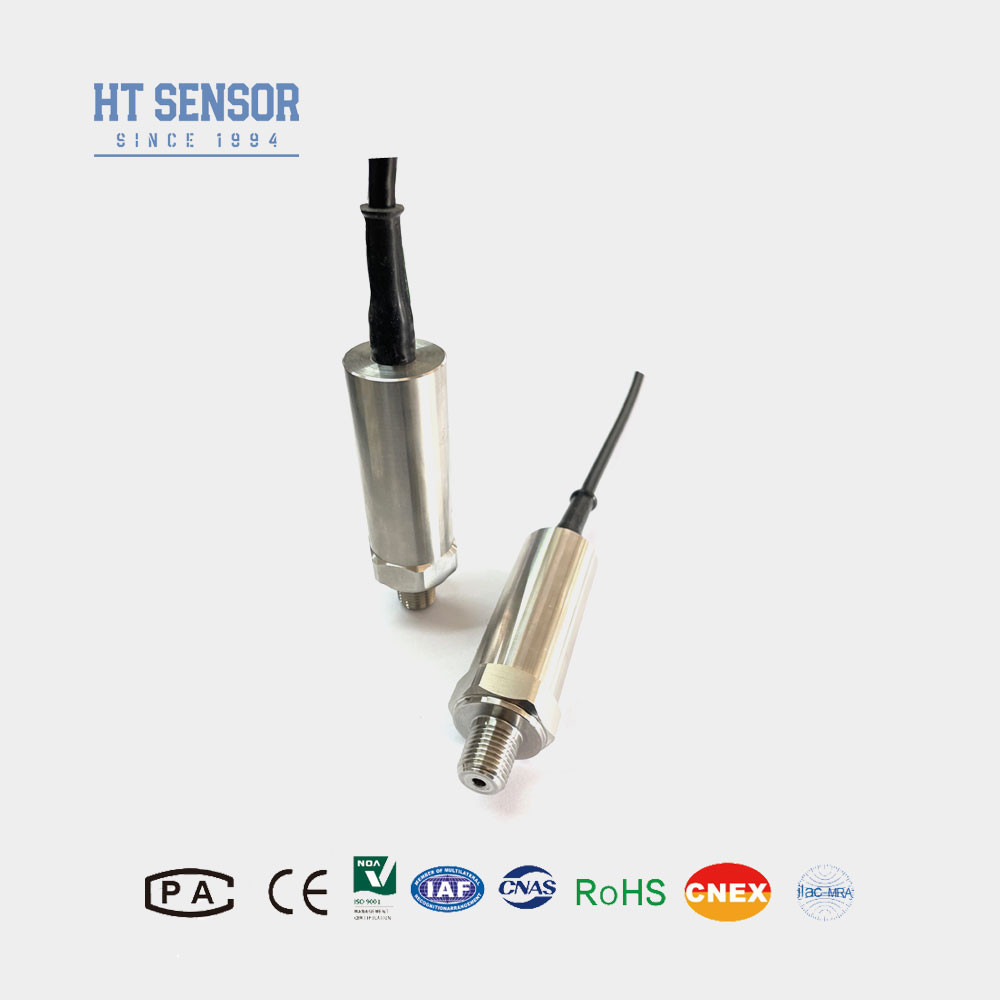

बीपी93420आई दबाव ट्रांसमीटर सेंसर उन्नत सिग्नल मापने तत्व स्टेनलेस स्टील संरचना सेंसर के साथ
Product Details
| मॉडल नं.: | BP93420-I | शक्ति: | 5वीडीसी /12-32वीडीसी |
|---|---|---|---|
| आउटपुट: | 0.5-4.5VDC /4-20mA /RS485 और इसी तरह | दीर्घकालिक स्थिरता: | +-0.15%एफ.एस./वर्ष (प्रकार) |
| घर निर्माण की सामग्री: | 316L. या 304SS | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| ट्रेडमार्क: | एचटी सेंसर | केबल: | 1.5 मी |
| सटीकता ग्रेड: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> | दबाव सीमा: | -100kpa~0a...60MPa |
| प्रमुखता देना |
स्टेनलेस स्टील संरचना दबाव ट्रांसमीटर सेंसर,BP93420I दबाव ट्रांसमीटर सेंसर,स्टेनलेस स्टील सिग्नल मापने वाला तत्व |
||
Product Description
बीपी93420आई दबाव ट्रांसमीटर सेंसर उन्नत सिग्नल मापने तत्व स्टेनलेस स्टील संरचना सेंसर के साथ
BP93420I दबाव ट्रांसमीटर सेंसर
दबाव ट्रांसमीटर सेंसर का परिचयः
BP93420I दबाव ट्रांसमीटर सेंसर आयातित उच्च परिशुद्धता और उच्च स्थिरता दबाव संवेदनशील चिप को अपनाता है।संवेदनशील चिप एक उन्नत सूक्ष्म यांत्रिक उत्कीर्णन प्रक्रिया का उपयोग करता है सिलिकॉन वेफर के माध्यम से चार उच्च परिशुद्धता प्रतिरोधों को फैलाकर एक गेहूं पत्थर पुल बनाने के लिएपिज़ोरेसिटिव प्रभाव के कारण, चार ब्रिज आर्म रेजिस्टर्स के प्रतिरोध के मूल्य बदल जाते हैं, ब्रिज असंतुलित हो जाता है,और संवेदनशील तत्व दबाव परिवर्तन के अनुरूप एक विद्युत संकेत आउटपुट करता हैआउटपुट विद्युत संकेत को गैर-रैखिक सुधार सर्किट द्वारा प्रवर्धित और क्षतिपूर्ति की जाती है, और वोल्टेज और वर्तमान संकेत इनपुट दबाव के अनुरूप होते हैं।
| दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंड | |
| माप सीमा | -100kPa... 0kPa ~ 10kPa... 60MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.25kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
उत्पाद की विशेषताएंदबाव ट्रांसमीटर सेंसर का:
- दबाव ट्रांसमीटर में एक विस्तृत माप सीमा, एक टिकाऊ स्टेनलेस स्टील संरचना और विभिन्न अनुप्रयोग आवश्यकताओं को समायोजित करने के लिए विभिन्न दबाव इंटरफ़ेस विकल्प हैं।
- इसका कॉम्पैक्ट और हल्का डिजाइन अंतरिक्ष-प्रतिबंधित वातावरण में आसान स्थापना और एकीकरण की अनुमति देता है।
- उच्च परिशुद्धता और पूरी तरह से स्टेनलेस स्टील संरचना के साथ, यह दबाव ट्रांसमीटर सटीक और विश्वसनीय दबाव माप सुनिश्चित करता है।
आवेदनदबाव ट्रांसमीटर सेंसर का:
1दबाव प्रेषक विशेष रूप से स्टेनलेस स्टील के साथ संगत गैसों और तरल पदार्थों के सटीक माप के लिए डिज़ाइन किया गया है,स्थायित्व और विश्वसनीयता बढ़ाने के लिए 316L स्टेनलेस स्टील से निर्मित.
2इसका व्यापक रूप से समुद्री और एयरोस्पेस उद्योगों में उपयोग किया जाता है, जहां सुरक्षा और प्रदर्शन के लिए सटीक दबाव माप अनिवार्य है।
3समुद्री और विमानन अनुप्रयोगों के अलावा, इस दबाव ट्रांसमीटर का व्यापक रूप से विभिन्न औद्योगिक प्रक्रियाओं में भी उपयोग किया जाता है, जिसमें पेट्रोलियम, रासायनिक, धातु विज्ञान,विद्युत उत्पादन, और जल विज्ञान।
4यह आमतौर पर हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में एकीकृत होता है ताकि कुशल प्रणाली संचालन के लिए सटीक दबाव सेंसरिंग प्रदान की जा सके।
| दबाव ट्रांसमीटर सेंसर के आदेश टिप्स |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भागों के साथ संगत है।2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, आपको साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
4. डिफ़ॉल्ट रूप से कोई केबल नहीं है. यदि आवश्यक हो, तो आप पहले से संवाद कर सकते हैं. चुनने के लिए तीन प्रकार के सामग्री हैं. यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री का उपयोग कर सकते हैं।कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें.
5. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें।
| दबाव ट्रांसमीटर सेंसर के आदेश गाइड | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0~001...100 एमपीए | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
A: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
A:हमारे उत्पादों को मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को मुफ्त में बदल देगा या मरम्मत करेगा।यह गारंटी किसी भी इकाइयों के लिए लागू नहीं होता है संशोधित किया गया है, दुरुपयोग, उपेक्षित।
