हेंगटोंग OEM मिनी डीआईएन दबाव ट्रांसमीटर सेंसर इलेक्ट्रॉनिक माप सेंसर
उत्पाद विवरण
| मॉडल: | BP157 | रेंज: | -100kpa~0~10kpa~20Mpa |
|---|---|---|---|
| आउटपुट: | 4-20mA /0.5-4.5Vdc/0-10VDC | दीर्घकालिक स्थिरता: | +-0.2%F.S./Year ((टाइप) |
| घर निर्माण की सामग्री: | 304 स्टेनलेस स्टील | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| प्रकार: | MINI दबाव ट्रांसमीटर | संरचना का प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
| मापने का माध्यम: | गैस और तरल | सटीकता ग्रेड: | 0.5% |
| अनुकूलन: | <i>Available OED / ODM |</i> <b>उपलब्ध ओईडी/ओडीएम |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध | ||
| प्रमुखता देना |
ओईएम दबाव ट्रांसमीटर सेंसर,मिनी डीआईएन दबाव ट्रांसमीटर सेंसर,OEM इलेक्ट्रॉनिक माप सेंसर |
||
उत्पाद वर्णन

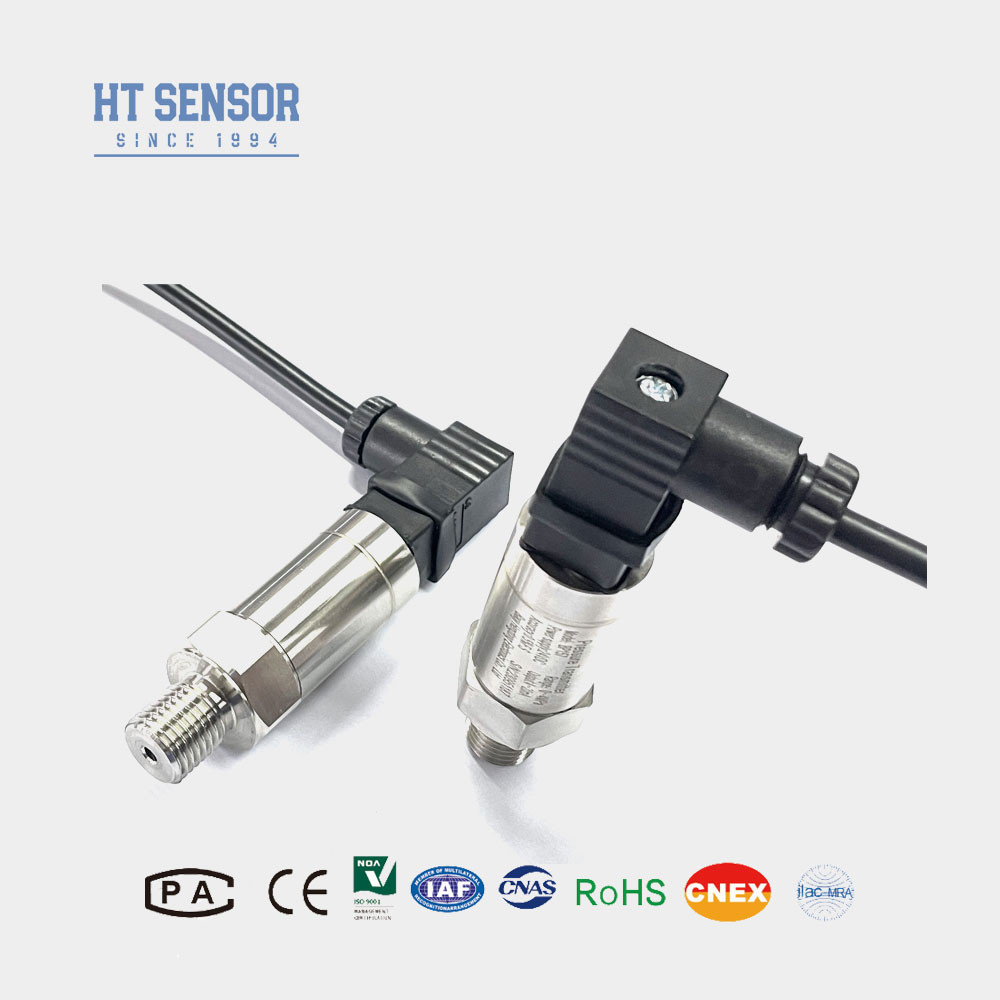

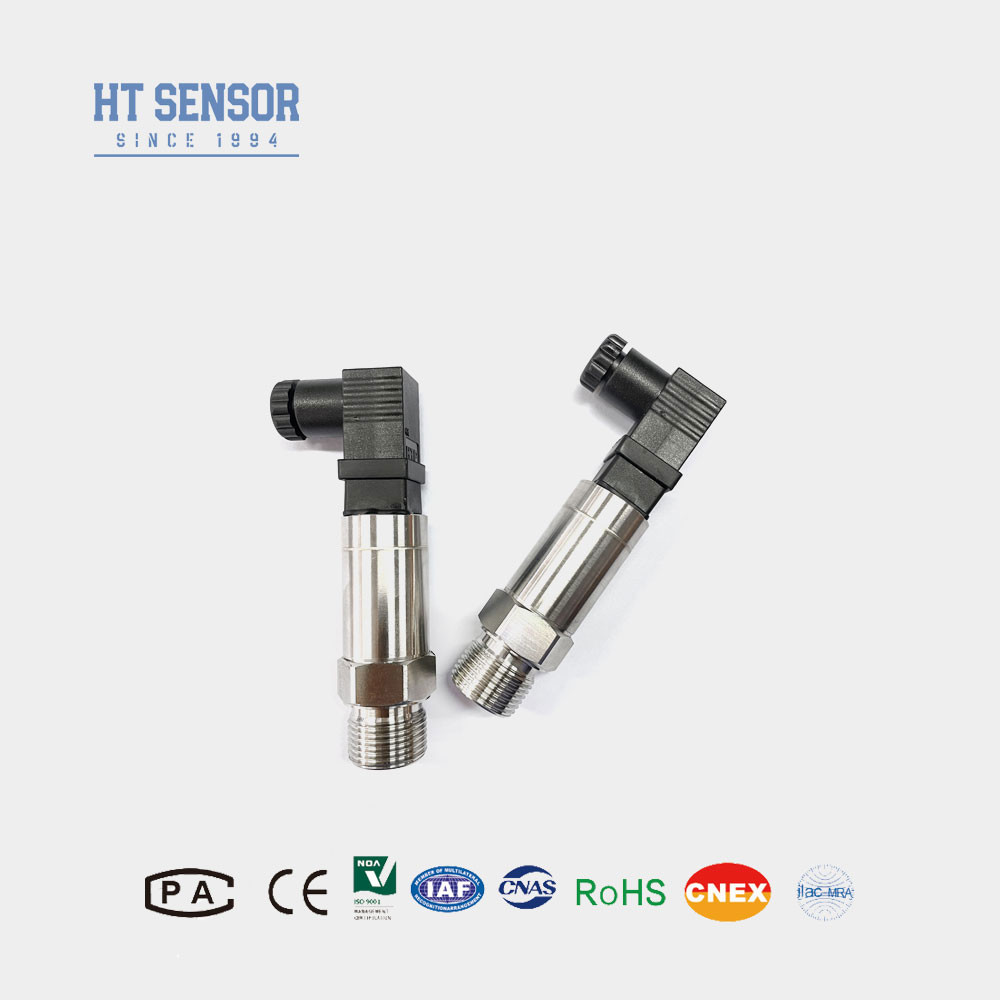

हेंगटोंग OEM मिनी डीआईएन दबाव ट्रांसमीटर सेंसर इलेक्ट्रॉनिक माप सेंसर
BP157 दबाव ट्रांसमीटर
मिनी डीआईएन दबाव ट्रांसमीटर सेंसर का परिचयः
BP157 औद्योगिक दबाव सेंसर ट्रांसमीटर सिग्नल माप तत्वों के रूप में एचटी प्रसार सिलिकॉन दबाव सेंसर का उपयोग करता है।हमारे स्वयं विकसित पीसीबी सेंसर संकेतों को मानक आउटपुट संकेतों में परिवर्तित करता है जैसे कि 0.5-4.5 वीडीसी या 4-20mA आसानी से पढ़ने और रिकॉर्डिंग के लिए। विद्युत कनेक्शन मिनी डीआईएन, अधिकांश क्षेत्र की जरूरतों को पूरा करने के लिए छोटे आकार।
उत्पाद की विशेषताएंमिनी डीआईएन दबाव ट्रांसमीटर सेंसर का:
1- व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विविध दबाव इंटरफ़ेस रूप।
2कॉम्पैक्ट और हल्के डिजाइन।
3शून्य और पूर्ण पैमाने पर समायोज्य
4उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना।
आवेदनमिनी डीआईएन दबाव ट्रांसमीटर सेंसर का:
1गैर संक्षारक गैस और तरल दबाव माप, डायफ्राम 316L स्टेनलेस स्टील से बना है, परीक्षण माध्यम 316L स्टेनलेस स्टील के साथ संगत है।
2समुद्री और विमानन उद्योगों में अनुप्रयोग।
3औद्योगिक क्षेत्र की प्रक्रियाओं में उपयोग किया जाता है, जैसे पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान।
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए।
| प्रदर्शन मापदंडमिनी डीआईएन दबाव ट्रांसमीटर सेंसर का: | |
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| स्पैन तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयनित उदाहरणमिनी डीआईएन दबाव ट्रांसमीटर सेंसर का |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नाममात्र कार्य तापमान -20oC से 250oC तक होता है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक होता है।
6. डिफ़ॉल्ट केबल की लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप केबल केबल के लिए एक अलग प्रकार की सामग्री का उपयोग कर सकते हैं।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
| आदेश मार्गदर्शिका | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: क्या आप विनिर्माण व्यापारिक कंपनी हैं?
उत्तर: हम 30 वर्षों के अनुभव के साथ एक निर्माता हैं।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवाएं प्रदान करते हैं।
3आपकी उत्पादन क्षमता कितनी है?
उत्तर: हमारी उत्पादन सुविधाएँ प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े आदेशों को पूरा करने के लिए अच्छी स्थिति में हैं।यह अनुशंसा की जाती है कि आप एक सुचारू उत्पादन और वितरण कार्यक्रम सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करें.
4प्रश्न: सामान्य प्रसव चक्र कितना लंबा है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। कस्टम उत्पाद भिन्न हो सकते हैं।
5प्र: शिपिंग पैकेजिंग
एकः उत्पादों को आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा भेज दिया जाता है, जिसमें यूपीएस,फेडएक्स,डीएचएल और आईएनटी फ्रेट प्रीपेड शामिल हैं या आपके शिपिंग खाते, मानक निर्यात पैकेजिंग का उपयोग करके उठाया जा सकता है,निरीक्षण प्रमाण पत्र सहित.
6प्रश्न: हमसे संपर्क करें
एः हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है, आपके लिए तकनीकी और व्यावसायिक समस्याओं की समस्या को हल करने के लिए। कृपया हमें एक संदेश छोड़ दें या ऑनलाइन सेवाओं पर क्लिक करें।
