| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | BP93420-IQT |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP93420-IQT | अनुकूलित: | ओईएम और ओडीएम |
|---|---|---|---|
| दबाव प्रकार: | गेज, निरपेक्ष, सीलबंद दबाव | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| विनिर्देश: | सिलिकॉन दबाव सेंसर | एचएस कोड: | 9026201090 |
| प्रकार: | फ्लश डायाफ्राम दबाव ट्रांसमीटर | सटीकता ग्रेड: | 0.5% |
| दबाव सीमा: | -100kPa...0kPa ~35kPa...3.5MPa | आउटपुट: | 4-20mA |
| प्रमुखता देना: | फ्लैट फिल्म फ्लश डायफ्राम दबाव सेंसर,4-20mA दबाव ट्रांसमीटर,4-20ma फ्लश डायफ्राम दबाव सेंसर |
||

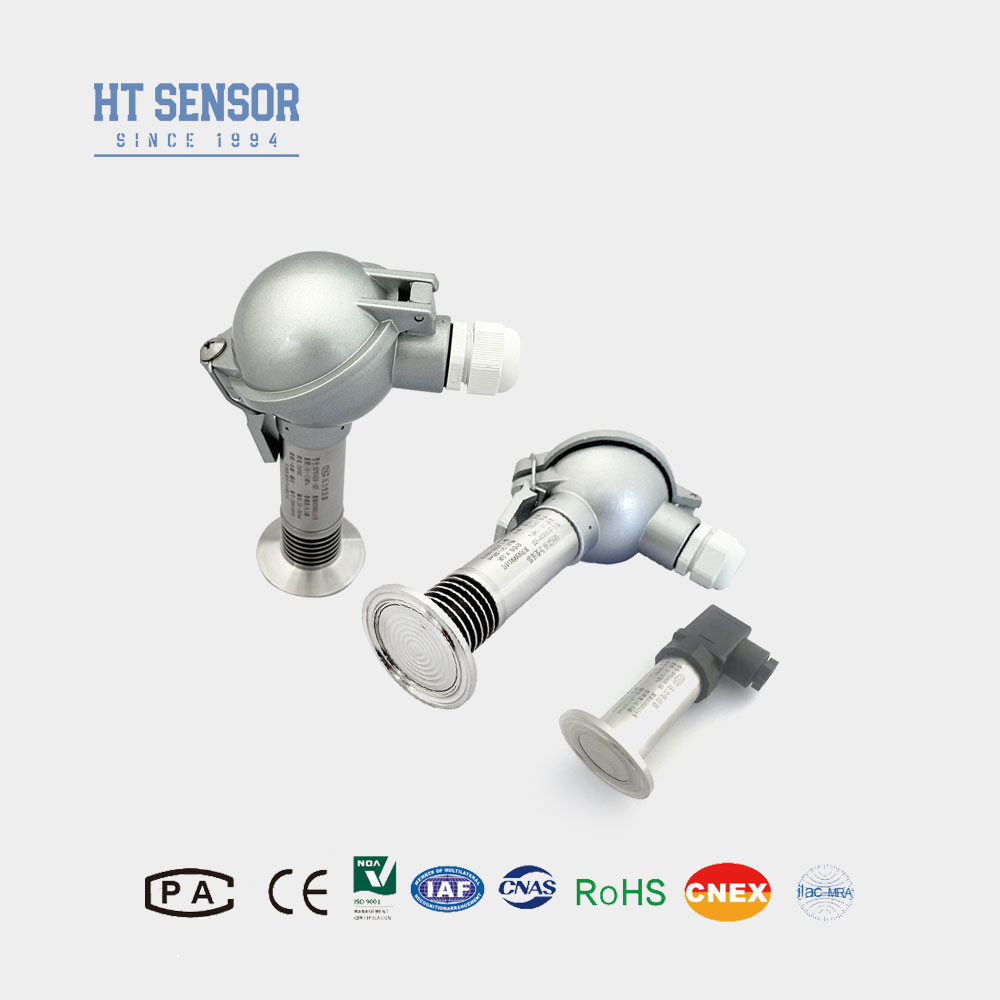

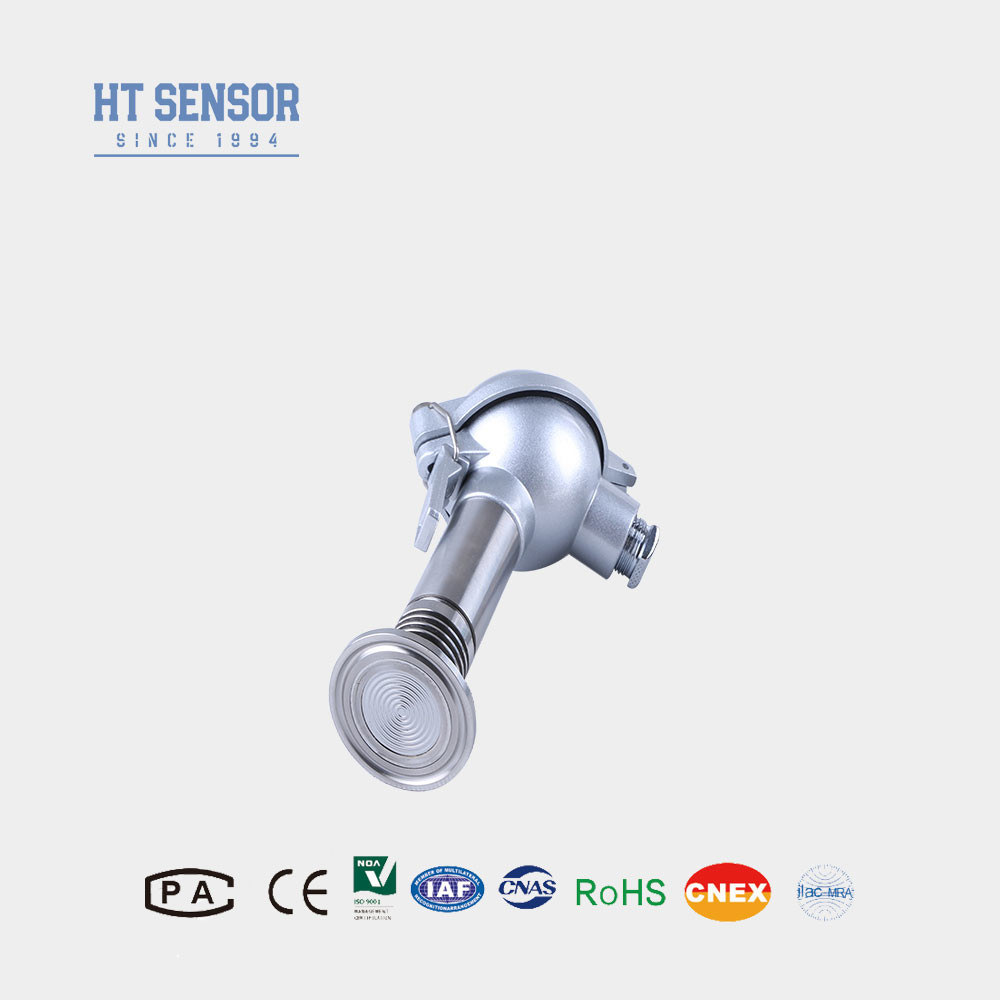

BP93420-IQT दबाव ट्रांसमीटर
फ्लश डायफ्राम दबाव सेंसर का परिचय:
BP93420-IQT कॉम्पैक्ट फ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर, विभिन्न परियोजनाओं के सख्त परीक्षण के माध्यम से पूरे उत्पाद, स्थिर और विश्वसनीय प्रदर्शन,उजागर बड़े डायाफ्राम प्रभावी ढंग से दबाव छेद अवरोधन मध्यम के क्रिस्टलीकरण के कारण रोक सकता है. स्वच्छ और स्वच्छ, खाद्य और अन्य स्वास्थ्य देखभाल उद्योग में व्यापक रूप से उपयोग किया जाता है. फ्लैट झिल्ली दबाव सेंसर इलास्टोमर आयातित सामग्री, डायाफ्राम अलगाव प्रौद्योगिकी को अपनाता है,और परीक्षण सिर में कोई दबाव सेंसर छेद नहीं है. माप के दौरान गैर चिपचिपा माध्यम अवरोध. एकीकृत संरचना डिजाइन दबाव माप और नियंत्रण के लिए उपयुक्त है रासायनिक कोटिंग्स, पेंट, कीचड़, डामर,कच्चे तेल और अन्य चिपचिपा मीडिया.
| प्रदर्शन मापदंडफ्लश डायफ्राम दबाव सेंसर काः | |
| माप सीमा | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤0.1% एफएस |
| हिस्टेरिसिस | ≤0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC (अनुकूलित) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3kg |
उत्पाद की विशेषताएंफ्लश डायफ्राम दबाव सेंसर काः
1. व्यापक माप रेंज,विभिन्न दबाव इंटरफ़ेस विकल्प
2विभिन्न आउटपुट सिग्नल विकल्प
3समायोज्य शून्य और पूर्ण पैमाने
4उच्च सटीकता, कई बाँझ प्रक्रिया कनेक्शन
आवेदनफ्लश डायफ्राम दबाव सेंसर काः
1. 316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त
2चिकित्सा, जैवऔषधी और निर्जलित प्रसंस्करण के लिए खाद्य स्वच्छता उद्योग
3कागज और रासायनिक उद्योगों में उपयोग किया जाता है, साथ ही अपशिष्ट जल के स्तर और पेय के दबाव माप के लिए उपयुक्त हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
1किसी उत्पाद का चयन करते समय यह सुनिश्चित करें कि वह परीक्षण के अधीन उत्पाद के संपर्क भाग के साथ संगत हो।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले शामिल नहीं हैं।
3उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, आपको साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
4. डिफ़ॉल्ट रूप से कोई केबल नहीं, यदि आवश्यक हो तो तीन सामग्री चुनने के लिए हैं। जब तक अन्यथा निर्दिष्ट नहीं किया जाता है, पॉलीथीन केबल सामग्री का उपयोग किया जा सकता है। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री का उपयोग कर सकते हैं।कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें.
5. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें।
| फ्लश डायफ्राम दबाव सेंसर के आदेश गाइड | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa... 0kPa~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
