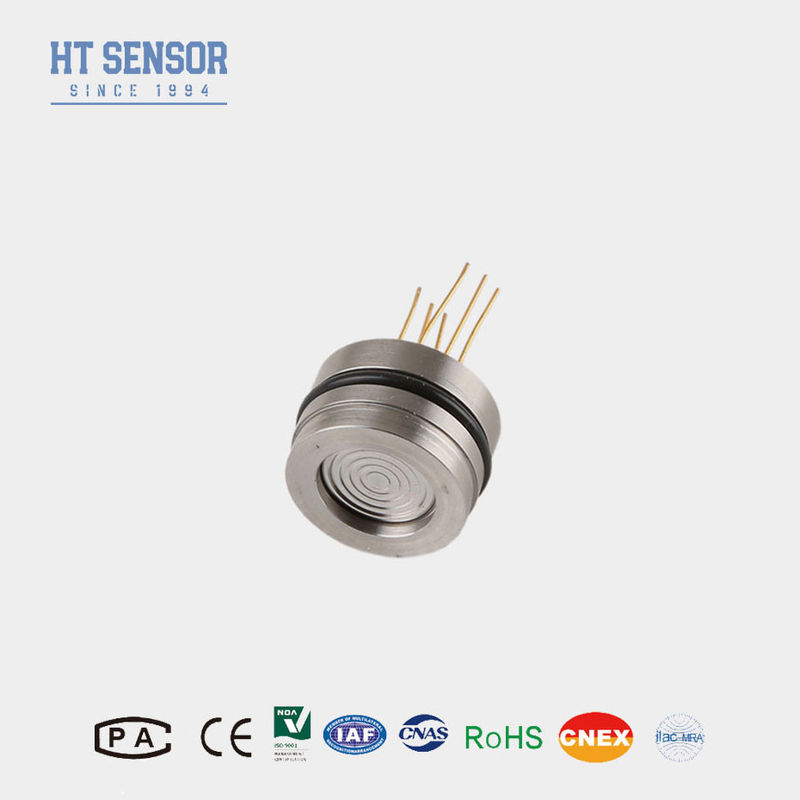

19 मिमी तेल से भरा प्रेशर ट्रांसमीटर डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटर पानी तेल परीक्षण
Product Details
| सामग्री: | 316एल | गैर linearity: | ± 0.15% |
|---|---|---|---|
| घर निर्माण की सामग्री: | स्टेनलेस स्टील | माप श्रेणी: | 0~10kpa...20kpa....100MPa |
| उत्पादन में संकेत: | एमवी | विद्युत आपूर्ति: | 1.5mADC |
| दबाव प्रकार: | गेज/पूर्ण/मुहरबंद | उत्पाद का नाम: | दबाव ट्रांसमीटर सेंसर |
| <i>Compensated Temp.</i> <b>मुआवजा अस्थायी.</b> <i>Range</i> <b>श्रेणी</b>: | -10 से 80°C | तेल भरा हुआ: | सिलिकॉन तेल |
| प्रमुखता देना |
विसारित सिलिकॉन दबाव ट्रांसमीटर,19 मिमी सिलिकॉन प्रेशर ट्रांसमीटर,तेल से भरा प्रेशर ट्रांसमीटर |
||
Product Description
पानी और तेल परीक्षण के लिए तेल से भरा विसारित सिलिकॉन प्रेशर ट्रांसमीटर सेंसर
HT19F सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
दबाव ट्रांसमीटर सेंसर का परिचयः
1उन्नत प्रौद्योगिकी और 316L स्टेनलेस स्टील आवास का उपयोग करना, साथ ही साथडायफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री
2तापमान और शून्य बिंदु के लिए मोटी फिल्म सर्किट का उपयोग करनासुधार
3.उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
आवेदनदबाव ट्रांसमीटर सेंसर का:
1. 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
2. पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली और जल विज्ञान सहित विभिन्न औद्योगिक प्रक्रिया स्थलों में लागू
3समुद्री और विमानन उद्योगों में प्रयुक्त
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
5प्रक्रिया नियंत्रण अनुप्रयोगों में प्रयुक्त
विद्युत प्रदर्शनदबाव ट्रांसमीटर सेंसर का:
1बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
2. इनपुट प्रतिबाधा:3KΩ~6KΩ
3. आउटपुट प्रतिबाधा:2.5KΩ~6KΩ

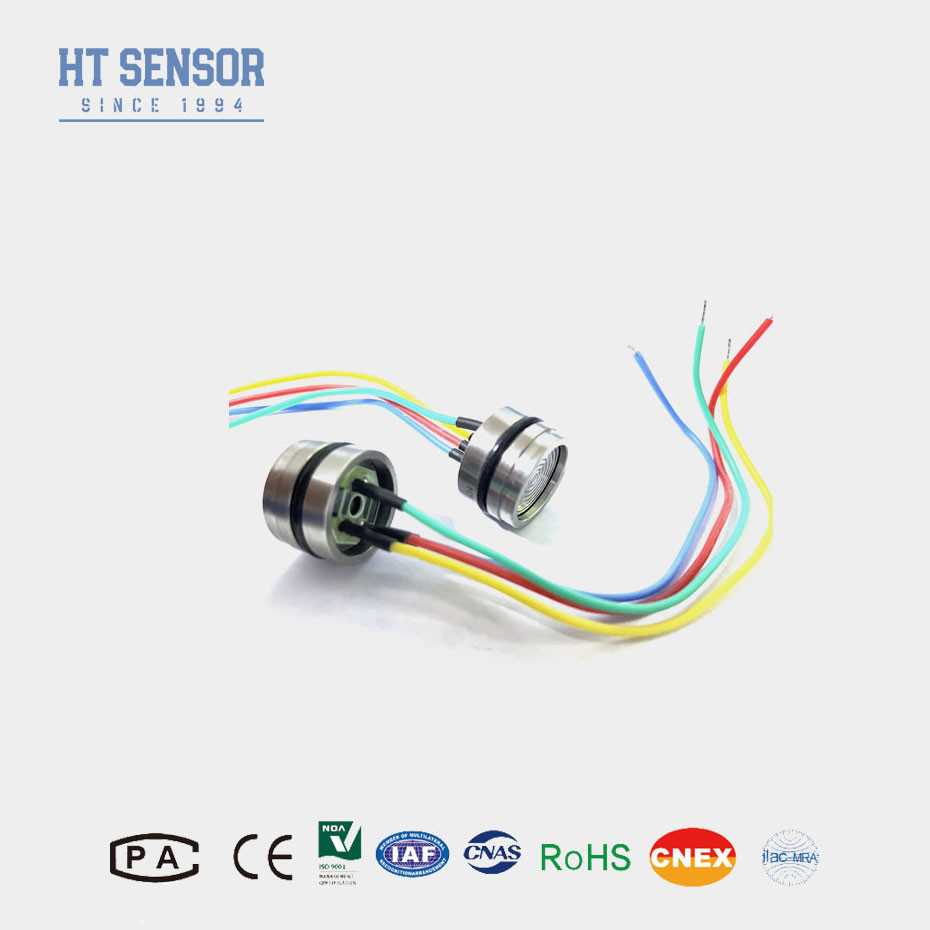

4विद्युत कनेक्शन: सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन पैरामीटरः | |||||
| रेंज | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य आउटपुट | 0±1 | 0±2 | mV | ||
| स्पैन आउटपुट | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| तापमान त्रुटि शून्य | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| तापमान त्रुटि अवधि | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रिंग या फ्लोरो रिंग | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~ 28 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| <3.5 एमपीएएस |  |
| ≥3.5MPaS <40 एमपीएएस |
|
| ≥40MPaS | |
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
