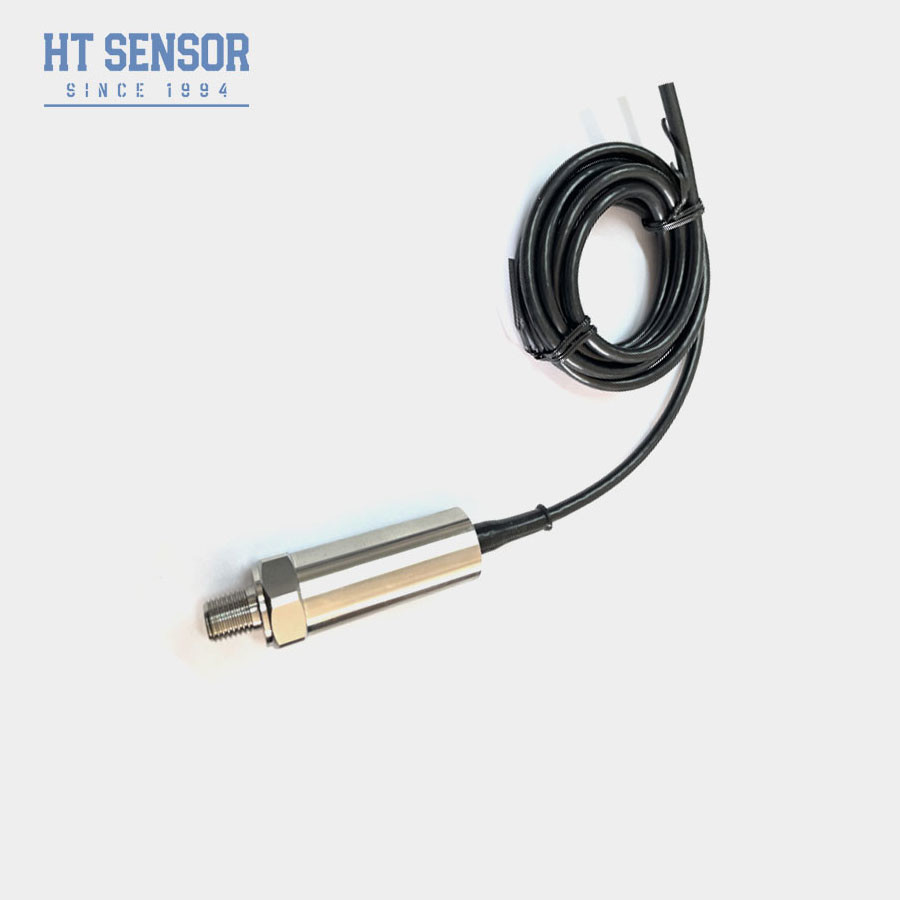

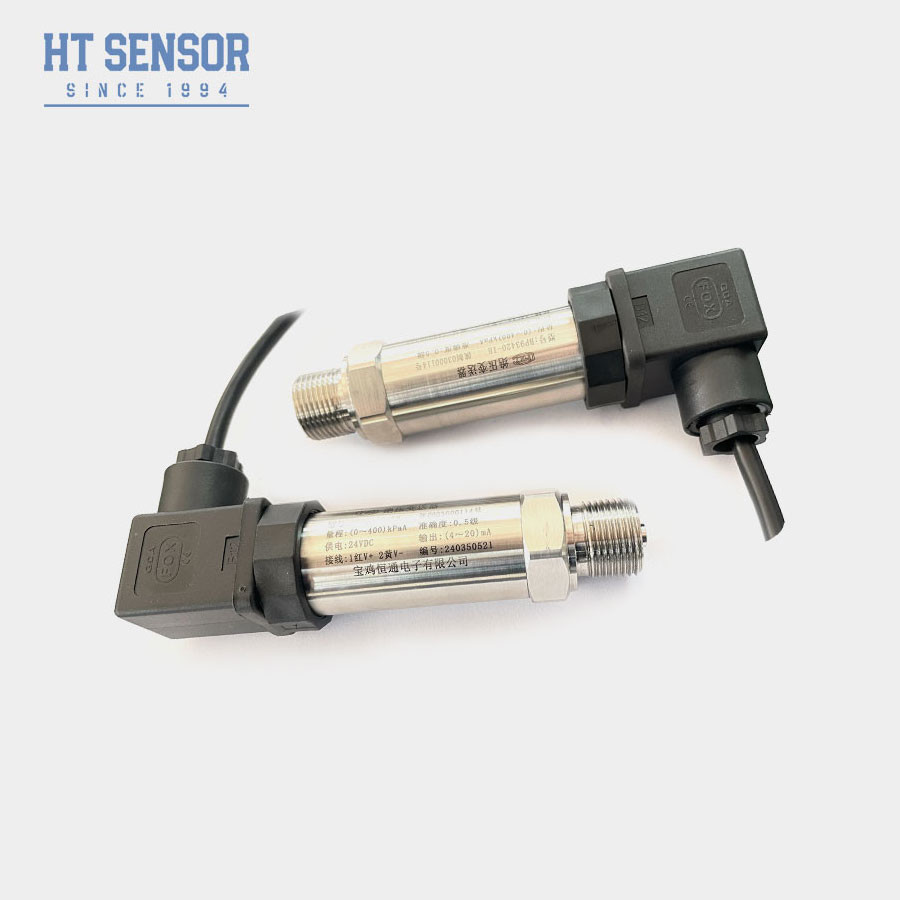

बीपी157 दो तार दबाव ट्रांसमीटर सेंसर 4-20 एमए फैल सिलिकॉन दबाव सेंसर
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | दबाव सीमा: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| प्रमुखता देना |
4-20 एमए प्रेशर ट्रांसमीटर सेंसर,प्रसारित सिलिकॉन दबाव सेंसर,दो तार दबाव ट्रांसमीटर सेंसर |
||
Product Description
BP157 दबाव ट्रांसमीटर
दबाव ट्रांसमीटर सेंसर का परिचय
BP157 विसारित सिलिकॉन दबाव ट्रांसमीटरसिलिकॉन में पिज़ोरेसिटिव प्रभाव के माध्यम से यांत्रिक दबाव को विद्युत संकेतों में परिवर्तित करने के मौलिक सिद्धांत पर काम करता है,व्यापक अनुप्रयोगों के लिए सटीक और विश्वसनीय दबाव माप प्रदान करना
उत्पाद की विशेषताएं:
1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
2. IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना
3शून्य और पूर्ण पैमाने पर समायोज्य
4उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना
अनुप्रयोग:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
प्रदर्शन पैरामीटरः
| माप सीमा | 0kPa ~ 10kPa... 10MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Exia IICT6 |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
आदेश देने के लिए टिप्सः1दबाव सीमाः आवश्यक दबाव सीमा निर्दिष्ट करें जिसे ट्रांसड्यूसर को मापने की आवश्यकता है। यह सुनिश्चित करें कि यह आपके अनुप्रयोग में अपेक्षित दबावों की पूरी सीमा को कवर करता है ताकि गलतियों या क्षति से बचा जा सके।
2. सटीकता की आवश्यकताः अपने आवेदन के लिए आवश्यक सटीकता के स्तर को निर्धारित करें। विभिन्न ट्रांसड्यूसर सटीकता के विभिन्न स्तर प्रदान करते हैं, इसलिए अपनी विशिष्ट आवश्यकताओं को पूरा करने वाला एक चुनें।
3आउटपुट सिग्नलः आवश्यक आउटपुट सिग्नल के प्रकार पर निर्णय लें, जैसे कि वोल्टेज, वर्तमान या डिजिटल आउटपुट (जैसे, 4-20mA, 0-5VDC, SPI) ।अपने मौजूदा सिस्टम या डेटा अधिग्रहण उपकरण के साथ संगतता सुनिश्चित करें.
4. दबाव पोर्ट विन्यासः अपनी स्थापना आवश्यकताओं के आधार पर उचित दबाव पोर्ट विन्यास चुनें, जैसे कि धागा प्रकार, आकार और अभिविन्यास (जैसे, एनपीटी, बीएसपी, फ्लश डायफ्राम).
5विद्युत कनेक्शनः आवश्यक विद्युत कनेक्शन का प्रकार निर्दिष्ट करें, जैसे केबल की लंबाई, कनेक्टर प्रकार, और पिन विन्यास. अपने वायरिंग सेटअप के साथ संगतता सुनिश्चित करें.
6पर्यावरणीय परिस्थितियाँः तापमान, आर्द्रता और संक्षारक या खतरनाक पदार्थों के संपर्क सहित परिचालन वातावरण पर विचार करें।उपयुक्त पर्यावरण संरक्षण रेटिंग के साथ एक ट्रांसड्यूसर चुनें (ईउदाहरण के लिए, IP65, IP67) विश्वसनीयता और दीर्घायु सुनिश्चित करने के लिए।
7. माउंटिंग विकल्पः निर्धारित करें कि ट्रांसड्यूसर आपके आवेदन में कैसे माउंट किया जाएगा, चाहे वह प्रत्यक्ष माउंटिंग, ब्रैकेट माउंटिंग, या नियंत्रण कक्ष में एकीकरण हो।अपने माउंटिंग सेटअप के साथ संगतता सुनिश्चित करें.
8प्रमाणपत्रः जांचें कि क्या ट्रांसड्यूसर आपके आवेदन या नियामक आवश्यकताओं के लिए आवश्यक प्रासंगिक उद्योग मानकों और प्रमाणपत्रों (जैसे, सीई, आरओएचएस, आईएसओ) का अनुपालन करता है।
9लीड टाइम और उपलब्धताः अपनी परियोजना या उत्पादन कार्यक्रम के लिए समय पर वितरण सुनिश्चित करने के लिए लीड समय और उत्पाद उपलब्धता के बारे में पूछताछ करें।
तकनीकी सहायताः यदि आपके पास कोई प्रश्न हैं या सही विकल्प चुनने में सहायता की आवश्यकता है तो निर्माता या आपूर्तिकर्ता से सहायता लें
10वे आपको एक सूचित निर्णय लेने के लिए विशेषज्ञ सलाह और मार्गदर्शन प्रदान कर सकते हैं।

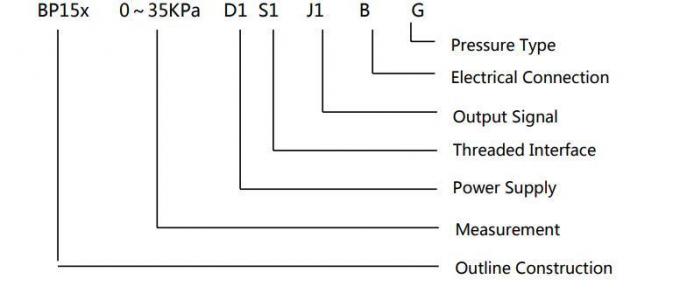

आदेश मार्गदर्शिका:
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||

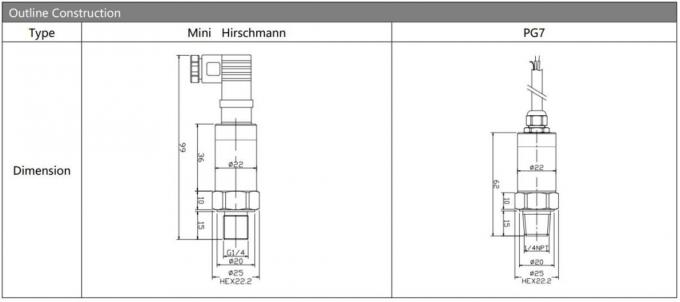

| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: क्या आप निर्माता हैं?
एः हाँ, हम पेशेवर सेंसर निर्माता 29 से अधिक वर्षों के हैं! हमारी तकनीकी टीम में 10 से अधिक इंजीनियर हैं।
प्रश्नः क्या आप OEM सेवा स्वीकार कर सकते हैं?
उत्तर: हाँ, हम अपने सेंसर पर आपकी कंपनी की जानकारी और लोगो लगा सकते हैं।
प्रश्न: क्या मैं आपका वितरक बन सकता हूँ?
एकः हाँ, हम विदेशी बाजार में वितरकों की तलाश कर रहे हैं।
प्रश्न: आपका लीड टाइम क्या है?
एकः आम तौर पर 7-10days. मात्रा के लिए 100pcs से ऊपर, अतिरिक्त 3-5 कार्य दिवसों की आवश्यकता है.
