| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP93420-III |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP93420-III | रेंज: | -100kpa-10kpa~60mpa |
|---|---|---|---|
| आउटपुट: | 4-20mA | शक्ति: | 12-36 वीडीसी |
| एसीसी: | ±0.5%एफएस, ±0.25%एफएस | धागा: | M20*1.5 G1/2 या OEM |
| एचएस कोड: | 9026201090 | मापने का माध्यम: | तरल और गैस |
| आईपी रेटिंग: | IP65 | अनुकूलन: | उपलब्ध OEM और ODM |
| प्रमुखता देना: | 20mA औद्योगिक दबाव सेंसर,BP93420-III दबाव सेंसर,पाइप डिजिटल जल स्तर सेंसर |
||

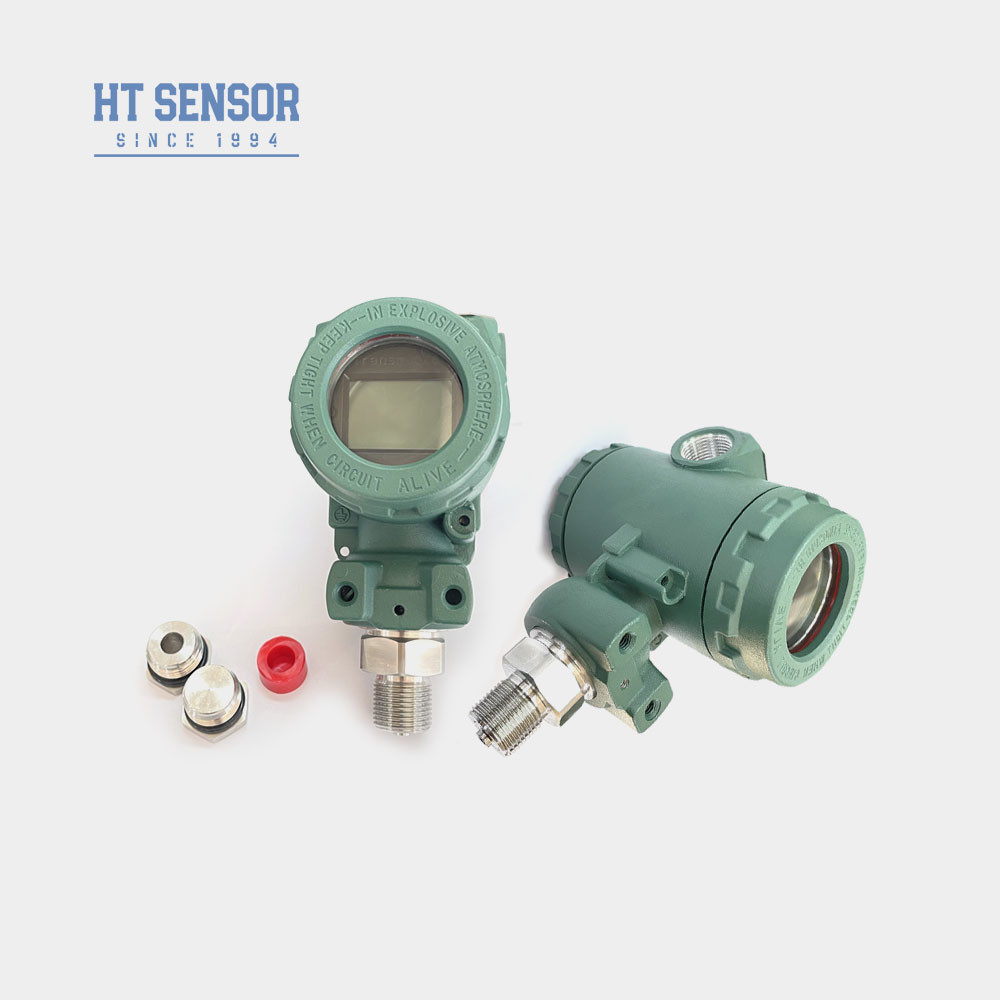

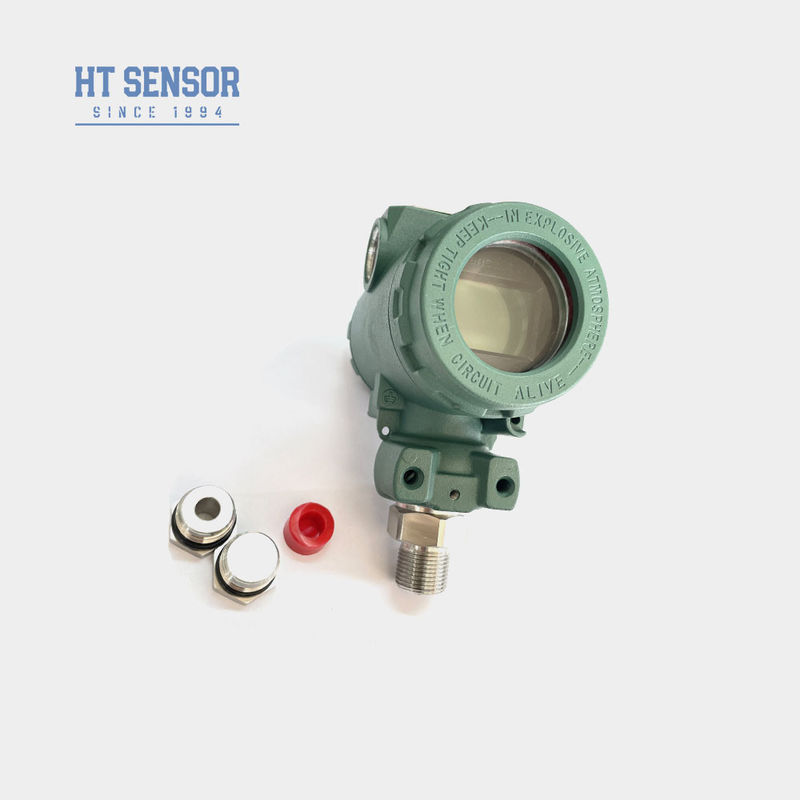

BP93420-III दबाव ट्रांसमीटर
औद्योगिक दबाव की शुरूआतसेंसरप्रेषक:
BP93420-III औद्योगिक दबाव सेंसर ट्रांसमीटर संवेदनशील तत्व के रूप में फैल सिलिकॉन दबाव तेल कोर को अपनाता है,और सिग्नल प्रोसेसिंग सर्किट दबाव ट्रांसमीटर का उपयोग दबाव संकेत मानक आउटपुट संकेत में परिवर्तित करने के लिए करता हैउत्पाद भागों, अर्ध-तैयार उत्पादों, सख्त परीक्षण और उम्र बढ़ने की स्क्रीनिंग के तैयार उत्पादों, स्थिर और विश्वसनीय प्रदर्शन, मजबूत विरोधी हस्तक्षेप क्षमता।दबाव ट्रांसमीटर के दबाव इंटरफ़ेस कई रूपों में आता है. उत्पाद स्थापित करने में आसान है और उच्च विरोधी कंपन और विरोधी प्रभाव प्रदर्शन है. व्यापक रूप से प्रक्रिया नियंत्रण, पेट्रोलियम, रासायनिक, विद्युत ऊर्जा, जल विज्ञान, विमानन, एयरोस्पेस,मोटर वाहन और अन्य उद्योग.
उत्पाद की विशेषताएंकाऔद्योगिक दबावसेंसरप्रेषक:
1व्यापक माप सीमा, विविध दबाव इंटरफ़ेस रूप।
2.IP65 सुरक्षा स्तर।
3विभिन्न प्रकार के आउटपुट सिग्नल।
आवेदनकाऔद्योगिक दबावसेंसरप्रेषक:
1316L स्टेनलेस स्टील में गैर संक्षारक गैसों और तरल पदार्थों के दबाव को मापने के लिए उपयुक्त है।
2पेट्रोलियम, रसायन, धातु विज्ञान, बिजली और जल विज्ञान
3कठोर बाहरी औद्योगिक वातावरण में दबाव माप और नियंत्रण।
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है।
| प्रदर्शन मापदंडके 2088 दबाव ट्रांसमीटर सेंसर | |
| माप सीमा | -100kPa...0kPa ~10kPa...60MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤±0.1% एफएस |
| हिस्टेरिसिस | ≤±0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | कास्ट एल्यूमीनियम |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1 किलोग्राम |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
3उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, आपको साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सलाह दी जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
4फ्लोरीन रबर ओ-रिंग का नामित संचालन तापमान सीमा -20°C~250°C है। जब उत्पाद का संचालन तापमान -20°C से कम हो, तो ईपीडीएम ओ-प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए।
5. डिफ़ॉल्ट केबल में केबल नहीं है, यदि आवश्यक हो, तो कृपया विक्रेता के साथ पहले से संवाद करें।
6विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप, कृपया आदेश में सूचित करें और इंगित करें।
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
Q1: हैं आप विनिर्माण व्यापार कंपनी?
A1:हम 29 से अधिक वर्षों के अनुभव के साथ निर्माता हैं।
Q2:अनुकूलित उत्पाद
A2:हम OEM और कस्टम-डिज़ाइन सेवाएं प्रदान करते हैं।
Q3:गुणवत्ता की गारंटी
A3:हमारे उत्पादों को मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को निःशुल्क बदल देगा या मरम्मत करेगा।यह गारंटी किसी भी इकाइयों के लिए लागू नहीं होता है संशोधित किया गया है, दुरुपयोग, उपेक्षित।
Q4: शिपमेंट और पैकिंग
A4:उत्पाद आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा भेजे जाते हैं जिसमें UPS,FedEx,DHL और INT शामिल हैं।निरीक्षण प्रमाणन सहित.
Q5:हमसे संपर्क करें
A5:हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है जो आपको तकनीकी प्रश्न और व्यावसायिक मुद्दे पर सेवा देगी। बस हमें संदेश छोड़ दें या ऑनलाइन सेवा पर क्लिक करें।
