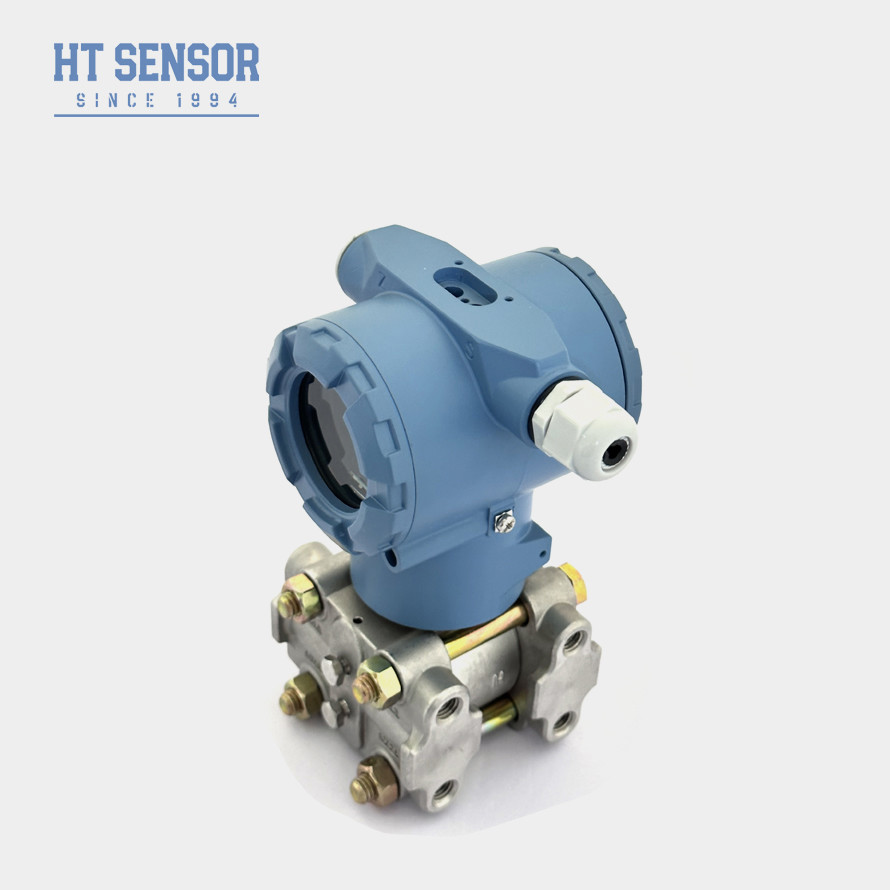

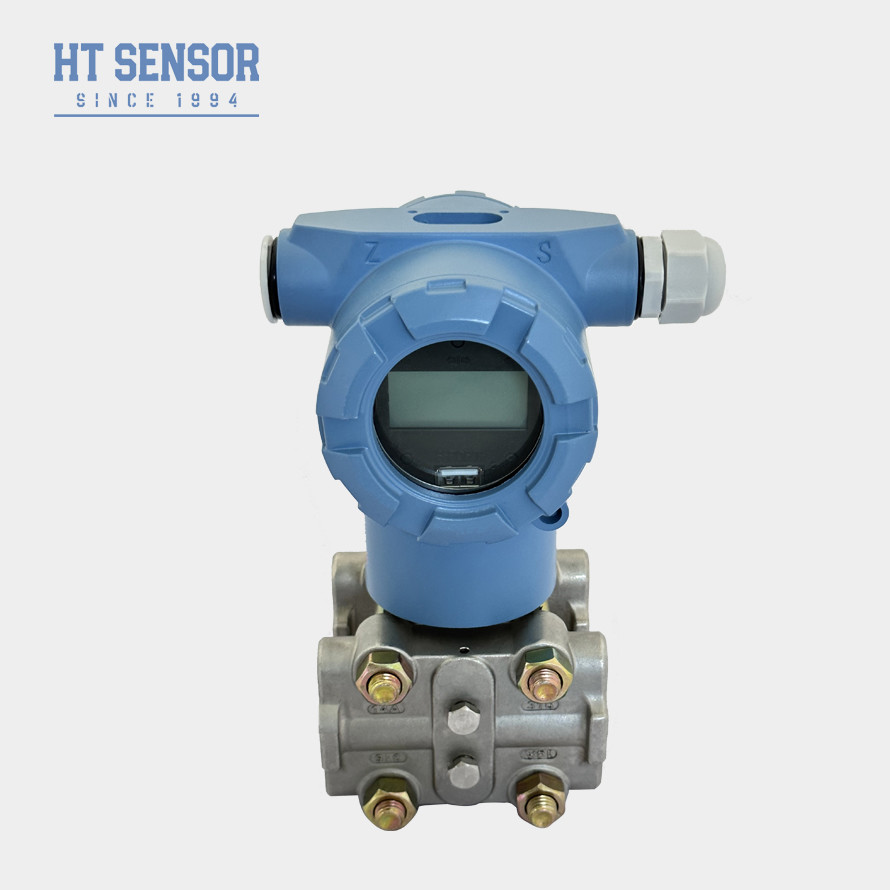

4-20mA HART अंतर दबाव ट्रांसमीटर के साथ क्षमता संकेतक स्तर सेंसर ट्रांसड्यूसर
उत्पाद विवरण
| मॉडल नं.: | HT3351 | विद्युत आपूर्ति: | 15~42 वीडीसी |
|---|---|---|---|
| वजन: | 3.6 किग्रा | स्थिरता: | +-0.2% एफ.एस./वर्ष |
| दबाव प्रकार: | अंतर दबाव | विनिर्देश: | 500pa~2000kpa |
| प्रकार: | कैपेसिटिव डिफरेंशियल प्रेशर सेंसर | मापने का माध्यम: | गैस और तरल |
| सटीकता ग्रेड: | 0.1% | आईपी रेटिंग: | IP65 |
| प्रमुखता देना |
20mA अंतर दबाव ट्रांसमीटर,अंतर दबाव ट्रांसड्यूसर,कैपेसिटिव इंडिकेटर सेंसर अंतर दबाव ट्रांसमीटर |
||
उत्पाद वर्णन
क्षमतात्मक अंतर दबाव ट्रांसमीटर का परिचय:
HT3351 कैपेसिटिव डिफरेंशियल प्रेशर सेंसर ट्रांसमीटर, सेंसर के कैपेसिटेंस वैल्यू को बदलने के लिए दबाव अंतर या दबाव अंतर,एडी रूपांतरण के माध्यम से परिणामी एनालॉग संकेत, माइक्रोप्रोसेसर को भेजे जाने वाले डिजिटल सिग्नल में।आउटपुट डिजिटल सिग्नल डिजिटल से एनालॉग रूपांतरण के बाद वर्तमान नियंत्रण सर्किट में भेजा जाता है, और 4 ~ 20mA एनालॉग वर्तमान सिग्नल आउटपुट में परिवर्तित।
उत्पाद की विशेषताएंकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
1ट्रांसमीटर स्टेनलेस स्टील संरचना डिजाइन, कॉम्पैक्ट संरचना, आसान स्थापना को अपनाता है।
2स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए सख्त तापमान मुआवजे और उम्र बढ़ने की जांच के बाद।
3विद्युत इंटरफेस प्लग-इन या सीधे कनेक्टेड चुन सकता है।
आवेदनकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
1पेट्रोलियम, रासायनिक, विद्युत ऊर्जा, जल विज्ञान और अन्य उद्योगों में पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव माप के लिए उपयुक्त है।
2पाइप और कक्ष दबाव माप।
रेंजः
| आउटपुट | एनालॉग आउटपुटः दो ¥ वायर 4-20mADC |
| डिजिटल आउटपुटः दो ¥वायर 4-20mADC और HART के अनुसार ओवरलैपिंग चर डिजिटल संकेत | |
| विद्युत आपूर्ति | आपूर्ति वोल्टेज 12.5-45VDC |
| सीमा भार | अधिकतम लोड प्रतिरोधक Rmax लूप में आपूर्ति वोल्टेज द्वारा निर्धारित, नीचे चित्र देखें। हार्ट प्रोटोकॉल लोड प्रतिरोधक की आवश्यकता 250Ω से कम नहीं, 600Ω से अधिक नहीं |
| संचार दूरी | अधिकतम 1.5 किमी, बहु-पते संचार 15 स्मार्ट ट्रांसमीटर अधिकतम कनेक्ट कर सकते हैं। |
| प्रदर्शन | 4 डिजिटल डिस्प्ले, 5 अंकों का एलसीडी डिस्प्ले, पॉइंटर प्रकार। |
| धमाका प्रतिरोधी | ExiaIICT5;विस्फोट निवारक प्रकार |
| शून्य विस्थापन | सकारात्मक या नकारात्मक हस्तांतरण कर सकते हैं, लेकिन अधिकतम मूल्य से अधिक नहीं हो सकता है |
| तापमान | परिवेश का तापमान -40-85°C(जब एलसीडी चुनेंः -20-70°C) |
| मध्यम तापमान | -40 ̊104°C |
| स्थैतिक दबाव और एकतरफा अधिभार | 3.45 केपीए ((पूर्ण दबाव) ∙ 31.2 एमपीए ((गाइज दबाव) |
| सापेक्ष आर्द्रता | ५% ९८% आरएच |
| चलाने का समय | 5 सेकंड से कम. |
| क्षमता परिवर्तन | 0.16 सेमी3 से कम |
| नमी समायोजन | 0.20 ¢ 25 सेकंड |
| खराबी अलार्म | यदि खराबी होती है, तो ऑटोमेटिज्म निदान समारोह 3.9 या 21.0mA आउटपुट करेगा |
| कॉन्फ़िगरेशन सुरक्षा | डेटा को यादृच्छिक रूप से संशोधित करने से बचने के लिए, सॉफ्टवेयर का उपयोग कर सकते हैं या रिकॉर्ड डेटा लॉक स्विच की रक्षा |
कार्य सिद्धांतकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
जैसा कि कार्य सिद्धांत में दिखाया गया है, बाहरी दबाव या दबाव अंतर सेंसर क्षमता मूल्य में एक निश्चित परिवर्तन का कारण होगा। डिजिटल संकेत रूपांतरण के माध्यम से,यह एक आवृत्ति संकेत में परिवर्तित किया जाता है और माइक्रोप्रोसेसर को भेजा जाता हैमाइक्रोप्रोसेसर की गणना के बाद, वर्तमान नियंत्रण संकेत को वर्तमान नियंत्रण सर्किट में आउटपुट किया जाता है और 4-20mA एनालॉग वर्तमान आउटपुट में परिवर्तित किया जाता है।माइक्रोप्रोसेसर बातचीत और अन्य कार्यों के लिए जिम्मेदार है (प्रदर्शन और सेटिंग)डिजिटल संचार के लिए संचार पोर्ट को हमारी कंपनी के विशेष पोर्ट की आवश्यकता होती है।
मापने के तरीकेकैपेसिटिव डिफरेंशियल प्रेशर ट्रांसमीटर का:
द्रव स्तर का मापनः
द्रव प्रवाह के माप में, प्रक्रिया नलिका के किनारे दबाव नल को तोड़ दिया जाना चाहिए ताकि मल की तलछट से बचा जा सके।प्रेषक को दबाव नल के बगल में या नीचे लगाया जाना चाहिए, ताकि प्रक्रिया नलिका में वायु बुलबुले न निकलें।
एफक्यूए:
Q1:क्या आप विनिर्माण कंपनी हैं?
A1:हम 29 से अधिक वर्षों के अनुभव के साथ निर्माता हैं।
Q2:अनुकूलित उत्पाद
A2:हम OEM और कस्टम-डिज़ाइन सेवाएं प्रदान करते हैं।
Q3:गुणवत्ता की गारंटी
A3:हमारे उत्पादों को मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को निःशुल्क बदल देगा या मरम्मत करेगा।यह गारंटी किसी भी इकाइयों के लिए लागू नहीं होता है संशोधित किया गया है, दुरुपयोग, उपेक्षित।
Q4: शिपमेंट और पैकिंग
A4:उत्पाद आम तौर पर अंतरराष्ट्रीय एक्सप्रेस द्वारा भेजे जाते हैं जिसमें UPS,FedEx,DHL और INT शामिल हैं।निरीक्षण प्रमाणन सहित.
Q5:हमसे संपर्क करें
A5:हमारे पास एक सक्रिय और अनुभवी बिक्री टीम है जो आपको तकनीकी प्रश्न और व्यावसायिक मुद्दे पर सेवा देगी। बस हमें संदेश छोड़ दें या ऑनलाइन सेवा पर क्लिक करें।
