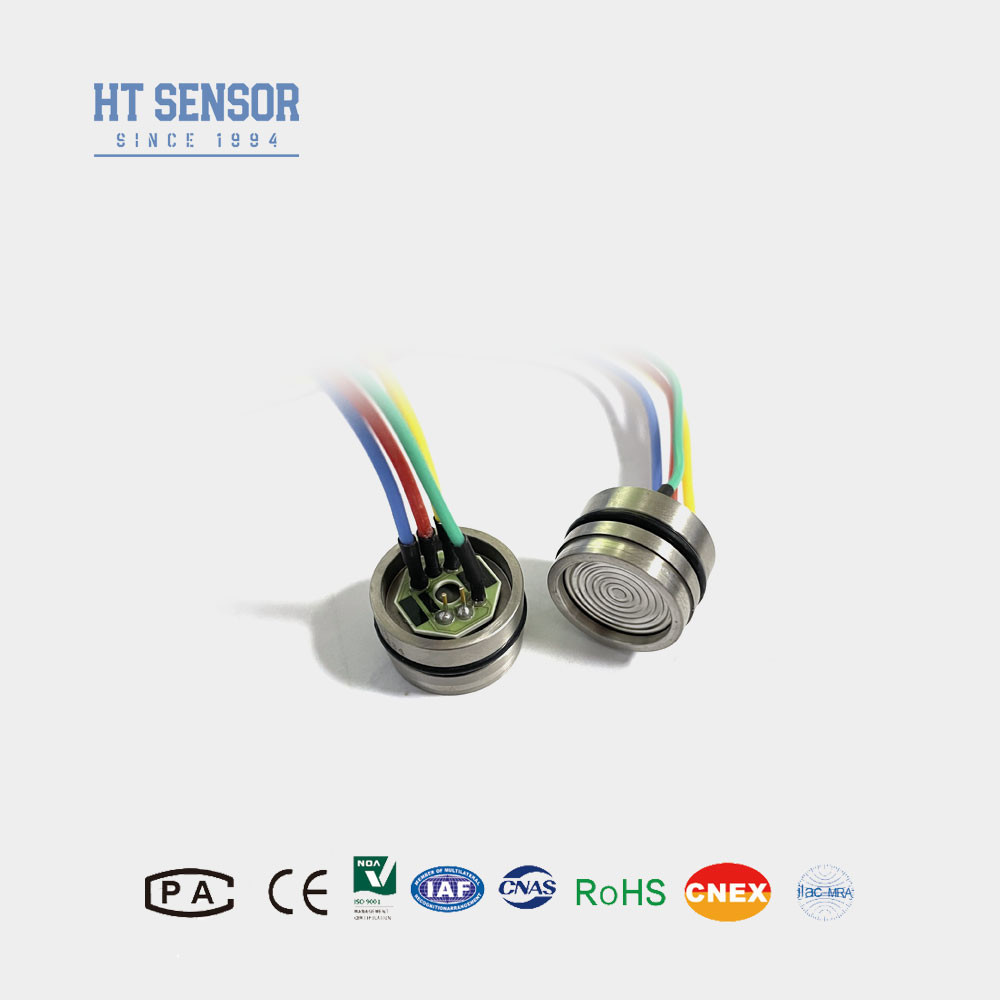

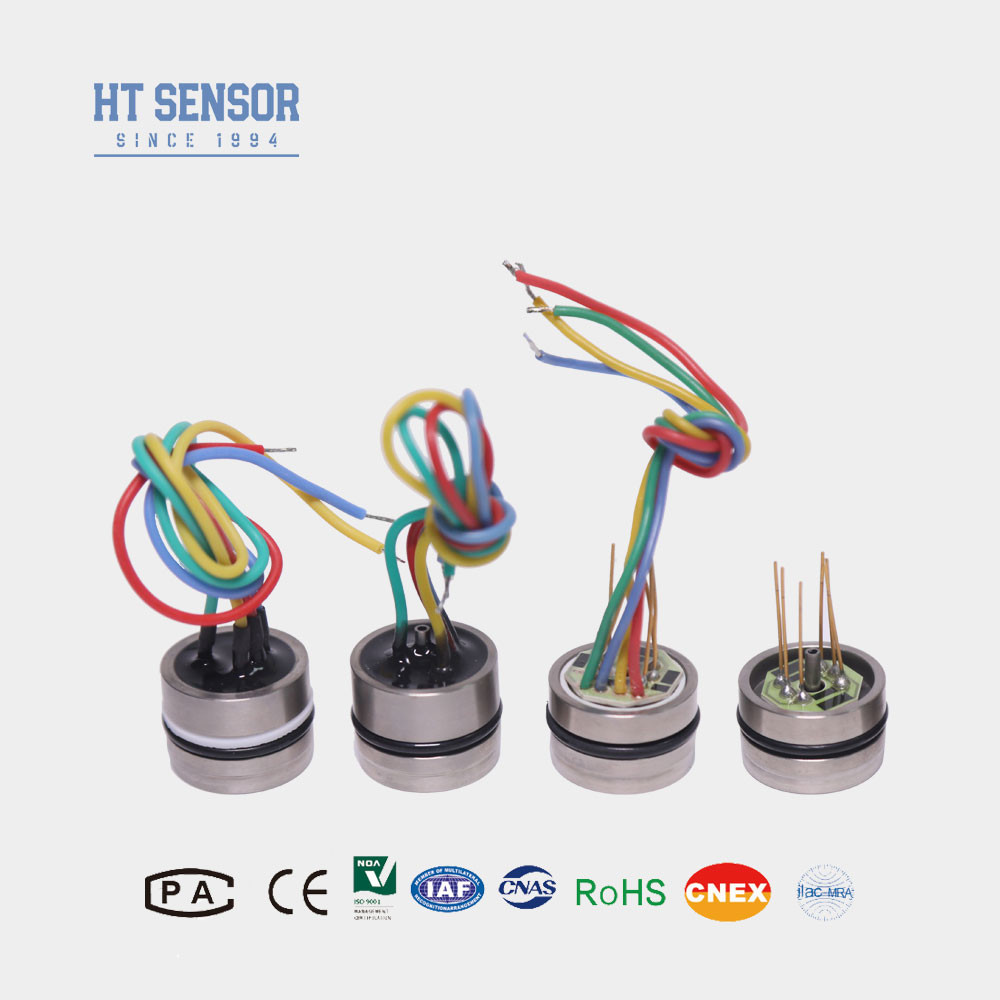

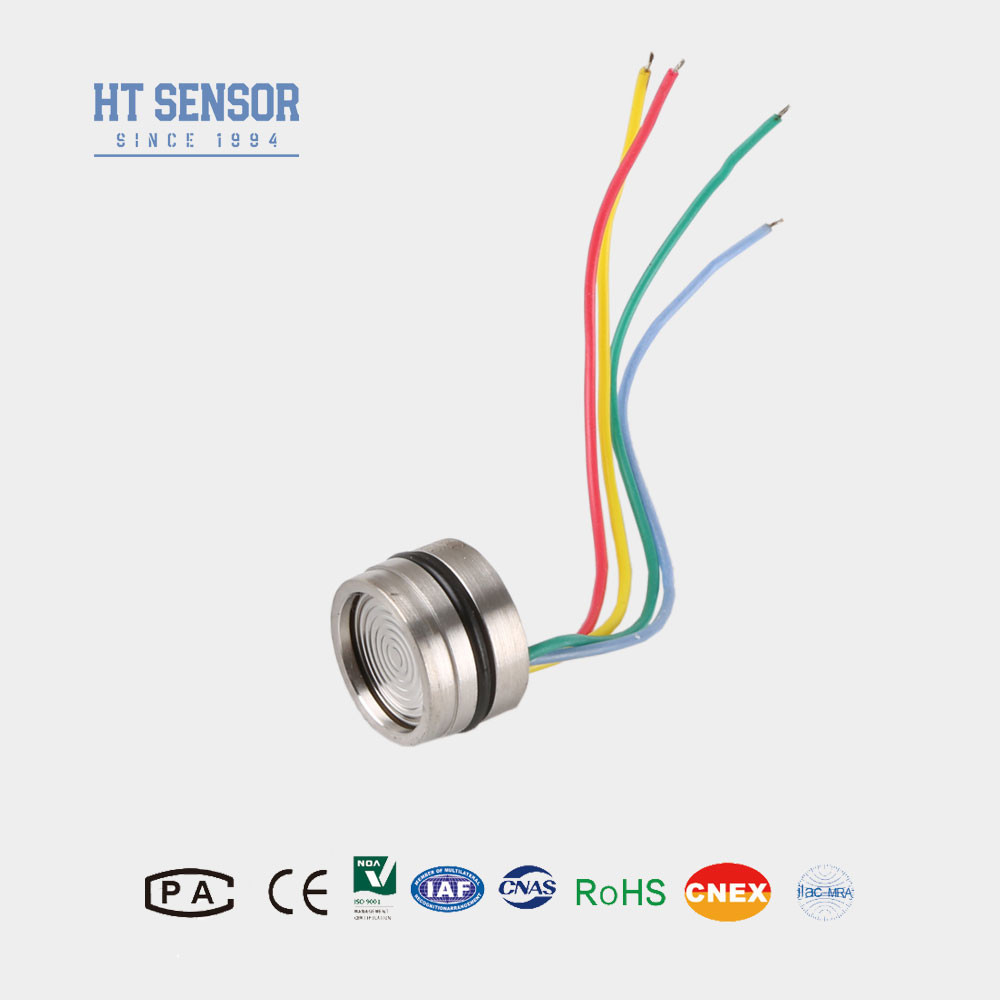

HT19V डिफ्यूजन सिलिकॉन Piezoresistive दबाव सेंसर 5VDC तरल हवा स्तर सेंसर
Product Details
| प्रतिरूप संख्या।: | HT19V | धागा प्रकार: | नहीं |
|---|---|---|---|
| तारों का प्रकार: | चार तार | मापक माध्यम: | गैस और तरल |
| श्रेणी: | 0-10kpa ~ 60mpa | उत्पादन: | एमवी |
| दबाव प्रकार: | जी/ए/एस | आपूर्ति: | 5-10VDC |
| एचएस कोड: | 9026209090 | आपूर्ति की क्षमता: | 20000 पीसी/माह |
| प्रकार: | पीज़ोरेसिस्टिव प्रेशर सेंसर | सामग्री: | स्टेनलेस स्टील |
| अनुकूलन: | उपलब्ध OEM और ODM | ||
| प्रमुखता देना |
5 वीडीसी डिफ्यूजन सिलिकॉन पीज़ोरेसिटिव प्रेशर सेंसर,तरल प्रसारित सिलिकॉन पीज़ोरेसिटिव दबाव सेंसर,5 वीडीसी तरल वायु स्तर सेंसर |
||
Product Description
HT19V डिफ्यूज़न सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर 5VDC लिक्विड एयर लेवल सेंसर
HT19V सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर
सिलिकॉन प्रेशर सेंसर का परिचय:
HT19V अत्यधिक स्थिर डिफ्यूजिंग सिलिकॉन तत्वों का उपयोग करता है, जो इसे एक विश्वसनीय सिलिकॉन पीज़ोरेसिस्टिव प्रेशर सेंसर बनाता है। एक अलग करने वाले डायाफ्राम और सिलिकॉन तेल का उपयोग करके, सेंसर तरल पदार्थों और गैसों के दबाव को सटीक रूप से माप सकता है, जो सटीक परिणाम प्रदान करता है। निरंतर वोल्टेज बिजली आपूर्ति उत्पाद के तापमान बहाव की भरपाई करती है, जो तापमान परिवर्तन के प्रभाव को बहुत कम कर देती है। एयर कंप्रेसर और रेफ्रिजरेशन सिस्टम में इसका व्यापक अनुप्रयोग इसे विभिन्न उद्योगों में एक मूल्यवान संपत्ति बनाता है।
उत्पाद विशेषताएं सिलिकॉन प्रेशर सेंसर की:
1. तापमान क्षतिपूर्ति और शून्य ऑफसेट सुधार के लिए मोटी फिल्म सर्किट का उपयोग किया जाता है।
2. उच्च विश्वसनीयता, अच्छी स्थिरता।
3. निरंतर वोल्टेज बिजली आपूर्ति, मानक आउटपुट।
अनुप्रयोग सिलिकॉन प्रेशर सेंसर की:
1. संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्त, 316 एल स्टेनलेस स्टील के साथ संगत
2. दबाव की निगरानी और नियंत्रण के लिए प्रक्रिया नियंत्रण प्रणालियों में उपयोग किया जाता है।
3. अक्सर रेफ्रिजरेशन सिस्टम और एयर कंप्रेसर दबाव माप में उपयोग किया जाता है।
विद्युत प्रदर्शन सिलिकॉन प्रेशर सेंसर की:
1.बिजली आपूर्ति: ≤10VDC
2. सामान्य मोड वोल्टेज आउटपुट: इनपुट का 50% (विशिष्ट)
3. इनपुट प्रतिबाधा: 4KΩ~20KΩ
4. आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
5. विद्युत कनेक्शन: 100 मिमी उच्च तापमान तार, रिबन केबल
| प्रदर्शन पैरामीटर सिलिकॉन प्रेशर सेंसर की:. | ||||||
| मापन रेंज | गेज (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| सीलबंद (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Typ | अधिकतम | इकाई | ||||
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर आउटपुट | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| शून्य ऑफसेट तापमान। बहाव | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| पूर्ण पैमाने पर तापमान। बहाव | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ±1.5 | %F.S | |||
| क्षतिपूर्ति तापमान। | ≤20KPa | 0~50 | ºC | |||
| ≥35kPa | 0~70 | ºC | ||||
| ऑपरेटिंग तापमान | -20~80 | ºC | ||||
| भंडारण तापमान | -40~125 | ºC | ||||
| अनुमेय अधिभार | पूर्ण पैमाने के 3 गुना या 120MPa के बीच छोटा मान लें | |||||
| फटने का दबाव | 5X पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | ||||
| डायाफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | |||||
| सदमे | 100g, 11ms | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | |||||
| भरने का माध्यम | सिलिकॉन तेल | |||||
| वज़न | ~28g | |||||
| पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 10V @ 25ºC | ||||||
| रूपरेखा निर्माण सिलिकॉन प्रेशर सेंसर की | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| विद्युत कनेक्शन और क्षतिपूर्ति सिलिकॉन प्रेशर सेंसर की |
|
|
| चयन उदाहरण |
| आदेश देने के सुझाव |
| प्रश्न और उत्तर |
.
.
