एचटी सेंसर उच्च तापमान वातावरण के लिए औद्योगिक दबाव सेंसर ट्रांसमीटर सेंसर
उत्पाद विवरण
| मॉडल नं.: | BP93420-IC | दबाव सीमा: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| आउटपुट: | 4-20mA /0.5-4.5VDC और इसी तरह | शक्ति: | 5वीडीसी /12-36वीडीसी |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | संरचना का प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
| मापने का माध्यम: | तरल, गैस, पेय पदार्थ गोंद इत्यादि | सटीकता ग्रेड: | 0.5% |
| आईपी रेटिंग: | IP65 | अनुकूलन: | उपलब्ध OEM और ODM |
| प्रमुखता देना |
ट्रांसमीटर औद्योगिक दबाव सेंसर,उच्च तापमान पर्यावरण औद्योगिक दबाव सेंसर |
||
उत्पाद वर्णन

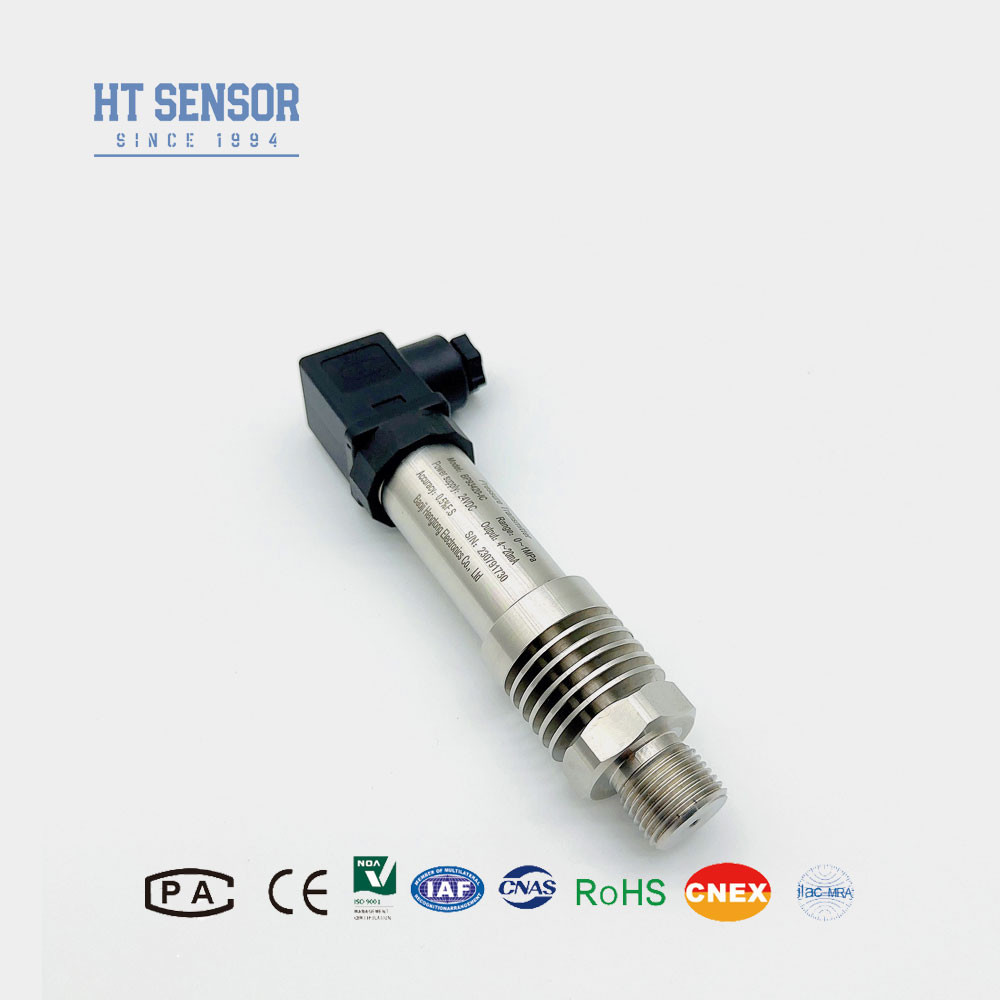

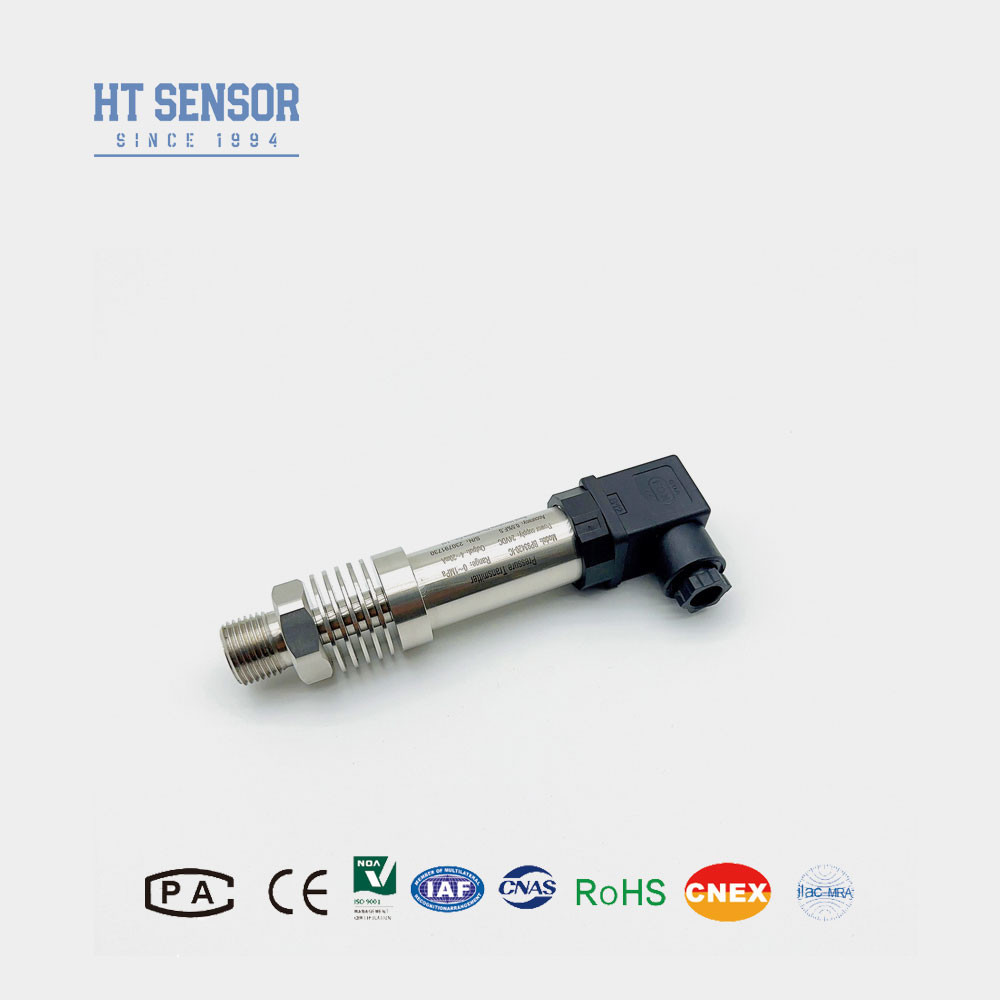

एचटी सेंसर उच्च तापमान वातावरण ट्रांसमीटर के लिए औद्योगिक दबाव सेंसर
BP93420IC औद्योगिक दबाव सेंसर
औद्योगिक दबाव सेंसर का परिचय:
BP93420-IC एक उच्च तापमान औद्योगिक दबाव सेंसर ट्रांसमीटर है, जो हमारी कंपनी द्वारा निर्मित HT19 श्रृंखला सिलिकॉन दबाव अलगाव तेल से भरे कोर का उपयोग कोर माप तत्व के रूप में करता है।सेंसर प्रभावी रूप से एक समर्पित गर्मी अपव्यय संरचना ट्रांसमीटर में एकीकृत के माध्यम से मापा माध्यम के दबाव को पकड़ता हैउत्पाद के दबाव पर उच्च तापमान के प्रभाव को कम करें। यह विशेष डिजाइन इसे उच्च तापमान की मांग वाले वातावरण के लिए उपयुक्त बनाता है,इसे तापमान में उतार-चढ़ाव या उच्च परिस्थितियों में काम करने वाले अनुप्रयोगों के लिए आदर्श बनानाइसका व्यापक रूप से औद्योगिक प्रक्रियाओं और प्रणालियों में उपयोग किया जाता है जहां उच्च तापमान के वातावरण में भी सटीक और विश्वसनीय दबाव माप की आवश्यकता होती है।
उत्पाद की विशेषताएंऔद्योगिक दबाव सेंसर के लिएः
- 1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
- 2. IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना
- 3शून्य और पूर्ण पैमाने पर समायोज्य
- 4उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना
आवेदनऔद्योगिक दबाव सेंसर के लिएः
- 1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
- 2समुद्री और विमानन उद्योगों में लागू
- 3औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
- 4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
| औद्योगिक दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंड | |
| माप सीमा | -100kPa... 0kPa ~ 10kPa... 60MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 150°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.4kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण के तहत माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले शामिल नहीं है।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर की बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।.
5फ्लोरीन रबर ओ-रिंग के लिए नामित ऑपरेटिंग तापमान सीमा - 20 °C ~ 250 °C. जब उत्पाद का ऑपरेटिंग तापमान -20 °C से कम है, तो ईपीडीएम ओ-प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए।
6. केबल में डिफ़ॉल्ट रूप से केबल नहीं है। यदि आपको केबल की आवश्यकता है, तो चुनने के लिए तीन सामग्री हैं। यदि कोई विशेष निर्देश नहीं हैं, तो पॉलीथीन केबल सामग्री का उपयोग किया जा सकता है।यदि आपको विभिन्न केबल सामग्री की आवश्यकता है, कृपया ऑर्डर फॉर्म में बताएं।
7. विशेष आवश्यकताओं के मामले में जैसे कि मजबूत कंपन, तत्काल प्रभाव, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमें सूचित करें और आदेश में इंगित करें.
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0~001...100 एमपीए | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
एकः उच्च परिशुद्धता, टिकाऊ, उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवाएं प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी उत्पादन सुविधाएँ प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े आदेशों को पूरा करने के लिए अच्छी स्थिति में हैं।यह अनुशंसा की जाती है कि आप एक सुचारू उत्पादन और वितरण कार्यक्रम सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करें.
4प्रश्न: सामान्य नेतृत्व समय क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। कस्टम उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पाद की कीमत क्या है? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी कीमतें।
6प्रश्न: आपके उत्पाद की वारंटी अवधि क्या है? बिक्री के बाद सेवा के बारे में क्या?
एः हमारी वारंटी अवधि डिलीवरी के बाद 24 महीने है। हम बिक्री के बाद 24 घंटे के भीतर आपके सवालों का जवाब देंगे, और किसी भी समय पीसी नेटवर्क के माध्यम से आपको दूरस्थ रूप से मार्गदर्शन करेंगे।
