कॉपर ट्यूब सिलिकॉन प्रेशर सेंसर एयर या गैस के लिए गैस प्रेशर मापन सेंसर
उत्पाद विवरण
| प्रतिरूप संख्या।: | HT12 | धागा प्रकार: | TO8 |
|---|---|---|---|
| तारों का प्रकार: | सोने से ढंके कोवर पिन | मापक माध्यम: | गैस हवा |
| श्रेणी: | 0-10kpa~1000kpa | उत्पादन: | अनुरूप संकेत |
| शक्ति: | 1.5mA | एचएस कोड: | 9026209090 |
| के लिए: | विसरित सिलिकॉन दबाव ट्रांसमीटर | अनुकूलन: | उपलब्ध OEM और ODM |
| प्रमुखता देना |
1.5 एमए सिलिकॉन दबाव सेंसर,तांबा ट्यूब सिलिकॉन Piezoresistive दबाव सेंसर,10KPa गैस दबाव माप सेंसर |
||
उत्पाद वर्णन

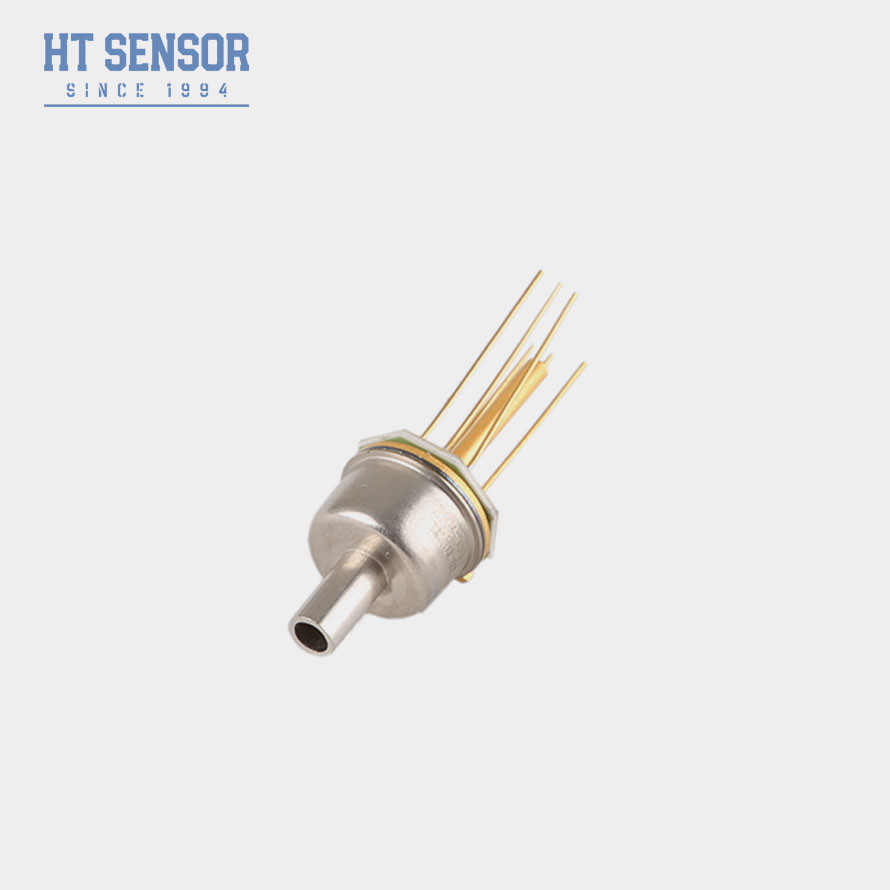

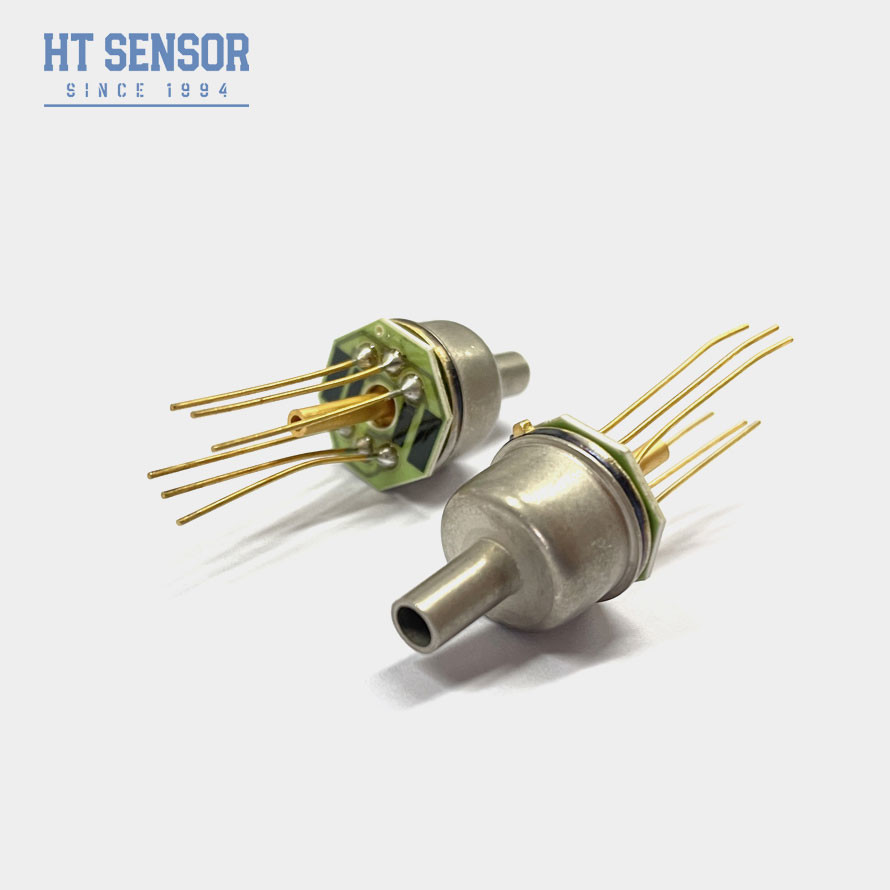

तांबा ट्यूब सिलिकॉन दबाव सेंसर गैस दबाव माप सेंसर
एचटी12 सिलिकॉन पिज़ोरेसिटिव प्रेशर सेंसर उन्नत टीओ8 पैकेजिंग तकनीक में पैक किया गया एक अत्यधिक स्थिर प्रसार सिलिकॉन तत्व है।गैर तेल से भरा कोर प्रोफाइल त्रुटि से बचाता है और कम रेंज की स्थिरता में काफी सुधार करता हैइसलिए, यह सूखी गैर संक्षारक गैस के दबाव के माप पर एक अच्छा प्रभाव पड़ता है।
सिलिकॉन दबाव सेंसर की उत्पाद विशेषताएं:
- माप सीमा 0 से 10KPa तक 2Mpa तक व्यापक है।
- उच्च विश्वसनीयता, अच्छी स्थिरता।
- TO8 कैप्सुलेशन तकनीक।
- एयरोस्पेस अनुप्रयोग।
आवेदनसिलिकॉन दबाव सेंसर का:
- सूखी, गैर संक्षारक गैस का दबाव मापा गया।
- वायवीय नियंत्रण प्रणाली बायोमेडिकल इंजीनियरिंग के चिकित्सा अनुप्रयोग।
- एचवीएसी (HVAC) नियंत्रण।
- प्रयोग के उद्देश्य से संबंधित एयरोस्पेस विमानन।
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधा:3KΩ~6KΩ
- आउटपुट प्रतिबाधाः2.5KΩ~6KΩ
- विद्युत कनेक्शनःसोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार
| प्रदर्शन मापदंडसिलिकॉन दबाव सेंसर का: | ||||||
| माप सीमा | स्प्लिट (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| प्रकार | अधिकतम | इकाई | ||||
| रैखिकता | ±0.15 | ±0.3 | %F.S | |||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | |||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | |||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | |||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ± 1 | %F.S | |||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | ||
| ≥35kPa | ±0.5 | ± 1 | %F.S | |||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| परिचालन तापमान | -20~80 | oC | ||||
| भंडारण तापमान | -40~125 | oC | ||||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 4MPa के बीच छोटा मान लें | |||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | |||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | ||||
| डायफ्राम सामग्री | 316L | |||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | |||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | |||||
| झटका | 100 ग्राम, 11 मिलीग्राम | |||||
| प्रतिक्रिया समय | ≤1ms | |||||
| वजन | ~12.5 ग्राम | |||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA का निरंतर धारा और 25°C का परिवेश तापमान | ||||||
| रूपरेखा निर्माण | |
| आयाम | |
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
|
| आदेश देने की युक्तियाँ |
3यदि परीक्षण के तहत माध्यम चिप और आवास सामग्री (316L) के साथ असंगत है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4डायफ्राम के विकृति या छिद्रण और कोर को क्षति से बचने के लिए हाथों या तेज वस्तुओं के साथ सेंसर के अंदर दबाए जाने से बचें।
5गेज कोर के नकारात्मक दबाव कक्ष में पानी, वाटर वाष्प या संक्षारक माध्यमों के प्रवेश को रोकने के लिए गेज कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें।
6यदि कोई पिन बदलता है, तो वास्तविक कोर तार पर लेबल देखें।
