उच्च स्थिर औद्योगिक दबाव सेंसर BP93420-III डिजिटल डिस्प्ले दबाव ट्रांसमीटर
उत्पाद विवरण
| प्रतिरूप संख्या।: | BP93420-III | शक्ति: | 12-36 वीडीसी |
|---|---|---|---|
| उत्पादन: | HART या RS485 के साथ 4-20mA डिब्बा | वज़न: | ~0.8kg |
| दबाव का प्रकार: | गेज, पूर्ण दबाव, सील दबाव | मूल: | बाओजी, चीन |
| एचएस कोड: | 9026201090 | संरचना प्रकार: | दबाव ट्रांसमीटर |
| मापने का माध्यम: | तरल, गैस, पेय पदार्थ गोंद इत्यादि | सटीकता ग्रेड: | 0.5% एफ.एस. 0.25% एफ.एस. |
| दबाव सीमा: | -100kpa... 0kpa ~10kpa... 60MPa | ||
| प्रमुखता देना |
पेय के लिए बुद्धिमान दबाव ट्रांसमीटर,डिजिटल डिस्प्ले दबाव ट्रांसमीटर 36VDC,RS485 औद्योगिक दबाव सेंसर |
||
उत्पाद वर्णन

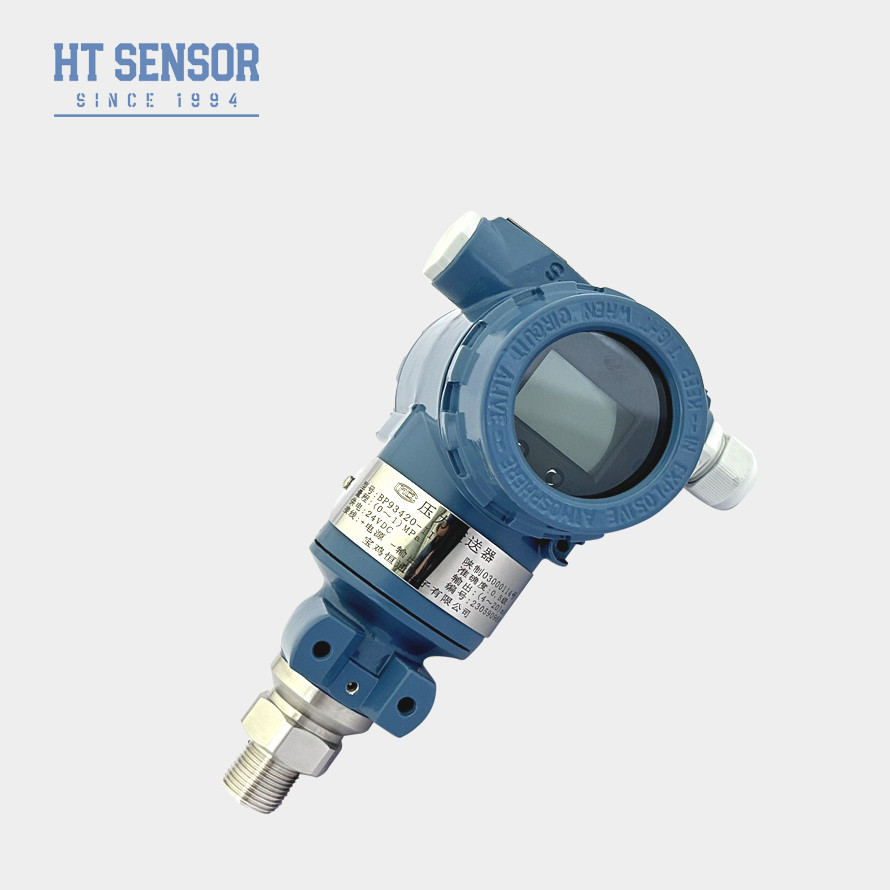

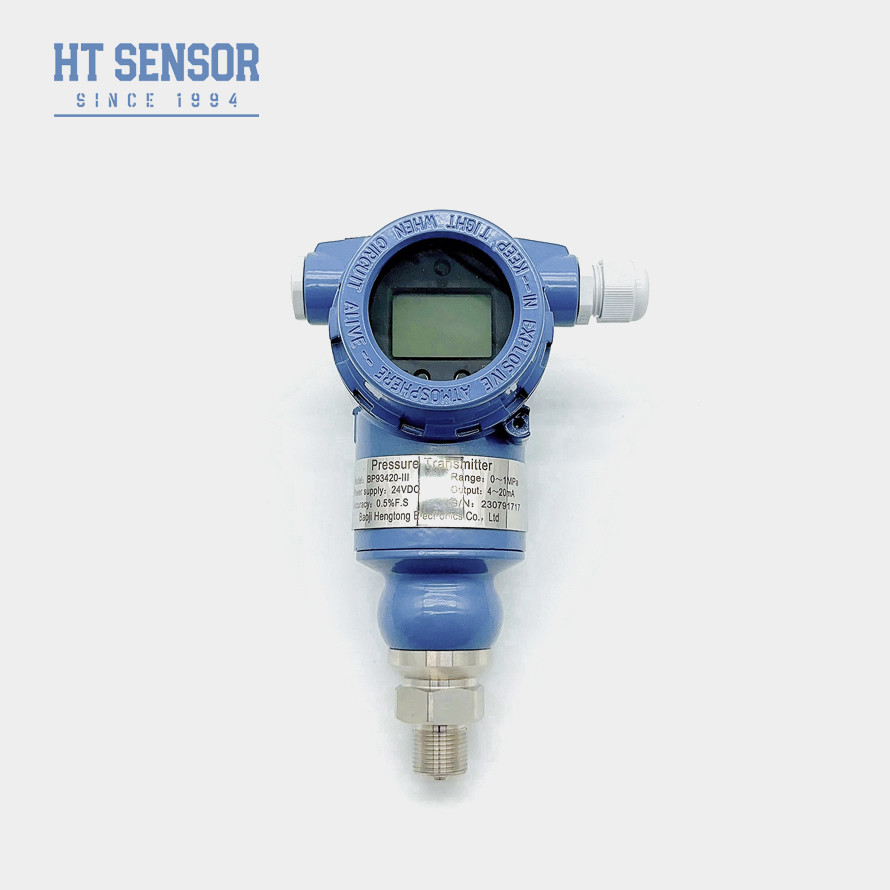

बीपी93420-III डिजिटल डिस्प्ले प्रेशर ट्रांसमीटर उच्च स्थिर औद्योगिक दबाव सेंसर ट्रांसमीटर
बीपी93420-IIIमाप सीमा
का परिचयमाप सीमा:
बीपी93420-III औद्योगिक दबाव सेंसर ट्रांसमीटर एक दबाव सेंसर मॉड्यूल और एक बुद्धिमान सर्किट बोर्ड से बना है। स्मार्ट सेंसर भाग में सिलिकॉन दबाव सेंसर, मापने वाला डायाफ्राम डिटेक्शन सर्किट, तापमान सेंसर और तापमान मुआवजा सर्किट शामिल हैं। बुद्धिमान सर्किट बोर्ड दबाव संकेतों को विद्युत संकेतों में बदलने के लिए एक माइक्रो कंप्यूटर नियंत्रक और एक परिधीय सर्किट से बना है। उद्योग में तरल पदार्थ, गैसों या वाष्पों के दबाव को मापने के लिए उपयोग किया जाता है।
उत्पाद सुविधाएँकेमाप सीमा:
1. विस्तृत मापने की सीमा, विविध दबाव इंटरफ़ेस रूप, और आईपी65 सुरक्षा स्तर।
2. विभिन्न आउटपुट सिग्नल रूप, समायोज्य और प्रदर्शित करने योग्य।
3. समायोज्य शून्य बिंदु और पूर्ण पैमाना।
4. कोर उच्च-सटीकता और उच्च-प्रदर्शन विसरित सिलिकॉनpiezoresistive दबाव सेंसर का उपयोग करता है।
अनुप्रयोगकेमाप सीमा:
1. 316L स्टेनलेस स्टील में गैर-संक्षारक गैसों और तरल पदार्थों के दबाव को मापने के लिए उपयुक्त।
2. पेट्रोलियम, रसायन, धातु विज्ञान, बिजली और जल विज्ञान।
3. कठोर बाहरी औद्योगिक वातावरण में दबाव माप और नियंत्रण।
4. हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में उपयोग किया जाता है।
| औद्योगिक दबाव सेंसर के प्रदर्शन पैरामीटरमाप सीमा | |
| -100kPa…0kPa ~ 35kPa…3.5MPa | दबाव प्रकार |
| G | ओवरलोड |
| रेटेड रेंज का ≤ 1.5 गुना | सटीकता @ 25ºC |
| ±0.25% (विशिष्ट) ±0.5% (अधिकतम) | पुनरावृत्ति |
| ≤±0.1%FS | हिस्टैरिसीस |
| ≤±0.1%FS | दीर्घकालिक स्थिरता |
| ±0.1%F.S/वर्ष (विशिष्ट) ±0.2%F.S/वर्ष (अधिकतम) | शून्य बिंदु तापमान बहाव |
| ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) | आवृत्ति प्रतिक्रिया |
| ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) | आवृत्ति प्रतिक्रिया |
| 2.4Khz | मुआवजा तापमान |
| 0-70ºC(≤10mpa, अनुकूलन योग्य) | संचालन तापमान |
| -20ºC~80ºC | भंडारण तापमान |
| -40ºC~120ºC | कंपन |
| 10g,55Hz ~ 2kHz | आवास सामग्री |
| एल्यूमीनियम मिश्र धातु | डायाफ्राम सामग्री |
| 316L | इन्सुलेशन प्रतिरोध |
| 100MΩ 100VDC | विस्फोट-रोधी रेटिंग |
| Ex ia IIC T6 Ga | सुरक्षा रेटिंग |
| IP65 | ओ-रिंग सील |
| फ्लोरो रबर | वजन |
| ~1.2kg | |
आउटपुट सिग्नल
| S1 | आउटपुट प्रकार | 4~20mA |
| 12~30VDC | 2/3/4 तार | 0~10/20mA |
| 3 तार | 0/1~5V |
|
| 0/1~10V | ||
| 0.5~4.5V | ||
| 5VDC | D3 | |
| 3.6~30V / बैटरी | 4 तार | ऑर्डरिंग टिप्स |
| 1. उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण किया गया माध्यम उत्पाद के संपर्क भाग के साथ संगत है। |
2. ऑर्डर देते समय, कृपया ध्यान दें कि विस्फोट-रोधी उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3. एलसीडी या एलईडी डिस्प्ले हेड वाले ट्रांसमीटर का ऑर्डर देते समय, ट्रांसमीटर की बिजली आपूर्ति 20VDC से कम नहीं होनी चाहिए।
4. उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, आपको साइट पर बिजली संरक्षण उपकरण स्थापित करने की सलाह दी जाती है और यह सुनिश्चित करना चाहिए कि उत्पाद और बिजली की आपूर्ति मज़बूती से ग्राउंडेड हैं।
5. फ्लोरीन रबर ओ-रिंग की रेटेड ऑपरेटिंग तापमान सीमा -20°C~ 250°C है। जब उत्पाद का ऑपरेटिंग तापमान -20 ° C से कम होता है, तो EPDM ओ-प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए।
6. केबल डिफ़ॉल्ट रूप से शामिल नहीं है। जब सहायक केबल लाइनें आवश्यक हों: यदि कोई विशेष निर्देश न हो, तो पॉलीथीन केबल सामग्री का उपयोग किया जा सकता है। यदि आपको किसी भिन्न केबल सामग्री की आवश्यकता है, तो कृपया ऑर्डर फॉर्म में इसका उल्लेख करें।
7. मजबूत कंपन, तात्कालिक प्रभाव बल, मजबूत विद्युत चुम्बकीय या आरएफ हस्तक्षेप जैसी विशेष आवश्यकताओं के मामले में, कृपया हमें सूचित करें और ऑर्डर में इंगित करें।
ऑर्डर गाइड
| BP93420XX | ||||||||
| प्रेशर ट्रांसमीटर | कोड | |||||||
| दबाव प्रकार | IB | |||||||
| सामान्य प्रेशर ट्रांसमीटर | IX | डिस्प्ले प्रेशर ट्रांसमीटर | IE | |||||
| शॉक-प्रतिरोधी एविएशन प्रेशर ट्रांसमीटर | IIC/III | औद्योगिक सामान्य/ डिस्प्ले प्रेशर ट्रांसमीटर | IF | |||||
| नमी-रोधी प्रेशर ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर | IN | |||||
| एयर कंडीशनिंग समर्पित प्रेशर ट्रांसमीटर | IC | |||||||
| उच्च-तापमान प्रेशर ट्रांसमीटर | IQ/IQT | |||||||
| बड़ा डायाफ्राम /उच्च-तापमान प्रेशर ट्रांसमीटर | माप सीमा | |||||||
| -100kPa…0kPa ~ 35kPa…3.5MPa | (0-X)Kpa या MPa | |||||||
| X: वास्तविक मापने की सीमा को इंगित करता है | कोड | |||||||
| दबाव प्रकार | D1 | |||||||
| 24VDC | D2 | |||||||
| 5VDC | D3 | |||||||
| अन्य | कोड | |||||||
| दबाव प्रकार | S1 | |||||||
| 4~20mADC | S5 | 0~20mADC | S2 | |||||
| 1~5VDC | S6 | 0~10VDC | S3 | |||||
| 0~5VDC | S7 | 0.5~4.5VDC | S4 | |||||
| 0~10mADC | कोड | |||||||
| दबाव प्रकार | J1 | |||||||
| M20×1.5 | J2 | |||||||
| G1/2 | J3 | |||||||
| G1/4 | J4 | |||||||
| 7/16-20UNF | J5 | |||||||
| अन्य | कोड | |||||||
| दबाव प्रकार | B1 | |||||||
| हिर्शमैन | B2 | |||||||
| पीजी7 प्लग | B3 | |||||||
| सील किया हुआ केबल आउटपुट | B4 | |||||||
| 2088 औद्योगिक केसिंग | B5 | |||||||
| डिस्प्ले के साथ 2088 औद्योगिक केसिंग | B6 | |||||||
| अन्य | कोड | |||||||
| दबाव प्रकार | G | |||||||
| गेज दबाव | A | |||||||
| पूर्ण दबाव | S | |||||||
| सील किया हुआ संदर्भ दबाव | अक्सर पूछे जाने वाले प्रश्न: | |||||||
1. प्र: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
A: उच्च सटीकता, टिकाऊ, उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2. प्र: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
A: हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवाएं प्रदान करते हैं।
3. आपकी उत्पादन क्षमता क्या है?
A: हमारी उत्पादन सुविधा प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती है, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने के लिए अच्छी तरह से सुसज्जित हैं। हालांकि, एक सुचारू उत्पादन और वितरण कार्यक्रम सुनिश्चित करने के लिए आपको पहले से हमारी बिक्री टीम से संपर्क करने की सलाह दी जाती है।
4. प्र: सामान्य लीड टाइम क्या है?
A: मानक मॉडल 5~8 कार्य दिवस। कस्टम उत्पादों में भिन्नता हो सकती है।
5. प्र: उत्पाद का मूल्य निर्धारण कैसे किया जाता है? क्या कोई छूट है?
A: प्रतिस्पर्धी मूल्य, थोक आदेशों या दीर्घकालिक भागीदारों के लिए छूट।
6. प्र: आपके उत्पाद की वारंटी अवधि क्या है? बिक्री के बाद सेवा के बारे में क्या?
A: हमारी वारंटी अवधि डिलीवरी के 24 महीने बाद है, और हम बिक्री के बाद आपके प्रश्न का 24 घंटे के भीतर जवाब देंगे। वारंटी अवधि के बाद, जब तक आपका उत्पाद उपयोग में है, किसी भी समय पीसी नेटवर्क के माध्यम से दूरस्थ मार्गदर्शन।
शिपमेंट के 24 महीने बाद है, और हमारी बिक्री के बाद की टीम आपके प्रश्नों का 24 घंटे में जवाब देगी, पीसी नेटवर्क द्वारा दूरस्थ निर्देशहमेशा उपलब्ध है।
