24 वी 0.1% एफ.एस. सैनिटरी दबाव ट्रांसमीटर स्मार्ट फ्लैट डायफ्राम दबाव सेंसर
Product Details
| मॉडल नं.: | BP93420-IIIQT | दबाव सीमा: | -100kPa...0kPa ~35kPa...3.5MPa |
|---|---|---|---|
| सटीकता ग्रेड: | ≤0.5%F.S | दीर्घकालिक स्थिरता: | +-0.1%एफएस/वर्ष(प्रकार) |
| आवृत्ति प्रतिक्रिया: | 2.4 किलोहर्ट्ज़ | घर निर्माण की सामग्री: | एल्यूमीनियम मिश्र धातु |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | कोर प्रकार: | पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर |
| मापने का माध्यम: | तरल, गैस, तेल | आईपी रेटिंग: | IP65 |
| प्रमुखता देना |
0.1% एफ.एस. सैनिटरी दबाव ट्रांसमीटर स्मार्ट,24V सैनिटरी दबाव ट्रांसमीटर स्मार्ट,24V फ्लैट डायफ्राम दबाव सेंसर |
||
Product Description
24V 0.1%F.S. सैनिटरी स्मार्ट प्रेशर ट्रांसमीटर फ्लैट डायफ्राम प्रेशर सेंसर

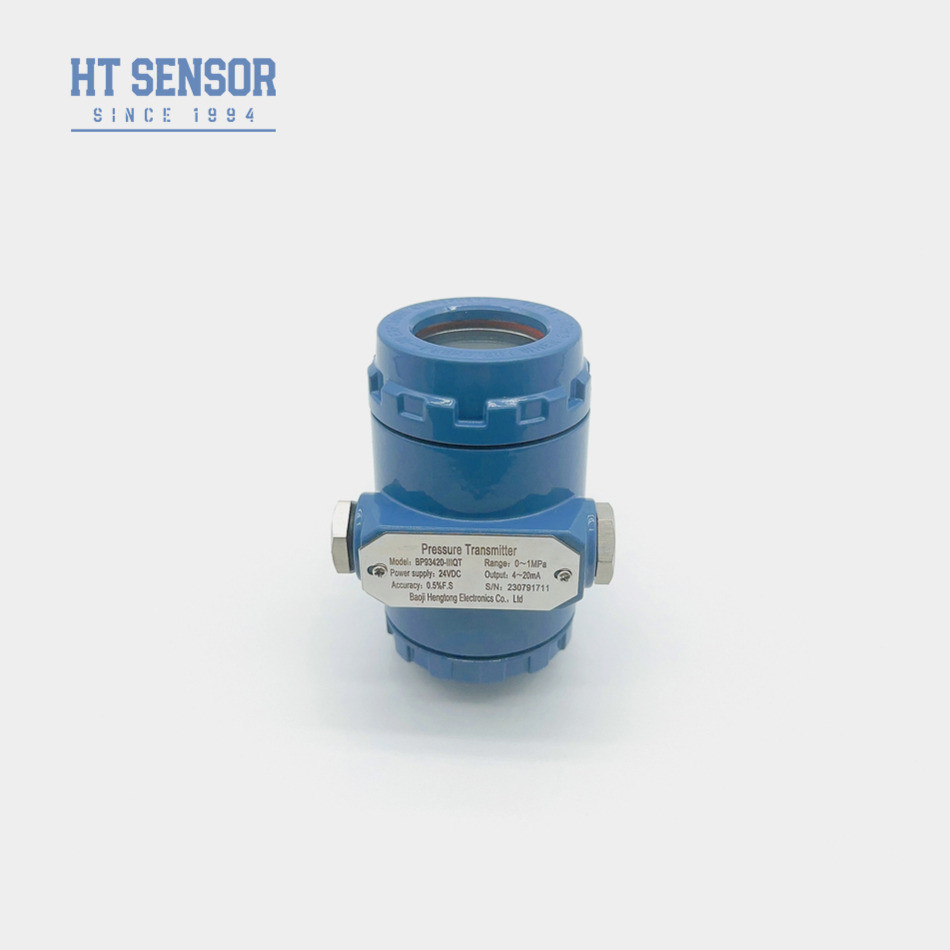

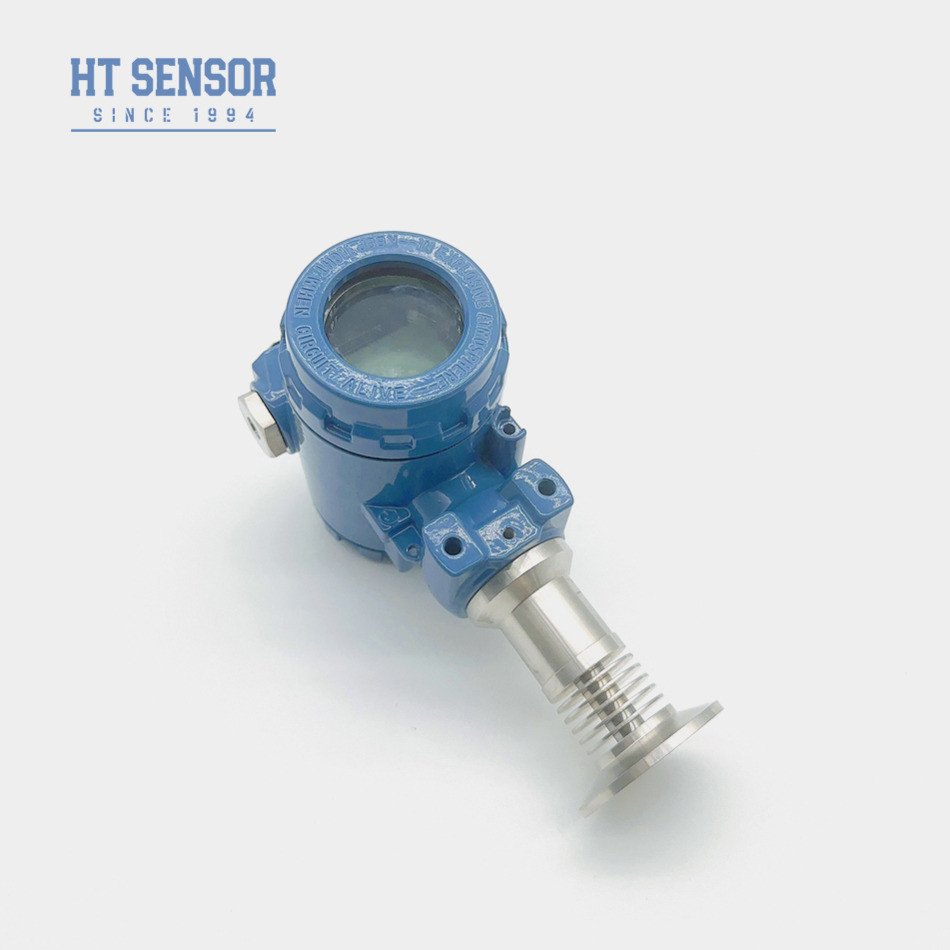

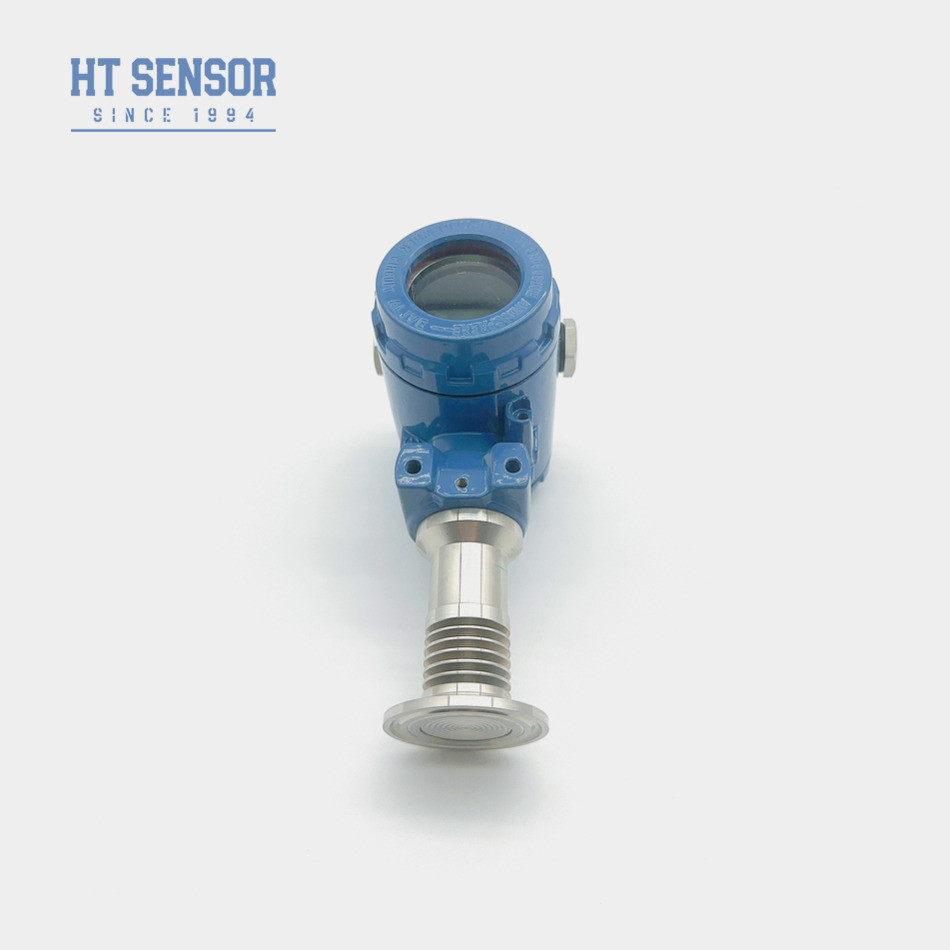

BP93420-IIIQT दबाव ट्रांसमीटर
परिचयचतुरदबाव सेंसर:
BP93420-IIIQT प्रेशर ट्रांसमीटर एक HT सीरीज सिलिकॉन प्रेशर रेसिस्टेंस आइसोलेशन तेल से भरा हुआ कोर से लैस है, जो सिग्नल मापने वाले तत्व के रूप में कार्य करता है।यह एक पूर्ण धातु फ्लश डायाफ्राम के साथ बनाया गया है और प्रक्रिया कनेक्शन के साथ प्रत्यक्ष वेल्डिंग का उपयोग करता है, प्रक्रिया कनेक्शन और माप डायफ्राम के बीच सटीक और सटीक कनेक्शन सुनिश्चित करता है। स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उत्पाद को व्यापक परीक्षण से गुजरना पड़ा है,प्रभावी ढंग से क्रिस्टलाइजिंग मीडिया के कारण दबाव छेद अवरोध जैसे मुद्दों को रोकना.
उत्पाद की विशेषताएंस्मार्ट कादबाव सेंसर:
1. व्यापक माप रेंज,विभिन्न दबाव इंटरफ़ेस विकल्प
2विभिन्न आउटपुट सिग्नल विकल्प
3समायोज्य शून्य और पूर्ण पैमाने
4उच्च सटीकता, कई बाँझ प्रक्रिया कनेक्शन
आवेदनस्मार्ट कादबाव सेंसर:
1प्रेशर ट्रांसमीटर को 316L का उपयोग करके गैर संक्षारक गैसों और तरल पदार्थों के दबाव को मापने के लिए डिज़ाइन किया गया है।
2यह आमतौर पर चिकित्सा, बायोफार्मास्युटिकल और खाद्य स्वच्छता उद्योगों में बाँझ प्रसंस्करण अनुप्रयोगों के लिए उपयोग किया जाता है।
3यह ट्रांसमीटर कागज और रासायनिक उद्योगों के साथ-साथ सीवेज स्तर और पेय के दबाव माप के लिए भी उपयोगी है।यह सटीक दबाव माप और नियंत्रण के लिए हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में इस्तेमाल किया जा सकता है.
| प्रदर्शन मापदंड | |
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤0.1% एफएस |
| हिस्टेरिसिस | ≤0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति की जाएगी।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की मुख्य विशेषताएं क्या हैं?
उत्तर: हमारे दबाव सेंसर ट्रांसमीटर अपनी उच्च सटीकता, स्थायित्व और असाधारण प्रदर्शन के लिए जाने जाते हैं। हम विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलन विकल्प भी प्रदान करते हैं।
प्रश्न: क्या मैं ट्रांसमीटर के लिए कस्टम विनिर्देश मांग सकता हूँ?
एकः हाँ, हम विशेष विनिर्देशों को समायोजित करने के लिए OEM और ODM सेवाएं प्रदान करते हैं।
प्रश्न: दबाव सेंसर ट्रांसमीटर के लिए आपकी उत्पादन क्षमता क्या है?
उत्तर: हमारी विनिर्माण सुविधाओं की मासिक उत्पादन क्षमता 30,000 यूनिट तक है।
प्रश्न: आपके उत्पादों के लिए विशिष्ट वितरण समय सीमा क्या है?
एकः मानक मॉडल के लिए, डिलीवरी की अवधि आमतौर पर 5 ~ 8 कार्य दिवसों है। हालांकि, अनुकूलित उत्पादों के लिए अलग-अलग लीड समय हो सकता है।
प्रश्न: आपके उत्पादों की कीमतें क्या हैं? क्या आप कोई छूट देते हैं?
एकः हम अपने उत्पादों के लिए प्रतिस्पर्धी मूल्य प्रदान करते हैं और थोक आदेशों या दीर्घकालिक साझेदारी के लिए छूट प्रदान करते हैं।
प्रश्न: आपके उत्पादों के लिए वारंटी अवधि क्या है? बिक्री के बाद सेवा के बारे में क्या?
एकः हमारे उत्पादों को शिपमेंट की तारीख से 24 महीने की वारंटी अवधि के साथ आते हैं। हमारी उत्तरदायी बिक्री के बाद की टीम 24 घंटे के भीतर किसी भी पूछताछ का जवाब देने के लिए उपलब्ध है।
