फ्लैट डायफ्राम स्मार्ट प्रेशर ट्रांसमीटर डिजिटल पीज़ोरेसिटिव प्रेशर ट्रांसमीटर
उत्पाद विवरण
| मॉडल नं.: | BPHT24-III | दबाव सीमा: | 0kpa ~10kpa...20MPa |
|---|---|---|---|
| उत्पादन में संकेत: | 4-20mA 1-5V 0-5V | शक्ति: | 12-30वीडीसी,24वी मानक |
| शुद्धता: | ≤±0.5%F.S | वारंटी: | 2 वर्ष |
| दबाव प्रकार: | गेज, पूर्ण दबाव, सील दबाव | संचालन तापमान।: | -20 ~ 80 ℃ |
| मापने का माध्यम: | तरल, गैस, तेल | सामग्री: | कास्ट एल्यूमीनियम मिश्र धातु |
| प्रमुखता देना |
फ्लैट डायफ्राम स्मार्ट दबाव ट्रांसमीटर RoHs,स्मार्ट दबाव ट्रांसमीटर डिजिटल RoHs,डिजिटल पीज़ोरेसिटिव प्रेशर ट्रांसमीटर |
||
उत्पाद वर्णन

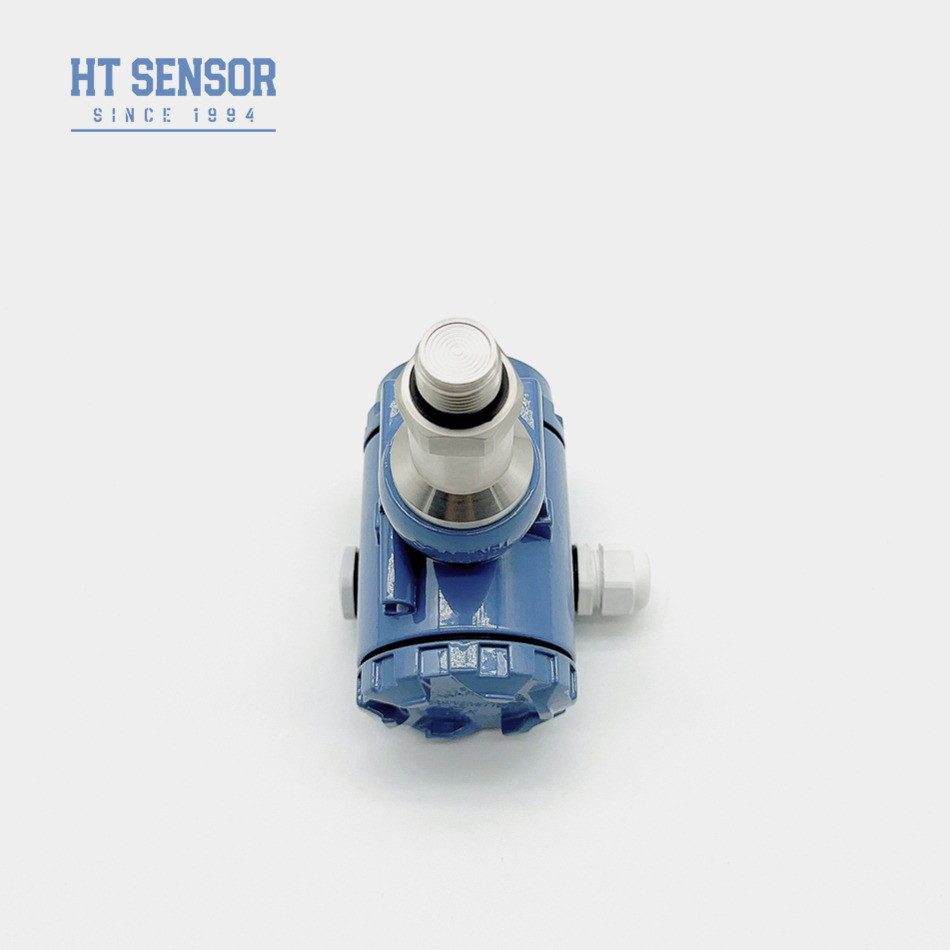

पीज़ोरेसिटिव फ्लैट डायफ्राम स्मार्ट प्रेशर ट्रांसमीटर RS485 डिजिटल प्रेशर सेंसर

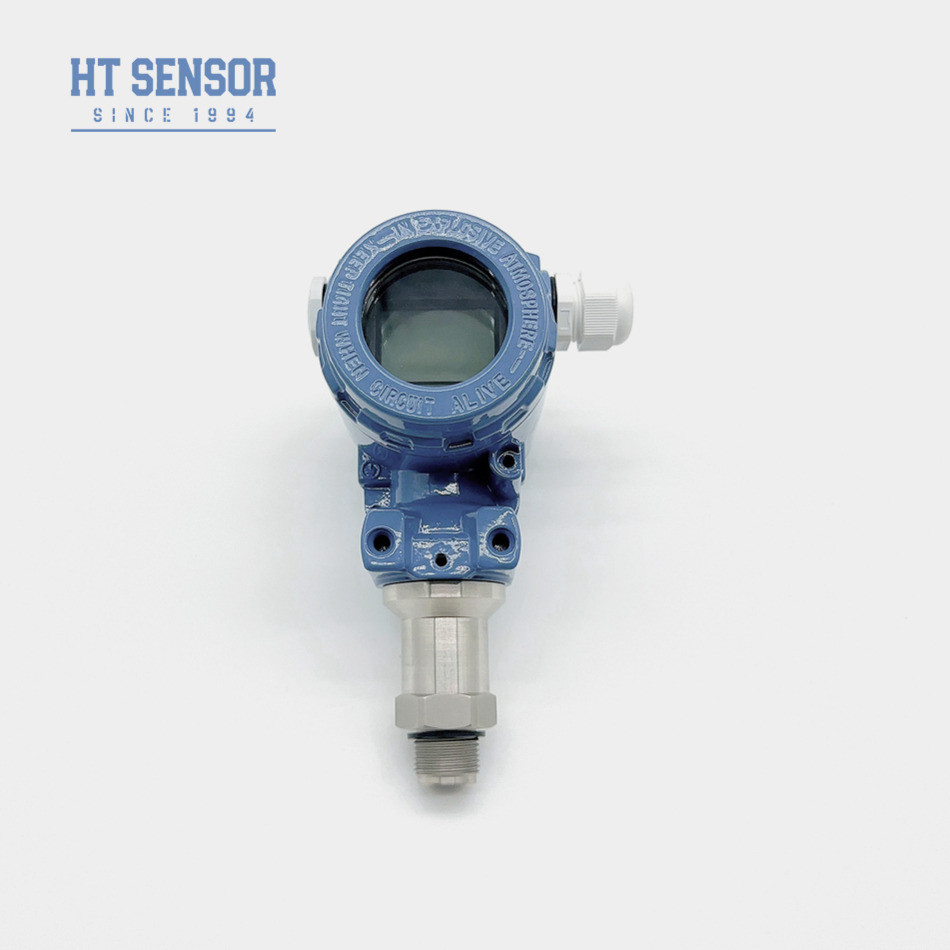

BPHT24-III स्मार्ट प्रेशर ट्रांसमीटर
स्मार्ट प्रेशर ट्रांसमीटर का परिचय:
BPHT24-III डिजिटल बुद्धिमान दबाव ट्रांसमीटर एक स्मार्ट सेंसर और एक स्मार्ट इलेक्ट्रॉनिक बोर्ड से बना है। स्मार्ट सेंसर में एक सिलिकॉन पिज़ोरेसिटिव दबाव सेंसर शामिल है,डायफ्राम का पता लगाने के लिए माप सर्किट, तापमान सेंसर, और तापमान मुआवजा सर्किट. बुद्धिमान सर्किट बोर्ड में एक माइक्रो कंप्यूटर नियंत्रक और परिधीय सर्किट शामिल हैं,जो दबाव संकेतों को विद्युत संकेतों में परिवर्तित करने की सुविधा प्रदान करते हैंयह उच्च परिशुद्धता वाला दबाव मापने वाला उपकरण व्यापक तापमान सीमा में असाधारण स्थिरता और विश्वसनीयता के साथ सटीक माप सुनिश्चित करने के लिए अद्वितीय फ्लैट फिल्म तकनीक का उपयोग करता है।इसका औद्योगिक स्वचालन में व्यापक अनुप्रयोग है, पर्यावरण संरक्षण, ऊर्जा और अन्य प्रासंगिक क्षेत्र।
उत्पाद की विशेषताएंस्मार्ट दबाव ट्रांसमीटर का:
1. व्यापक माप रेंज
2विभिन्न आउटपुट सिग्नल रूप
3समायोज्य शून्य बिंदु और पूर्ण पैमाने
4उच्च सटीकता और स्थिरता
आवेदनस्मार्ट दबाव ट्रांसमीटर का:
1इस ट्रांसमीटर का उपयोग आमतौर पर पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे उद्योगों में किया जाता है।
2यह कठिन बाहरी औद्योगिक वातावरण में सटीक दबाव माप और नियंत्रण के लिए डिज़ाइन किया गया है।
| स्मार्ट दबाव ट्रांसमीटर के प्रदर्शन मापदंड | |
| माप सीमा | 0kPa ~10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤±0.1% एफएस |
| हिस्टेरिसिस | ≤±0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1.2 किलोग्राम |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
6. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
अक्सर पूछे जाने वाले प्रश्न:
आपको सबसे उपयुक्त सेंसर की सिफारिश करने के लिए, कृपया हमें नीचे दी गई जानकारी दें।
1कार्य तापमान: -40 से 125 डिग्री सेल्सियस
2परीक्षण रेंज?
3. आउटपुटः 4-20mA, RS485 या अन्य?
4पेंच: G1/4, 1/4NPT, R1/4, M20*1.5?
5. विद्युत कनेक्शनः Hirschmann, पैकार्ड, प्रत्यक्ष नेतृत्व?
6आदेश की मात्रा: ?
