| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP93420-III |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP93420-III स्मार्ट प्रेशर ट्रांसमीटर | दबाव सीमा: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| सटीकता ग्रेड: | 0.25% एफ.एस. | विद्युत आपूर्ति: | 12~36वी, मानक 24वी |
| आउटपुट सिग्नल प्रकार: | 4-20mA/RS485 | दबाव प्रकार: | गेज/पूर्ण/मुहरबंद |
| संरचना प्रकार: | स्मार्ट प्रेशर ट्रांसमीटर | मापने का माध्यम: | तरल, गैस, तेल |
| सामग्री: | कास्ट एल्यूमीनियम मिश्र धातु | वारंटी: | 2 वर्ष |
| प्रमुखता देना: | एल्यूमीनियम मिश्र धातु स्मार्ट दबाव ट्रांसड्यूसर,स्मार्ट प्रेशर ट्रांसड्यूसर विस्फोट प्रूफ आवास,24 वीडीसी स्मार्ट दबाव सेंसर |
||

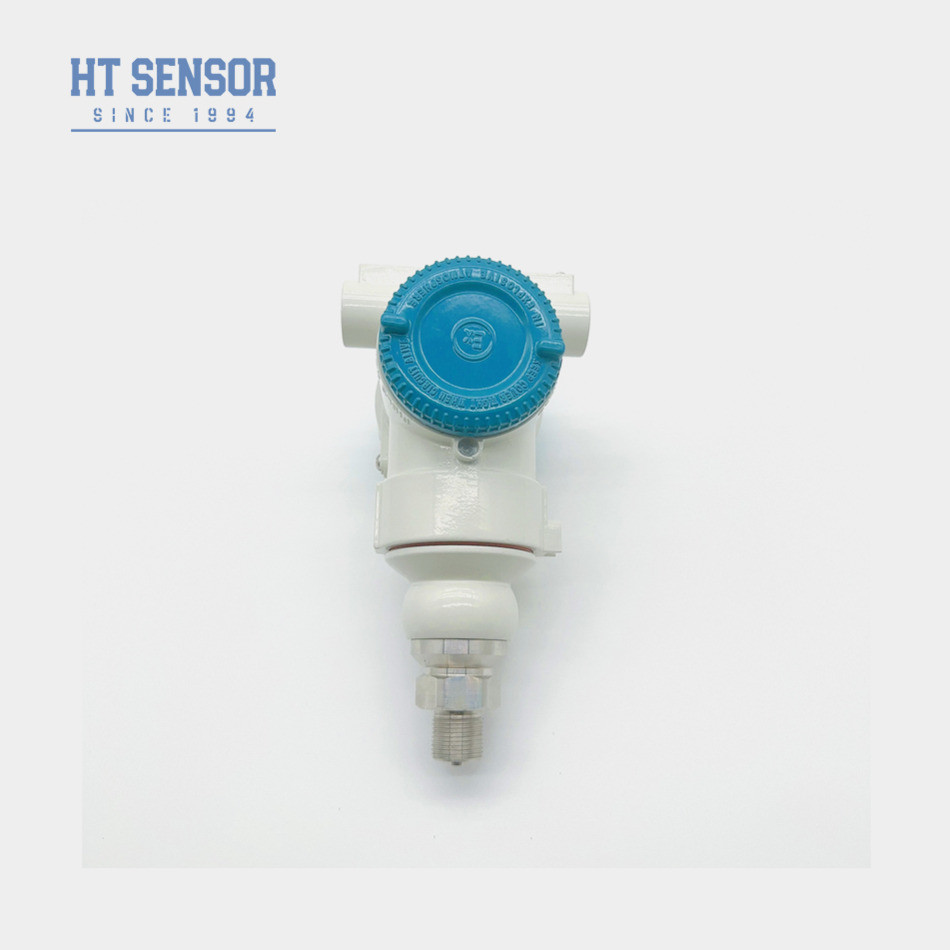

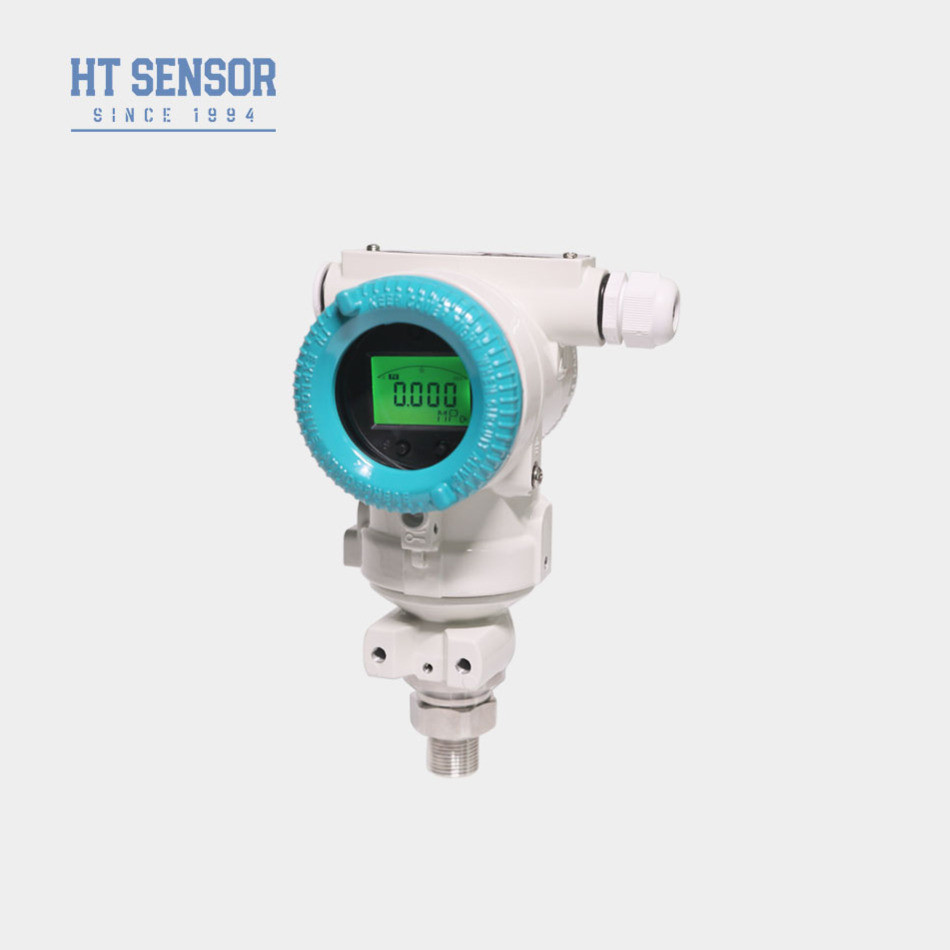

स्मार्ट प्रेशर ट्रांसमीटर का परिचय:
BP93420-III डिजिटल बुद्धिमान दबाव ट्रांसमीटर एक बहुमुखी उपकरण है जिसे तरल, गैस या तेल के सटीक माप के लिए डिज़ाइन किया गया है।ट्रांसमीटर सिग्नल सेंसर तत्व के रूप में पृथक स्टेनलेस स्टील डायफ्राम के साथ पिज़ोरेसिटिव दबाव सेंसर का उपयोग करता हैयह विभिन्न अनुप्रयोग आवश्यकताओं को पूरा करने के लिए विभिन्न आउटपुट सिग्नल विकल्पों के साथ-साथ समायोज्य शून्य और पूर्ण पैमाने की सेटिंग प्रदान करता है। इसकी उच्च सटीकता और स्थिरता के साथ,BP93420-III समय के साथ विश्वसनीय और सुसंगत दबाव रीडिंग प्रदान करता हैइसके अतिरिक्त, यह व्यापक अनुकूलन विकल्प प्रदान करता है, जिससे इसे सीमा, सटीकता और आउटपुट सिग्नल के संबंध में विशिष्ट आवश्यकताओं के अनुरूप बनाया जा सकता है।
उत्पाद की विशेषताएंस्मार्ट दबाव ट्रांसमीटर का:
1माप सीमाः -100kPa ~ 0 ~ 10kPa...100MPa
2विभिन्न आउटपुट सिग्नल रूप
3उच्च परिशुद्धता
4. विस्फोट प्रतिरोधी आवास
आवेदनस्मार्ट दबाव ट्रांसमीटर का:
1दबाव स्विच और हाइड्रोलिक प्रणाली
2गैस और तरल दबाव माप
3. प्रक्रिया नियंत्रण
| स्मार्ट दबाव ट्रांसमीटर के प्रदर्शन मापदंड | |
| माप सीमा | -100kPa...0kPa ~10kPa...100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤±0.1% एफएस |
| हिस्टेरिसिस | ≤±0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1.2 किलोग्राम |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
