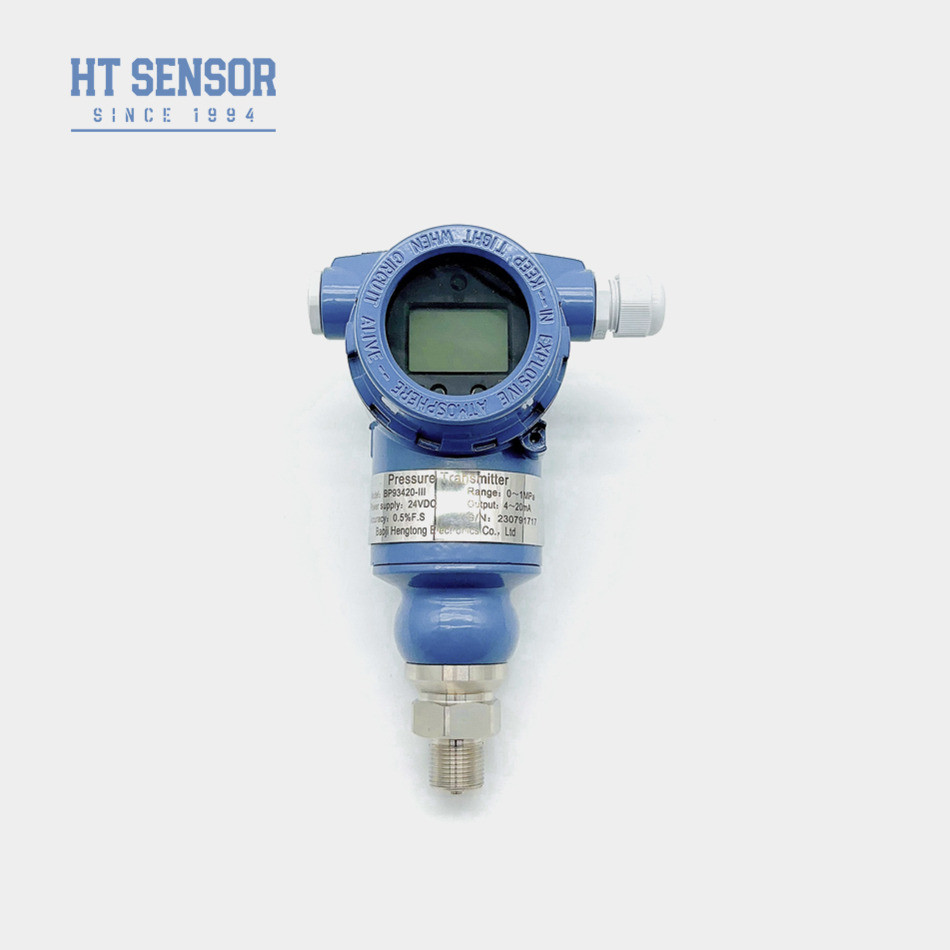

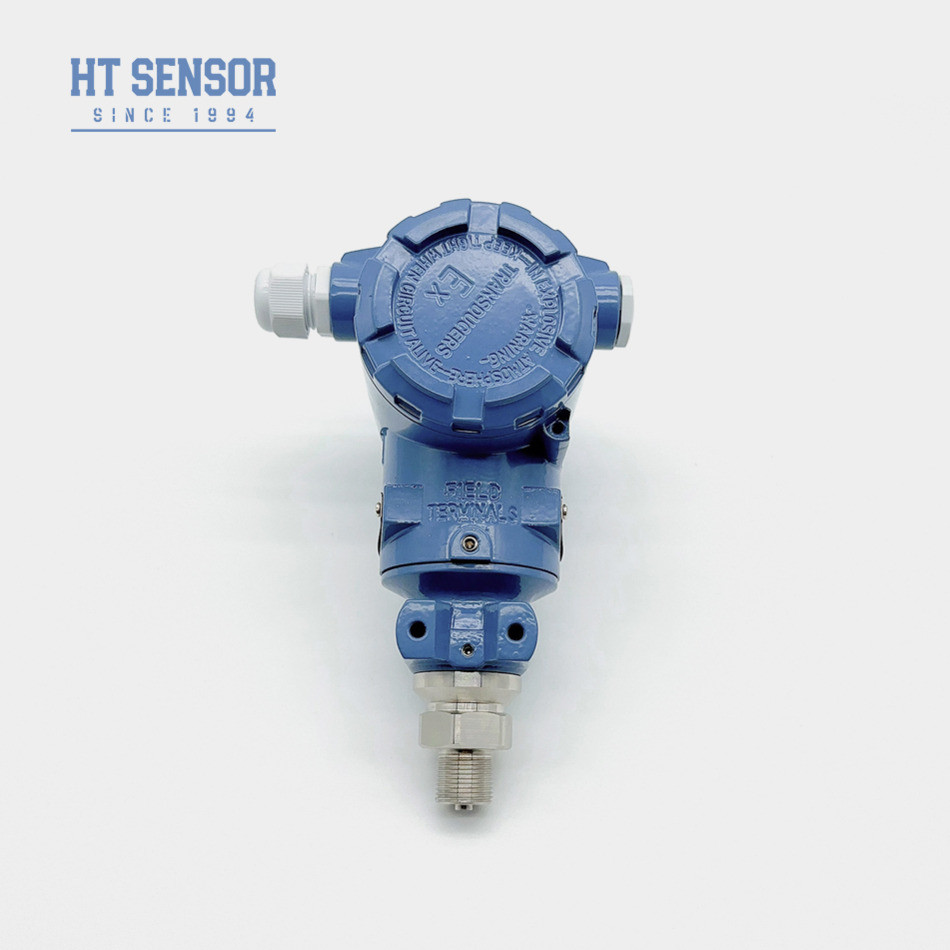

4-20mA 0.1%F.S स्मार्ट प्रेशर ट्रांसमीटर डिस्प्ले के साथ डिजिटल प्रेशर सेंसर
Product Details
| मॉडल नं.: | BP93420-III | दबाव सीमा: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| सटीकता ग्रेड: | 0.5% एफ.एस. 0.25% एफ.एस. | शक्ति: | 12-36 वीडीसी |
| आउटपुट: | 4-20mA HART के साथ डिब्बा | वजन: | ~1.2 किलोग्राम |
| दबाव प्रकार: | गेज, पूर्ण दबाव, सील दबाव | संरचना प्रकार: | स्मार्ट प्रेशर ट्रांसमीटर |
| मापने का माध्यम: | तरल, गैस, तेल | सामग्री: | कास्ट एल्यूमीनियम मिश्र धातु |
| प्रमुखता देना |
0.1% एफ.एस. स्मार्ट प्रेशर ट्रांसमीटर,4-20mA स्मार्ट प्रेशर ट्रांसमीटर,0डिस्प्ले के साथ 0.1% एफ.एस. डिजिटल दबाव सेंसर |
||
Product Description
4-20mA 0.1%F.S स्मार्ट प्रेशर ट्रांसमीटर डिजिटल प्रेशर सेंसर डिस्प्ले के साथ
BP93420-III स्मार्ट प्रेशर ट्रांसमीटर
स्मार्ट प्रेशर ट्रांसमीटर का परिचय:
मॉडल BP93420-III डिजिटल बुद्धिमान दबाव ट्रांसमीटर में एक स्मार्ट सेंसर और एक स्मार्ट इलेक्ट्रॉनिक बोर्ड शामिल है। स्मार्ट सेंसर में कैपेसिटिव सेंसर शामिल है,डायफ्राम का पता लगाने के लिए माप सर्किट, तापमान सेंसर और तापमान मुआवजा सर्किट, आदि।दबाव संकेत को विद्युत संकेत में परिवर्तित करनाद्रव, गैस या भाप के दबाव को मापने के लिए प्रयोग किया जाता है।
उत्पाद की विशेषताएंस्मार्ट दबाव ट्रांसमीटर का:
1. व्यापक माप रेंज
2विभिन्न आउटपुट सिग्नल रूप
3समायोज्य शून्य बिंदु और पूर्ण पैमाने
4उच्च सटीकता और स्थिरता
आवेदनस्मार्ट दबाव ट्रांसमीटर का:
1पेट्रोलियम, रसायन, धातु विज्ञान, बिजली और जल विज्ञान
2कठोर बाहरी औद्योगिक वातावरण में दबाव माप और नियंत्रण
| स्मार्ट दबाव ट्रांसमीटर के प्रदर्शन मापदंड | |
| माप सीमा | -100kPa...0kPa ~10kPa...100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤±0.1% एफएस |
| हिस्टेरिसिस | ≤±0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | एल्यूमीनियम मिश्र धातु |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~1.2 किलोग्राम |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
6. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
आपको सबसे उपयुक्त सेंसर की सिफारिश करने के लिए, कृपया हमें नीचे दी गई जानकारी दें।
1कार्य तापमान: -40 से 125 डिग्री सेल्सियस
2परीक्षण रेंज?
3. आउटपुटः 4-20mA, RS485 या अन्य?
4पेंच: G1/4, 1/4NPT, R1/4, M20*1.5?
5. विद्युत कनेक्शनः Hirschmann, पैकार्ड, प्रत्यक्ष नेतृत्व?
6आदेश की मात्रा: ?
