BP93420IB दबाव सेंसर 4 20ma हाइड्रोलिक दबाव ट्रांसड्यूसर -100kPa~100MPa रेंज दबाव ट्रांसमीटर सेंसर
Product Details
| मॉडल नं.: | BP93420-आईबी | शक्ति: | 5 वीडीसी /24 वीडीसी |
|---|---|---|---|
| संरक्षण रेटिंग: | IP65 | दीर्घकालिक स्थिरता: | +-0.15%एफ.एस./वर्ष (प्रकार) |
| घर निर्माण की सामग्री: | 316L. या 304SS | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| ट्रेडमार्क: | एचटी सेंसर | मापने का माध्यम: | हवा. पानी का तेल |
| सटीकता ग्रेड: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> | दबाव सीमा: | -100kpa~0a...100MPa |
| प्रमुखता देना |
BP93420IB दबाव सेंसर 4 20ma,दबाव सेंसर 4 20ma 100MPa,हाइड्रोलिक प्रेशर ट्रांसड्यूसर -100kPa |
||
Product Description
BP93420IB दबाव ट्रांसमीटर सेंसर -100kPa~100MPa माप सीमा के साथ

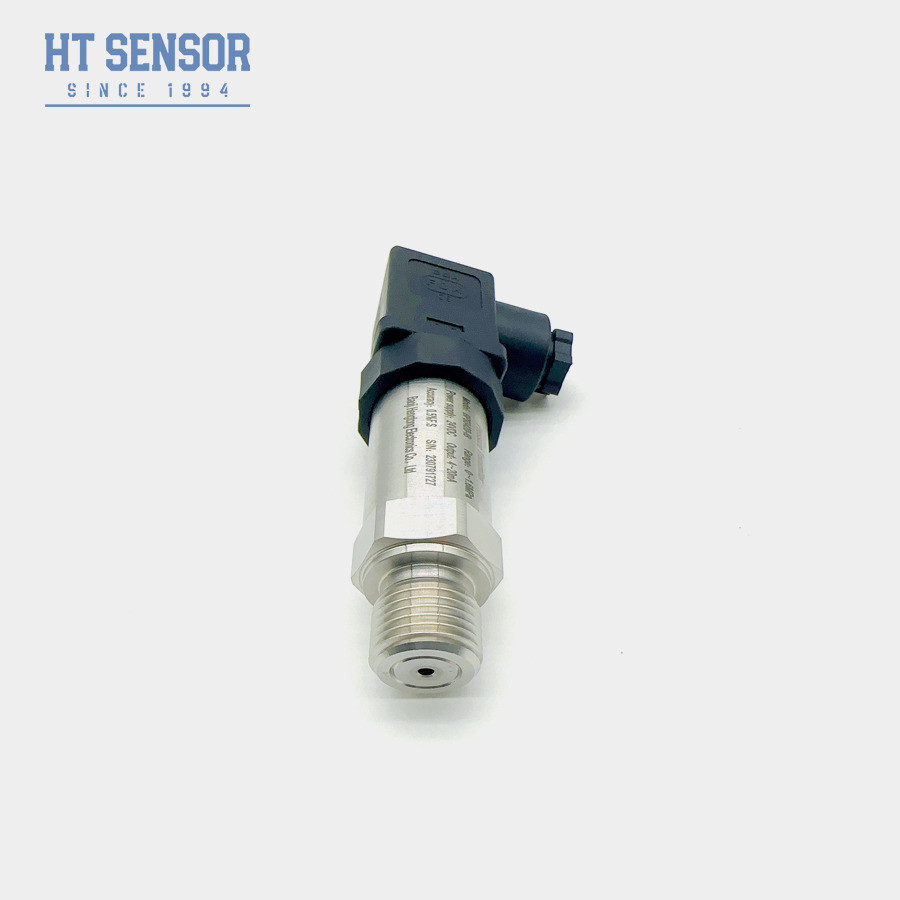

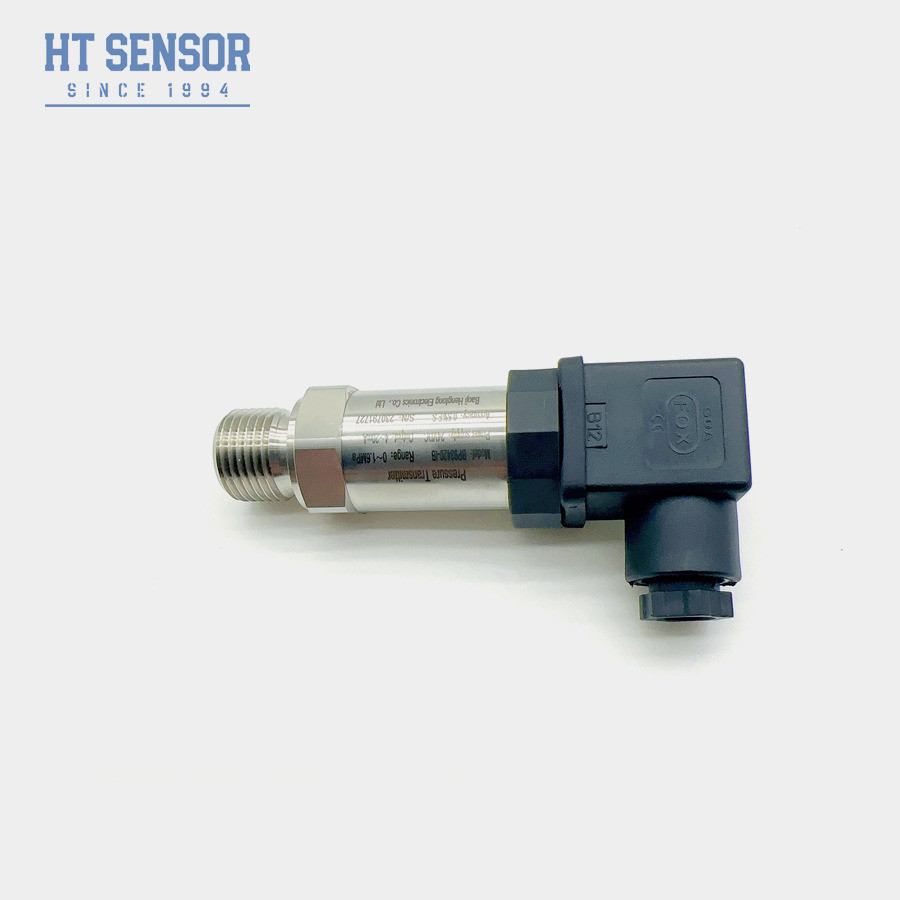

BP93420IB दबाव ट्रांसमीटर सेंसर
दबाव ट्रांसमीटर सेंसर का परिचयः
BP93420IB दबाव ट्रांसमीटर सेंसर में एचटी सीरीज डिफ्यूज्ड सिलिकॉन आइसोलेटेड ऑयल कोर को अपने प्राथमिक सिग्नल मापने के तत्व के रूप में शामिल किया गया है।ये विसारित सिलिकॉन दबाव सेंसर विशेष रूप से महत्वपूर्ण प्रक्रियाओं के लिए सटीक और सुसंगत माप प्रदान करने के लिए इंजीनियर हैंअसाधारण सटीकता और स्थिरता के साथ, यह विसारित सिलिकॉन दबाव सेंसर औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है,विश्वसनीय प्रदर्शन प्रदान करना और इष्टतम प्रक्रिया नियंत्रण सुनिश्चित करना.
| दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंड | |
| माप सीमा | -100kPa...0kPa ~ 10kPa...100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.15kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
उत्पाद की विशेषताएंदबाव ट्रांसमीटर सेंसर का:
- दबाव ट्रांसमीटर में एक विस्तृत माप सीमा, एक टिकाऊ स्टेनलेस स्टील संरचना और विभिन्न अनुप्रयोग आवश्यकताओं को समायोजित करने के लिए विभिन्न दबाव इंटरफ़ेस विकल्प हैं।
- इसका कॉम्पैक्ट और हल्का डिजाइन अंतरिक्ष-प्रतिबंधित वातावरण में आसान स्थापना और एकीकरण की अनुमति देता है।
- उच्च परिशुद्धता और पूरी तरह से स्टेनलेस स्टील संरचना के साथ, यह दबाव ट्रांसमीटर सटीक और विश्वसनीय दबाव माप सुनिश्चित करता है।
- इसके अतिरिक्त, यह सुविधाजनक ऑन-साइट दबाव निगरानी और प्रदर्शन के लिए एक एलईडी या एलसीडी डिस्प्ले हेड जोड़ने का विकल्प प्रदान करता है।
आवेदनदबाव ट्रांसमीटर सेंसर का:
- यह दबाव ट्रांसमीटर विशेष रूप से गैर संक्षारक गैसों और तरल पदार्थों को सटीक रूप से मापने के लिए डिज़ाइन किया गया है, जो बढ़ी हुई स्थायित्व और विश्वसनीयता के लिए 316L स्टेनलेस स्टील सामग्री का उपयोग करता है।
- इसका व्यापक अनुप्रयोग समुद्री और विमानन उद्योगों में पाया जाता है, जहां सटीक दबाव माप सुरक्षा और प्रदर्शन के लिए महत्वपूर्ण है।
- समुद्री और विमानन के अलावा, इस दबाव ट्रांसमीटर का व्यापक रूप से पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान सहित विभिन्न औद्योगिक ऑन-साइट प्रक्रियाओं में उपयोग किया जाता है।
- इसका उपयोग हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में भी किया जाता है, जो कुशल प्रणाली संचालन के लिए सटीक दबाव सेंसरिंग प्रदान करता है।
| दबाव ट्रांसमीटर सेंसर के आदेश टिप्स |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि परीक्षण माध्यम उत्पाद के संपर्क भाग के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3ट्रांसड्यूसर के एलसीडी या एलईडी डिस्प्ले हेड के साथ ऑर्डर करते समय ट्रांसमीटर की शक्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए,यह अनुशंसा की जाती है कि उपयोगकर्ता बिजली सुरक्षा उपकरणों को साइट पर स्थापित करें और सुनिश्चित करें कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से जमीन पर हैं.
5फ्लोरिन रबर ओ-रिंग का नाममात्र संचालन तापमान सीमा -20°C~250°C है। जब उत्पाद का संचालन तापमान -20°C से कम हो, तो ईपीडीएम ओ-प्रकार की सीलिंग रिंग का चयन किया जाना चाहिए।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है और तीन प्रकार की सामग्रियों में से चुनने के लिए है। यदि कोई विशेष निर्देश नहीं हैं, तो कोई केबल या पॉलीइथिलीन केबल सामग्री का उपयोग नहीं किया जा सकता है।यदि आपको एक अलग केबल सामग्री की आवश्यकता है, कृपया इसे ऑर्डर फॉर्म में निर्दिष्ट करें।
7. मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप और अन्य विशेष आवश्यकताओं के मामले में, कृपया हमारी कंपनी को सूचित करें और आदेश में इंगित करें।
| दबाव ट्रांसमीटर सेंसर के आदेश गाइड | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0~001...100 एमपीए | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
A: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
A:हमारे उत्पादों को मूल खरीदार को शिपमेंट की तारीख से 12 से 18 महीने की सीमित वारंटी है। हेंगटोंग दोषपूर्ण उत्पादों को मुफ्त में बदल देगा या मरम्मत करेगा।यह गारंटी किसी भी इकाइयों के लिए लागू नहीं होता है संशोधित किया गया है, दुरुपयोग, उपेक्षित।
