| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BPHT24 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BPHT24 | रेंज: | 0-10kpa~35Mpa |
|---|---|---|---|
| शक्ति: | 5vdc /10-32vdc | आउटपुट: | 0.5-4.5 वीडीसी /4-20 एमए /0-10 वीडीसी आदि |
| जुडिये: | थ्रेड: G1/2 1/2NPT इत्यादि | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| प्रकार: | फ्लश डायाफ्राम दबाव सेंसर | मापने का माध्यम: | तरल, गैस, पेय पदार्थ गोंद इत्यादि |
| प्रमुखता देना: | गैर संक्षारक गैसों के लिए फ्लैश डायफ्राम दबाव सेंसर,फ्लश डायफ्राम दबाव सेंसर ISO9001,गैर संक्षारक गैसों के तरल दबाव ट्रांसमीटर |
||

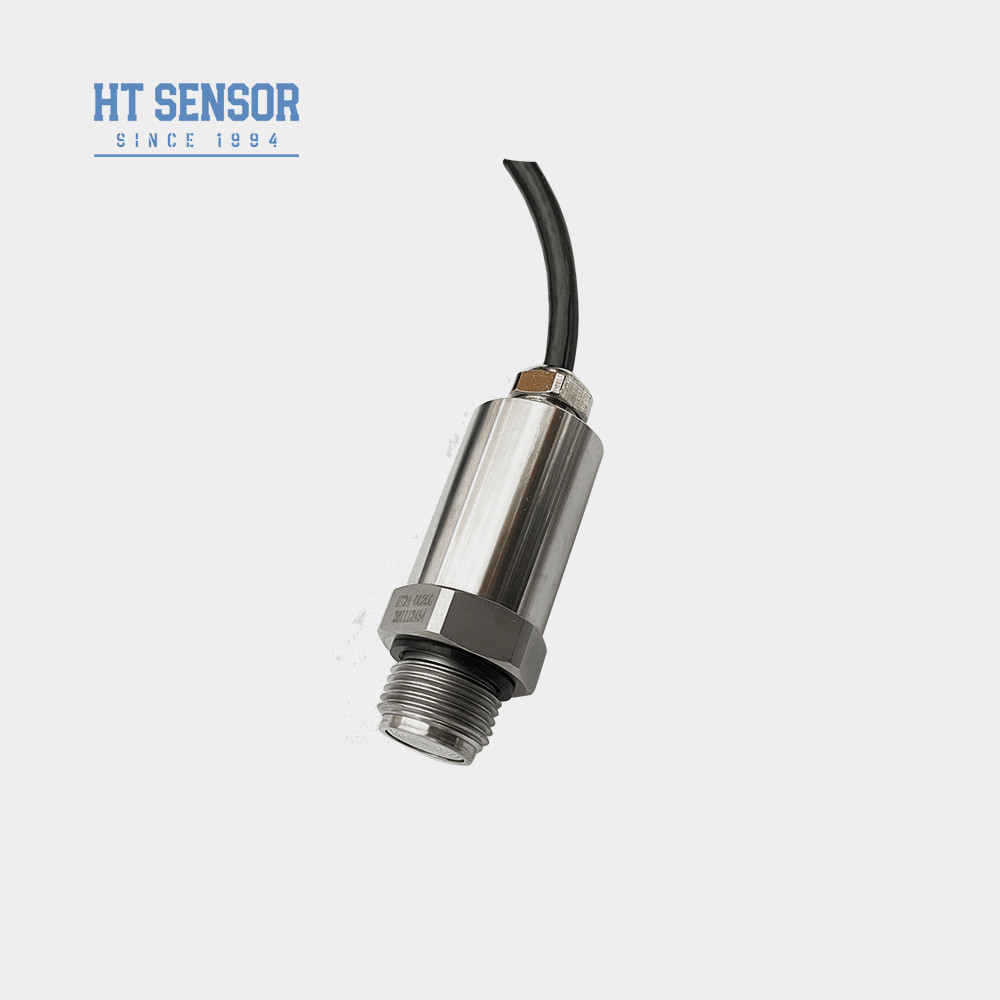

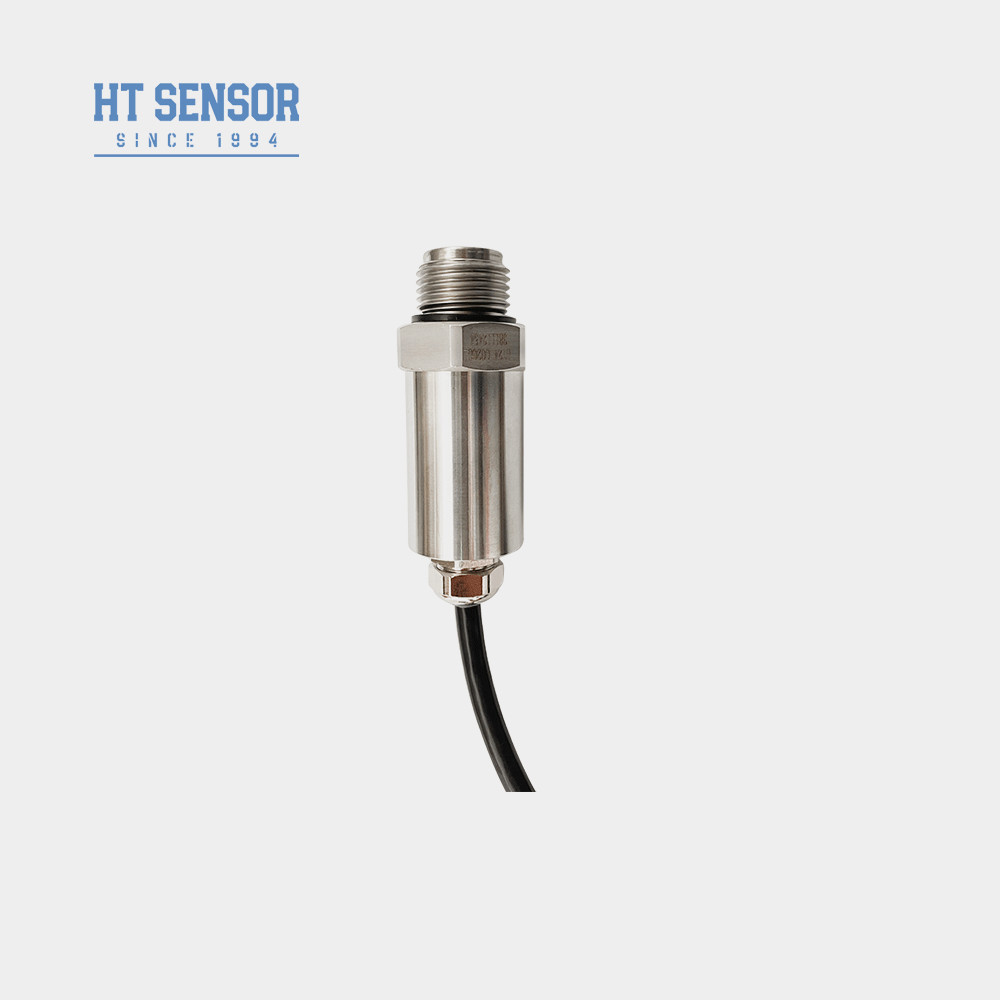

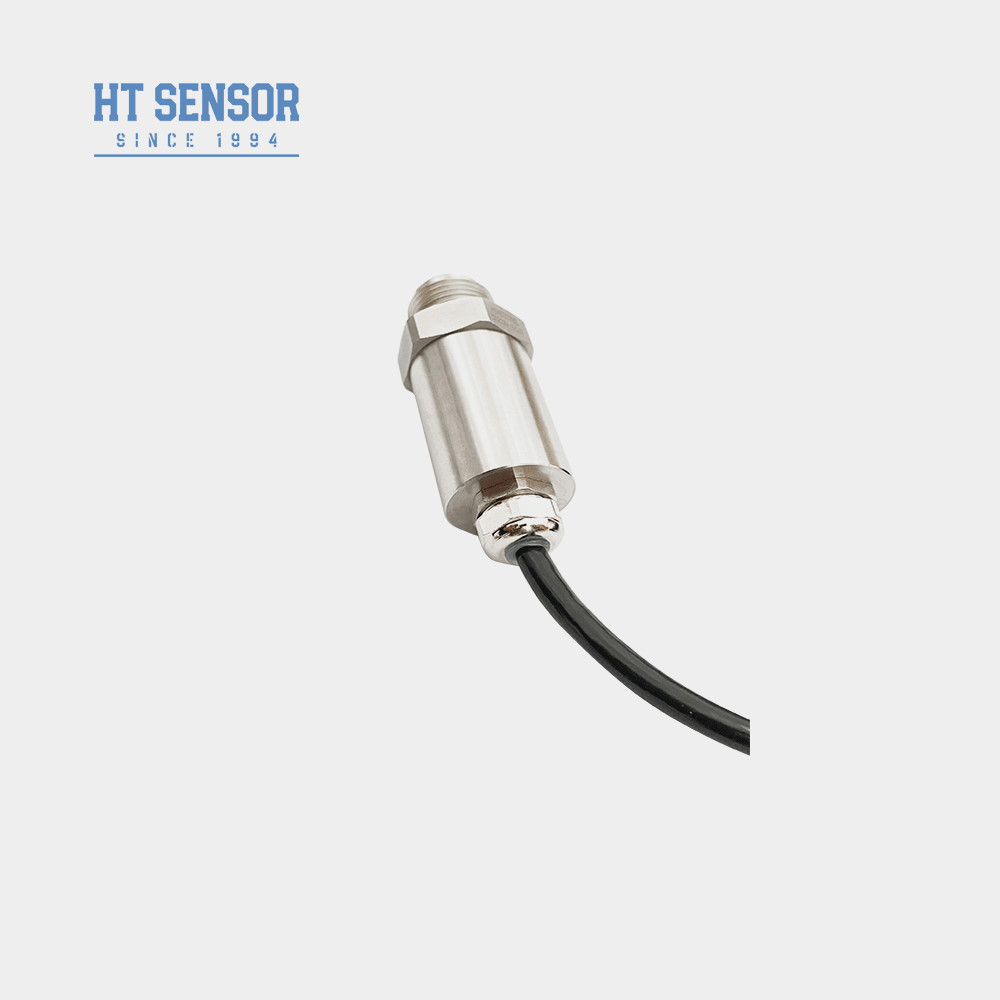

BPHT24 दबाव ट्रांसमीटर
फ्लश डायफ्राम दबाव सेंसर का परिचय
बीपीएचटी24 फ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर एक सामान्यतः औद्योगिक स्वचालन नियंत्रण प्रणालियों में उपयोग किया जाने वाला सेंसर है।यह दबाव संकेतों को मानक विद्युत संकेतों में परिवर्तित कर सकता है. इसकी थ्रेडेड डिजाइन स्थापना को बहुत सुविधाजनक बनाती है, जबकि फ्लैट फिल्म संरचना अधिक स्थिर माप परिणाम प्रदान करती है। इसके अलावा, इस सेंसर में उच्च सटीकता, उच्च विश्वसनीयता,और अन्य विशेषताएं, और व्यापक रूप से विभिन्न दबाव माप अनुप्रयोगों में प्रयोग किया जाता है।
उत्पाद की विशेषताएंफ्लश डायफ्राम दबाव सेंसर का:
1विभिन्न दबाव इंटरफ़ेस विकल्प
2मध्यम स्केलिंग को रोकने के लिए स्वच्छ अनुप्रयोगों के लिए डिज़ाइन किया गया
3. पूरी तरह से स्टेनलेस स्टील संरचना के साथ उच्च सटीकता
4साफ करने में आसान
आवेदनफ्लश डायफ्राम दबाव सेंसर का:
1316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त है।
2पर्यावरण संरक्षण और रासायनिक उद्योगों के लिए आदर्श।
3समुद्री और विमानन उद्योगों में प्रयोग किया जाता है।
4चिकित्सा, जैवऔषधी और खाद्य स्वच्छता उद्योगों में उपयोग के लिए उपयुक्त है।
| प्रदर्शन मापदंडफ्लश डायफ्राम दबाव सेंसर का | |
| माप सीमा | 0~35Kpa...~20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.15kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| रूपरेखा निर्माणफ्लश डायफ्राम दबाव सेंसर का | |
| आयाम | |
| आदेश देने की युक्तियाँ |
| आदेश मार्गदर्शिकाफ्लश डायफ्राम दबाव सेंसर का | ||||||||
| बीपीएचटी24 | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| नवम | डिस्प्ले दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| टी | उच्च तापमान प्रतिरोधी दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
