| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP157 |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP157 | मुआवजा तापमान: | -10~100℃ |
|---|---|---|---|
| घर निर्माण की सामग्री: | 304 एसएस | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| उत्पत्ति: | बाओजी, चीन | प्रकार: | सिरेमिक सेंसर |
| मापने का माध्यम: | गैस या तरल | दबाव सीमा: | 0kpa~10kpa...20MPa |
| अंकन: | ExiaIICT6 | ||
| प्रमुखता देना: | तीन तार औद्योगिक दबाव सेंसर 0.5 वीडीसी,औद्योगिक दबाव सेंसर 4.5 वीडीसी,4.5 वीडीसी उच्च सटीकता दबाव ट्रांसड्यूसर |
||

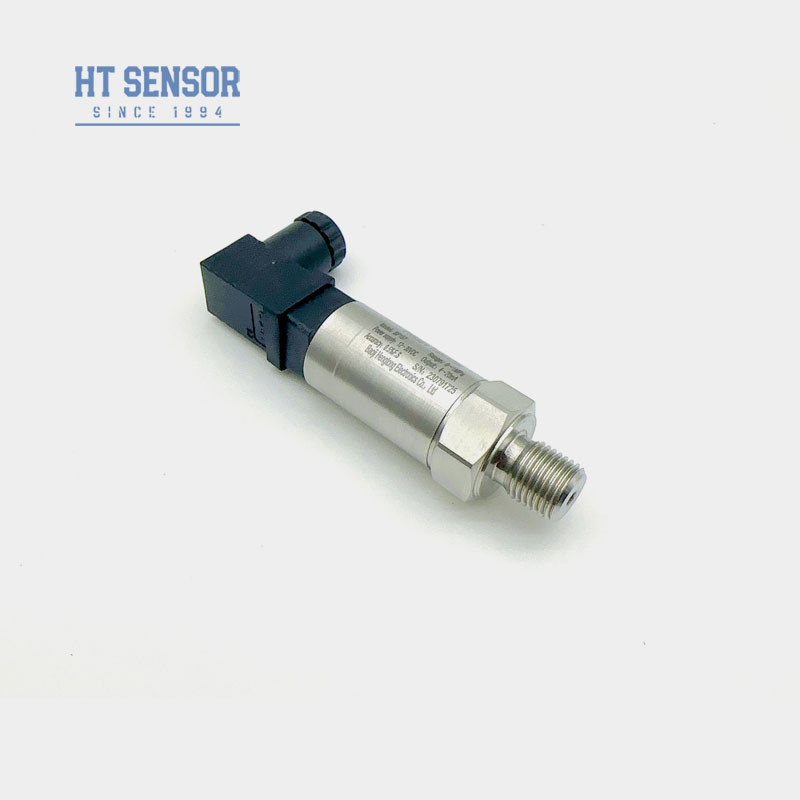

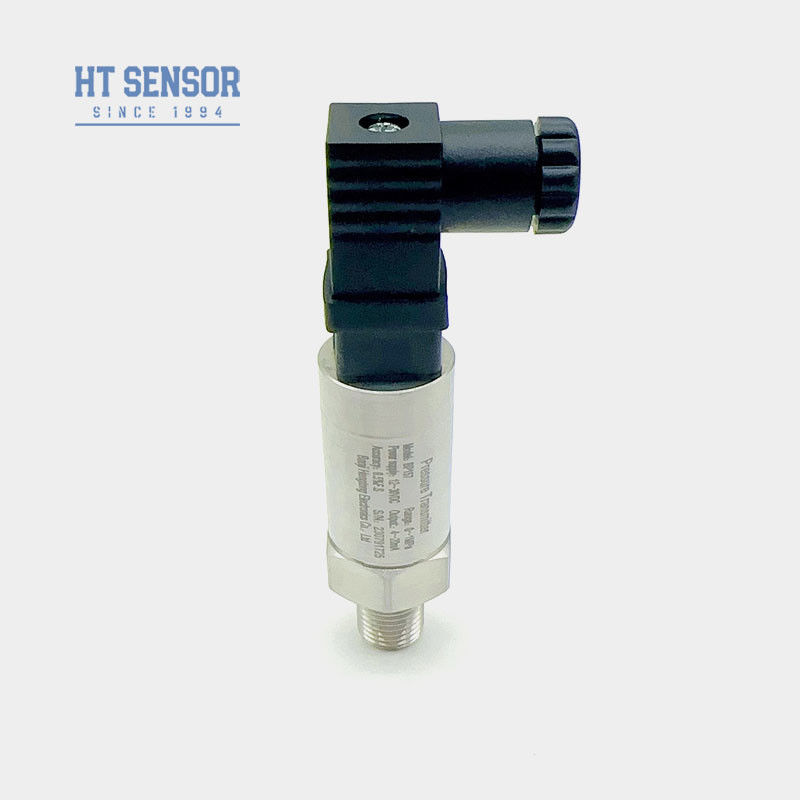

BP157TC दबाव ट्रांसमीटर
औद्योगिक दबाव सेंसर का परिचय
BP157TCदबाव प्रेषक सेंसर उच्च मात्रा, कम लागत वाले औद्योगिक और नागरिक दबाव माप क्षेत्र के लिए डिज़ाइन किए गए लागत प्रभावी उत्पाद हैं।माइक्रोप्रोसेसर के साथ डिजिटल मुआवजा एम्पलीफायर सर्किट, लेजर वेल्डिंग और स्टेनलेस स्टील आवास की पैकेजिंग प्रक्रिया, निर्मित विरोधी रेडियो आवृत्ति और विरोधी विद्युत चुम्बकीय हस्तक्षेप सर्किट, उच्च परिशुद्धता, उच्च विश्वसनीयता, छोटे आकार के साथ,कंपन प्रतिरोध, विरोधी हस्तक्षेप, मजबूत क्षमता सुविधा और इतने पर। उत्पादों की यह श्रृंखला ग्राहकों को चुनने के लिए विभिन्न प्रकार के माउंटिंग धागा और विद्युत कनेक्शन प्रदान करती है।
उत्पाद की विशेषताएंऔद्योगिक दबाव सेंसर:
1. व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
2. IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना
3शून्य और पूर्ण पैमाने पर समायोज्य
4उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना
आवेदनऔद्योगिक दबाव सेंसर:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
के प्रदर्शन मापदंडोंऔद्योगिक दबाव सेंसर:
| माप सीमा | 0kPa ~ 10kPa... 10MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Exia IICT6 |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
दबाव ट्रांसमीटर सेंसर के आदेश युक्तियाँः
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5बिना ओ-रिंग, पूर्ण वेल्ड डिजाइन।
6. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
आदेश मार्गदर्शिका:
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5TC | पैकर्ड प्लग | 6TC | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7TC | मिनी हिरश्मान कनेक्टर | 8TC | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| बी4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
प्रश्न: आप मुझे कब तक जवाब देंगे?
A:हम आपसे जल्द से जल्द संपर्क करेंगे लेकिन 12 घंटे के भीतर
प्रश्नः क्या मैं कुछ नमूने प्राप्त कर सकता हूँ?
एकः हाँ, नमूना आदेश गुणवत्ता की जाँच और बाजार परीक्षण के लिए उपलब्ध है। लेकिन आपको एक्सप्रेस लागत का भुगतान करना होगा।
प्रश्न: आप कितनी जल्दी उत्पादन की व्यवस्था कर सकते हैं?
एकः एक बार जब आप अपने उत्पाद की पुष्टि प्राप्त करते हैं और अग्रिम भुगतान प्राप्त करते हैं, तो उत्पादन तुरंत शुरू हो जाएगा।
प्रश्न: डिलीवरी का समय क्या है?
एकः यह आमतौर पर छोटे आदेश के लिए 3-5 कार्य दिवसों और बड़े आदेश के लिए 10-15 दिनों के बारे में लेता है।
प्रश्न: आपके पास क्या प्रमाणपत्र हैं?
A:ISO9000, CE, विस्फोट-सबूत प्रमाणन, RoHs तैयार है। और माल की डिलीवरी से पहले, गुणवत्ता प्रमाणन।
प्रश्न: क्या मैं आपके कारखाने का दौरा कर सकता हूँ?
उत्तरः आपका स्वागत है! सियानयांग हवाई अड्डे के लिए उड़ान भरें।
प्रश्न: आपकी वारंटी की शर्तें क्या हैं?
उत्तर: हम 18 महीने की वारंटी देते हैं।
प्रश्नः क्या आप OEM और अनुकूलित सेवा प्रदान कर सकते हैं?
एकः हाँ, OEM और ODM दोनों उपलब्ध हैं, हमारे पास पेशेवर आर एंड डी विभाग है जो आपके लिए पेशेवर समाधान प्रदान कर सकता है।
