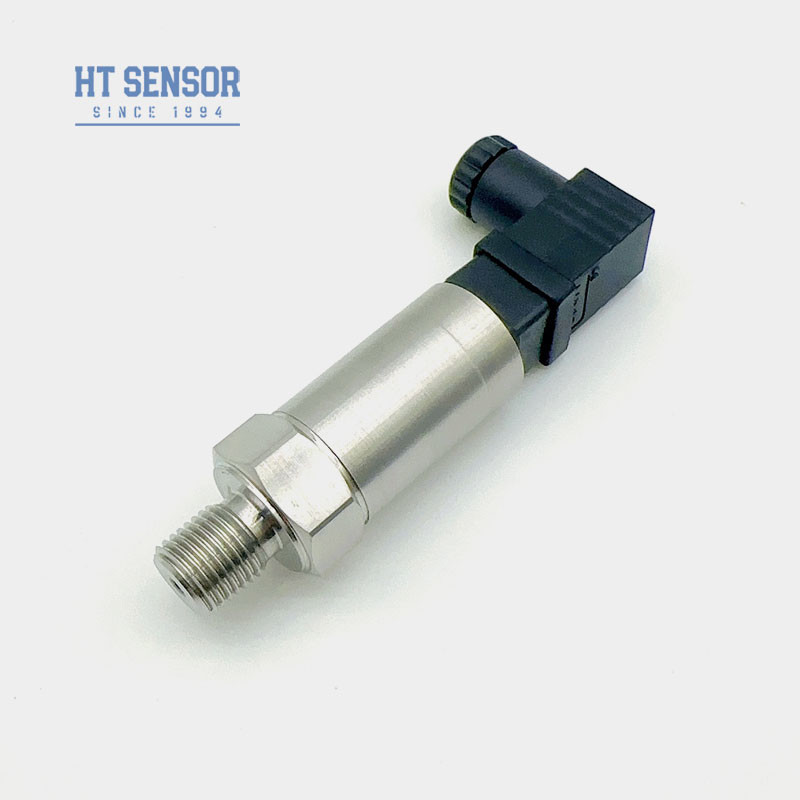

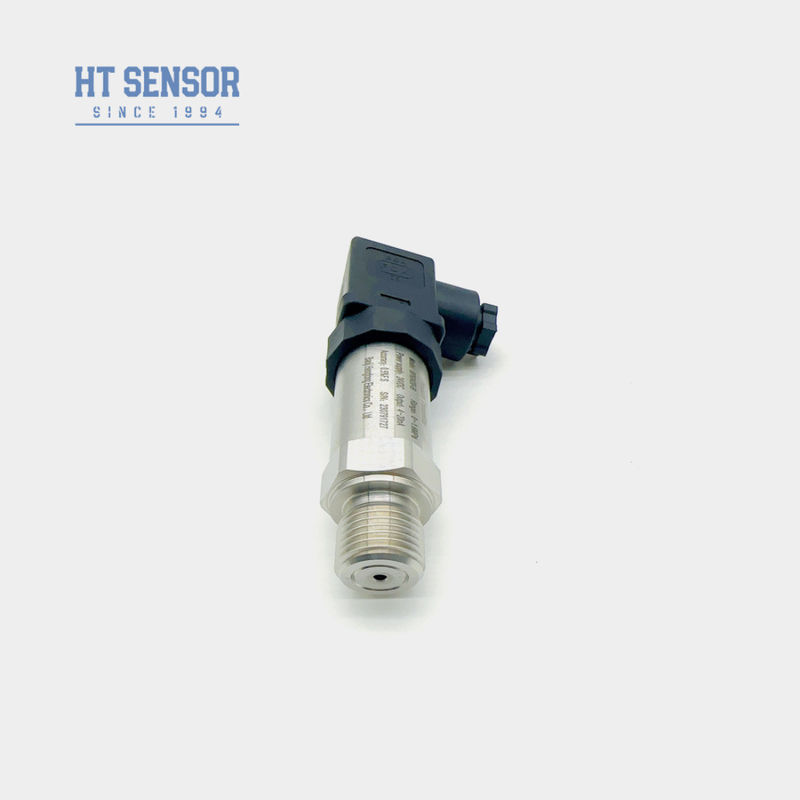

एचटी सेंसर दबाव ट्रांसड्यूसर सेंसर दो तार दबाव ट्रांसमीटर 4-20 MA मिनी कनेक्टर
Product Details
| मॉडल नं.: | BP157 | मरना: | नोवा सेंसर मर जाता है |
|---|---|---|---|
| मुआवजा तापमान: | -10 ~ 70 ℃ | घर निर्माण की सामग्री: | 304 एसएस |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | उत्पत्ति: | बाओजी, चीन |
| प्रकार: | MINI दबाव ट्रांसमीटर | मापने का माध्यम: | गैस या तरल |
| दबाव सीमा: | 0kpa~10kpa...20MPa | अंकन: | ExiaIICT6 |
| प्रमुखता देना |
एचटी सेंसर दबाव ट्रांसड्यूसर सेंसर,दबाव ट्रांसड्यूसर सेंसर दो तार,मिनी कनेक्टर के साथ दबाव ट्रांसमीटर 4-20 MA |
||
Product Description
BP157 दबाव ट्रांसमीटर
दबाव ट्रांसमीटर सेंसर का परिचय
BP157 दबाव ट्रांसमीटर सेंसर एचटी श्रृंखला सिलिकॉन दबाव प्रतिरोधी अलगाव झिल्ली तेल से भरा कोर का उपयोग करता है।संकेत प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है, सेंसर सिग्नल को एक मानक आउटपुट सिग्नल में परिवर्तित करता है। उत्पाद को घटकों, अर्ध-तैयार उत्पादों के कठोर परीक्षण और उम्र बढ़ने की जांच से गुजरना पड़ा है,स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए और तैयार उत्पादों.
उत्पाद की विशेषताएं:
1उच्च सटीकता और स्थिरता के साथ, ट्रांसमीटर औद्योगिक वातावरण की एक विस्तृत श्रृंखला में विश्वसनीय रूप से काम करने में सक्षम है।
2यह पिज़ोरेसिटिव माप सिद्धांत को अपनाता है, और सिलिकॉन वेफर के प्रतिरोध के परिवर्तन को मापकर दबाव मूल्य प्राप्त करता है।
3इसमें व्यापक माप सीमा होती है और इसे विभिन्न दबाव स्तरों के अनुकूल बनाया जा सकता है।
4इसमें तेजी से प्रतिक्रिया की विशेषता है और यह वास्तविक समय में दबाव परिवर्तनों की निगरानी और प्रतिक्रिया कर सकता है।
5. अच्छा रैखिक प्रदर्शन है और सटीक दबाव माप परिणाम प्रदान कर सकते हैं।
6वे विभिन्न नियंत्रण प्रणाली आवश्यकताओं के अनुरूप 4-20mA, 0-5V, आदि जैसे विभिन्न आउटपुट सिग्नल विकल्पों के साथ उपलब्ध हैं।
अनुप्रयोग:
1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
2समुद्री और विमानन उद्योगों में लागू
3. औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
प्रदर्शन पैरामीटरः
| माप सीमा | 0kPa ~ 10kPa...5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Exia IICT6 |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.05kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
आदेश देने के लिए टिप्सःउत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति की जाएगी।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
आदेश मार्गदर्शिका:
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| बी4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: क्या आप निर्माता हैं?
एः हाँ, हम पेशेवर सेंसर निर्माता 29 से अधिक वर्षों के हैं! हमारी तकनीकी टीम में 10 से अधिक इंजीनियर हैं।
प्रश्नः क्या आप OEM सेवा स्वीकार कर सकते हैं?
उत्तर: हाँ, हम अपने सेंसर पर आपकी कंपनी की जानकारी और लोगो लगा सकते हैं।
प्रश्न: क्या मैं आपका वितरक बन सकता हूँ?
एकः हाँ, हम विदेशी बाजार में वितरकों की तलाश कर रहे हैं।
प्रश्न: आपका लीड टाइम क्या है?
एकः आम तौर पर 7-10days. मात्रा के लिए 100pcs से ऊपर, अतिरिक्त 3-5 कार्य दिवसों की आवश्यकता है.
