1-5V पीज़ोरेसिटिव प्रेशर सेंसर सिग्नल आउटपुट डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर
उत्पाद विवरण
| मॉडल नं.: | BP93420-आईबी | शक्ति: | 5वीडीसी /12-36वीडीसी |
|---|---|---|---|
| धागा: | जी1/2, एम20*1.5, 1/2एनपीटी | दीर्घकालिक स्थिरता: | +-0.2%F.S./Year ((टाइप) |
| घर निर्माण की सामग्री: | 316L या 304SS | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| मापने का माध्यम: | <i>Liquid air.</i> <b>तरल हवा.</b> <i>water oil</i> <b>पानी तेल</b> | सटीकता ग्रेड: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> |
| दबाव सीमा: | 0kpa~5kpa...100MPa | उत्पादन में संकेत: | 4-20mA या RS485 Modobus |
| प्रमुखता देना |
5V पीज़ोरेसिस्टिव प्रेशर सेंसर,पीज़ोरेसिस्टिव प्रेशर सेंसर सिग्नल आउटपुट,5V विसारित सिलिकॉन दबाव सेंसर |
||
उत्पाद वर्णन

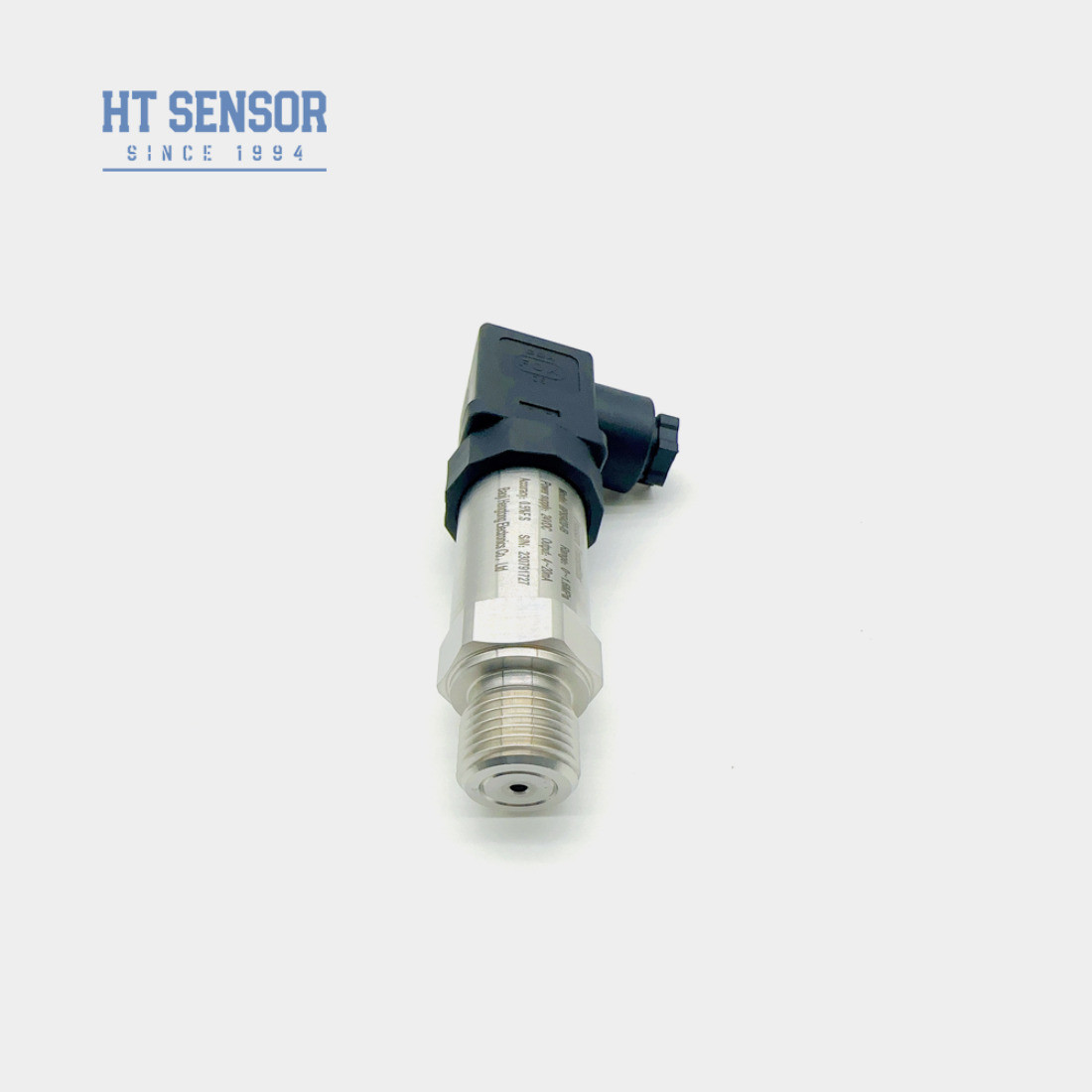

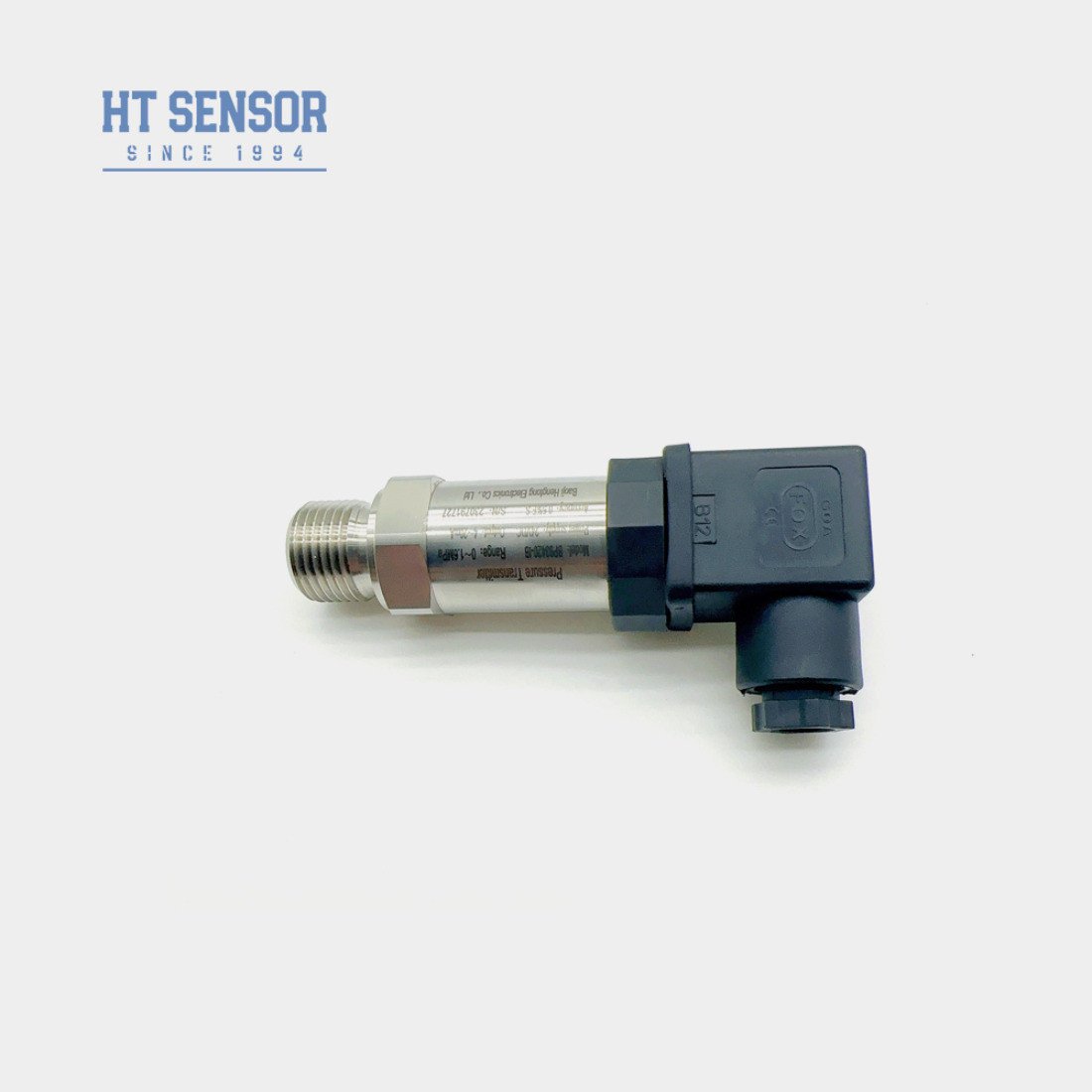

एचटी सेंसर BP93420-IB 1-5V सिग्नल आउटपुट डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटर सेंसर
BP93420IB दबाव ट्रांसमीटर सेंसर
दबाव ट्रांसमीटर सेंसर का परिचयः
BP93420IB दबाव ट्रांसमीटर सेंसर पिज़ोरेसिटिव प्रभाव सिद्धांत का उपयोग है, डोपिंग प्रसार के माध्यम से एकीकृत प्रौद्योगिकी का उपयोग,मोनोक्रिस्टलीय सिलिकॉन शीट पर क्रिस्टल दिशा की विशेषताओं के साथ, तनाव प्रतिरोधी से बने, सिलिकॉन सामग्री के लोचदार यांत्रिक गुणों का उपयोग कर पुल का गठन, सभी सिलिकॉन सामग्री पर anisotropic micromachining,एक विसारित सिलिकॉन सेंसर में बल संवेदनशील और शक्ति रूपांतरण का पता लगाने के सेट से बना.
विसारित सिलिकॉन दबाव सेंसर मुख्य रूप से प्रक्रिया नियंत्रण प्रणालियों, दबाव कैलिब्रेशन उपकरणों, हाइड्रोलिक प्रणालियों, जैव चिकित्सा उपकरणों, हाइड्रोलिक प्रणालियों और वाल्वों में उपयोग किए जाते हैं,स्तर माप, शीतलन उपकरण और एचवीएसी नियंत्रण और अन्य उद्योगों में, यह कहा जा सकता है कि उच्च स्वचालन आवश्यकताओं वाले सभी उद्योगों में विसारित सिलिकॉन दबाव सेंसर का उपयोग किया जा सकता है।
दबाव ट्रांसमीटर सेंसर के प्रदर्शन मापदंडः
| माप सीमा | -100kPa...0kPa ~ 10kPa...100MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.15kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
उत्पाद की विशेषताएंदबाव ट्रांसमीटर सेंसर का:
- 1.सिलिकॉन चिप्स में इस बल प्रतिरोधक के पिज़ोरेसिटिव प्रभाव में शून्य बिंदु के निकट निम्न सीमा में कोई मृत क्षेत्र नहीं है, और दबाव सेंसर की सीमा कुछ केपीए के रूप में छोटी हो सकती है।
- 2.उच्च आउटपुट संवेदनशीलता
- 3.उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना।
- 4.चिप एक एकीकृत प्रक्रिया को अपनाता है और इसमें कोई ट्रांसमिशन भाग नहीं है, यह आकार में छोटा और वजन में हल्का है
आवेदनदबाव ट्रांसमीटर सेंसर का:
- 1- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
- 2समुद्री और विमानन उद्योगों में लागू
- 3. औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में उपयोग किया जाता है
- 4हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयोग किया जाता है
| दबाव ट्रांसमीटर सेंसर के आदेश टिप्स |
जब ओवर-रेंज या डाउन-रेंज का चयन किया जाता है, तो व्याप्ति को ± 30% एफएस के भीतर नियंत्रित किया जाता है।
■ दबाव मोड को उचित चयन की आवश्यकता के अनुसार गेज दबाव, पूर्ण दबाव, सील दबाव में विभाजित किया गया है।
■ सिस्टम के अधिकतम अधिभार की पुष्टि करें, सिस्टम का अधिकतम अधिभार सेंसर के अधिभार सुरक्षा सीमा से कम होना चाहिए,अन्यथा यह उत्पाद के सेवा जीवन को प्रभावित करेगा, और यहां तक कि उत्पाद को नुकसान पहुंचा सकते हैं।
■ किसी कठोर वस्तु से डायफ्राम को न छुएं, अन्यथा इससे डायफ्राम टूट जाएगा।■ नकारात्मक दबाव के नाभिक की सामग्री और निर्माण प्रक्रिया सकारात्मक दबाव के नाभिक के समान नहीं है, और नकारात्मक दबाव कोर को गेज दबाव कोर द्वारा प्रतिस्थापित नहीं किया जा सकता है।
■ कृपया गलत स्थापना के कारण उत्पाद को नुकसान से बचने के लिए स्थापना से पहले निर्देशिका को ध्यान से देखें।
■ अनुचित उपयोग से खतरा और व्यक्तिगत चोट हो सकती है।
■ कोर को खोल से बाहर निकालें, तार और पाइप पैर को न खींचें।
| दबाव ट्रांसमीटर सेंसर के आदेश गाइड | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -0.1. . .0~001...100 एमपीए | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: आपके दबाव सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
A: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
