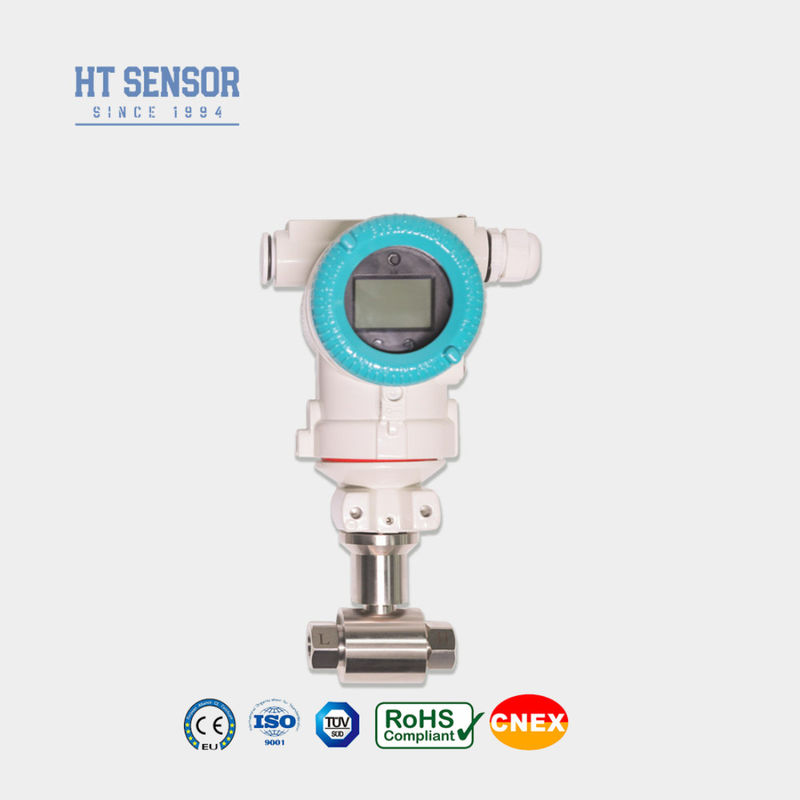

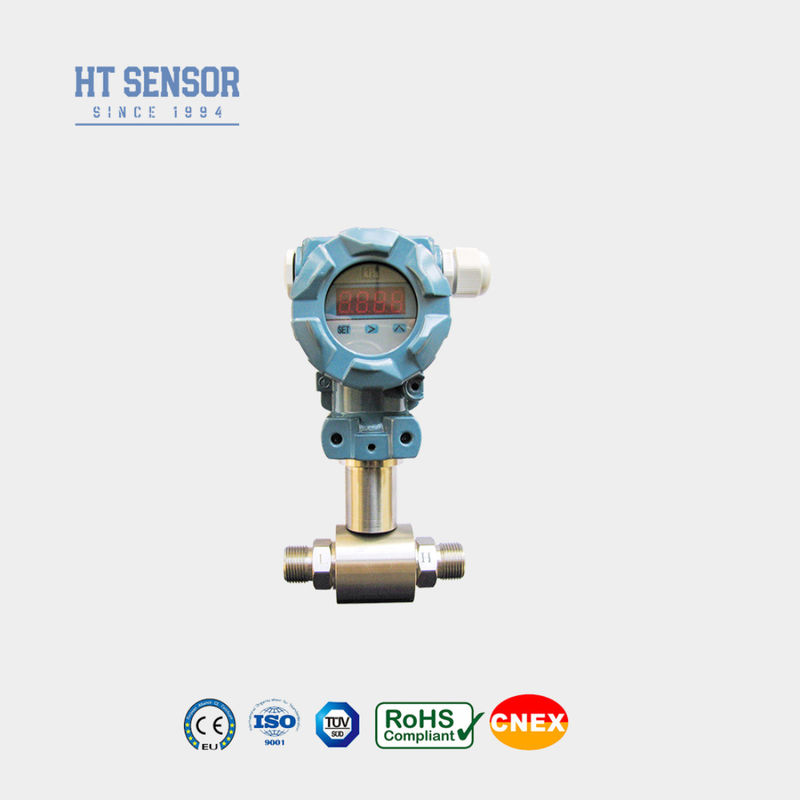

24 वीडीसी अंतर दबाव प्रकार स्तर ट्रांसमीटर हार्ट एलसीडी डीपी प्रकार ट्रांसमीटर
Product Details
| मॉडल नं.: | BP93420D-III | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| मैक्स रेंज: | 2 एमपीए | आउटपुट: | 4-20एमए |
| न्यूनतम सीमा: | 10kPa | दबाव प्रकार: | अंतर दबाव |
| परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग | विनिर्देश: | 10kpa~2Mpa |
| एचएस कोड: | 9026201090 | प्रकार: | दबाव अंतर प्रेषक |
| मापने का माध्यम: | गैस या तरल | सटीकता ग्रेड: | 0.25%, 0.5%,0.3% |
| प्रमुखता देना |
24 वीडीसी अंतर दबाव प्रकार स्तर ट्रांसमीटर,अंतर दबाव प्रकार स्तर ट्रांसमीटर हार्ट,हार्ट एलसीडी डीपी प्रकार ट्रांसमीटर |
||
Product Description
BP93420DIII अंतर दबाव ट्रांसमीटर एक piezoresistive सिलिकॉन सेंसर का उपयोग करता है।अंतर दबाव (डीपी) ट्रांसमीटर दो दबावों के बीच अंतर को मापते हैं। वे एक संदर्भ बिंदु का उपयोग करते हैं जिसे निम्न पक्षीय दबाव कहा जाता है और इसकी तुलना उच्च पक्षीय दबाव से करते हैं।उपकरण में बंदरगाहों उच्च पक्ष और निम्न पक्ष पर चिह्नित कर रहे हैंट्रांसमीटर विभिन्न गैस और तरल अनुप्रयोगों में अंतर दबाव माप करने के लिए आदर्श है, विशेष रूप से पेट्रोलियम, रासायनिक पाइपलाइन प्रतिष्ठानों जैसे उद्योगों में।
1स्टेनलेस स्टील संरचनात्मक डिजाइन, इसे कॉम्पैक्ट और स्थापित करने में आसान बनाता है
2यह कठोर तापमान क्षतिपूर्ति और उम्र बढ़ने की जांच से गुजरता है,
प्रयुक्त दबाव के अंक डायाफ्राम द्वारा प्राप्त किए जाते हैं, जो दबाव को सतह विरूपण के रूप में पंजीकृत करते हैं और उस मूल्य को इलेक्ट्रॉनिक संकेत में अनुवाद करते हैं।यह संकेत अंतर दबाव मॉड्यूल में स्थानांतरित किया जाता है, जो दो मूल्यों की तुलना करता है और दबाव अंतर को पाउंड प्रति वर्ग इंच (पीएसआई), बार या किलोपासकल (केपीए) के मूल्य के रूप में व्यक्त करता है।इन डायाफ्राम पूरी तरह से वैक्यूम स्थितियों अनुप्रयोगों में कंटेनर अखंडता बनाए रखने के लिए वेल्डेड कर रहे हैं,.
| माप सीमा | 0-10KPa......~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5% F.S./Year ((≤200KPa) ±0.2% F.S./Year ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| मुआवजा तापमान | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| परिचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~100°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304 स्टेनलेस स्टील,कास्ट एल्यूमीनियम |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~1.4kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4×20 एमए | 15 ¢ 30 वीडीसी | दो/तीन/चार तार |
| हार्ट के साथ 4×20mA | दो तार | |
| RS485 संचार प्रोटोकॉल | चार तार |
आदेश देने के लिए टिप्सः
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नाममात्र कार्य तापमान -20°C से 250°C तक होता है। जब उत्पाद का कार्य तापमान -20°C से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक होता है।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति की जाएगी।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें
आदेश मार्गदर्शिका:
| BP93420 | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DIII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa......~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4×20mADC | S2 | हार्ट के साथ 4×20mADC | |||||
| S3 | RS485 | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
