| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BPHT24-IX |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BPHT24-IX | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| घर निर्माण की सामग्री: | 304 एसएस | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| विनिर्देश: | सिलिकॉन दबाव सेंसर | माप दबाव सीमा: | 0~35Kpa...~20MPa |
| सटीकता ग्रेड: | 0.5% | ||
| प्रमुखता देना: | 1/2BSP फ्लश डायफ्राम दबाव सेंसर,फ्लश डायफ्राम दबाव सेंसर 2NPT,2NPT 4-20mA सिलिकॉन दबाव सेंसर |
||

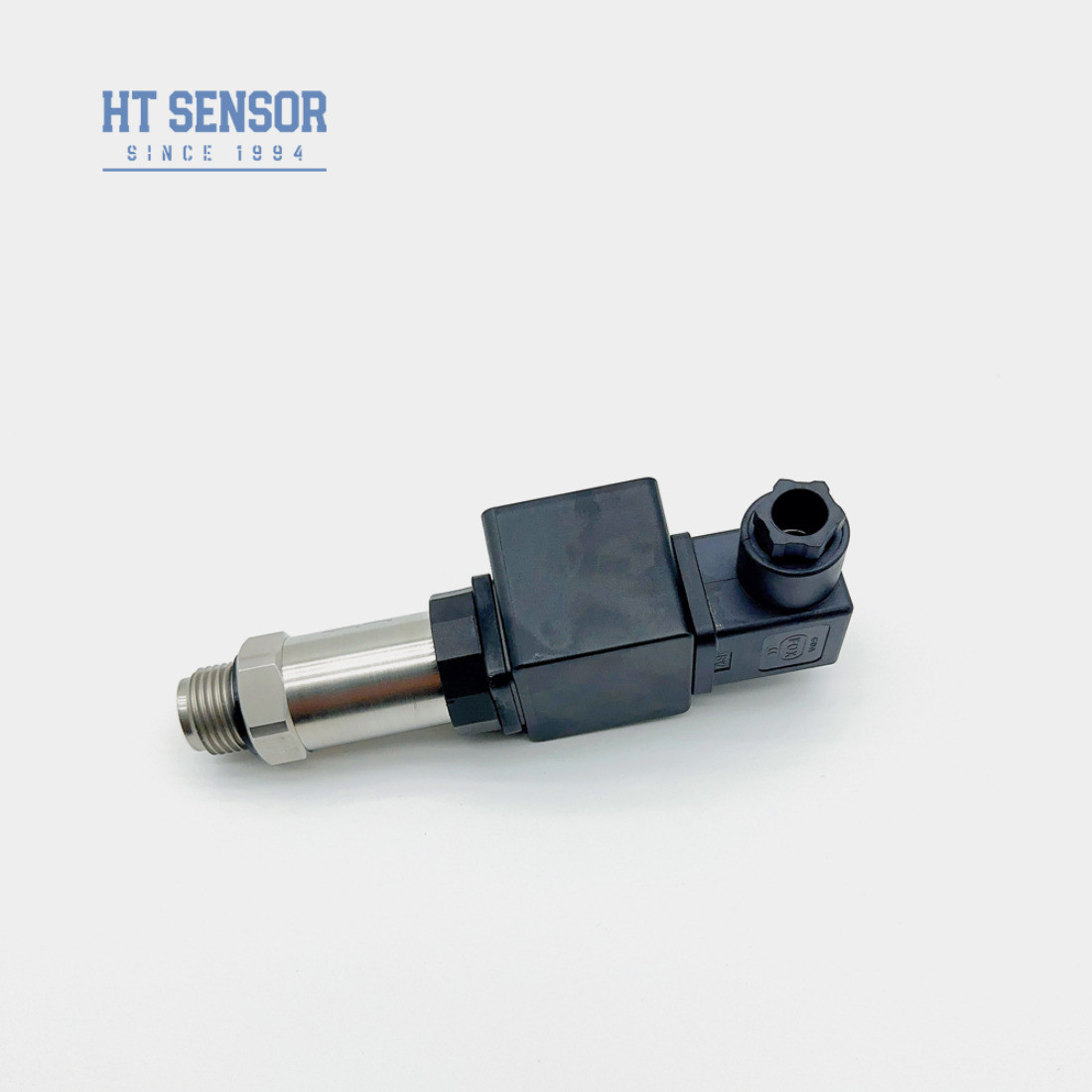

बीपीएचटी24 पीपुनरुत्थानटीरैंसमिटर
परिचयफ्लश डायफ्राम दबाव सेंसर:
बीपीएचटी24फ्लश डायफ्राम दबाव सेंसर है कि मध्यम दबाव सीधे सेंसर के डायफ्राम पर कार्य करता है, ताकि डायफ्राम मध्यम दबाव के आनुपातिक एक सूक्ष्म विस्थापन उत्पन्न करता है,ताकि सेंसर का प्रतिरोध बदलता है, और इलेक्ट्रॉनिक सर्किट इस परिवर्तन का पता लगाता है। यह एक प्रकार का दबाव सेंसर है जो आमतौर पर औद्योगिक अभ्यास में उपयोग किया जाता है, जिसका व्यापक रूप से विभिन्न औद्योगिक स्वचालित नियंत्रण वातावरण में उपयोग किया जाता है,तेल पाइपलाइनों से संबंधितजल संरक्षण और जल ऊर्जा, रेल यातायात, बुद्धिमान इमारतें, उत्पादन स्वचालित नियंत्रण, एयरोस्पेस, सैन्य, पेट्रोकेमिकल, तेल कुएं, बिजली, जहाज, मशीन टूल्स,पाइपलाइन वायु आपूर्ति, बॉयलर नकारात्मक दबाव और कई अन्य उद्योगों
उत्पाद की विशेषताएं:
प्रदर्शन पैरामीटरः
| माप सीमा | 0~35Kpa...~20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70°C ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.15kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| ०/११०वोल्ट | ||
| 0.5 ∙4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
चयन उदाहरण:
आदेश देने के लिए टिप्सः
| आदेश मार्गदर्शक | ||||||||
| बीपीएचटी24 | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||

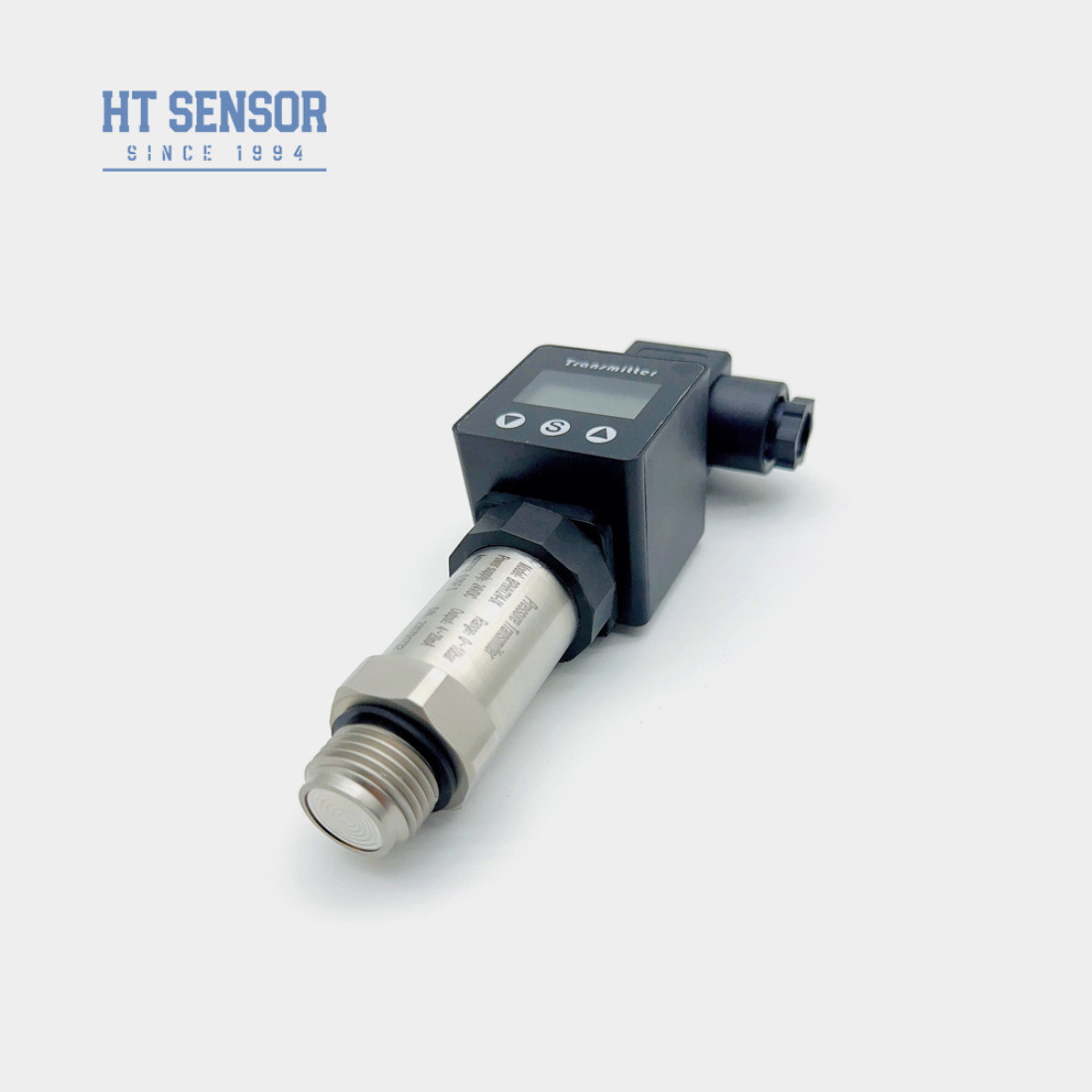

| नवम | डिस्प्ले दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| माप सीमा | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2एनपीटी | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
