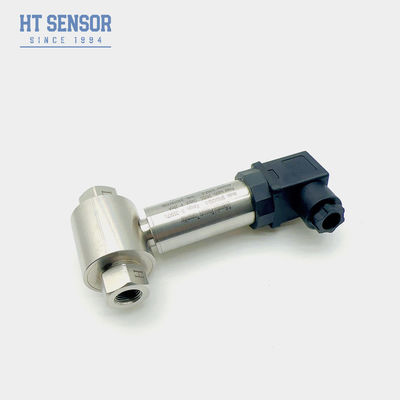

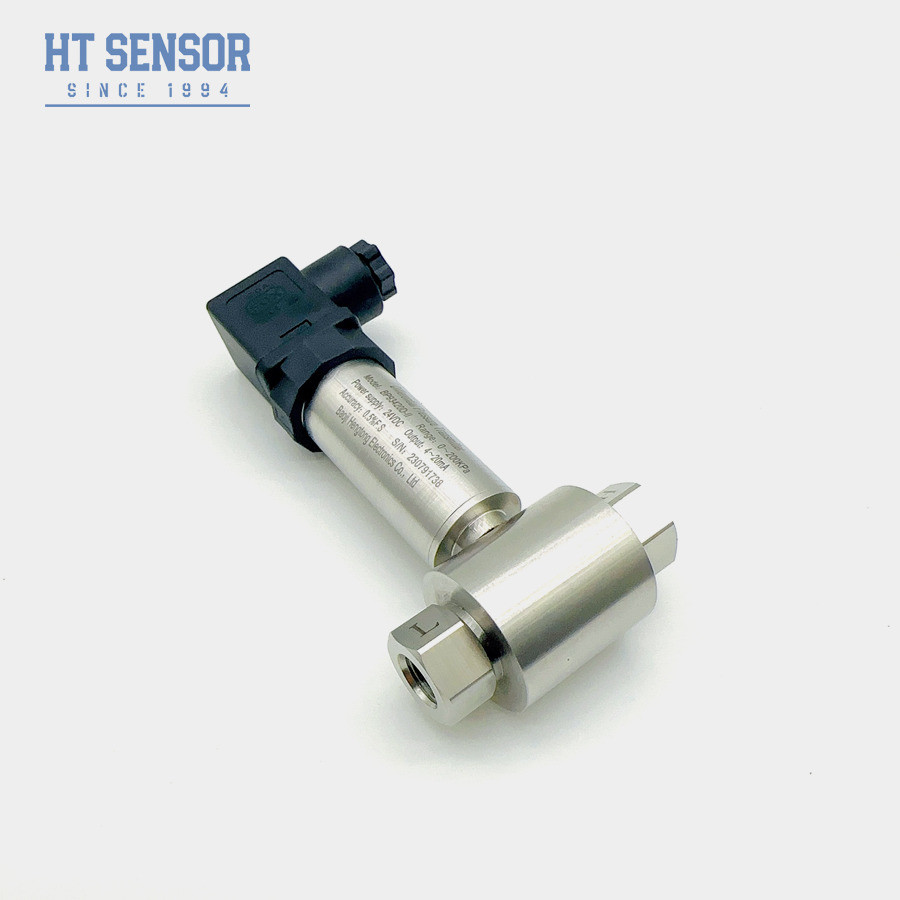

24 वीडीसी अंतर दबाव ट्रांसमीटर G1/4 1/4NPT 4-20mA पाइप डीपी ट्रांसमीटर
Product Details
| मॉडल नं.: | BP93420DII | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| संरक्षण रेटिंग: | IP65 | वजन: | ~0.45kg |
| परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग | एचएस कोड: | 9026201090 |
| प्रकार: | दबाव अंतर प्रेषक | मापने का माध्यम: | तरल |
| शुद्धता: | 0.25%, 0.5% | दबाव सीमा: | 0-10kpa...~2MPa |
| प्रमुखता देना |
24 वीडीसी अंतर दबाव ट्रांसड्यूसर,अंतर दबाव ट्रांसड्यूसर G1/4,4-20mA पाइप डीपी ट्रांसमीटर |
||
Product Description
BP93420DIIDविभेदकपीपुनरुत्थानटीरैंसमिटर
अंतर दबाव ट्रांसमीटर का परिचयः
BP93420DII अंतर दबाव ट्रांसमीटर औद्योगिक तेल से भरा सिलिकॉन डायफ्राम अंतर सेंसर है,यह औद्योगिक ग्रेड सेंसर सटीक अंतर दबाव माप के लिए तेल से भरे सिलिकॉन डायफ्राम का उपयोग करता है, जिससे यह औद्योगिक वातावरण के लिए एक विश्वसनीय विकल्प बन जाता है।
अंतर दबाव ट्रांसमीटरपिज़ोरेसिटिव द्वारा इकट्ठा किया जाता है-सिलिकॉन अंतर दबाव सेंसर, और आवास हैस्टेनलेस स्टीलसंरचना। अंतर दबाव ट्रांसमीटरनमी प्रतिरोधी, जल प्रतिरोधी और संक्षारण प्रतिरोधी है। यह कठोर वातावरण और बाहरी परिस्थितियों में काम कर सकता है। ट्रांसमीटर की मात्रा छोटी और वजन कम है,जो प्रक्रिया पाइपलाइन पर स्थापित किया जा सकता है और समर्थित है. ट्रांसमीटर है कि एक आधार या ब्रैकेट की आवश्यकता के साथ तुलना में, यह बहुत स्थापना और रखरखाव की लागत को कम करता है या प्रेस-नेतृत्व ट्यूब के माध्यम से जुड़े.यह व्यापक रूप से लागू हैएडीबॉयलर, भूमिगत वेंटिलेशन और अन्य विद्युत और खनन उद्योगों के लिए वायु आपूर्ति में, साथ ही सुपर क्लीन कार्यशाला के लिए स्वचालित दबाव का पता लगाने के प्रक्रिया नियंत्रण क्षेत्र में।यह अंतर दबाव के लिए उपयुक्त हैया दबावचिकित्सा उपचार, रासायनिक फाइबर, बिजली, धूल रहित घर आदि के लिए माप।ट्रांसमीटर व्यापक तापमान क्षतिपूर्ति के साथ स्वामित्व वाले वर्तमान आउटपुट का उपयोग करता है और ट्रांसड्यूसर वातावरण के बावजूद स्थिर शून्य प्रदान करता है.
उत्पाद की विशेषताएं:
1. ट्रांसमीटर में स्टेनलेस स्टील संरचनात्मक डिजाइन है, जिससे यह कॉम्पैक्ट और स्थापित करना आसान है
2यह सख्त तापमान मुआवजे और उम्र बढ़ने की जांच से गुजरता है, स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है
3विद्युत इंटरफेस को प्लग-इन या प्रत्यक्ष वायरिंग विकल्प के रूप में चुना जा सकता है।
आवेदन:
1.औद्योगिक प्रक्रिया परीक्षण और नियंत्रण
2.स्तर माप और नियंत्रण
3.ऑक्सीजन, CO2, नाइट्रोजन, गैस वाष्प के लिए उपलब्ध
4पाइपलाइन दबाव परीक्षण
| प्रदर्शन मापदंड | |
| माप सीमा | 0-10KPa...~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa) ०-७० डिग्री सेल्सियस, १०-७० डिग्री सेल्सियस |
| परिचालन तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0.5~4.5V | 5 वीडीसी |
स्थापना युक्तियाँः
1स्थापना की स्थिति का चयनः यह सुनिश्चित करने के लिए उपयुक्त स्थापना की स्थिति का चयन करें कि ट्रांसमीटर अंतर दबाव को सटीक रूप से माप सके।कंपन वाले स्थानों पर स्थापना से बचें, सदमे या तापमान परिवर्तन।
2पाइप तैयार करना: अंतर दबाव प्रेषक स्थापित करने से पहले सुनिश्चित करें कि पाइप प्रणाली तैयार है, जिसमें स्वच्छ पाइप शामिल हैं, अशुद्धियों से मुक्त हैं और सील होने की समस्याएं हैं।
3तन्यता की जाँचः रिसाव की समस्याओं से बचने के लिए स्थापना के दौरान तन्यता सुनिश्चित करें। जोड़ों की विश्वसनीय सील सुनिश्चित करने के लिए उपयुक्त सील सामग्री और फास्टनरों का उपयोग करें।
4स्थापना की दिशा: अंतर दबाव ट्रांसमीटर के डिजाइन और आवश्यकताओं के अनुसार,ट्रांसमीटर की इनपुट और आउटपुट दिशा सामान्य द्रव प्रवाह सुनिश्चित करने और गलत अंतर दबाव माप से बचने के लिए सही ढंग से स्थापित है.
5ग्राउंड प्रोटेक्शनः सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए अंतर दबाव ट्रांसमीटर को ग्राउंड प्रोटेक्शन की आवश्यकता होती है।स्थापना वातावरण और आवश्यकताओं के अनुसार ट्रांसमीटर को सही ढंग से ग्राउंड करें, और सुनिश्चित करें कि ग्राउंडिंग अच्छी है।
| आदेश मार्गदर्शक | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa...~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: आप मुझे कब तक जवाब देंगे?
A:हम आपसे जल्द से जल्द संपर्क करेंगे लेकिन 12 घंटे के भीतर
प्रश्नः क्या मैं कुछ नमूने प्राप्त कर सकता हूँ?
एकः हाँ, नमूना आदेश गुणवत्ता की जाँच और बाजार परीक्षण के लिए उपलब्ध है। लेकिन आपको एक्सप्रेस लागत का भुगतान करना होगा।
प्रश्न: आप कितनी जल्दी उत्पादन की व्यवस्था कर सकते हैं?
एकः एक बार जब आप अपने उत्पाद की पुष्टि प्राप्त करते हैं और अग्रिम भुगतान प्राप्त करते हैं, तो उत्पादन तुरंत शुरू हो जाएगा।
प्रश्न: डिलीवरी का समय क्या है?
एकः यह आमतौर पर छोटे आदेश के लिए 3-5 कार्य दिवसों और बड़े आदेश के लिए 10-15 दिनों के बारे में लेता है।
प्रश्न: आपके पास क्या प्रमाणपत्र हैं?
A:ISO9000, CE, विस्फोट-सबूत प्रमाणन, RoHs तैयार है। और माल की डिलीवरी से पहले, तीसरे पक्ष द्वारा जारी गुणवत्ता और सुरक्षा निरीक्षण प्रमाणन भी पेश किया जा सकता है।
प्रश्न: आपकी वारंटी की शर्तें क्या हैं?
उत्तर: हम 24 महीने की वारंटी देते हैं।
प्रश्नः क्या आप OEM और अनुकूलित सेवा प्रदान कर सकते हैं?
एकः हाँ, OEM और ODM दोनों उपलब्ध हैं, हमारे पास पेशेवर आर एंड डी विभाग है जो आपके लिए पेशेवर समाधान प्रदान कर सकता है।
