| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP156-M |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP156-M | घर निर्माण की सामग्री: | 316LS.S. या 304S.S. |
|---|---|---|---|
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | ट्रेडमार्क: | एचटी सेंसर |
| उत्पत्ति: | चीन | संरचना का प्रकार: | दबाव ट्रांसमीटर सेंसर |
| मापने का माध्यम: | तरल और हवा | दबाव सीमा: | 0kpa~10kpa...35MPa |
| अधिभार: | 1.5X | अनुकूलन: | ओईएम और ओडीएम |
| प्रमुखता देना: | mini pressure transmitter sensor,M12 connector pressure transducer,BP156-M pressure sensor |
||

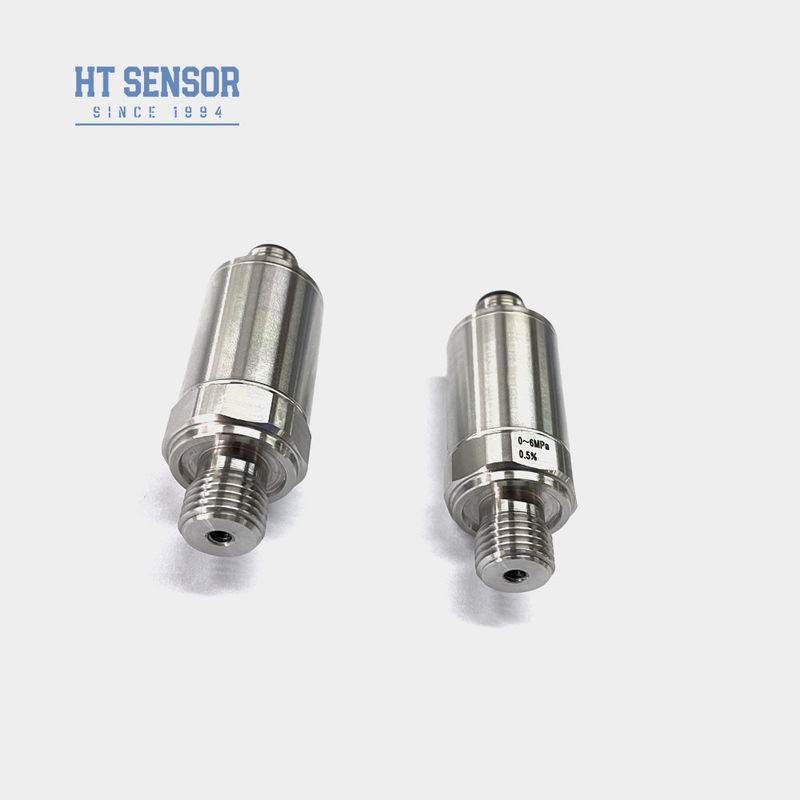

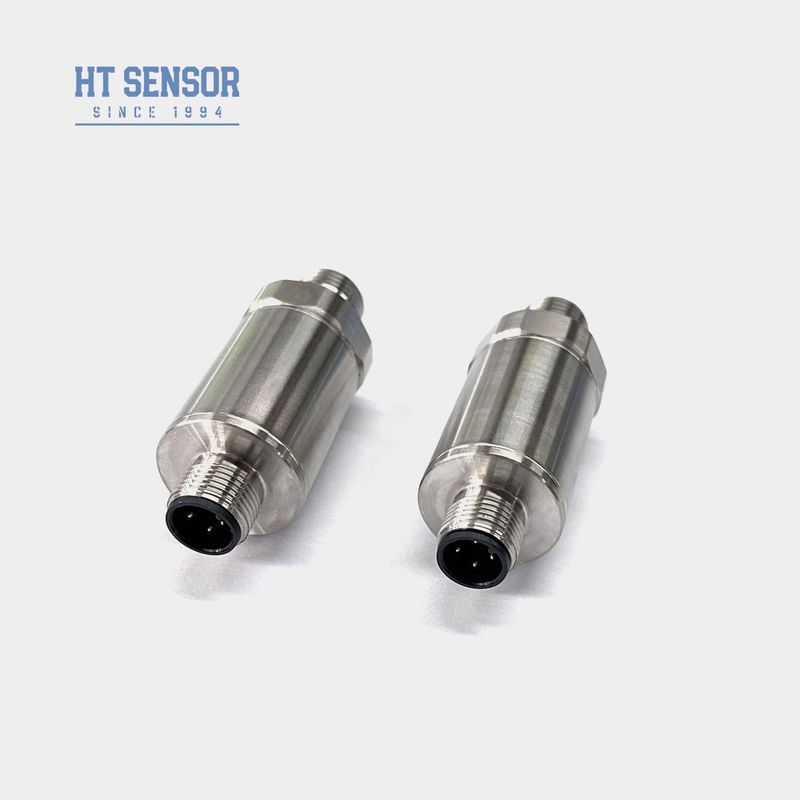

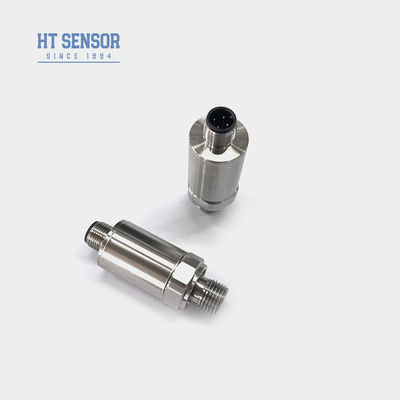

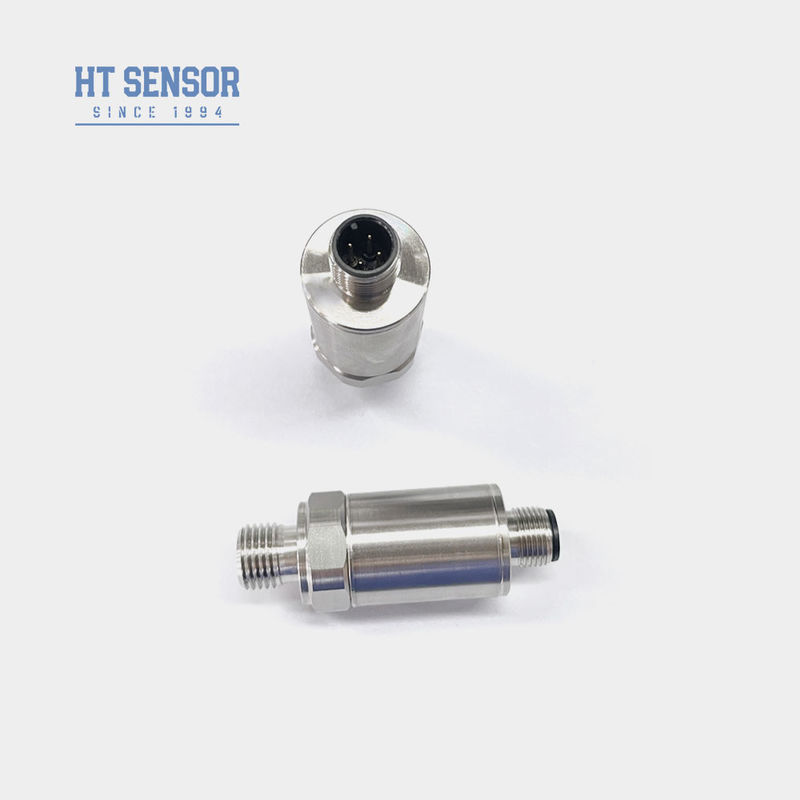

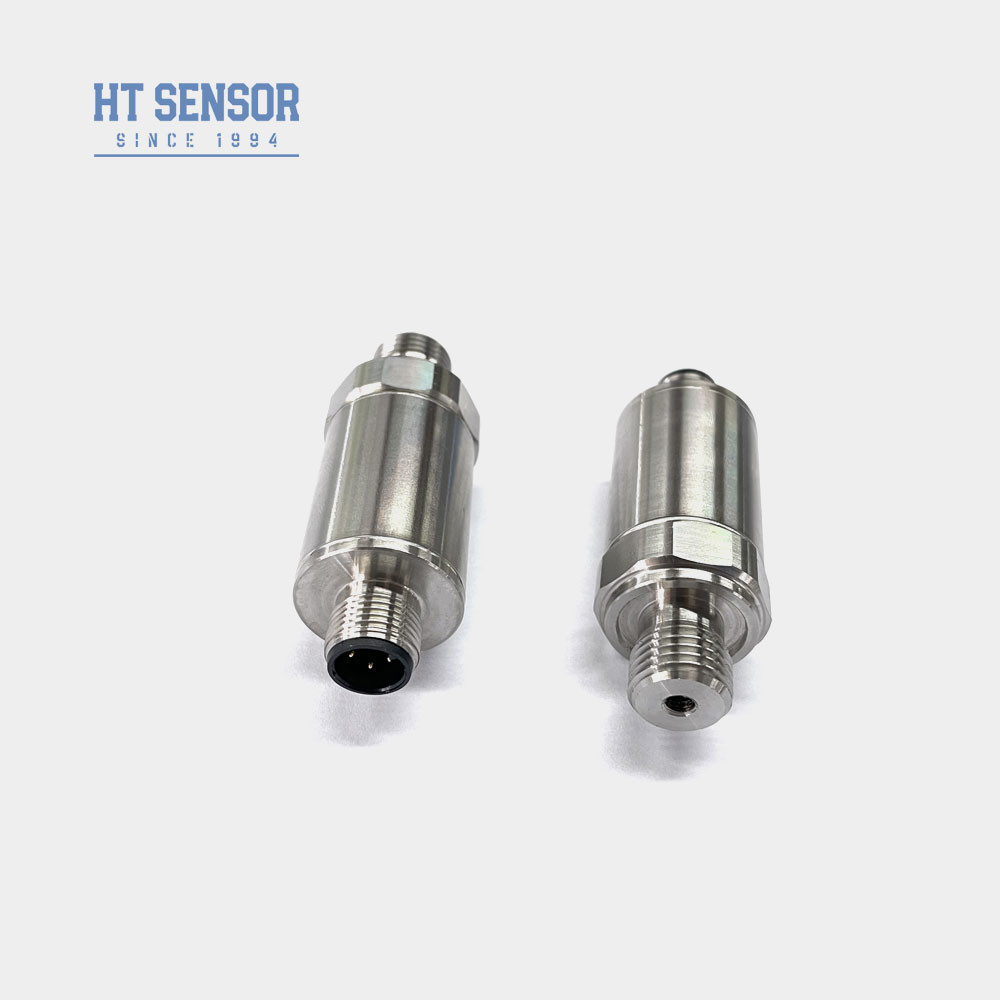

BP156-M दबाव ट्रांसमीटर
M12 मिनी दबाव ट्रांसमीटर सेंसर का परिचय:
बीपी156-एम माइक्रोप्रेशर ट्रांसमीटर सेंसर एचटी19 सीरीज के तेल से भरे हुए कोर का उपयोग सिग्नल मापने के तत्व के रूप में करता है। पीसीबी के डिजिटल प्रवर्धन के बाद, पीसीबी को एक अलग आकार में बदल दिया जाता है।यह मानक आउटपुट सिग्नल (4-20mA) में परिवर्तित किया जाता है.0-10v.0.5-4.5v आदि) छोटे आकार, बिजली की आपूर्ति की विस्तृत श्रृंखला, विविध आउटपुट संकेत, विभिन्न अनुप्रयोगों के लिए उपयुक्त।
उपयोगकर्ता फील्ड वातावरण के अनुसार थ्रेडेड इंटरफेस या आउटपुट कनेक्टर को अनुकूलित कर सकते हैं। हम अपने ग्राहकों के साथ एक जीत-जीत की स्थिति प्राप्त करने के लिए अपनी पूरी कोशिश करेंगे।
उत्पाद की विशेषताएंM12 मिनी दबाव ट्रांसमीटर सेंसर का:
आवेदनM12 मिनी दबाव ट्रांसमीटर सेंसर का:
| प्रदर्शन मापदंड M12 मिनी दबाव ट्रांसमीटर सेंसर का: | |
|---|---|
| माप सीमा | 0kPa ~ 10kPa...20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.15kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
| आदेश मार्गदर्शिकामिनी दबाव ट्रांसमीटर सेंसर का | |||||||||
| BP15X | एनालॉग दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.5 मीटर | ||||||
| 7 | मिनी हिरश्मान कनेक्टर | 8 | बड़ा हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) केपीए या एमपीए |
एक्सः वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | ||||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | ||||||
| S4 | 0~10mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | अन्य ((¢50.4 फ्लैंज) | ||||||||
| कोड | विद्युत कनेक्शन | ||||||||
| बी1 | हर्शमैन | ||||||||
| बी2 | पीजी7 | ||||||||
| B3 | केबल सील आउटलेट 1.5 मीटर | ||||||||
| B4 | अन्य | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
