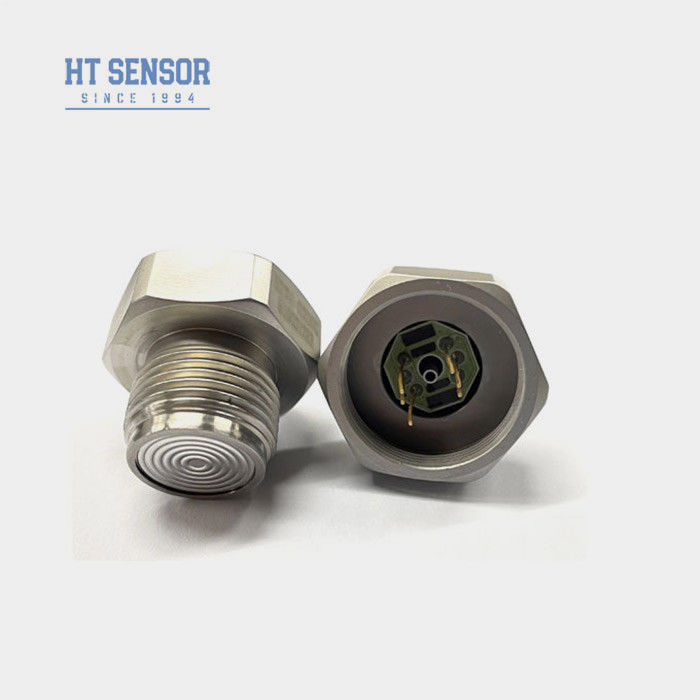

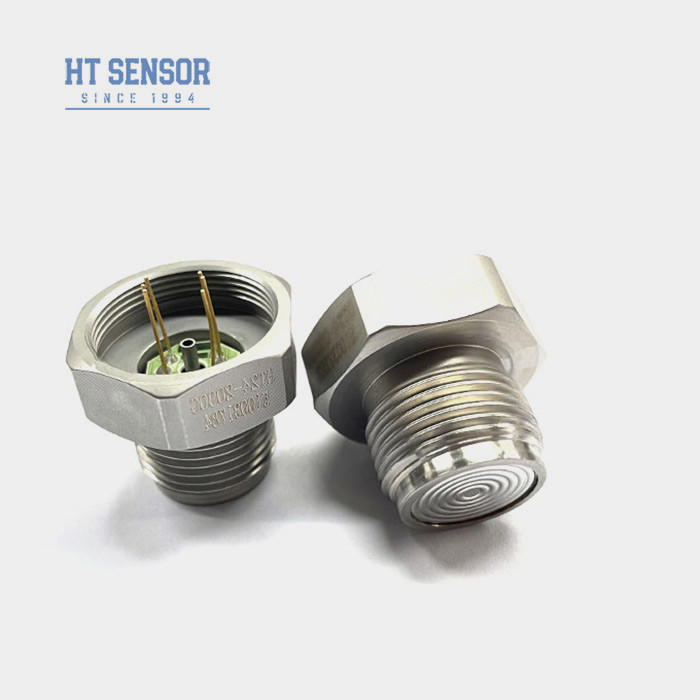

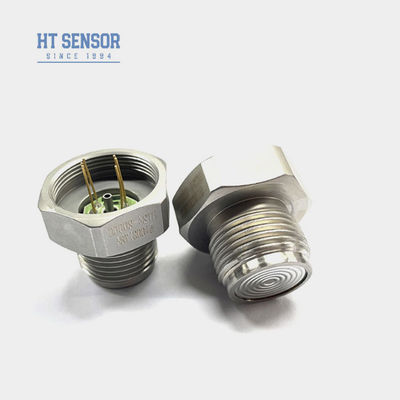

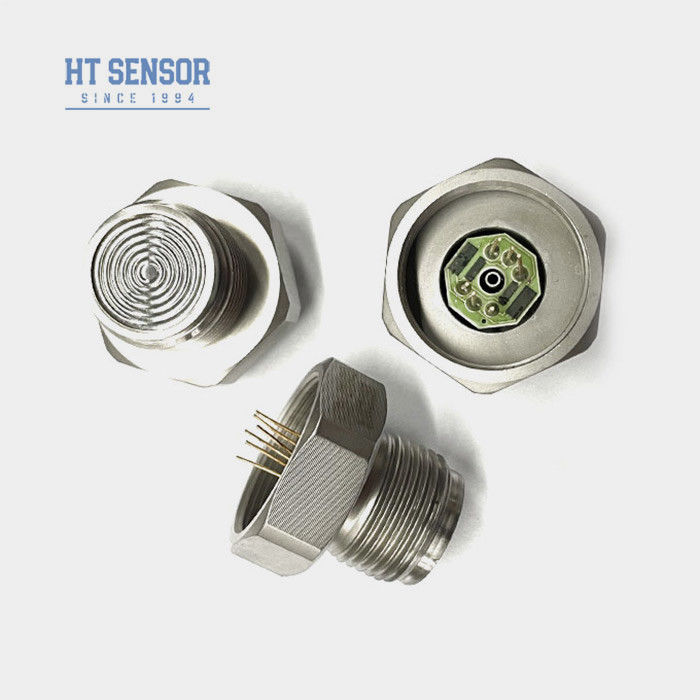

HT24 फ्लश सिलिकॉन दबाव सेंसर स्वच्छ पर्यावरण तरल दबाव सेंसर सेल
Product Details
| प्रतिरूप संख्या।: | HT24 | धागा: | G1/2 M20*1.5 |
|---|---|---|---|
| तारों का प्रकार: | सोने की चादर वाले कोवर पिन या चार तार | मापने का माध्यम: | हवा और तरल |
| श्रेणी: | 0-10kpa~20mpa | शक्ति: | 1.5mA |
| प्रकार: | पीज़ोरेसिटिव सिलिकॉन प्रेशर सेंसर | आउटपुट सिग्नल प्रकार: | एनालॉग प्रकार एमवी सिग्नल |
| सामग्री: | 316L एस. एस. | अनुकूलन: | उपलब्ध OEM और ODM |
| प्रमुखता देना |
HT24 फ्लश सिलिकॉन दबाव सेंसर,सिलिकॉन दबाव सेंसर स्वच्छ पर्यावरण,स्वच्छ पर्यावरण तरल दबाव सेंसर |
||
Product Description
स्वच्छ पर्यावरण तरल माप के लिए HT24 फ्लश सिलिकॉन प्रेशर सेंसर
HT24पीजोरेसिस्टिवसिलिकॉन प्रेशर सेंसर
फ्लश सिलिकॉन प्रेशर सेंसर का परिचय:
HT24 सिलिकॉन प्रेशर सेंसर एक एम्बेडेड डायाफ्राम सेंसर है। प्रेशर सेंसर खाद्य-ग्रेड तेल भरने की तकनीक का उपयोग करता है। उत्पाद फ्लैट फिल्म संरचना को अपनाता है, जो साफ करने में आसान, उच्च विश्वसनीयता वाला है, जो गोंद और अन्य चिपचिपे तरल दबाव और स्तर माप के लिए उपयुक्त है। सेंसर एक उच्च संवेदनशीलता वाले सिलिकॉन प्रेशर चिप का उपयोग करता है। सेंसर को आवास में वेल्ड किया जाता है और यह लीक नहीं होता है। लीक ओ-रिंग सील की तुलना में अधिक विश्वसनीय हैं। आसान सफाई और स्थापना के लिए थ्रेडेड निर्माण के साथ फ्लश डायाफ्राम प्रेशर सेंसर।
प्रेशर सेंसर डिस्पोजेबल सिलिकॉन तेल भरने की तकनीक का उपयोग करता है। डायाफ्राम द्वारा महसूस किया गया दबाव सिलिकॉन तेल के माध्यम से प्रेशर चिप तक प्रेषित होता है, और मुआवजा सर्किट दबाव संकेत को एक रैखिक विद्युत संकेत में सही करता है। यह स्केलिंग, अस्वच्छ और चिपचिपे जाम और अन्य समस्याओं को रोक सकता है। खाद्य, दवा, शराब और अन्य स्वास्थ्य उद्योगों और मापने वाले मीडिया में व्यापक रूप से उपयोग किया जाता है जो दूषित हो सकते हैं।
उत्पाद विशेषताएँफ्लश सिलिकॉन प्रेशर सेंसर:
- उन्नत तकनीक और 316L स्टेनलेस स्टील आवास का उपयोग करना, साथ ही डायाफ्राम के लिए टाइटेनियम और हैस्टेलॉय जैसी सामग्री
- तापमान मुआवजा और शून्य-बिंदु के लिए मोटी-फिल्म सर्किट का उपयोग करना सुधार
- उत्कृष्ट विश्वसनीयता, दोहराव और स्थिरता
- फ्लश डायाफ्राम संरचना, जो इसे साफ करना आसान बनाती है
- 316L के साथ गैर-संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
- खाद्य और पेय उद्योग
- औद्योगिक प्रक्रिया नियंत्रण
- फार्मास्युटिकल उद्योग
- बिजली की आपूर्ति: ≤2mA DC (विशिष्ट 1.5mA DC)
- इनपुट प्रतिबाधा : 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधा: 2.5KΩ~6KΩ
- विद्युत कनेक्शन: गोल्ड-प्लेटेड कोवर पिन या 100 मिमी उच्च तापमान वाले तार।
| प्रदर्शन पैरामीटरफ्लश सिलिकॉन प्रेशर सेंसर: | |||||
| माप सीमा | गेज (जी) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| पूर्ण (ए) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| सीलबंद (एस) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Typ | अधिकतम | इकाई | |||
| गैर-रैखिकता | ±0.15 | ±0.3 | %F.S | ||
| दोहराव | 0.05 | 0.1 | %F.S | ||
| हिस्टैरिसीस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर आउटपुट | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट तापमान। बहाव | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| पूर्ण पैमाने पर तापमान। बहाव | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| मुआवजा तापमान। | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| ऑपरेटिंग तापमान | -20~80 | ºC | |||
| भंडारण तापमान | -40~125 | ºC | |||
| अनुमेय अधिभार | पूर्ण पैमाने के 3 गुना या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5X पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | F.S/वर्ष | |||
| डायाफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई बदलाव नहीं | ||||
| सदमे | 100g,11ms | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वज़न | ~55g | ||||
| पैरामीटर निम्नलिखित शर्तों के तहत परीक्षण किए जाते हैं: 1.5mA @25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |
|
| विद्युत कनेक्शन और मुआवजा |
|
| चयन उदाहरण |
| आदेश देने के सुझाव |
- 1. आवश्यक वायुहीनता प्राप्त करने के लिए असेंबली के दौरान कोर आकार और ट्रांसमीटर आवास के बीच फिट पर ध्यान दें2. आवास की असेंबली के दौरान, सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और जाम या क्षति से बचने के लिए समान दबाव डालें।
- 3. यदि मापा गया माध्यम कोर डायाफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो ऑर्डर देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
- 4. डायाफ्राम विरूपण या भेदन के कारण कोर को नुकसान से बचाने के लिए सेंसर डायाफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें।
- 5. गेज प्रेशर कोर के प्रेशर पोर्ट को वातावरण के लिए खुला रखें और कोर नकारात्मक प्रेशर चैंबर में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
- 6. यदि पिन लीड में कोई बदलाव होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें
