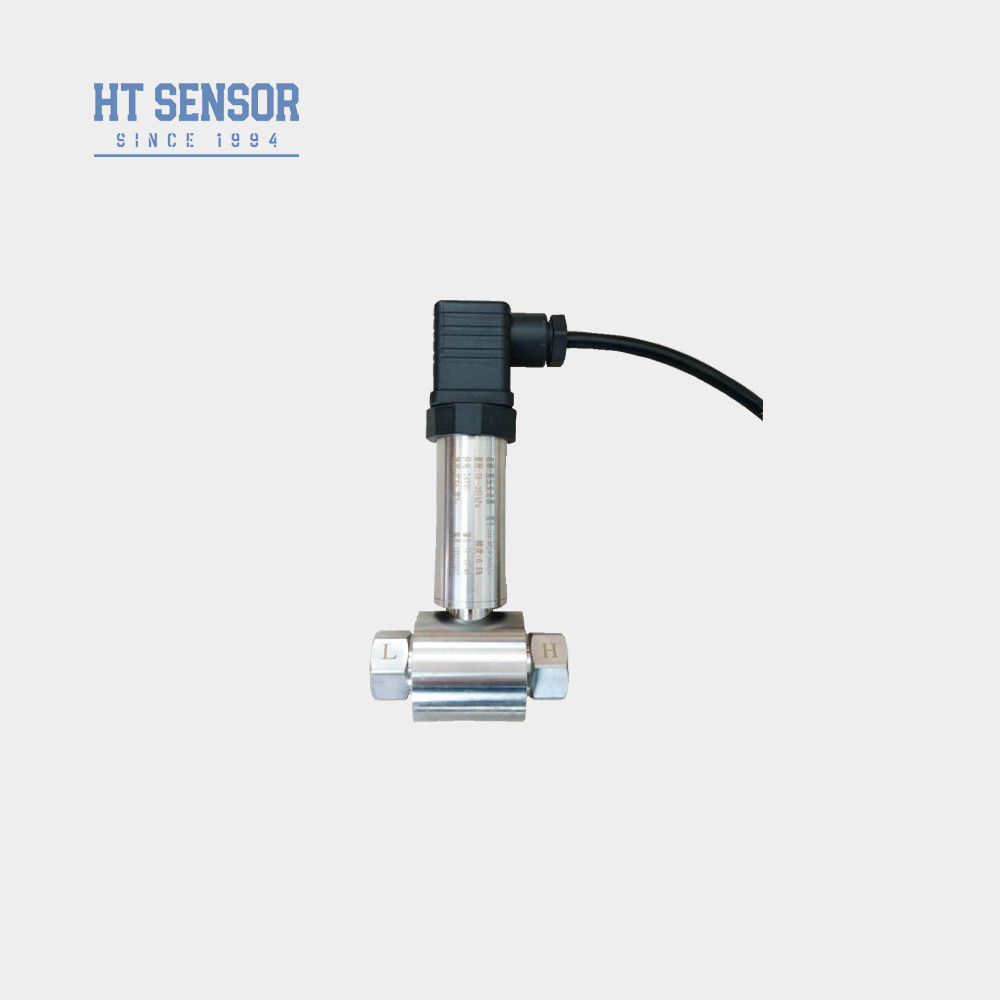

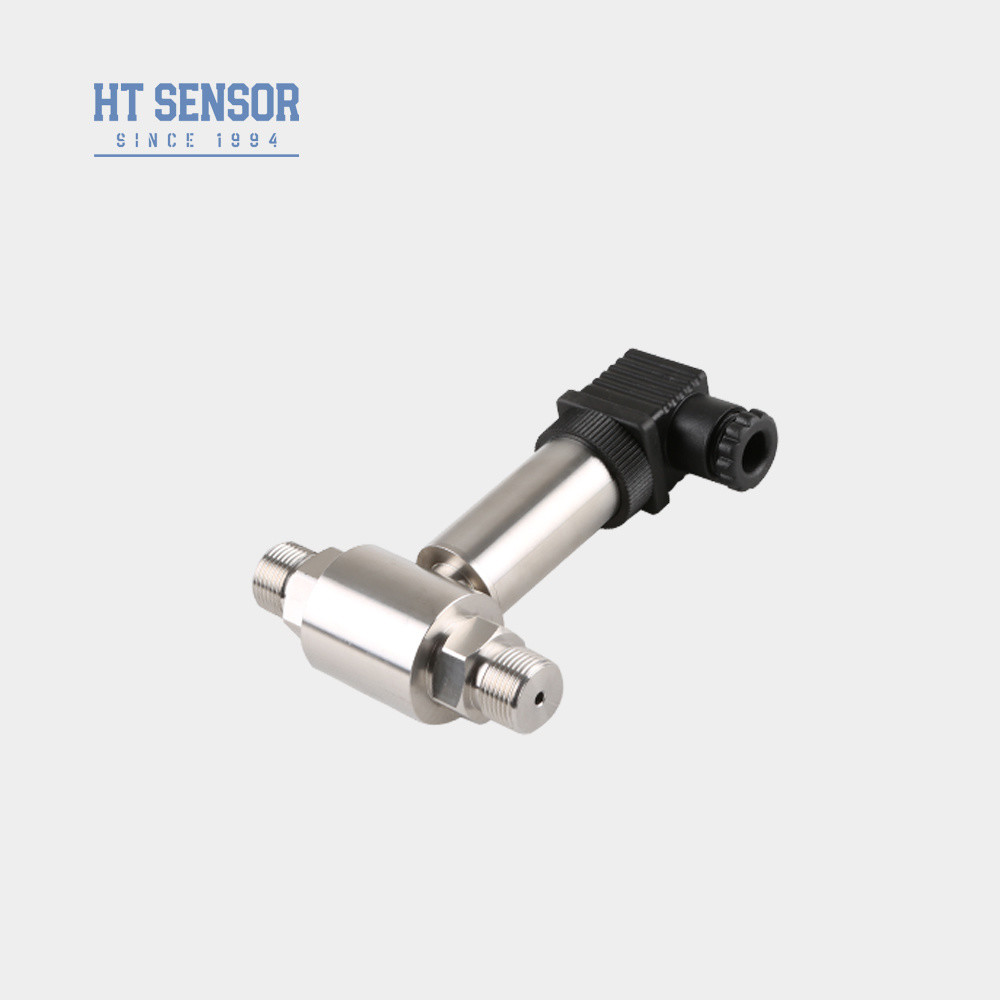

BP93420D-II द्रव परीक्षण के लिए डीआईएन के साथ अंतर दबाव ट्रांसमीटर अंतर स्तर सेंसर
Product Details
| मॉडल: | BP93420D-II | रेंज: | 0-10kpa~2MPa |
|---|---|---|---|
| शक्ति: | 24वीडीसी(12-32वीडीसी) | आउटपुट: | 4-20mA 0-10v इत्यादि |
| सामग्री: | स्टेनलेस स्टील | धागा: | पुरुष और महिला G1/4 m20*1.5 और इतने पर |
| दबाव प्रकार: | अंतर दबाव ट्रांसमीटर सेंसर | संरक्षण वर्ग: | IP65 |
| कार्य तापमान: | 0-60 ℃ | कनेक्टर: | बिग डीआईएन या ओईएम |
| प्रमुखता देना |
DIN differential pressure transmitter,liquid test differential level sensor,BP93420D-II pressure transmitter with warranty |
||
Product Description
BP93420D-II द्रव परीक्षण के लिए डीआईएन के साथ अंतर दबाव ट्रांसमीटर अंतर स्तर सेंसर
BP93420DIIDविभेदकपीपुनरुत्थानट्रांसमीटर
अंतर दबाव ट्रांसमीटर सेंसर का परिचयः
BP93420DII एक अंतर दबाव ट्रांसमीटर है जो एक प्रसारित सिलिकॉन पिज़ोरेसिटिव सेंसर से सुसज्जित है, जिसमें पाइपलाइनों या आवेग लाइनों से कनेक्शन के लिए दोहरे दबाव पोर्ट हैं।यह उपकरण गैस और तरल दोनों माध्यमों में दबाव अंतर को मापने के लिए डिज़ाइन किया गया है, अत्यधिक दबाव, वैक्यूम और निकट-स्थिर स्थितियों को संभालने में सक्षम है।
सेंसर ठोस अवस्था के सिरेमिक डायफ्राम का उपयोग करता है जो लागू दबाव के तहत विकृत होता है, जिसके परिणामस्वरूप तनाव प्रतिरोध में आनुपातिक परिवर्तन पैदा करता है।इस संकेत को आवास के भीतर एक एकीकृत इलेक्ट्रॉनिक कनवर्टर द्वारा संसाधित किया जाता है, जो एक मानकीकृत 010 V या 420 mA सिग्नल आउटपुट करता है।
घुमावदार कनेक्शनों द्वारा स्थापना की सुविधा होती है, जिससे ट्रांसमीटर विभिन्न औद्योगिक और स्वच्छता अनुप्रयोगों के लिए उपयुक्त होता है।विशिष्ट उपयोग के मामलों में हीटिंग सिस्टम में दबाव अंतर की निगरानी (आपूर्ति और वापसी लाइनों के बीच) शामिल हैं, साथ ही फिल्टर, प्रशंसक और कंप्रेसर को नियंत्रित करता है।
उत्पाद की विशेषताएंअंतर दबाव ट्रांसमीटर सेंसर काः
- ट्रांसमीटर एक स्टेनलेस स्टील संरचना डिजाइन है, यह कॉम्पैक्ट और स्थापित करने के लिए आसान बना देता है
- यह सख्त तापमान क्षतिपूर्ति और उम्र बढ़ने की जांच से गुजरता है, स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है
- विद्युत इंटरफ़ेस को प्लग-इन या प्रत्यक्ष वायरिंग विकल्प के रूप में चुना जा सकता है।
आवेदनअंतर दबाव ट्रांसमीटर सेंसर काः:
- पेट्रोलियम, रासायनिक, बिजली और जल विज्ञान जैसे उद्योगों के पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त।
- पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे औद्योगिक ऑन-साइट प्रक्रियाओं में लागू
- पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप
| प्रदर्शन मापदंडअंतर दबाव ट्रांसमीटर सेंसर काः | |
|---|---|
| माप सीमा | 0-10KPa......~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5% F.S./Year ((≤200KPa) ±0.2% F.S./Year ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| मुआवजा तापमान | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| परिचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~100°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| 0.5 ∙4.5V | 5 वीडीसी |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2विश्वसनीय संचालन सुनिश्चित करने के लिए माप बिंदु और ट्रांसमीटर के बीच तीन-वाल्व मनिफोल्ड स्थापित करने की सिफारिश की जाती है,ट्रांसमीटर के सकारात्मक और नकारात्मक दबाव कक्षों पर धीमी और समान दबाव लागू सुनिश्चित करना.
3स्थापना के दौरान, स्थापना स्थान के उत्पाद पर प्रभाव को कम करने के लिए दोनों छोरों पर दबाव इंटरफेस को क्षैतिज रूप से रखने की सलाह दी जाती है।
4. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप,कृपया हमारी कंपनी को सूचित करें और आदेश में इन आवश्यकताओं को निर्दिष्ट करें
| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa......~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ¢ 5 वीडीसी | S6 | 0 ̊10 वीडीसी | |||||
| S3 | 0 ̊5 वीडीसी | S7 | 0.5 ∙4.5 वीडीसी | |||||
| S4 | 010mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
