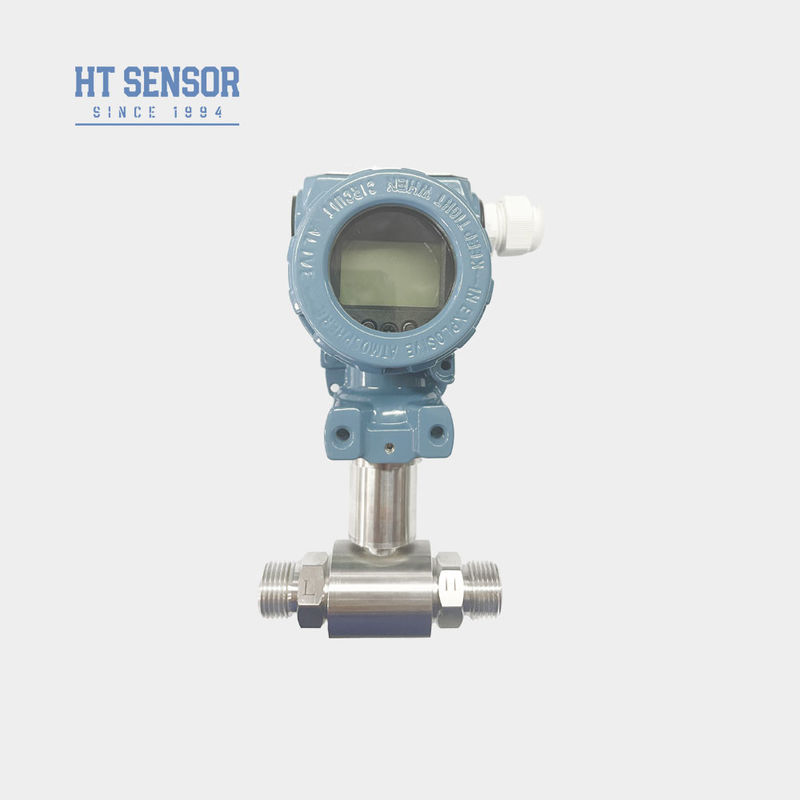

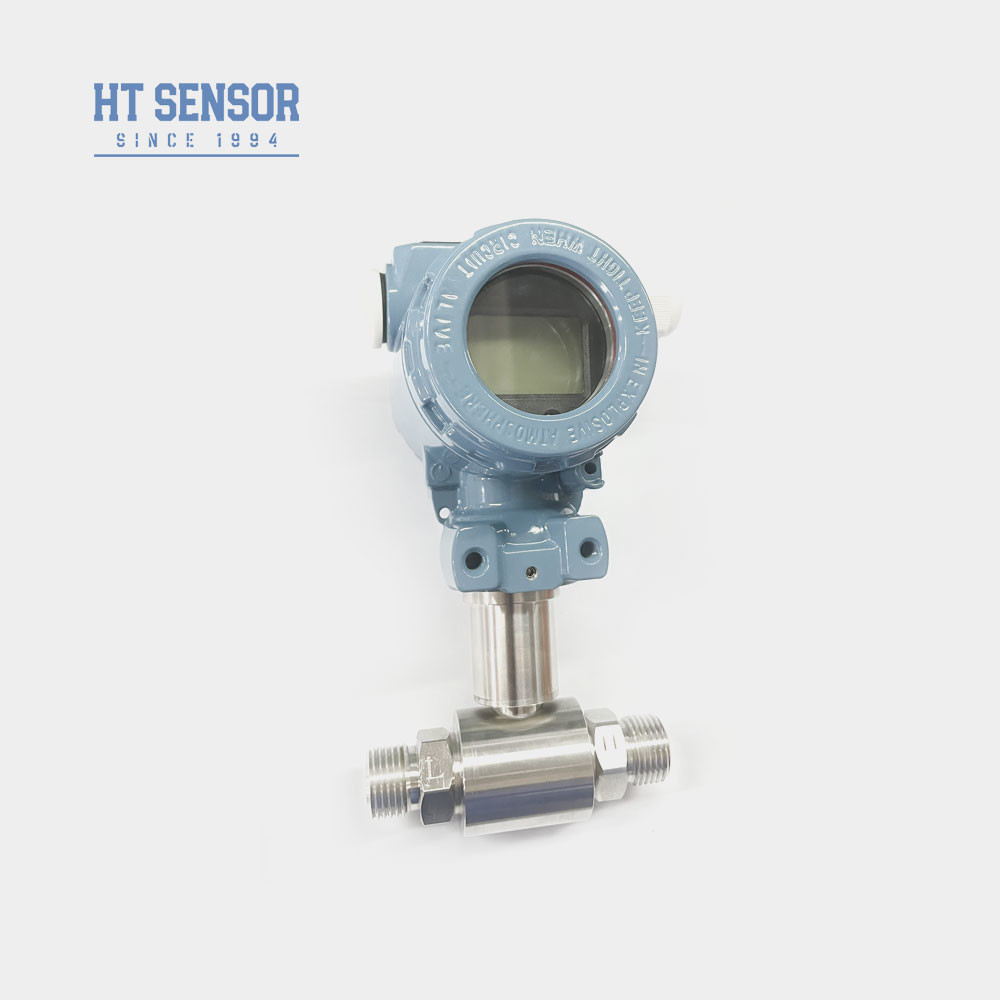

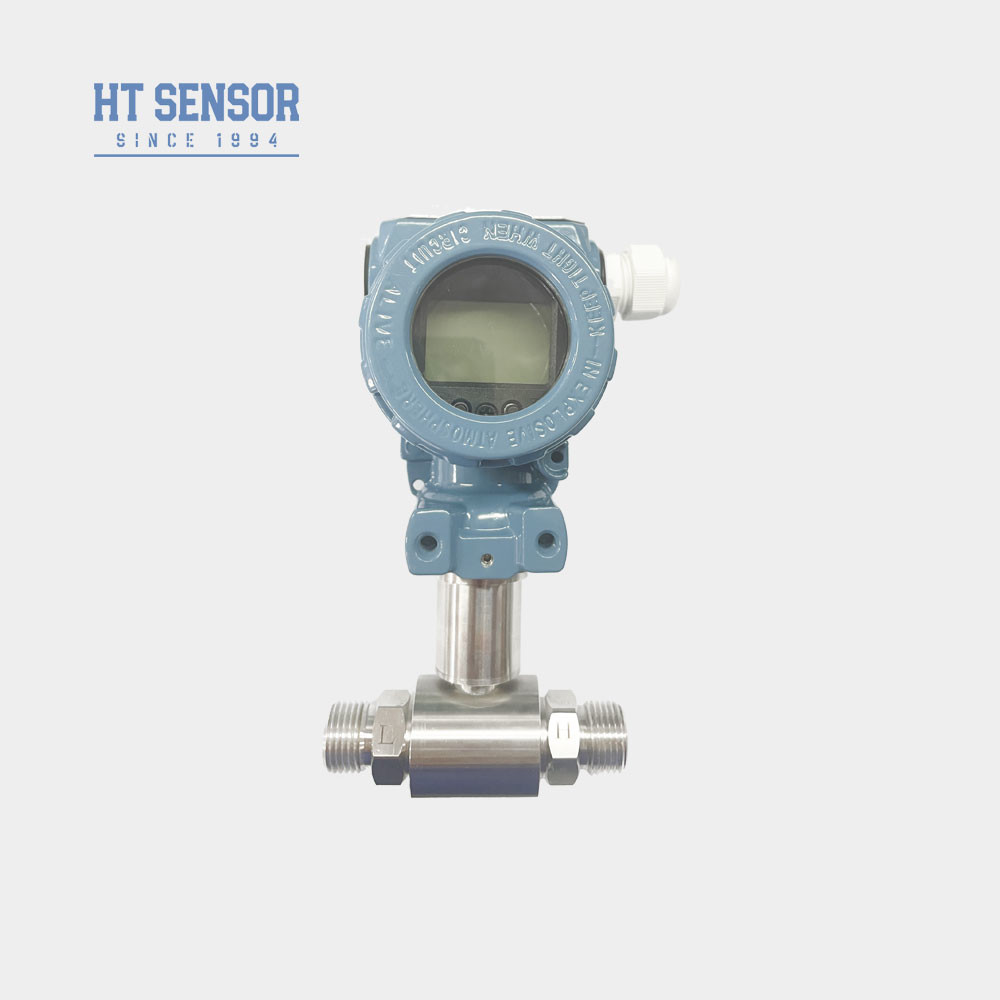

BP93420D-III पानी और तेल अंतर स्तर ट्रांसमीटर के लिए अंतर दबाव ट्रांसमीटर सेंसर
Product Details
| मॉडल: | BP93420D-II | रेंज: | 0-10kpa~2MPa |
|---|---|---|---|
| शक्ति: | 5 वीडीसी 24 वीडीसी | आउटपुट: | 0.5-4.5V 4-20mA 0-10v और इसी तरह |
| सामग्री: | स्टेनलेस स्टील | धागा: | पुरुष और महिला |
| दबाव प्रकार: | अंतर दबाव | संरक्षण वर्ग: | IP65 |
| कार्य तापमान: | 0-60 ℃ | कनेक्टर: | बिग डीआईएन या ओईएम |
| प्रमुखता देना |
water differential pressure transmitter,oil level differential transmitter,BP93420D-III pressure sensor |
||
Product Description
BP93420D-III जल और तेल के लिए अंतर दबाव ट्रांसमीटर सेंसर
BP93420DIII Dअंतर Pदबावट्रांसमीटर
अंतर दबाव ट्रांसमीटर सेंसर का परिचय:
BP93420D-III 2088 डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर के साथ अंतर दबाव ट्रांसमीटर सेंसर। जब मापा गया माध्यम का दबाव अंतर सेंसर के दोनों तरफ नालीदार डायाफ्राम पर स्थित होता है, तो सेंसर चिप व्हीटस्टोन ब्रिज का आउटपुट सिग्नल दबाव अंतर के साथ एक अच्छा रैखिक संबंध रखता है, और दबाव अंतर को सटीक रूप से मापा जा सकता है। यह पेट्रोलियम, रसायन, बिजली, जल विज्ञान और अन्य उद्योगों में पाइपलाइनों में विभिन्न गैसों और तरल पदार्थों के दबाव अंतर माप के लिए उपयुक्त है। 2088 स्ट्रक्चरल प्रेशर ट्रांसमीटर आयातित प्रेशर सेंसर को अपनाता है। लेजर रेसिस्टर ट्रिमिंग के लिए कंप्यूटर तापमान मुआवजा, एकीकृत जंक्शन बॉक्स डिजाइन। एक समर्पित टर्मिनल और डिजिटल डिस्प्ले से लैस, आसान स्थापना, अंशांकन और रखरखाव। तरल दबाव के माप को प्राप्त करने के लिए, और विभिन्न अवसरों, सभी मौसम के वातावरण और विभिन्न तरल पदार्थों के लिए उपयुक्त है।
उत्पाद सुविधाएँअंतर दबाव ट्रांसमीटर सेंसर:
- ट्रांसमीटर में एक स्टेनलेस स्टील संरचनात्मक डिजाइन है, जो इसे कॉम्पैक्ट और स्थापित करने में आसान बनाता है
- यह स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करते हुए, सख्त तापमान मुआवजा और एजिंग स्क्रीनिंग से गुजरता है
- विद्युत इंटरफ़ेस को प्लग-इन या डायरेक्ट वायरिंग विकल्प के रूप में चुना जा सकता है।
अनुप्रयोगअंतर दबाव ट्रांसमीटर सेंसर:
- पेट्रोलियम, रसायन, बिजली और जल विज्ञान जैसे उद्योगों की पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त है।
- पेट्रोलियम, रसायन, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे औद्योगिक ऑन-साइट प्रक्रियाओं में लागू
- पाइपलाइनों और भट्टी कक्षों के लिए दबाव माप
| प्रदर्शन पैरामीटरअंतर दबाव ट्रांसमीटर सेंसर | |
|---|---|
| माप सीमा | 0-10KPa……~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्ष अधिभार | ≤ रेटेड रेंज का 3 गुना |
| स्थिर दबाव | रेटेड रेंज या 7 MPa का 5 गुना के बीच न्यूनतम मान |
| सटीकता @ 25℃ | ±0.25% (विशिष्ट) ±0.5% (अधिकतम) |
| दोहराव | ±0.03% (Typ.) ±0.05%FS (अधिकतम) |
| हिस्टैरिसीस | ±0.03% (Typ.) ±0.05%FS (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष(≤200KPa) ±0.2%F.S/वर्ष(＞200KPa) |
| शून्य तापमान बहाव | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| स्पैन तापमान बहाव | ±0.01%FS/℃(＞100KPa), ±0.02%FS/℃ (≤100Kpa) |
| मुआवजा तापमान | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| ऑपरेटिंग तापमान | -30℃~80℃ |
| भंडारण तापमान | -40℃~100℃ |
| कंपन | 10g,55Hz ～ 2kHz |
| आवास सामग्री | 304,316L |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट-प्रूफ रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-प्रूफ |
| सुरक्षा रेटिंग | IP65 |
| वज़न | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 तार |
| 0～10/20mA |
3 तार |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| आदेश देने के सुझावअंतर दबाव ट्रांसमीटर सेंसर |
1. उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा गया माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2. विश्वसनीय संचालन सुनिश्चित करने के लिए, माप बिंदु और ट्रांसमीटर के बीच एक तीन-वाल्व मैनिफोल्ड स्थापित करने की सिफारिश की जाती है, जो ट्रांसमीटर के सकारात्मक और नकारात्मक दबाव कक्षों पर एक धीमी और समान दबाव अनुप्रयोग सुनिश्चित करता है।
3. स्थापना के दौरान, दबाव इंटरफेस को दोनों सिरों पर क्षैतिज रूप से रखना उचित है ताकि उत्पाद पर स्थापना स्थान के प्रभाव को कम किया जा सके।
4. मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप जैसी विशेष आवश्यकताओं के लिए, कृपया हमारी कंपनी को सूचित करें और आदेश में इन आवश्यकताओं को निर्दिष्ट करें
| आदेश गाइडअंतर दबाव ट्रांसमीटर सेंसर | ||||||||
| BP93420XX | प्रेशर ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa……~2MPa | |||||||
| कोड | बिजली की आपूर्ति | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 NPT पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| B1 | हिर्शमैन | |||||||
| B2 | PG7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| B4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
