50.4 मिमी विसारित सिलिकॉन दबाव सेंसर तरल परीक्षण के लिए उच्च तापमान दबाव सेंसर सेल
उत्पाद विवरण
| प्रतिरूप संख्या।: | एचटी-आईक्यूटी-बी | श्रेणी: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| तारों का प्रकार: | सोने से ढंके कोवर पिन या 4 तार | मापने का माध्यम: | हवा और तरल |
| डीआइए: | 50.4 मिमी | उत्पादन: | 100mv+-30mv |
| शक्ति: | 1.5mA | प्रकार: | विसारित सिलिकॉन दबाव सेंसर |
| आउटपुट सिग्नल प्रकार: | अनुरूप | सामग्री: | स्टेनलेस स्टील |
| अनुकूलन: | उपलब्ध | अनुकूलित अनुरोध | ||
| प्रमुखता देना |
50.4 मिमी विसारित सिलिकॉन दबाव सेंसर,फैला हुआ सिलिकॉन दबाव सेंसर उच्च तापमान,तरल परीक्षण के लिए उच्च तापमान दबाव सेंसर |
||
उत्पाद वर्णन

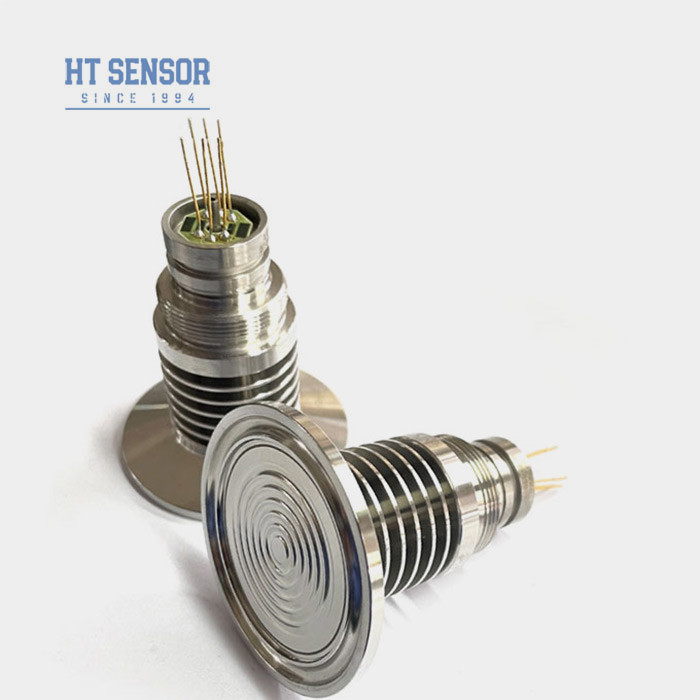

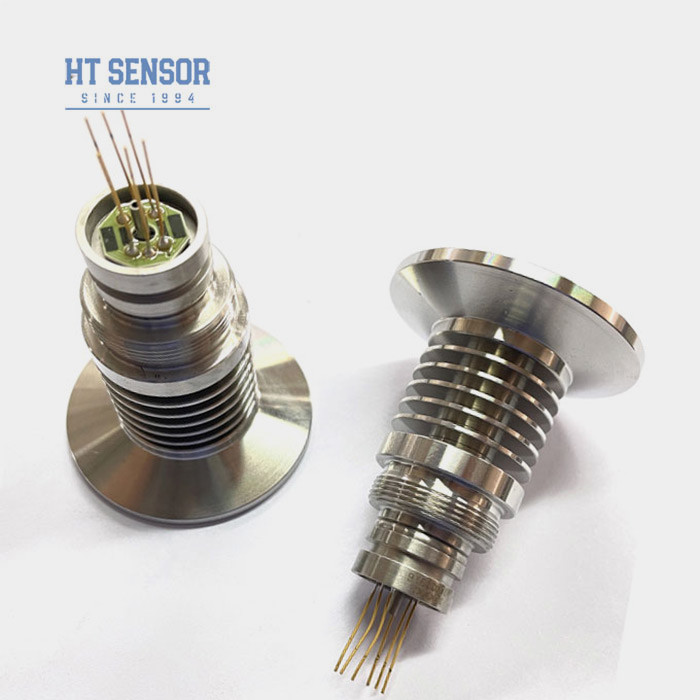

एचटी-आईक्यूटी-बी 50.4 मिमी उच्च तापमान फैल सिलिकॉन दबाव सेंसर तरल परीक्षण के लिए
एचटी-आईक्यूटी-बी पीज़ोरेसिस्टिवसिलिकॉनदबाव सेंसर
उच्च तापमान विसारित सिलिकॉन दबाव सेंसर का परिचय:
एचटी-आईक्यूटी-बी एक उच्च तापमान प्रसार सिलिकॉन दबाव सेंसर, क्लैंप दबाव सेंसर एक बार में इस्तेमाल सिलिकॉन तेल भरने की तकनीक का उपयोग कर रहा है। स्केलिंग को रोकने के लिए डायफ्राम सीधे दबाव में है,अस्वास्थ्यकर और चिपकने वाला बंद होना. हीट सिंक संरचना के साथ, उच्च तापमान मीडिया माप के लिए उपयुक्त है। व्यापक रूप से खाद्य, दवा, शराब और अन्य स्वास्थ्य उद्योग में उपयोग किया जाता है और मापने के माध्यम को दूषित किया जा सकता है।
विशेष निर्माण और आकार के उत्पादों को अनुकूलित किया जा सकता है। हमारे पास एक परिपक्व बैच उत्पादन लाइन है, समय और गुणवत्ता पर उत्पादन कार्य को पूरा कर सकती है।
आवेदनउच्च तापमान विसारित सिलिकॉन दबाव सेंसर का:
- 316L के साथ गैर संक्षारक गैस और तरल दबाव को मापने के लिए उपयुक्तस्टेनलेस स्टील संगतता
- खाद्य एवं पेय उद्योग
- औद्योगिक प्रक्रिया नियंत्रण
- औषधि उद्योग
- बिजली की आपूर्तिः ≤2mA DC (सामान्य 1.5mA DC)
- इनपुट प्रतिबाधाः 2.5KΩ~6KΩ
- आउटपुट प्रतिबाधाः 2.5KΩ~6KΩ
- विद्युत कनेक्शनः सोने से ढंके कोवर पिन या 100 मिमी के उच्च तापमान वाले तार।
| प्रदर्शन मापदंडउच्च तापमान विसारित सिलिकॉन दबाव सेंसर का: | |||||
| माप सीमा | स्प्लिट (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| पूर्ण (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| मुहरबंद | 3500 केपीएएस | ||||
| प्रकार | अधिकतम | इकाई | |||
| गैररेखागतता | ±0.15 | ±0.3 | %F.S | ||
| पुनरावृत्ति | 0.05 | 0.1 | %F.S | ||
| हिस्टेरिसिस | 0.05 | 0.1 | %F.S | ||
| शून्य ऑफसेट आउटपुट | 0±1 | 0±2 | mV | ||
| पूर्ण पैमाने पर उत्पादन | ≤20 केपीए | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| शून्य ऑफसेट टेम्प. बहाव | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| पूर्ण पैमाने का तापमान | ≤20 केपीए | ± 1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ± 1 | %F.S | ||
| मुआवजा टेम्प. | ≤20 केपीए | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| परिचालन तापमान | -20~80 | oC | |||
| भंडारण तापमान | -40~125 | oC | |||
| अनुमेय अधिभार | 3 गुना पूर्ण पैमाने या 120MPa के बीच छोटा मान लें | ||||
| फटने का दबाव | 5 गुना पूर्ण पैमाने | ||||
| दीर्घकालिक स्थिरता | 0.2 % | वित्तीय वर्ष/वर्ष | |||
| डायफ्राम सामग्री | 316L | ||||
| इन्सुलेशन प्रतिरोध | ≥200MΩ 100VDC | ||||
| कंपन | 10gRMS, 20Hz से 2000Hz की स्थितियों में कोई परिवर्तन नहीं | ||||
| झटका | 100 ग्राम, 11 मिलीग्राम | ||||
| प्रतिक्रिया समय | ≤1ms | ||||
| ओ-रिंग सील | नाइट्राइल रबर या फ्लोरो रबर | ||||
| भरने का माध्यम | सिलिकॉन तेल | ||||
| वजन | ~220 ग्राम | ||||
| मापदंडों को निम्नलिखित परिस्थितियों में परीक्षण किया जाता हैः 1.5mA @ 25°C | |||||
| रूपरेखा निर्माण | |
| आयाम |
|
| विद्युत कनेक्शन और क्षतिपूर्ति |
|
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
आवश्यक वायुरोधकता
2. आवास की स्थापना के दौरान, यह सुनिश्चित करें कि यह लंबवत रूप से संरेखित है और क्षतिपूर्ति प्लेट को जाम या क्षतिग्रस्त करने से बचने के लिए समान दबाव लागू करें।
3यदि मापने वाला माध्यम कोर डायफ्राम और आवास सामग्री (316L) के साथ संगत नहीं है, तो आदेश देते समय विशेष निर्देश प्रदान किए जाने चाहिए।
4सेंसर डायफ्राम को हाथों या तेज वस्तुओं से दबाने से बचें ताकि डायफ्राम के विकृति या छेद के कारण कोर को नुकसान न हो।
5. गेज दबाव कोर के दबाव बंदरगाह को वायुमंडल के लिए खुला रखें और कोर नकारात्मक दबाव कक्ष में पानी, जल वाष्प या संक्षारक मीडिया के प्रवेश को रोकें।
6यदि पिन के तारों में कोई परिवर्तन होता है, तो संदर्भ के लिए वास्तविक कोर पर लेबल का पालन करें।
