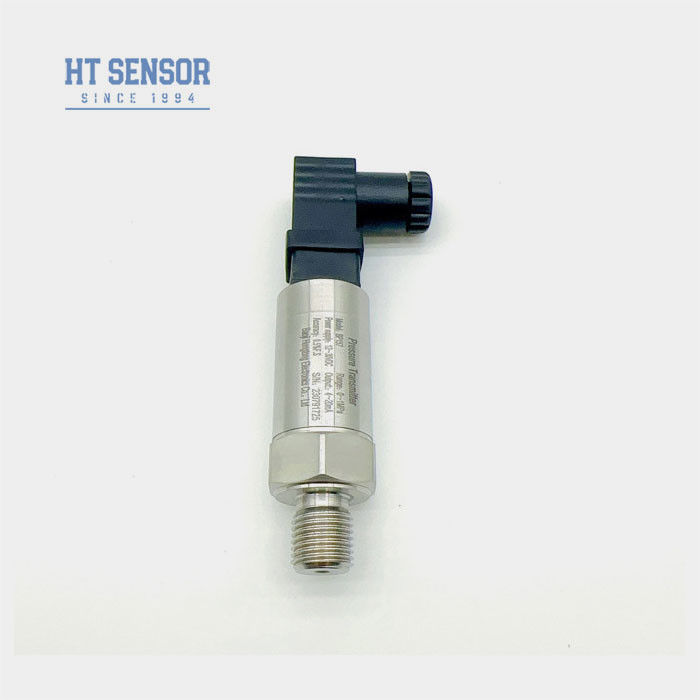

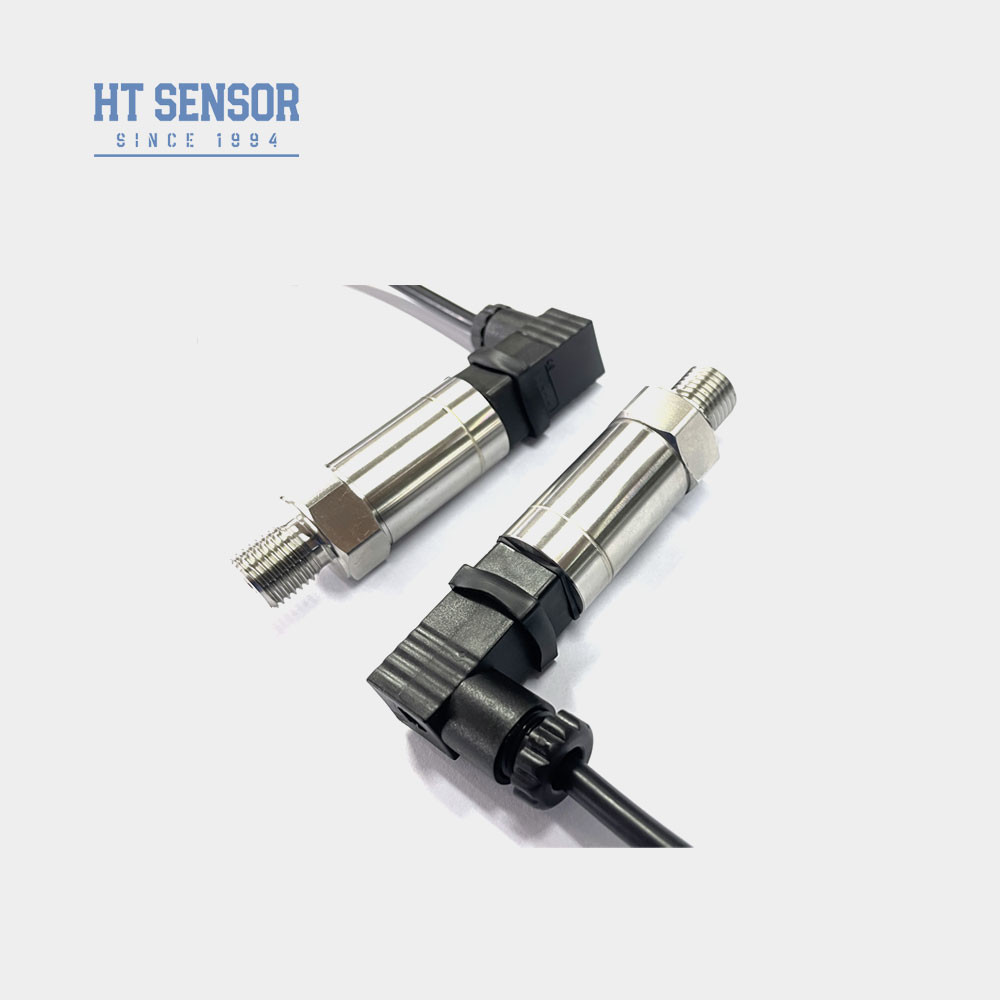

मिनी सिलिकॉन दबाव ट्रांसमीटर सेंसर तेल कोर दबाव ट्रांसमीटर 4 20ma
Product Details
| उत्पाद मॉडल: | BP157 | रेंज: | 0~10KPa~20MPa |
|---|---|---|---|
| आउटपुट: | 4-20mA /0.5-4.5VDC | सटीक: | 0.25% या 0.5% |
| घर निर्माण की सामग्री: | 304एस.एस | संरक्षण रेटिंग: | IP65 |
| मॉडल: | 1 | ||
| प्रमुखता देना |
मिनी सिलिकॉन प्रेशर ट्रांसमीटर सेंसर,दबाव ट्रांसमीटर सेंसर तेल कोर RoHs,तेल कोर दबाव ट्रांसमीटर 4 20ma RoHs |
||
Product Description
BP157 4-20mA मिनी सिलिकॉन दबाव अलगाव फिल्म तेल कोर दबाव ट्रांसमीटर सेंसर
BP157 प्रेशर ट्रांसमीटर
दबाव ट्रांसमीटर सेंसर का परिचय
प्रसारित सिलिकॉन दबाव ट्रांसमीटर सेंसर में एक पतली फिल्म होती है, जो सिलिकॉन सामग्री से बनी होती है। जब मापा गया दबाव डायफ्राम पर कार्य करता है, तो डायफ्राम थोड़ा विकृत हो जाएगा,और डायफ्राम पर छोटे प्रतिरोध की एक श्रृंखला है, जिसे पिज़ोरेसिटिव कहा जाता है. जब डायफ्राम विकृत होता है, जिसके परिणामस्वरूप पिज़ोरेसिटिव के प्रतिरोध मूल्य में परिवर्तन होता है,प्रसारित सिलिकॉन दबाव ट्रांसमीटर में आमतौर पर एक अंतर्निहित ब्रिज सर्किट होता है. पुल में कई प्रतिरोध होते हैं, जिनमें से एक पिज़ोरेसिटिव होता है. जब पिज़ोरेसिटिव बदलता है, तो पुल एक आउटपुट विद्युत संकेत उत्पन्न करेगा,पुल आउटपुट विद्युत संकेत के परिवर्तन को मापकर, आप अप्रत्यक्ष रूप से मापे गए दबाव का आकार जान सकते हैं। आउटपुट सिग्नल एनालॉग (जैसे वोल्टेज या वर्तमान) या डिजिटल (जैसे डिजिटल कोड) हो सकता है।
उत्पाद विशेषताएं दबाव ट्रांसमीटर सेंसर की:
- व्यापक माप सीमा, स्टेनलेस स्टील संरचना, विभिन्न दबाव इंटरफ़ेस रूप
- IP65 सुरक्षा रेटिंग स्टेनलेस स्टील संरचना
- शून्य और पूर्ण पैमाने पर समायोज्य
- उच्च परिशुद्धता, सभी स्टेनलेस स्टील संरचना
दबाव ट्रांसमीटर सेंसर के अनुप्रयोग:
- 316L स्टेनलेस स्टील के साथ गैर संक्षारक गैसों और तरल पदार्थों के दबाव माप
- समुद्री और विमानन उद्योगों में लागू
- पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान जैसे औद्योगिक ऑन-साइट प्रक्रियाओं में उपयोग किया जाता है
- हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों में प्रयुक्त
दबाव ट्रांसमीटर सेंसर के प्रदर्शन पैरामीटर:
| माप सीमा | 0kPa ️ 10kPa... 5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70°C ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ex ia IIC T6 Ga |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.1kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| ०/११०वोल्ट | ||
| 0.5 ∙4.5V |
5 वीडीसी |
दबाव ट्रांसमीटर सेंसर के ट्रिप का आदेश
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नाममात्र कार्य तापमान -20°C से 250°C तक होता है। जब उत्पाद का कार्य तापमान -20°C से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक होता है।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति की जाएगी।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
