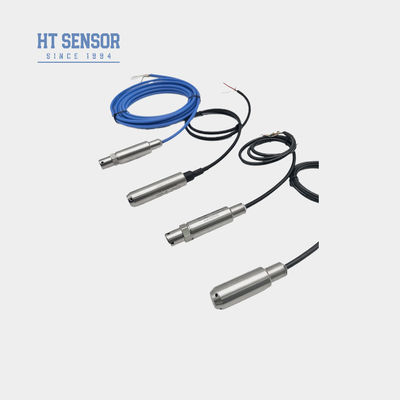

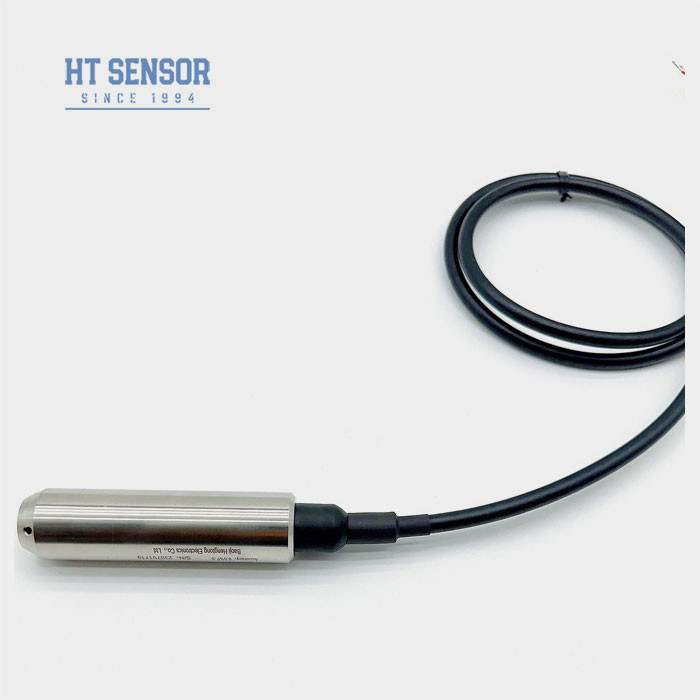

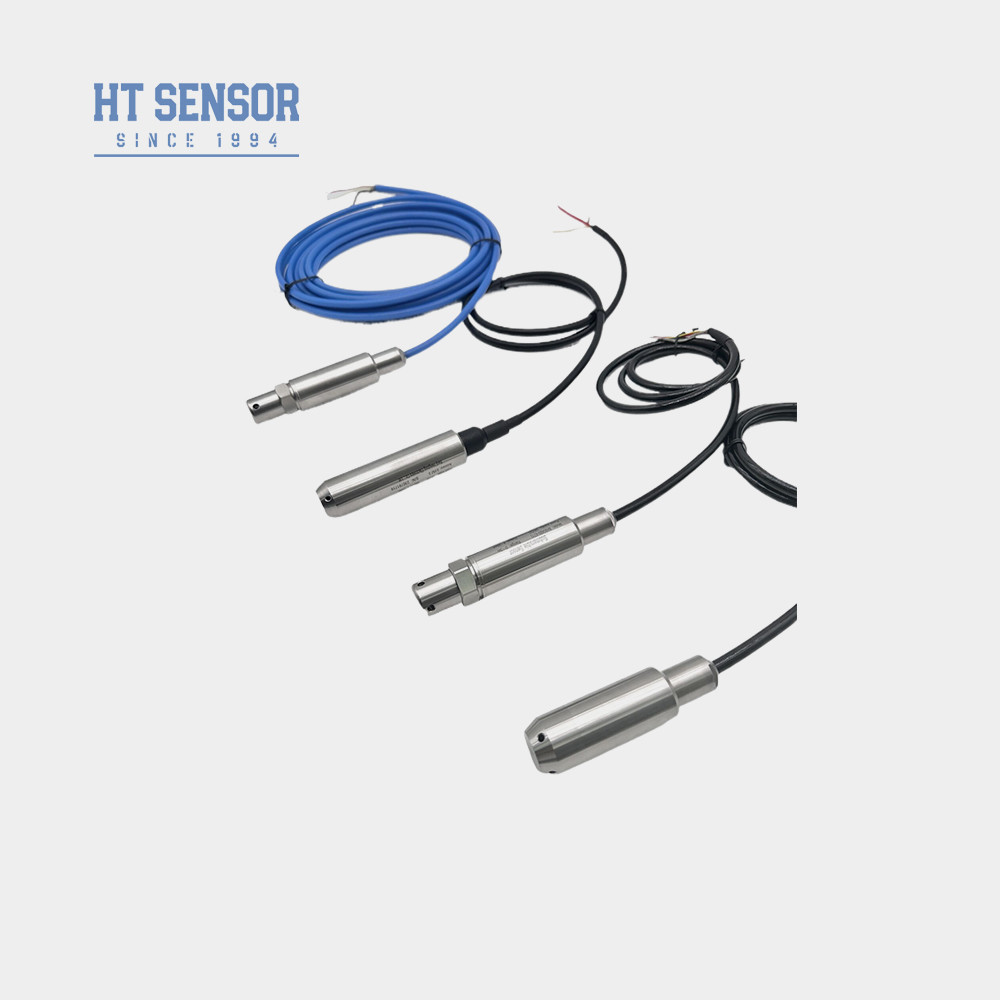

Bh93420-I जल स्तर ट्रांसमीटर 12-36vdc 4-20ma पनडुब्बी स्तर ट्रांसमीटर
Product Details
| मॉडल नं.: | BH93420-I | उत्पादन में संकेत: | 4-20mA या 0.5-4.5VDC |
|---|---|---|---|
| रेंज: | 0-1mH2O~400mH2O | शुद्धता: | 0.25% या 0.5% |
| शक्ति: | 12-32वीडीसी | केबल सामग्री: | पीयू या पीई |
| मध्यम: | पानी या तेल | घर निर्माण की सामग्री: | 304 एसएस |
| संरक्षण रेटिंग: | आईपी 67 | ||
| प्रमुखता देना |
BH93420-I जल स्तर ट्रांसमीटर,जल स्तर ट्रांसमीटर 12vdc,4-20mA पनडुब्बी स्तर ट्रांसमीटर |
||
Product Description
12-36 वीडीसी जल स्तर ट्रांसमीटर 4-20mA सिग्नल आउटपुट के साथ
BH93420 Iजल स्तर प्रेषक
परिचय:
BH93420-I पनडुब्बी जल स्तर ट्रांसमीटर जो फैला सिलिकॉन सेंसर की विशेषताओं पर आधारित है। सेंसर एक सिलिकॉन चिप पर आधारित दबाव सेंसर है,जिसके अंदर एक छोटा ट्रांजिस्टर संरचना है जो बाहरी दबाव को विद्युत आउटपुट में परिवर्तित कर सकता है.
प्रसारित सिलिकॉन इनपुट स्तर ट्रांसमीटर में, सेंसर मापने के माध्यम में स्थापित किया जाता है।सेंसर के अंदर ट्रांजिस्टर संरचना एक छोटे से विरूपण से गुजरना होगा, जो प्रतिरोध मूल्य को बदलने का कारण बनेगा, जिसके परिणामस्वरूप एक विद्युत सिग्नल आउटपुट होगा।
उत्पाद की विशेषताएं:
- पूर्ण स्टेनलेस स्टील आवास, विभिन्न परीक्षण वातावरण के लिए उपयुक्त
- विसर्जन प्रकार की जांच माप, आसान स्थापना
- विभिन्न आउटपुट संकेत विकल्प
- विस्फोट-प्रूफ मार्किंगः ExiaIICT6
- उच्च सुरक्षाः IP68
- पीई या पीयू केबल
आवेदन:
- 316LSS के साथ संगत,गैर संक्षारक तरल पदार्थ
- विभिन्न अनुप्रयोगों जैसे सीवेज, औद्योगिक और नगरपालिका जल, जल टैंक, कुओं, नदियों, समुद्री जल, झीलों आदि में जल स्तर की निगरानी
- डीजल और ईंधन टैंकों में ईंधन के स्तर को मापना
प्रदर्शन पैरामीटरः
| माप सीमा | 010m...400mH2O |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤ 2X नामित सीमा |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ± 0.2% एफ.एस./वर्ष (अधिकतम) |
| शून्य तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| मुआवजा तापमान | 0-50°C (0-1m. 0-2m ); 0-70°C |
| परिचालन तापमान | -20~80°C |
| भंडारण तापमान | -30~100°C |
| आवास सामग्री | 304 स्टेनलेस स्टील |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | 100MΩ@100VDC |
| विस्फोट प्रतिरोधी रेटिंग | ExiaIICT6 |
| सुरक्षा रेटिंग | IP67, IP68 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3 किलो (केबल के बिना) |
| केबल सामग्री | पॉलीएथिलीन, पॉलीयूरेथेन |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार | |
| ०/१५ वी | ||
| ०/११०वोल्ट | ||
| 0.5 ∙4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
आदेश देने के लिए टिप्सः
1कृपया सुनिश्चित करें कि मापा गया माध्यम चयन के दौरान उत्पाद के संपर्क में आने वाले घटकों के साथ संगत हो।
2मापे जाने वाले माध्यम का घनत्व निर्दिष्ट किया जाना चाहिए।
3विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के मामले में, कृपया हमारी कंपनी को विवरण प्रदान करें और इसे आदेश में इंगित करें।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और उत्पाद और बिजली की आपूर्ति को विश्वसनीय रूप से ग्राउंड करने की सिफारिश की जाती है।
आदेश मार्गदर्शिका:
| BH93420 | कोड | रूपरेखा निर्माण | ||||||
| मैं | दबाव ट्रांसमीटर | |||||||
| माप सीमा | 010m...400mH2O | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | 3.6V बैटरी | |||||||
| डी4 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ¢ 5 वीडीसी | S6 | 0 ̊10 वीडीसी | |||||
| S3 | 0 ̊5 वीडीसी | S7 | 0.5 ∙4.5 वीडीसी | |||||
| S4 | 010mADC | S8 | RS485 | |||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
| कोड | आवास सामग्री | |||||||
| 01 | 304 स्टेनलेस स्टील | |||||||
| 02 | 316L स्टेनलेस स्टील | |||||||
| कोड | केबल सामग्री | |||||||
| C1 | पीई | |||||||
| C2 | पीयू | |||||||
