1/8एनपीटी सिलिकॉन दबाव ट्रांसमीटर पाइपलाइन दबाव परीक्षण के लिए पानी के स्तर के दबाव सेंसर
Product Details
| मॉडल नं.: | BP157 | शुद्धता: | ± 0.5% |
|---|---|---|---|
| कनेक्शन प्रकार: | G1/4,1/4NPT, 1/8NPT | उत्पादन में संकेत: | 4-20mA,0.5-4.5VDC |
| विद्युत आपूर्ति: | 24VDC,5VDC | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सीलबंद दबाव |
| प्रक्रिया तापमान: | -20 ℃ ~ 80 ℃ | उत्पाद का नाम: | दबाव ट्रांसमीटर सेंसर |
| संरक्षण ग्रेड: | IP65 | वजन: | 0.2 किलो |
| प्रमुखता देना |
1/8एनपीटी सिलिकॉन दबाव ट्रांसमीटर,पाइपलाइन के लिए सिलिकॉन दबाव ट्रांसमीटर,पाइपलाइन के लिए जल स्तर दबाव सेंसर |
||
Product Description
सिलिकॉन प्रेशर ट्रांसमीटर सेंसर पाइपलाइन दबाव परीक्षण के लिए जल स्तर सेंसर

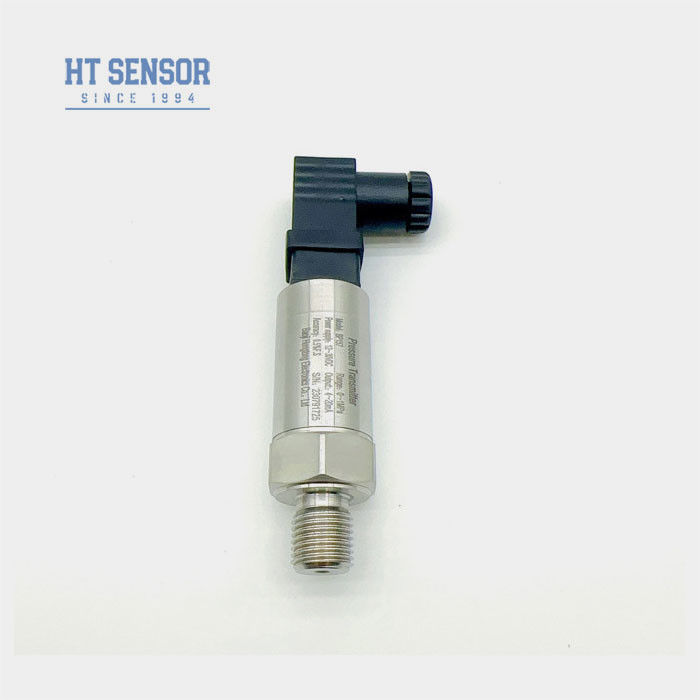

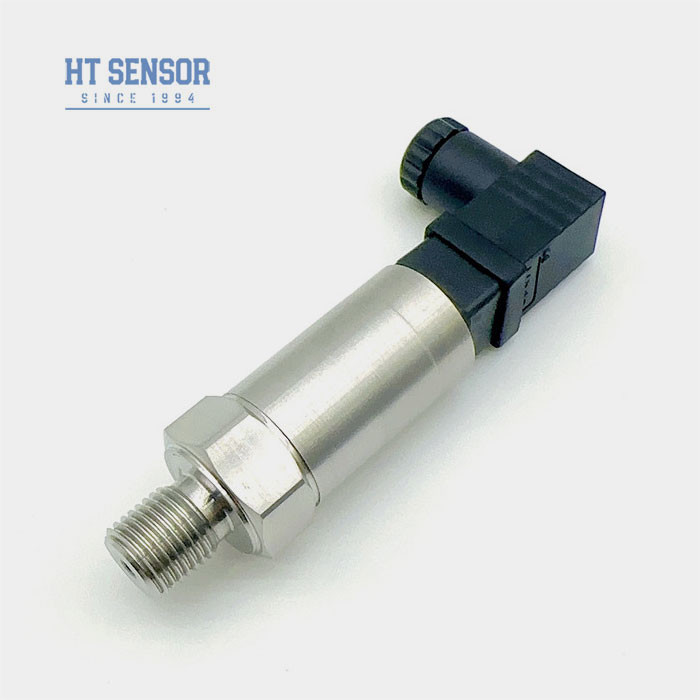

BP157 दबाव ट्रांसमीटर
दबाव ट्रांसमीटर सेंसर का परिचयः
बीपी15 श्रृंखला दबाव ट्रांसमीटर एचटी श्रृंखला सिलिकॉन दबाव प्रतिरोधी अलगाव झिल्ली तेल से भरा कोर का उपयोग संकेत मापने तत्व के रूप में करता है।संकेत प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित हैसेंसर सिग्नल को एक मानक आउटपुट सिग्नल में परिवर्तित करता है। उत्पाद को घटकों, अर्ध-तैयार उत्पादों के कठोर परीक्षण और उम्र बढ़ने की जांच से गुजरना पड़ा है,स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए और तैयार उत्पादों.
उत्पाद की विशेषताएं:
- कॉम्पैक्ट और मजबूत डिजाइन
- एंटी-इलेक्ट्रोमैग्नेटिक हस्तक्षेप।
- पूर्ण वेल्डेड सील
- IP65 सुरक्षा
- कई आउटपुट सिग्नल
अनुप्रयोग:
- 316L स्टेनलेस स्टील, गैर संक्षारक गैसों और तरल पदार्थों के साथ संगत
- पेट्रोकेमिकल और अन्य औद्योगिक क्षेत्र
- वायु कंप्रेसर, वैक्यूम उपकरण
- हाइड्रोलिक और वायवीय नियंत्रण प्रणाली
प्रदर्शन पैरामीटरः
| माप सीमा | 0kPa ️ 10kPa... 10MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार दबाव | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य), ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| तापमान त्रुटि -शून्य | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| तापमान त्रुटि - अवधि | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| मुआवजा तापमान | 0-50 °C ((<35KPa), 0-70 °C ((मानक)) -10~70 ((अनुकूलित) |
| परिचालन तापमान | -20°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| आवास सामग्री | 304 एसएस |
| डायफ्राम सामग्री | 316L एसएस |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| सीलिंग सामग्री | फ्लोरो रबर या पूर्ण वेल्ड सील |
| वजन करना | ~0.20kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| ०/११०वोल्ट | ||
| 0.5 ∙4.5V | 5 वीडीसी |
आदेश मार्गदर्शिका:
| BP15X | दबाव ट्रांसमीटर | ||||||||
| कोड | रूपरेखा निर्माण | ||||||||
| 5 | पैकर्ड प्लग | 6 | सील प्रत्यक्ष आउटपुट केबल 1.0 मीटर | ||||||
| 7 | मिनी डीआईएन कनेक्टर | 8 | हिरश्मान कनेक्टर | ||||||
| माप सीमा | 0kPa ️ 10kPa... 10MPa | ||||||||
|
(0-X) केपीए या एमपीए |
X: वास्तविक माप सीमा दर्शाता है | ||||||||
| कोड | विद्युत आपूर्ति | ||||||||
| डी1 | 24 वीडीसी | ||||||||
| डी2 | 5 वीडीसी | ||||||||
| डी3 | अन्य | ||||||||
| कोड | आउटपुट सिग्नल | ||||||||
| S1 | 4×20mADC | S5 | 020mADC | ||||||
| S2 | 1 ¢ 5 वीडीसी | S6 | 0 ̊10 वीडीसी | ||||||
| S3 | 0 ̊5 वीडीसी | S7 | 0.5 ∙4.5 वीडीसी | ||||||
| S4 | 010mADC | ||||||||
| कोड | दबाव कनेक्शन | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 एनपीटी | ||||||||
| J4 | 1/8एनपीटी | ||||||||
| J5 | 7/16-20UNF | ||||||||
| कोड | दबाव प्रकार | ||||||||
| जी | गेज दबाव | ||||||||
| ए | पूर्ण दबाव | ||||||||
| एस | सीलबंद संदर्भ दबाव | ||||||||
