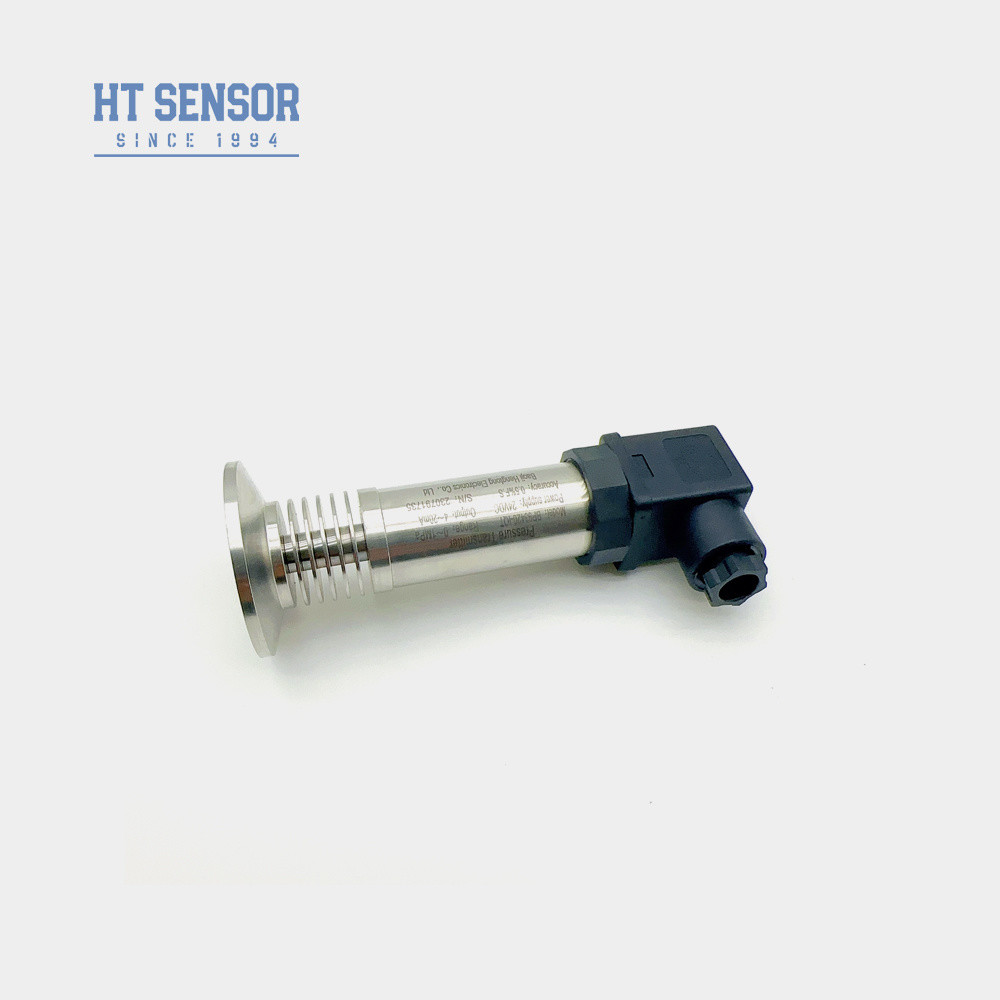

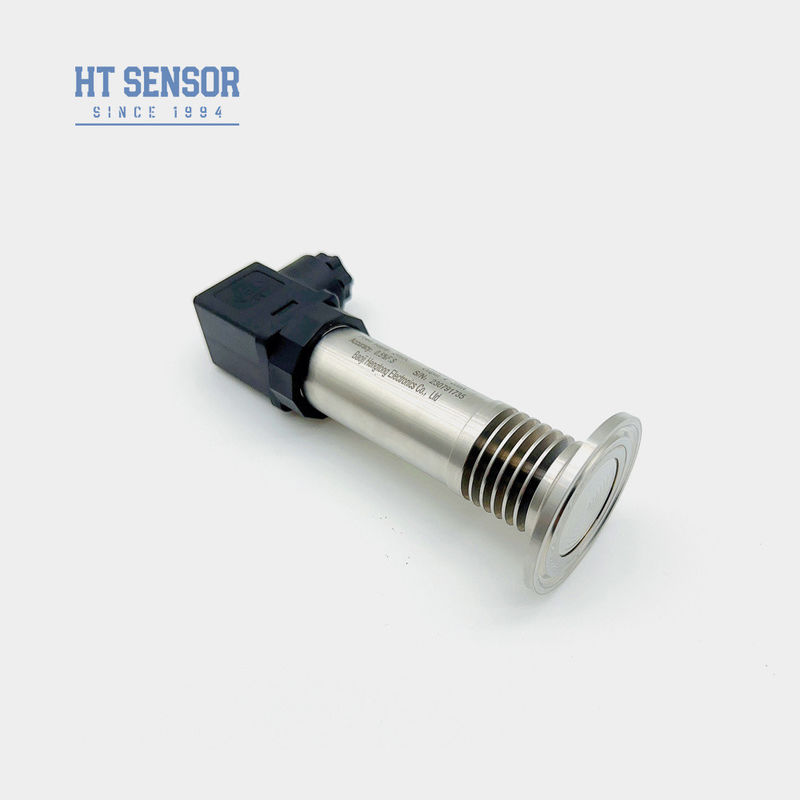

हेनगटोंग क्लैंप टाइप ओईएम प्रेशर ट्रांसमीटर उच्च तापमान प्रतिरोध प्रेशर सेंसर के साथ
Product Details
| मॉडल नं.: | BP93420-IQT | संरक्षण रेटिंग: | IP65 |
|---|---|---|---|
| घर निर्माण की सामग्री: | एसएस304 | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| विनिर्देश: | सिलिकॉन दबाव सेंसर | ट्रेडमार्क: | एचटी सेंसर |
| उत्पत्ति: | बाओजी, चीन | एचएस कोड: | 9026201090 |
| संरचना का प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर | मापने का माध्यम: | तरल |
| सटीकता ग्रेड: | 0.5% | दबाव सीमा: | -100kPa...0kPa ~35kPa...3.5MPa |
| अनुकूलन: | उपलब्ध OEM और ODM | मॉडल: | BP93420-IQT |
| प्रमुखता देना |
clamp type pressure transmitter,high temperature pressure sensor,OEM pressure transmitter sensor |
||
Product Description
उत्पाद विवरण

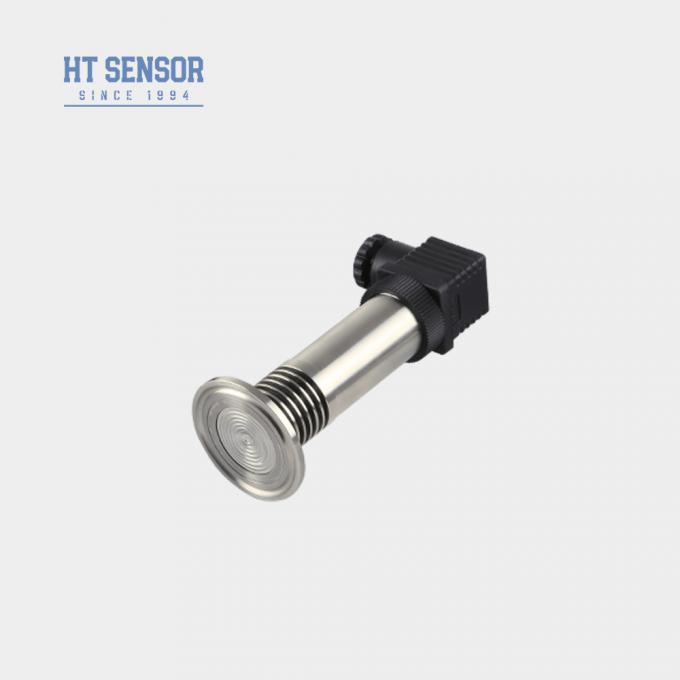

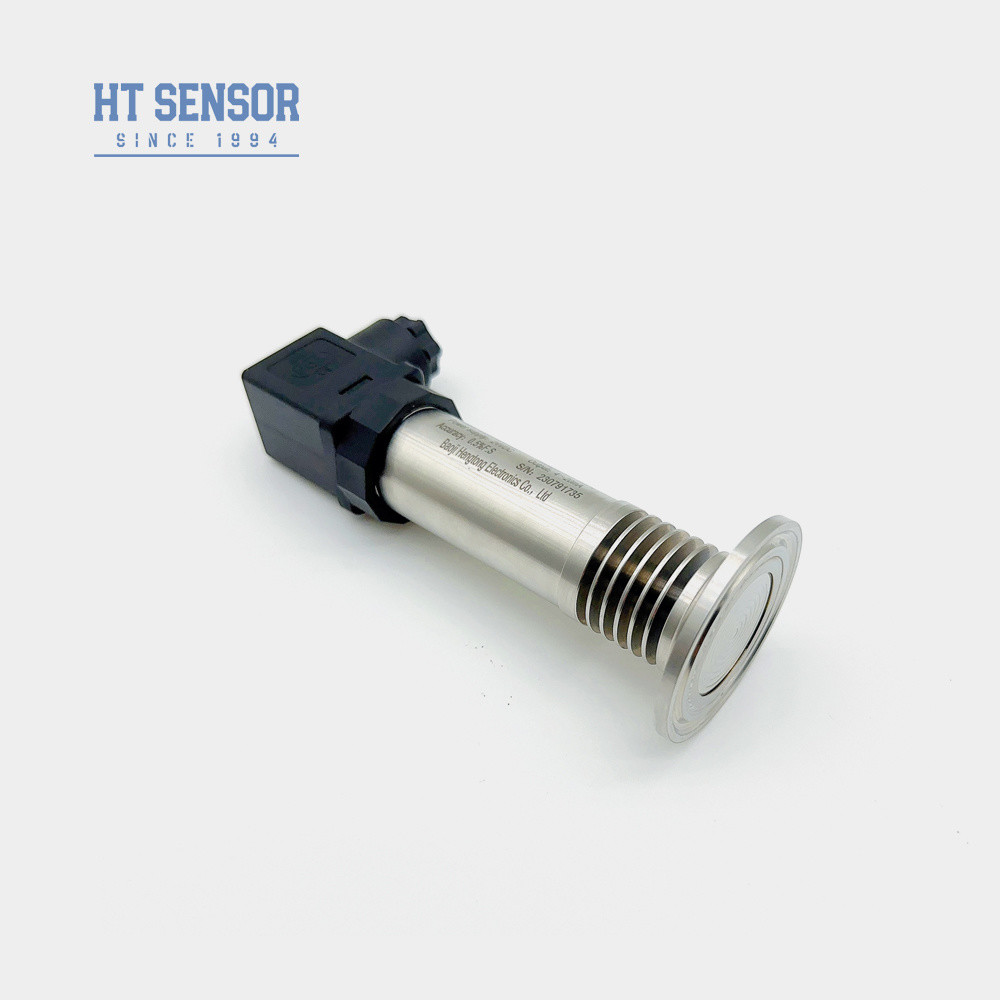

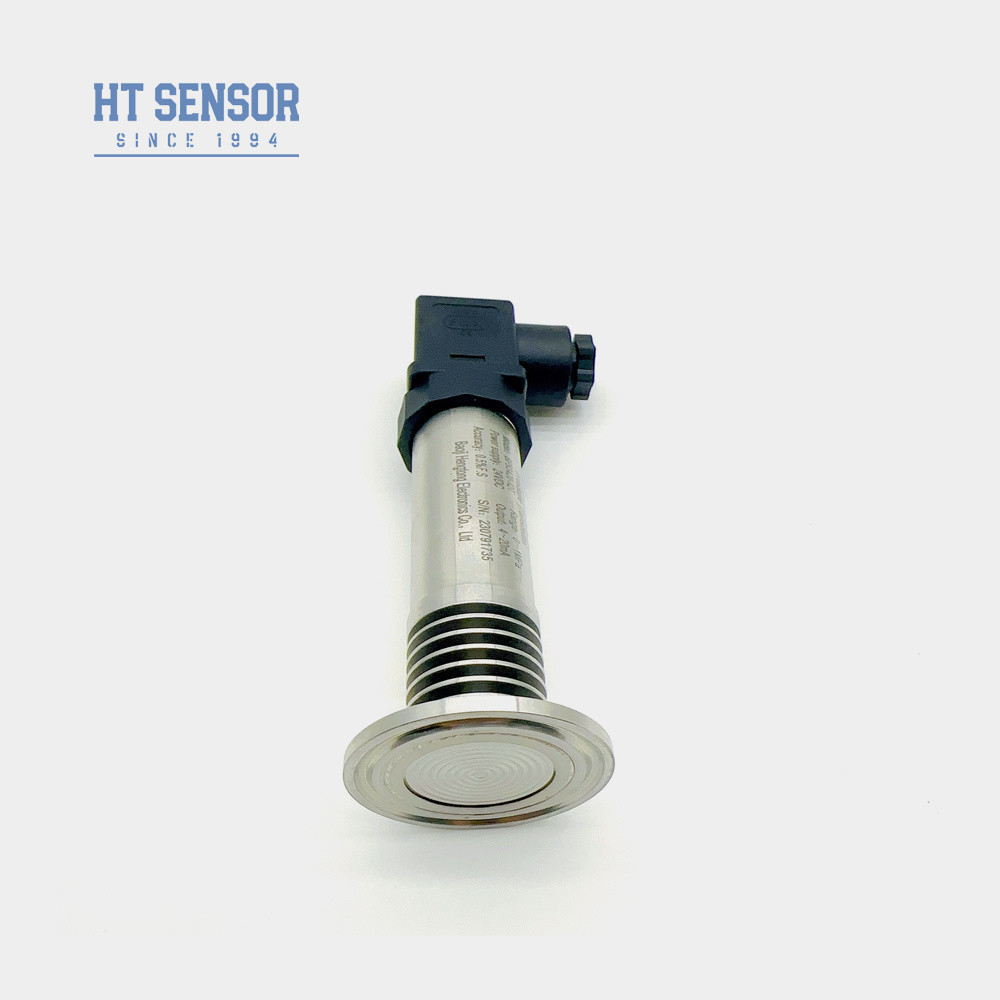

BP93420-IQT प्रेशर ट्रांसमीटर
परिचय:
BP93420-IQT प्रेशर ट्रांसमीटर सिग्नल मापने वाले तत्व के रूप में HT श्रृंखला सिलिकॉन प्रेशर-रेजिस्टेंस और आइसोलेशन ऑयल-फिल्ड कोर का उपयोग करता है। इसमें एक फुल मेटल फ्लश डायाफ्राम और प्रोसेस कनेक्शन के साथ डायरेक्ट वेल्डिंग की सुविधा है, जो प्रोसेस कनेक्शन और मापने वाले डायाफ्राम के बीच सटीक कनेक्शन सुनिश्चित करता है। पूरे उत्पाद ने कठोर परीक्षण से गुजरकर स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित किया है और क्रिस्टलीकृत मीडिया के कारण प्रेशर होल ब्लॉकेज की समस्या को प्रभावी ढंग से रोका है।
उत्पाद की विशेषताएं:
1. विस्तृत माप सीमा, विभिन्न प्रेशर इंटरफेस विकल्प
2. विविध आउटपुट सिग्नल विकल्प
3. एडजस्टेबल शून्य और फुल-स्केल
4. उच्च सटीकता, कई बाँझ प्रक्रिया कनेक्शन
अनुप्रयोग:
1. 316L के साथ गैर-संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त
2. बाँझ प्रसंस्करण के लिए चिकित्सा, बायोफार्मास्युटिकल और खाद्य स्वच्छता उद्योग
3. कागज और रासायनिक उद्योगों में, साथ ही सीवेज स्तर और पेय पदार्थों के दबाव माप के लिए उपयोग किया जाता है हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए उपयुक्त
| प्रदर्शन पैरामीटर | |
| माप सीमा | -100kPa…0kPa ~ 35kPa…3.5MPa |
| प्रेशर प्रकार | गेज प्रेशर, एब्सोल्यूट प्रेशर, सील्ड प्रेशर |
| ओवरलोड | रेटेड रेंज का ≤ 1.5 गुना |
| सटीकता @ 25ºC | ±0.25% (विशिष्ट) ±0.5% (अधिकतम) |
| दोहराव | ≤0.1%FS |
| हिस्टेरेसिस | ≤0.1%FS |
| दीर्घकालिक स्थिरता | ±0.1%F.S/वर्ष (विशिष्ट) ±0.2%F.S/वर्ष (अधिकतम) |
| शून्य बिंदु तापमान बहाव | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| पूर्ण पैमाने पर तापमान बहाव | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70ºC(≤10mpa, अनुकूलन योग्य) |
| ऑपरेटिंग तापमान | -20ºC~80ºC |
| भंडारण तापमान | -40ºC~120ºC |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304,316L |
| डायाफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वज़न | ~0.3kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30VDC | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने के सुझाव |
- सामग्री संगतता
- चयन से पहले सत्यापित करें कि मापा गया माध्यम उत्पाद की गीली सामग्री के साथ रासायनिक रूप से संगत है।
- विस्फोट-प्रूफ मॉडल नोट
- मानक विस्फोट-प्रूफ कॉन्फ़िगरेशन डिफ़ॉल्ट रूप से डिजिटल डिस्प्ले हेड को बाहर करता है।
- डिस्प्ले हेड पावर आवश्यकता
- एलसीडी/एलईडी डिस्प्ले से लैस ट्रांसमीटरों के लिए, उचित कार्यक्षमता सुनिश्चित करने के लिए न्यूनतम 20VDC बिजली आपूर्ति बनाए रखें।
- स्थापना सर्वोत्तम प्रथाएं
- परिचालन विश्वसनीयता की गारंटी के लिए:
- माप स्थल पर लाइटनिंग अरेस्टर स्थापित करें
- ट्रांसमीटर और बिजली आपूर्ति दोनों के लिए सुरक्षित ग्राउंडिंग लागू करें
- केबल विनिर्देश
- डिफ़ॉल्ट कॉन्फ़िगरेशन: कोई पॉलीइथिलीन केबल नहीं।
- वैकल्पिक सामग्री उपलब्ध (PTFE/PVC) - ऑर्डर देते समय निर्दिष्ट किया जाना चाहिए।
- विशेष स्थिति आवश्यकताएँ
- यदि एप्लिकेशन में शामिल है तो हमारी तकनीकी टीम को सूचित करें और अपने ऑर्डर में स्पष्ट रूप से इंगित करें:
- उच्च-कंपन वातावरण
- क्षणिक दबाव झटके
- महत्वपूर्ण ईएमआई/आरएफआई हस्तक्षेप
- इष्टतम प्रदर्शन के लिए, कृपया अपने ऑर्डर विनिर्देशों के साथ पूर्ण एप्लिकेशन विवरण प्रदान करें।

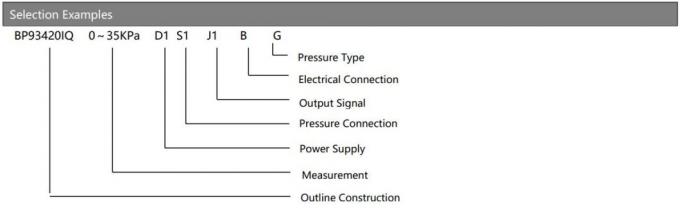

| आदेश गाइड | ||||||||
| BP93420XX | प्रेशर ट्रांसमीटर | |||||||

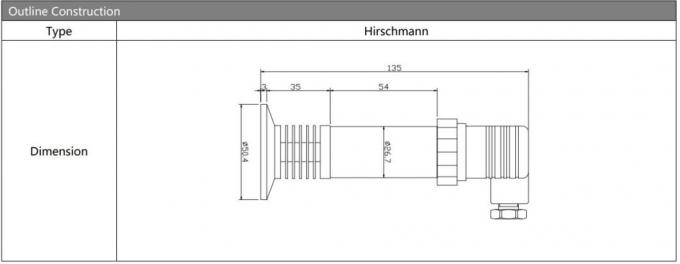

| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य प्रेशर ट्रांसमीटर | आईएक्स | डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| आईई | शॉक-रेसिस्टेंट एविएशन प्रेशर ट्रांसमीटर | आईआईसी/आईआईआई | औद्योगिक सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| आईएफ | नमी-प्रूफ प्रेशर ट्रांसमीटर | आईआईई/आईआईआईई | सामान्य/डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| आईएन | एयर कंडीशनिंग समर्पित प्रेशर ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान प्रेशर ट्रांसमीटर | |||||||
| आईक्यू1/आईक्यू2 | बड़ा डायाफ्राम /उच्च तापमान प्रेशर ट्रांसमीटर | |||||||
| माप सीमा | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa या MPa | X: वास्तविक मापने की सीमा को इंगित करता है | |||||||
| कोड | बिजली की आपूर्ति | |||||||
| डी1 | 24VDC | |||||||
| डी2 | 5VDC | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| एस1 | 4~20mADC | एस5 | 0~20mADC | |||||
| एस2 | 1~5VDC | एस6 | 0~10VDC | |||||
| एस3 | 0~5VDC | एस7 | 0.5~4.5VDC | |||||
| एस4 | 0~10mADC | |||||||

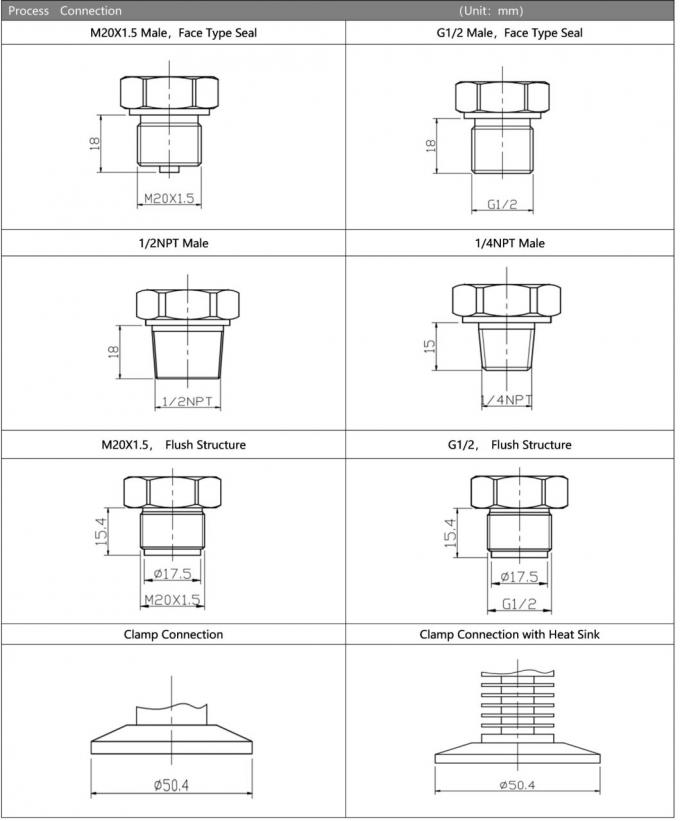

| कोड | प्रेशर कनेक्शन | |||||||
| जे1 | M20×1.5 | |||||||
| जे2 | जी1/2 | |||||||
| जे3 | जी1/4 | |||||||
| जे4 | 7/16-20UNF | |||||||
| जे5 | अन्य | |||||||

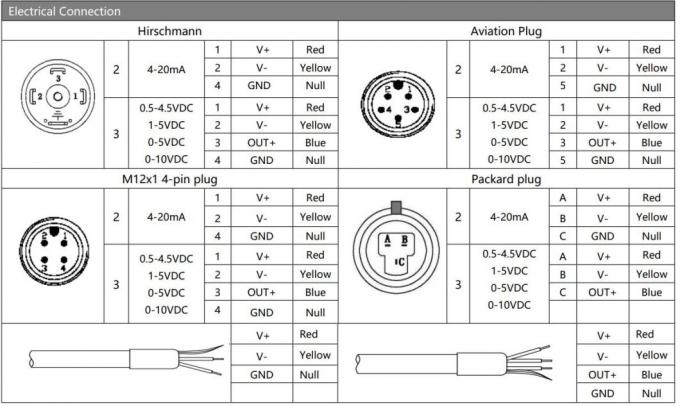

| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हिर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| बी3 | सील्ड केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | डिस्प्ले के साथ 2088 औद्योगिक आवरण | |||||||
| बी6 | अन्य | |||||||
| कोड | प्रेशर प्रकार | |||||||
| जी | गेज प्रेशर | |||||||
| ए | एब्सोल्यूट प्रेशर | |||||||
| एस | सील्ड रेफरेंस प्रेशर | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1. प्रश्न: आपके प्रेशर सेंसर ट्रांसमीटर की विशेषताएं क्या हैं?
ए: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2. प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
ए: हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को तैयार कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
3. प्रश्न: आपकी उत्पादन क्षमता क्या है?
ए: हमारे विनिर्माण संयंत्र प्रति माह 30,000 प्रेशर सेंसर ट्रांसमीटर तक का उत्पादन कर सकते हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह से सक्षम हैं। हालाँकि, सुचारू उत्पादन और डिलीवरी शेड्यूलिंग सुनिश्चित करने के लिए हमारी बिक्री टीम से अग्रिम रूप से संपर्क करना उचित है।
4. प्रश्न: विशिष्ट डिलीवरी अवधि क्या है?
ए: मानक मॉडलों के लिए 5~8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5. प्रश्न: उत्पादों की कीमत कैसे तय की जाती है? कोई छूट?
ए: थोक ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6. प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
ए: हमारी वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारी बिक्री के बाद आपकी पूछताछ का जवाब 24 घंटों में देगी, पीसी नेटवर्क द्वारा रिमोट निर्देश हमेशा उपलब्ध है।
