उच्च तापमान 4-20mA सैनिटरी दबाव ट्रांसमीटर फ्लश डायाफ्राम दबाव ट्रांसमीटर
उत्पाद विवरण
| मॉडल नं.: | BP93420-IQT फ्लश डायफ्राम दबाव सेंसर | दबाव सीमा: | -100kPa...0kPa ~35kPa...3.5MPa |
|---|---|---|---|
| सटीकता ग्रेड: | 0.5% | आवृत्ति प्रतिक्रिया: | 2.4 किलोहर्ट्ज़ |
| घर निर्माण की सामग्री: | एल्यूमीनियम मिश्र धातु | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| संचालन तापमान।: | -20 ~ 80 ℃ | कोर प्रकार: | पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर |
| मापने का माध्यम: | तरल, गैस, तेल | आईपी रेटिंग: | IP65 |
| प्रमुखता देना |
4-20mA सेनेटरी प्रेशर ट्रांसमीटर,उच्च तापमान सेनेटरी दबाव ट्रांसमीटर,4-20mA फ्लश डायफ्राम दबाव ट्रांसमीटर |
||
उत्पाद वर्णन

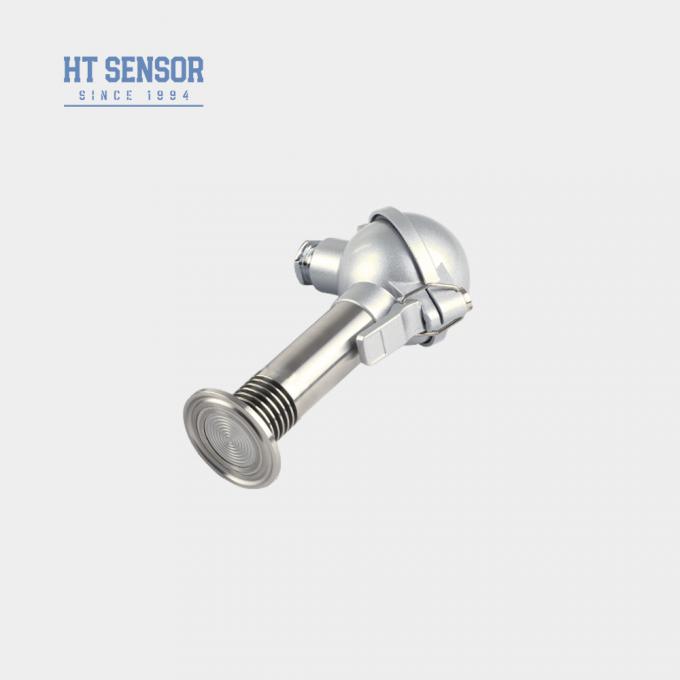

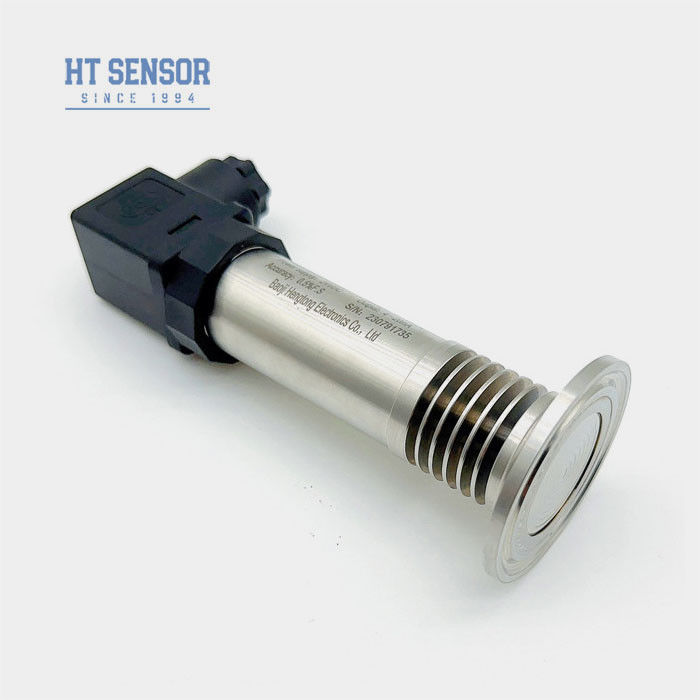

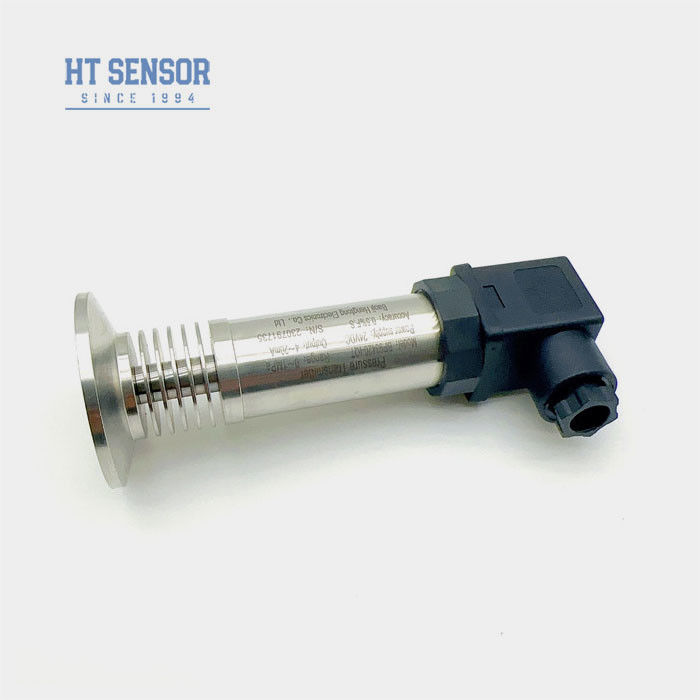

उच्च तापमान 4-20mA सैनिटरी दबाव ट्रांसमीटर फ्लश डायफ्राम दबाव सेंसर
BP93420-IQT दबाव ट्रांसमीटर
फ्लश डायफ्राम दबाव सेंसर का परिचय:
BP93420-IQT प्रेशर ट्रांसमीटर में एचटी सीरीज सिलिकॉन प्रेशर रेसिस्टेंस आइसोलेशन ऑयल भरा हुआ कोर सिग्नल मापने के घटक के रूप में शामिल है।यह एक पूर्ण धातु फ्लश डायाफ्राम के साथ बनाया गया है और सीधे प्रक्रिया कनेक्शन के लिए वेल्डेड, दोनों के बीच सटीक और विश्वसनीय कनेक्शन सुनिश्चित करता है। उत्पाद लगातार और विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए व्यापक परीक्षण से गुजर चुका है,प्रभावी ढंग से क्रिस्टलाइजिंग मीडिया के कारण दबाव छेद अवरोध के मुद्दे को रोकना
उत्पाद की विशेषताएंफ्लश डायफ्राम दबाव सेंसर का:
1. व्यापक माप रेंज,विभिन्न दबाव इंटरफ़ेस विकल्प
2विभिन्न आउटपुट सिग्नल विकल्प
3समायोज्य शून्य और पूर्ण पैमाने
4उच्च सटीकता, कई बाँझ प्रक्रिया कनेक्शन
आवेदनफ्लश डायफ्राम दबाव सेंसर का:
1. 316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त
2चिकित्सा, जैवऔषधी और निर्जलित प्रसंस्करण के लिए खाद्य स्वच्छता उद्योग
3कागज और रासायनिक उद्योगों में प्रयोग किया जाता है
| प्रदर्शन मापदंड | |
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤0.1% एफएस |
| हिस्टेरिसिस | ≤0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| आदेश देने की युक्तियाँ |
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।

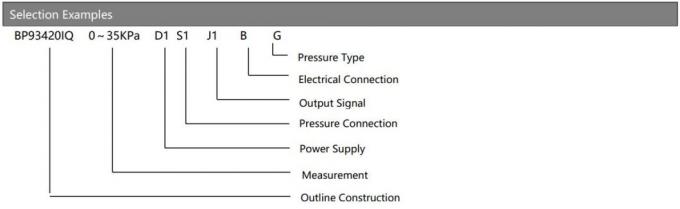

| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||

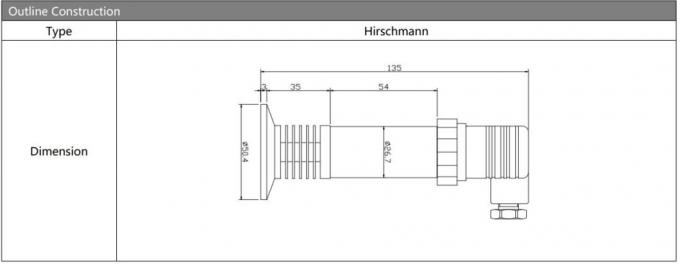

| कोड | रूपरेखा निर्माण | |||||||

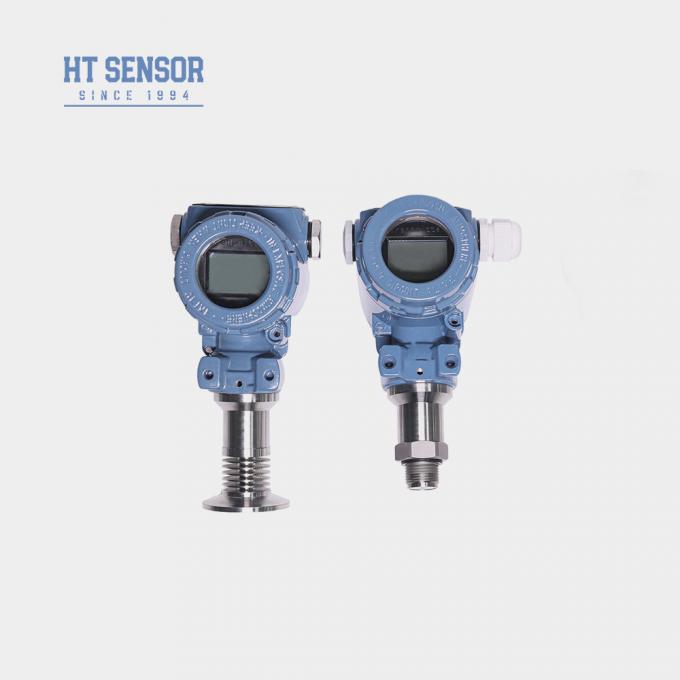

| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa... 0kPa~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||

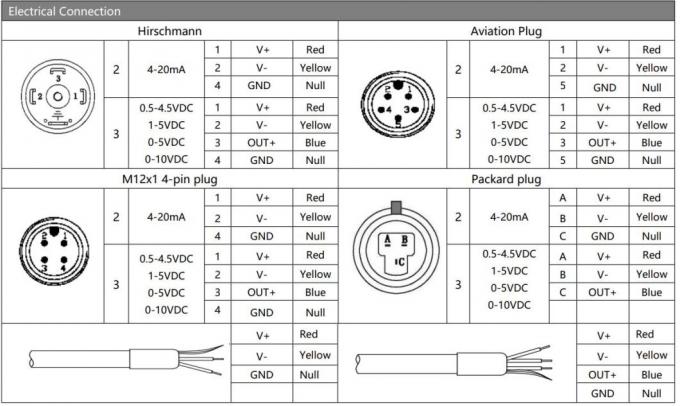

| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
अक्सर पूछे जाने वाले प्रश्न:
1प्रश्न: क्या आप निर्माता या ट्रेडिंग कंपनी हैं?
एकः हम निर्माता हैं जो 30 वर्षों के लिए दबाव सेंसर पर ध्यान केंद्रित करते हैं।
2प्रश्न: आपके पास कौन से अंतरराष्ट्रीय प्रमाणपत्र हैं?
A: ISO9001, CE, RoHS प्रमाणित।
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
उत्तर: हमने 500000 पीसी दबाव सेंसर का उत्पादन किया।
4प्रश्न: आपके उत्पाद का लीड टाइम क्या है?
एकः स्टॉक कुछ उत्पादों के लिए उपलब्ध हैं. विशिष्ट नेतृत्व समय अनुकूलन के बिना उत्पाद के लिए 8 ~ 14 कार्य दिवसों है.
नोटः लीड समय विभिन्न उत्पादों के आधार पर भिन्न हो सकता है। विस्तृत लीड समय के लिए कृपया हमसे संपर्क करें।
5प्रश्न: आपके उत्पादों की वारंटी क्या है?
एकः हमारी वारंटी समय शिपमेंट के बाद 24 महीने है।
6प्रश्न: क्या आप अनुकूलित उत्पाद प्रदान करते हैं?
एकः हाँ, हम लेजर आपकी आवश्यकता के अनुसार अपने लोगो, मॉडल और उत्पाद की जानकारी चिह्नित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं।
