316L डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर क्लैंप डायफ्राम प्रेशर ट्रांसमीटर
Product Details
| मॉडल नं.: | BP93420-IQ | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| संरक्षण रेटिंग: | IP65 | घर निर्माण की सामग्री: | 316एल |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| विनिर्देश: | सिलिकॉन दबाव सेंसर | ट्रेडमार्क: | एचटीसेंसर |
| उत्पत्ति: | बाओजी, चीन | एचएस कोड: | 9026209090 |
| आपूर्ति की क्षमता: | 2000 पीसी / महीना | मापने का माध्यम: | गैस या तरल |
| सटीकता ग्रेड: | 0.5% | दबाव सीमा: | -100kPa...0kPa ~35kPa...3.5MPa |
| आईपी रेटिंग: | IP65 | नमूने: | <i>US$ 48/Piece 1 Piece(Min.Order) |</i> <b>यूएस$ 48/टुकड़ा 1 टुकड़ा (न्यूनतम ऑर्डर) |</b> <i>Reques |
| प्रमुखता देना |
316L विसारित सिलिकॉन दबाव सेंसर,डिफ्यूज्ड सिलिकॉन प्रेशर सेंसर क्लैंप,316L क्लैंप डायफ्राम दबाव ट्रांसमीटर |
||
Product Description

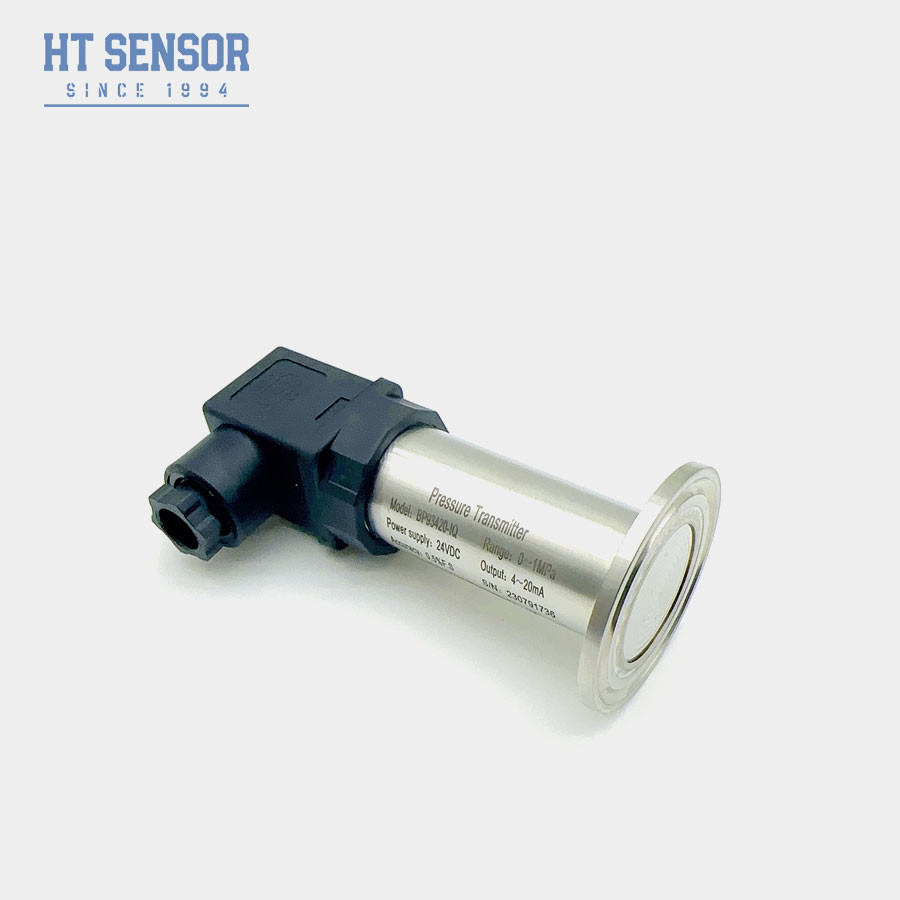

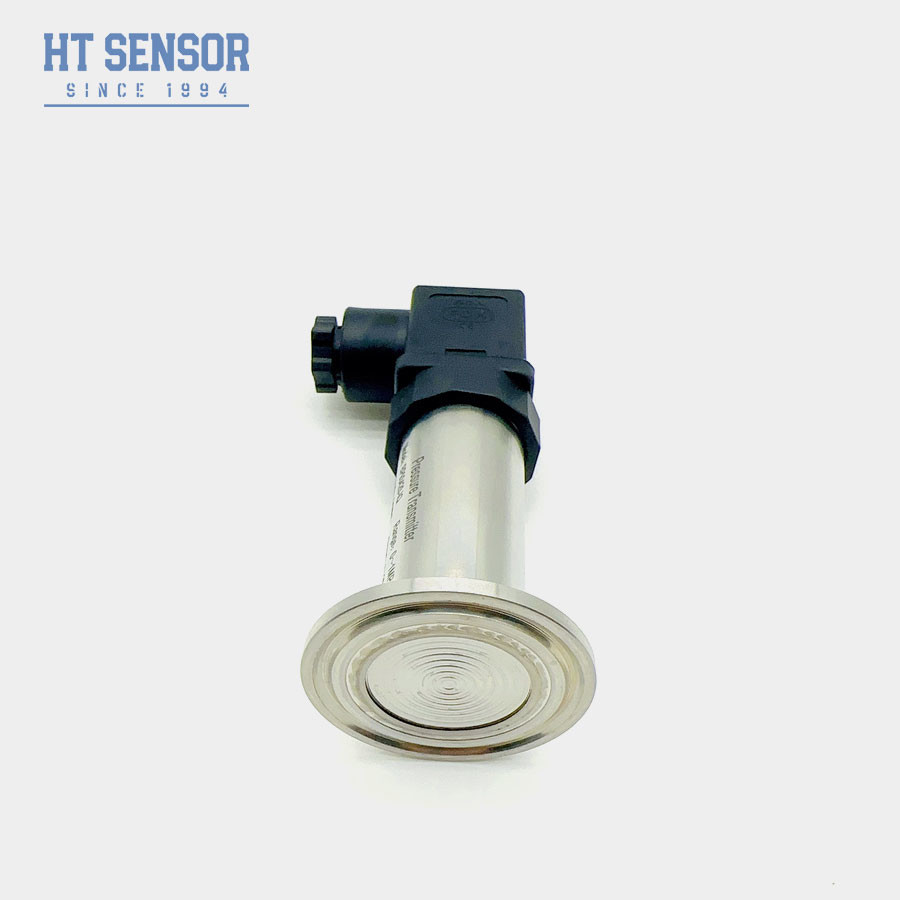

एचटी विसारित सिलिकॉन दबाव प्रतिरोध क्लैंप डायफ्राम दबाव ट्रांसमीटर
BP93420-IQ दबाव ट्रांसमीटर
परिचय:
BP93420-IQ दबाव ट्रांसमीटर सिग्नल मापने के तत्व के रूप में एचटी श्रृंखला सिलिकॉन दबाव प्रतिरोध अलगाव तेल से भरे कोर का उपयोग करता है। इसमें एक पूर्ण धातु फ्लश हैडायफ्राम और प्रक्रिया कनेक्शन के साथ प्रत्यक्ष वेल्डिंग, प्रक्रिया कनेक्शन और माप डायफ्राम के बीच सटीक कनेक्शन सुनिश्चित करना।पूरे उत्पाद को कठोर परीक्षण से गुजरना पड़ा है जो स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है और क्रिस्टलाइजिंग मीडिया के कारण दबाव छेद की रुकावट की समस्या को प्रभावी ढंग से रोकता है.
उत्पाद की विशेषताएं:
1. डिफ्यूज्ड सिलिकॉन क्लैंप डायफ्राम दबाव ट्रांसमीटर
2उच्च सटीकता माप
3. कई माप सीमाएं
4. कई आउटपुट सिग्नल प्रकार
5उच्च सुरक्षा वर्ग
6. व्यापक परिचालन तापमान सीमा
7उच्च अधिभार क्षमता
8. तेजी से प्रतिक्रिया समय
9. एकाधिक स्थापना विधियाँ
10कई प्रमाणपत्र
अनुप्रयोग:
1. 316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त
2चिकित्सा, जैवऔषधी और निर्जलित प्रसंस्करण के लिए खाद्य स्वच्छता उद्योग
3कागज और रासायनिक उद्योगों में उपयोग किया जाता है, साथ ही अपशिष्ट जल के स्तर और पेय के दबाव माप के लिए उपयुक्त हाइड्रोलिक और वायवीय नियंत्रण प्रणालियों के लिए
| प्रदर्शन मापदंड | |
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ≤0.1% एफएस |
| हिस्टेरिसिस | ≤0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.2kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी |
| आदेश देने की युक्तियाँ |
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति की जाएगी।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।

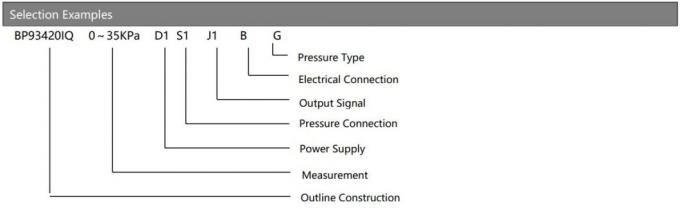

| आदेश मार्गदर्शिका | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||

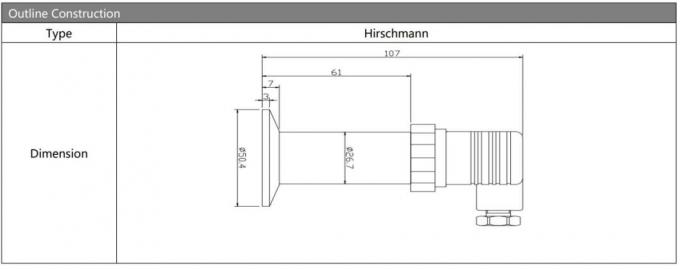

| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | |||||||
| आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||||
| IQ1/IQ2 | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||

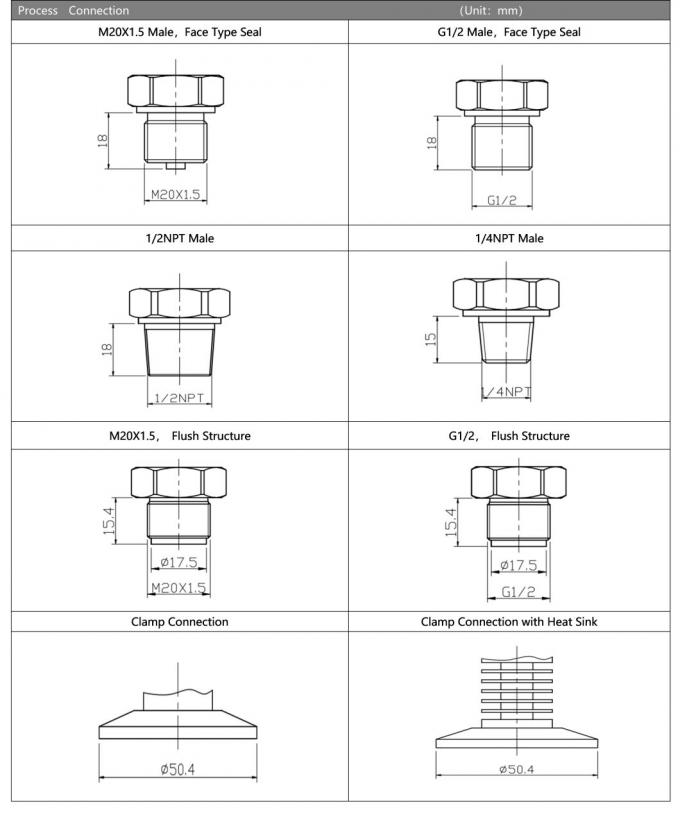

| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | अन्य | |||||||

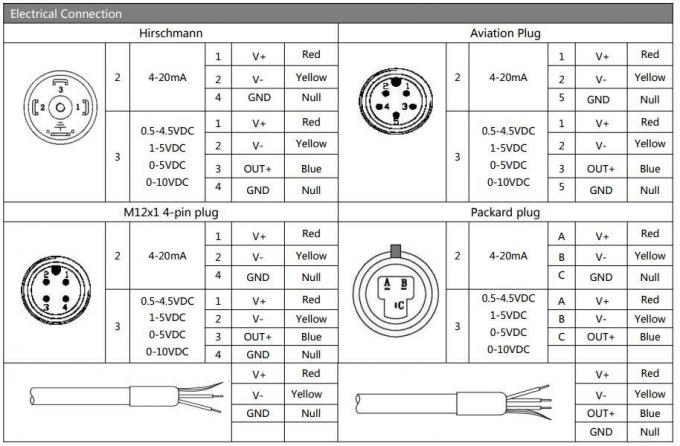

| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
