4-20mA फ्लश डायफ्राम दबाव ट्रांसड्यूसर 100MPa सिलिकॉन डायफ्राम दबाव सेंसर
Product Details
| मॉडल नं.: | BPHT24 | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| संरक्षण रेटिंग: | IP65 | वजन: | ~0.3kg |
| घर निर्माण की सामग्री: | 316L या 304SS | दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव |
| परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग | विनिर्देश: | सिलिकॉन दबाव सेंसर |
| उत्पत्ति: | बाओजी, चीन | एचएस कोड: | 9026201090 |
| संरचना प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर | मापने का माध्यम: | हवा और तरल पदार्थ |
| सटीकता ग्रेड: | 0.5% | दबाव सीमा: | -100kpa...0kpa ~10kpa...100MPa |
| प्रमुखता देना |
4-20mA फ्लश डायफ्राम दबाव ट्रांसड्यूसर,फ्लश डायफ्राम दबाव ट्रांसड्यूसर 100 एमपीए,100 एमपीए सिलिकॉन डायफ्राम दबाव सेंसर |
||
Product Description

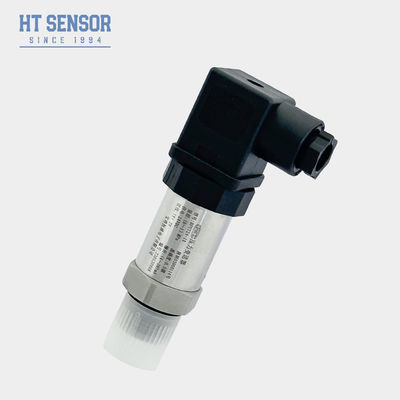

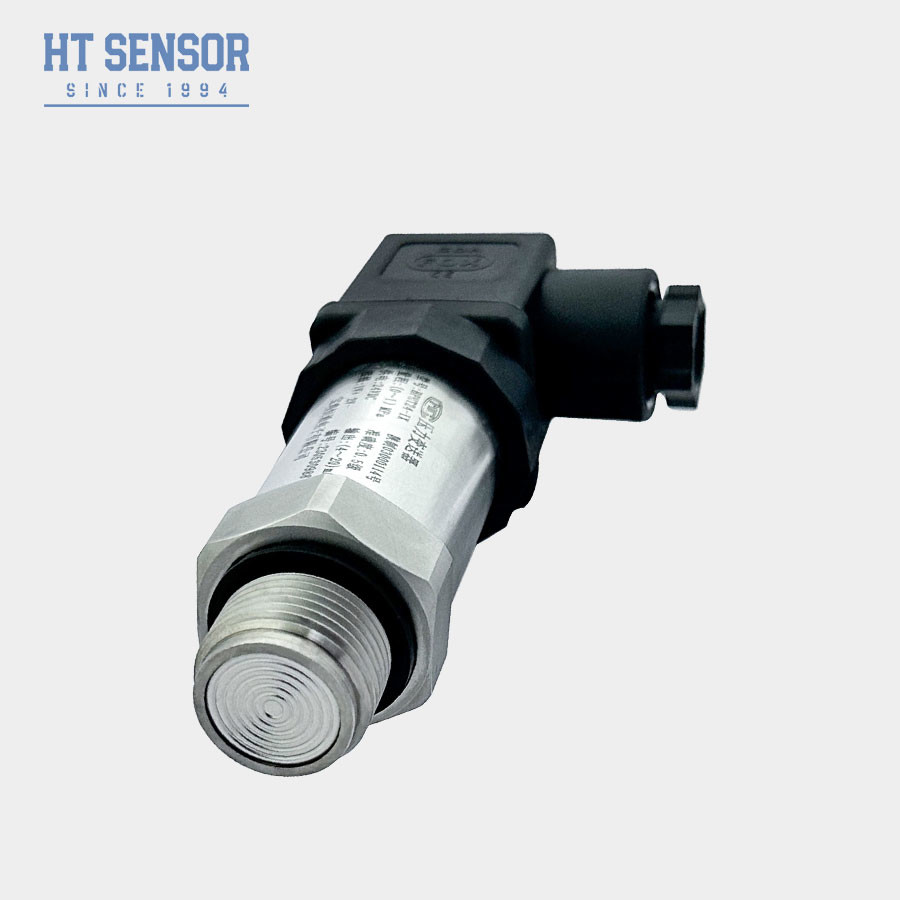

BPHT24 4-20mA फ्लश डायफ्राम दबाव सेंसर ट्रांसड्यूसर
बीपीएचटी24 पीपुनरुत्थानटीरैंसमिटर
परिचय:
BPHT24 4-20mA फ्लश डायाफ्राम दबाव सेंसर ट्रांसड्यूसर piezoresistive प्रभाव पर आधारित है। अंदर, वहाँ फैल सिलिकॉन फिल्म की एक परत है, जब बाहरी दबाव के अधीन,सिलिकॉन फिल्म छोटे विरूपण से गुजरना होगासिलिकॉन फिल्म के प्रतिरोध मूल्य के परिवर्तन को मापने से मापे जाने वाले माध्यम के दबाव की सटीक गणना की जा सकती है।यह उन्नत माइक्रो कंप्यूटर प्रौद्योगिकी को अपनाता है और इसमें स्वचालित तापमान मुआवजा और रैखिक सुधार कार्य हैंइसका अर्थ है कि यह परिवेश के तापमान में परिवर्तन के अनुसार स्वचालित रूप से तापमान की क्षतिपूर्ति कर सकता है, जिससे माप की सटीकता में सुधार होता है।रैखिक सुधार फंक्शन के माध्यम से, आउटपुट सिग्नल को माप की सटीकता और स्थिरता में और सुधार के लिए सही किया जा सकता है।
- विभिन्न दबाव इंटरफ़ेस विकल्प
- मध्यम स्केलिंग को रोकने के लिए स्वच्छ अनुप्रयोगों के लिए डिज़ाइन किया गया
- पूरी तरह से स्टेनलेस स्टील संरचना के साथ उच्च सटीकता
- साफ करने में आसान।
- 316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त
- पर्यावरण संरक्षण और रासायनिक उद्योगों के लिए आदर्श
- समुद्री और विमानन उद्योगों में प्रयोग किया जाता है
- चिकित्सा, जैव औषधीय और खाद्य स्वच्छता में उपयोग के लिए उपयुक्तउद्योग.
| प्रदर्शन मापदंड | |
| माप सीमा | 0~35Kpa...~35एमपीए |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤1नामित सीमा का.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% एफ.एस. /वर्ष(सामान्य) ±0.2% एफ.एस/वर्ष(अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | -20-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kहर्ज |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | पूर्व डीबी IIC T6 Gb |
| सुरक्षा रेटिंग | मैंP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.25किलो |

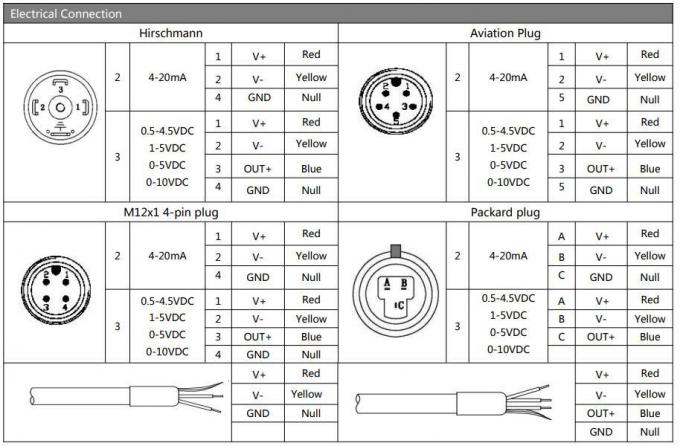

| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति की जाएगी।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।

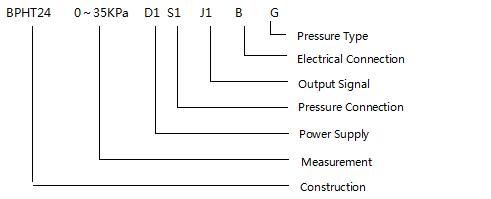

| आदेश मार्गदर्शक | ||||||||
| बीपीएचटी24 | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| नवम | डिस्प्ले दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| माप सीमा | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2एनपीटी | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
