| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BPHT24-III |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BPHT24-III | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| संरक्षण रेटिंग: | IP65 | वजन: | ~1.0kg |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| उत्पत्ति: | बाओजी, चीन | एचएस कोड: | 9026201090 |
| संरचना प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर | मापने का माध्यम: | हवा और तरल पदार्थ |
| सटीकता ग्रेड: | 0.5% | दबाव सीमा: | -100kpa...0kpa ~10kpa...100MPa |
| अनुकूलन: | <i>Available |</i> <b>उपलब्ध |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध</b> | ||
| प्रमुखता देना: | 4-20mA फ्लश डायफ्राम दबाव ट्रांसमीटर,फ्लश डायफ्राम दबाव ट्रांसमीटर एलसीडी डिस्प्ले,4-20mA फ्लश डायफ्राम डिजिटल दबाव ट्रांसमीटर |
||

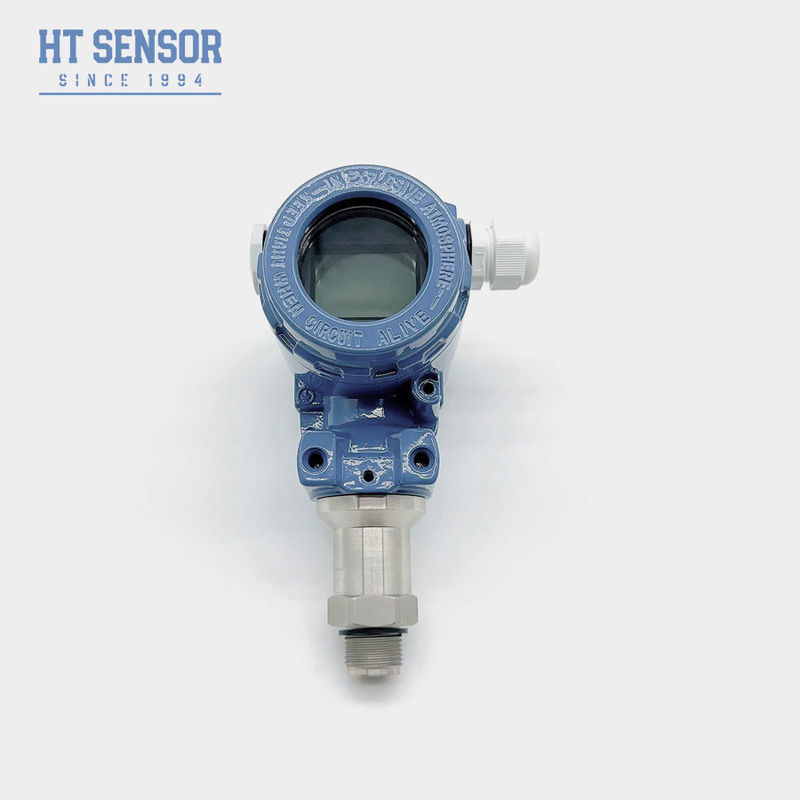

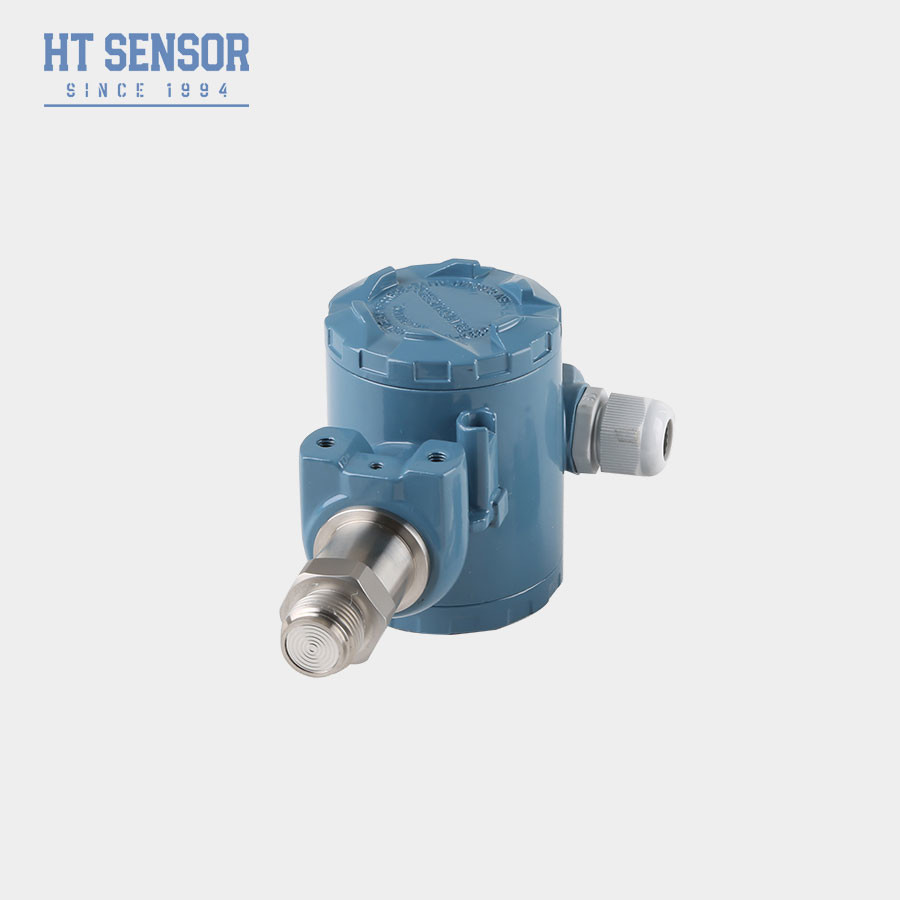

BPHT24-III 4-20mA 2 WIRE एलसीडी डिस्प्ले फ्लश डायफ्राम दबाव सेंसर
बीपीएचटी24 पीपुनरुत्थानटीरैंसमिटर
फ्लश डायफ्राम दबाव सेंसर का परिचय:

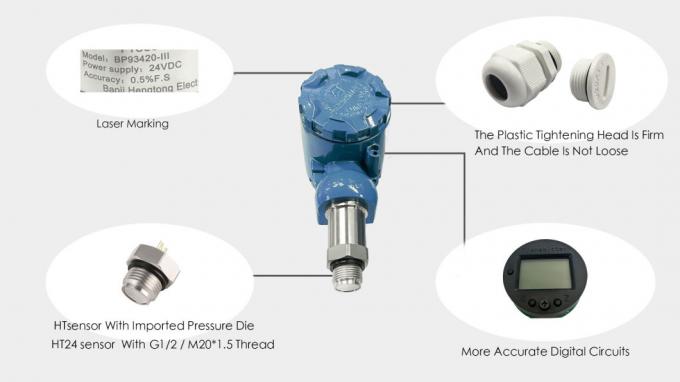

BPHT24-III दबाव ट्रांसमीटर उन्नत विसारित सिलिकॉन फ्लैट फिल्म तकनीक को अपनाता है, दबाव ट्रांसमीटर उच्च स्थिरता और विश्वसनीयता है,विभिन्न कठोर औद्योगिक वातावरण के लिए उपयुक्त, और एक तरल क्रिस्टल डिस्प्ले स्क्रीन से लैस है, जो वर्तमान मापा दबाव मूल्य को दृश्य रूप से प्रदर्शित कर सकता है, जो उपयोगकर्ताओं के लिए वास्तविक समय में दबाव जानकारी प्राप्त करने के लिए सुविधाजनक है,डायल सिर में प्रोग्राम करने योग्य कार्य है, उपयोगकर्ता आवश्यकताओं के अनुसार पैरामीटर सेट कर सकते हैं, जैसे कि इकाई चयन, शून्य कैलिब्रेशन, आदि, विभिन्न प्रकार के आउटपुट सिग्नल विकल्प भी प्रदान करता है, जैसे कि 4-20mA, 0-5V, 0-10V, आदि।उपयोगकर्ताओं को विभिन्न प्रकार के नियंत्रण प्रणालियों तक पहुँचने में सुविधा प्रदान करना.
| प्रदर्शन मापदंड | |
| माप सीमा | 0~35Kpa...~35एमपीए |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤1नामित सीमा का.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% एफ.एस. /वर्ष(सामान्य) ±0.2% एफ.एस/वर्ष(अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | -20-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kहर्ज |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | पूर्व डीबी IIC T6 Gb |
| सुरक्षा रेटिंग | मैंP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.25किलोग्राम-1,2 किलोग्राम |

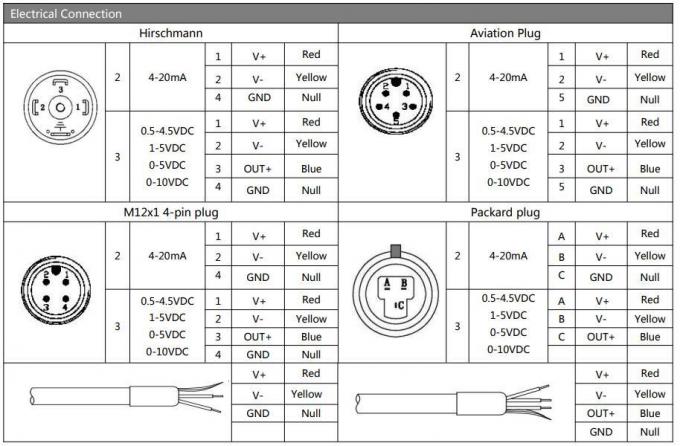

| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| प्रकार | हर्शमैन |

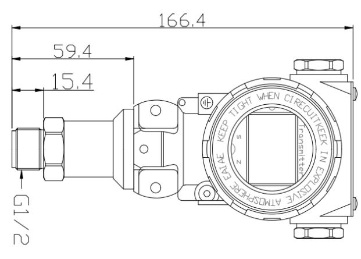

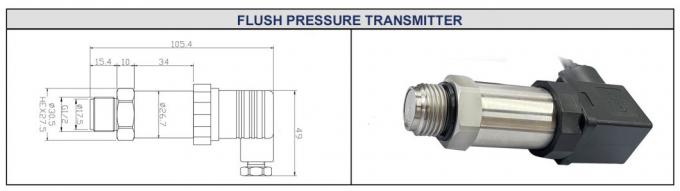

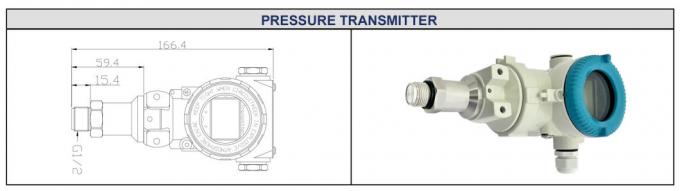

| आयाम |
 |
| चयनित उदाहरण |
| आदेश देने की युक्तियाँ |

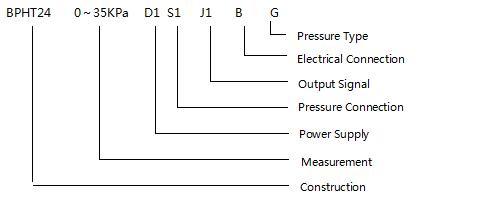

| आदेश मार्गदर्शक | ||||||||
| बीपीएचटी24 | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| नवम | डिस्प्ले दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| माप सीमा | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2एनपीटी | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
