| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BPHT24-IX |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BPHT24-IX | संरक्षण रेटिंग: | IP65 |
|---|---|---|---|
| वजन: | ~0.3kg | घर निर्माण की सामग्री: | 304एस.एस |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| उत्पत्ति: | बाओजी, चीन | एचएस कोड: | 9026201090 |
| प्रकार: | सामान्य दबाव ट्रांसमीटर | संरचना प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
| मापने का माध्यम: | हवा और तरल पदार्थ | सटीकता ग्रेड: | 0.5% |
| दबाव सीमा: | -100kpa...0kpa ~10kpa...100MPa | नमूने: | US$ 65/पीस 1 पीस ((मिन.आदेश) नमूना अनुरोध करें |
| प्रमुखता देना: | ओडीएम फ्लश डायफ्राम दबाव सेंसर,फ्लश डायफ्राम दबाव सेंसर 35Kpa,35 एमपीए डिफ्यूज्ड सिलिकॉन प्रेशर ट्रांसमीटर |
||

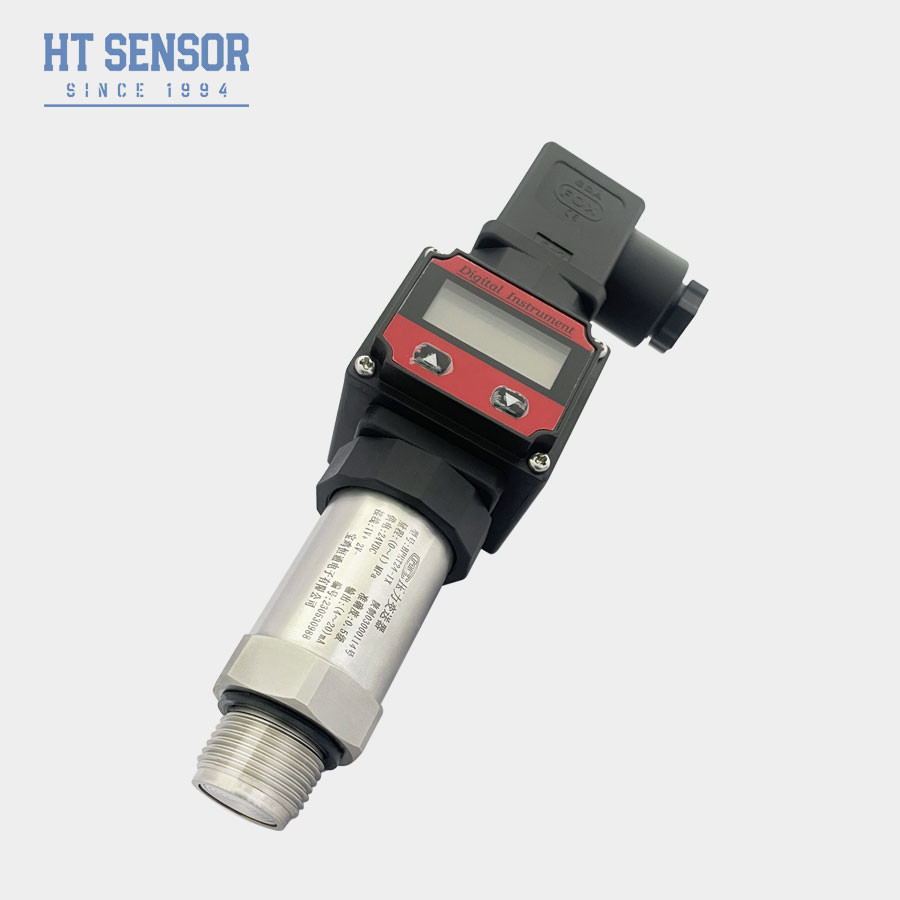

BPHT24-IXफ्लश डायफ्राम दबाव सेंसरपीपुनरुत्थानटीरैंसमिटर
परिचय:
BPHT24-IX फ्लशडायफ्राम दबाव सेंसरदबाव सेंसर पर पतली फिल्म के अंदर एकाग्रता ढाल परिवर्तन को मापकर दबाव संकेत को विद्युत आउटपुट में परिवर्तित करने के लिए प्रसारित सिलिकॉन तकनीक का उपयोग करता है।यह सिद्धांत उच्च परिशुद्धता के साथ फैला सिलिकॉन फ्लैट फिल्म दबाव ट्रांसमीटर बनाता है, स्थिरता और विश्वसनीयता, दबाव माप और नियंत्रण अवसरों के लिए विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त
उत्पाद की विशेषताएं:
| प्रदर्शन मापदंड | |
| माप सीमा | 0~35Kpa...~35MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | -20-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | पूर्व डीबी IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.3kg |

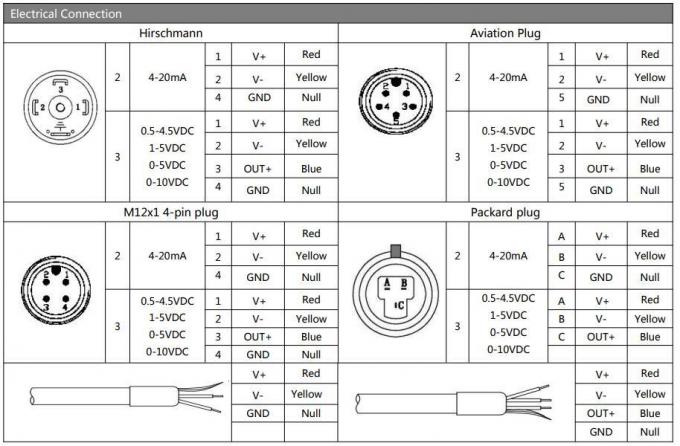

| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4wइरे |
| 0/1~5V | ||
| 0/1~10V |
| प्रकार | हर्शमैन |

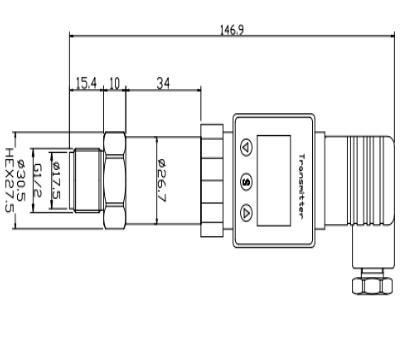

| आयाम |  |

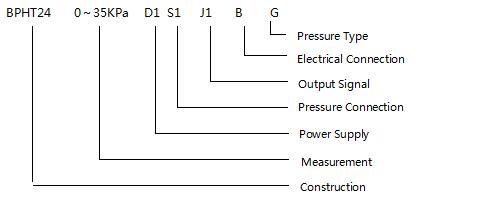

| चयनित उदाहरण |
| आदेश मार्गदर्शक | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| नवम | डिस्प्ले दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| माप सीमा | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | |||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2एनपीटी | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
