| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP93420-IQT |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP93420-IQT दबाव ट्रांसमीटर | सटीकता ग्रेड: | 0.5% एफएस |
|---|---|---|---|
| दबाव सीमा: | -100kPa...0kPa ~35kPa...3.5MPa | घर निर्माण की सामग्री: | स्टेनलेस स्टील |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | संरचना प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर |
| मापने का माध्यम: | हवा/पानी/तेल | आईपी रेटिंग: | IP65 |
| अनुकूलन: | <i>Available |</i> <b>उपलब्ध |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध</b> | संचालन तापमान।: | -20 ~ 80 ℃ |
| प्रमुखता देना: | सैनिटरी फ्लश डायफ्राम दबाव सेंसर,4-20ma फ्लश डायफ्राम दबाव सेंसर,एयर फ्लश डायफ्राम प्रेशर ट्रांसमीटर |
||

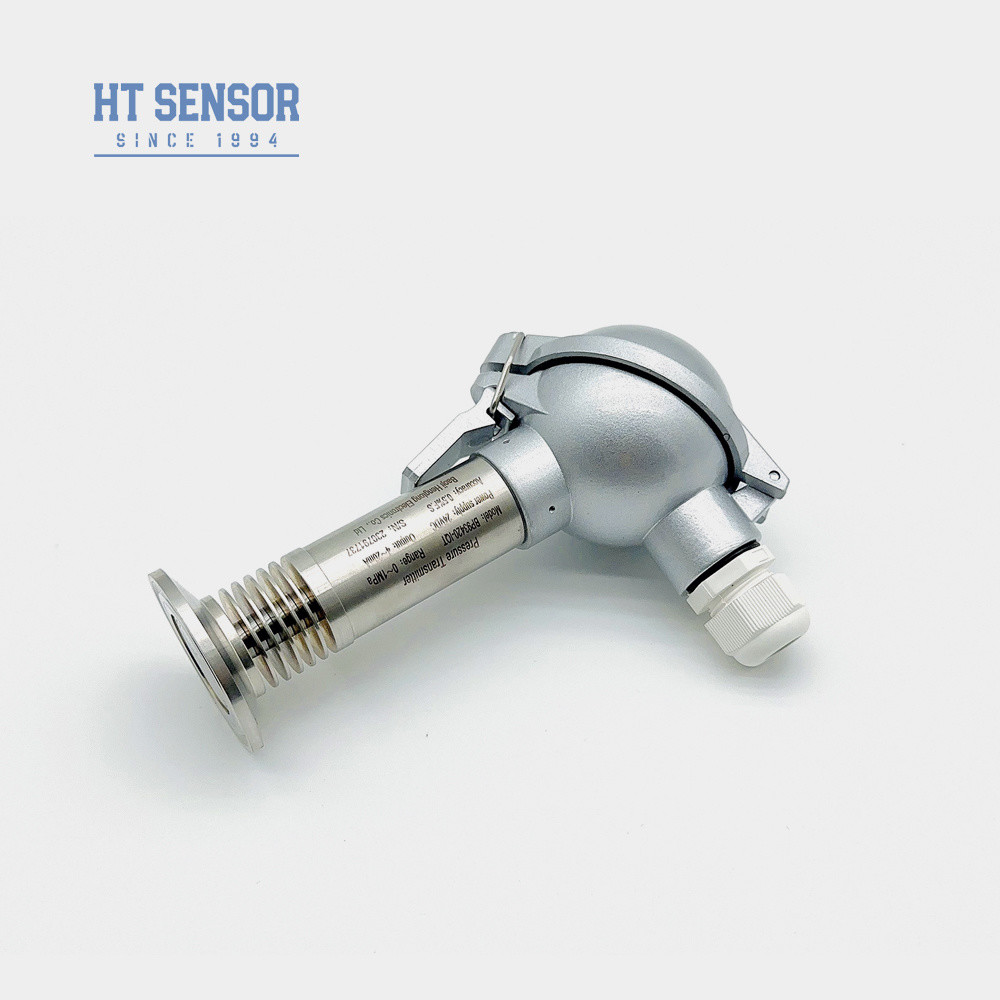

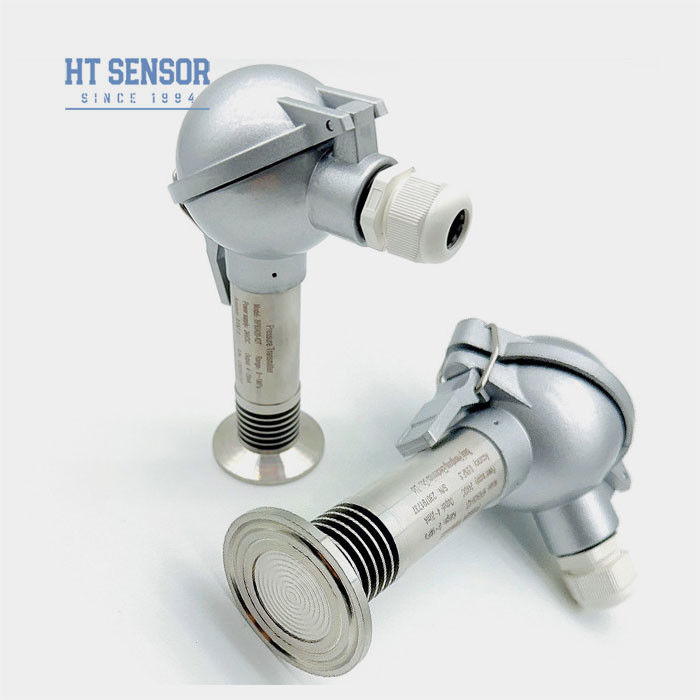

BP93420-IQT 50.4 मिमी क्लैंप बड़े डायफ्राम उच्च तापमान ट्रांसमीटर स्थापित करने के लिए संकेत प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है,सेंसर सिग्नल को मानक आउटपुट सिग्नल में परिवर्तित करनायह दबाव ट्रांसमीटर मुख्य रूप से उन स्थानों में उपयोग किया जाता है जहां उच्च स्वच्छता की आवश्यकता होती है, जिससे स्वच्छ वातावरण में विश्वसनीय और सटीक दबाव माप सुनिश्चित होते हैं।विभिन्न आउटपुट विकल्पों के साथ, जिसमें एनालॉग और डिजिटल सिग्नल शामिल हैं, यह विभिन्न सिस्टम आवश्यकताओं के अनुरूप लचीलापन प्रदान करता है।
उत्पाद की विशेषताएंफ्लश डायफ्राम दबाव सेंसर:
1विभिन्न दबाव इंटरफ़ेस विकल्प
2मध्यम स्केलिंग को रोकने के लिए स्वच्छ अनुप्रयोगों के लिए डिज़ाइन किया गया
3. उच्च सटीकता पूर्ण स्टेनलेस स्टील संरचना के साथ
4- साफ करने में आसान।
आवेदनकाफ्लश डायफ्राम दबाव सेंसर:
1. 316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त
2पर्यावरण संरक्षण और रासायनिक उद्योगों के लिए आदर्श
3समुद्री और विमानन उद्योगों में प्रयुक्त
4चिकित्सा, जैव औषधीय और खाद्य स्वच्छता में उपयोग के लिए उपयुक्तउद्योग.
| प्रदर्शन मापदंड | |
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | SS304,316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.5kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |

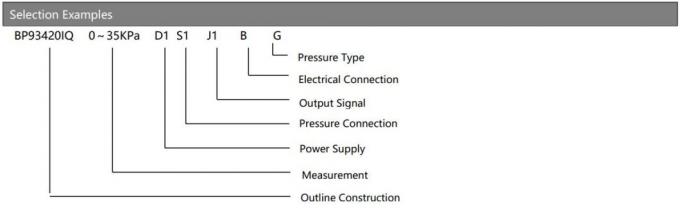

| आदेश मार्गदर्शक | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||

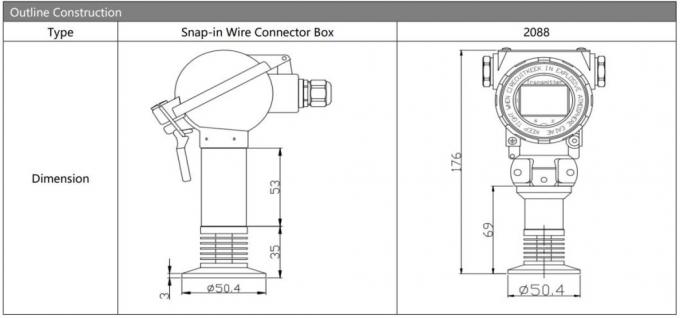

| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||

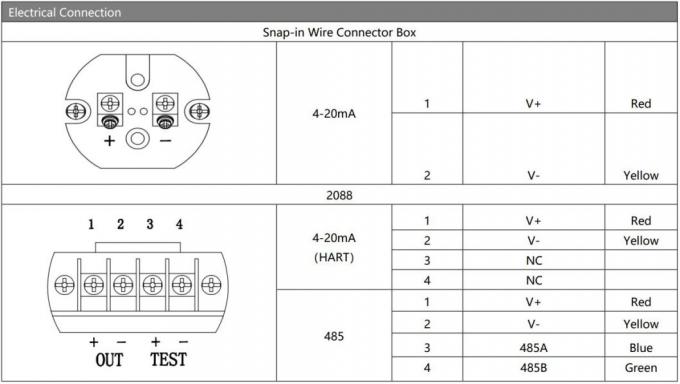

| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
| आदेश देने की युक्तियाँ |
| प्रश्न और उत्तर |
आपको सबसे उपयुक्त सेंसर की सिफारिश करने के लिए, कृपया हमें नीचे दी गई जानकारी दें।
1कार्य तापमान: -40 से 125 डिग्री सेल्सियस
2परीक्षण रेंज?
3. आउटपुटः 4-20mA, RS485 या अन्य?
4पेंच: G1/4, 1/4NPT, R1/4, M20*1.5?
5. विद्युत कनेक्शनः Hirschmann, पैकार्ड, प्रत्यक्ष नेतृत्व?
6आदेश की मात्रा: ?
