| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BP93420-IQT |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP93420-IQT | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| घर निर्माण की सामग्री: | एसएस304 | संरक्षण रेटिंग: | IP65 |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| विनिर्देश: | सिलिकॉन दबाव सेंसर | ट्रेडमार्क: | एचटीसेंसर |
| उत्पत्ति: | बाओजी, चीन | एचएस कोड: | 9026201090 |
| आपूर्ति की क्षमता: | 50000 पीसीएस / वर्ष | प्रकार: | सामान्य दबाव ट्रांसमीटर |
| संरचना प्रकार: | विसरित सिलिकॉन दबाव ट्रांसमीटर | मापने का माध्यम: | हवा और तरल पदार्थ |
| सटीकता ग्रेड: | 0.5% | दबाव सीमा: | -100kpa...0kpa ~10kpa...100MPa |
| आईपी रेटिंग: | IP65 | नमूने: | <i>US$ 70/Piece 1 Piece(Min.Order) |</i> <b>यूएस$ 70/टुकड़ा 1 टुकड़ा (न्यूनतम ऑर्डर) |</b> <i>Reques |
| अनुकूलन: | <i>Available |</i> <b>उपलब्ध |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध</b> | मॉडल: | 1 |
| प्रमुखता देना: | स्थिर फ्लश डायफ्राम दबाव ट्रांसमीटर,फ्लश डायफ्राम दबाव ट्रांसमीटर SS304,SS304 उच्च सटीकता दबाव सेंसर |
||

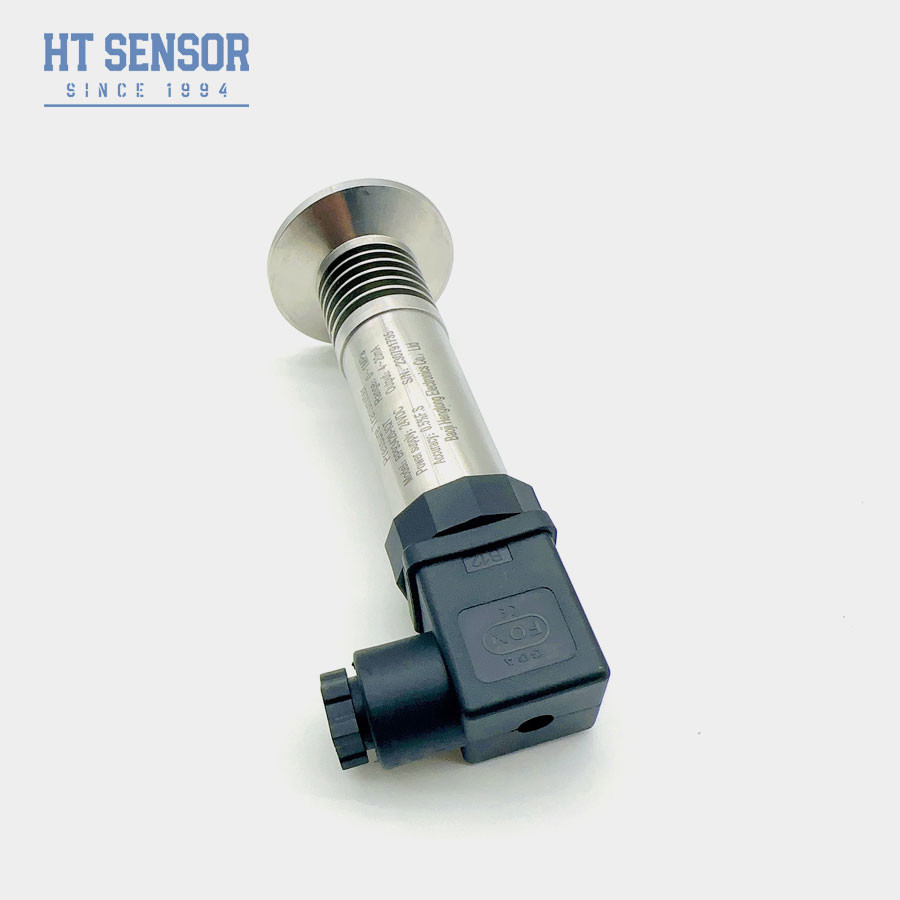

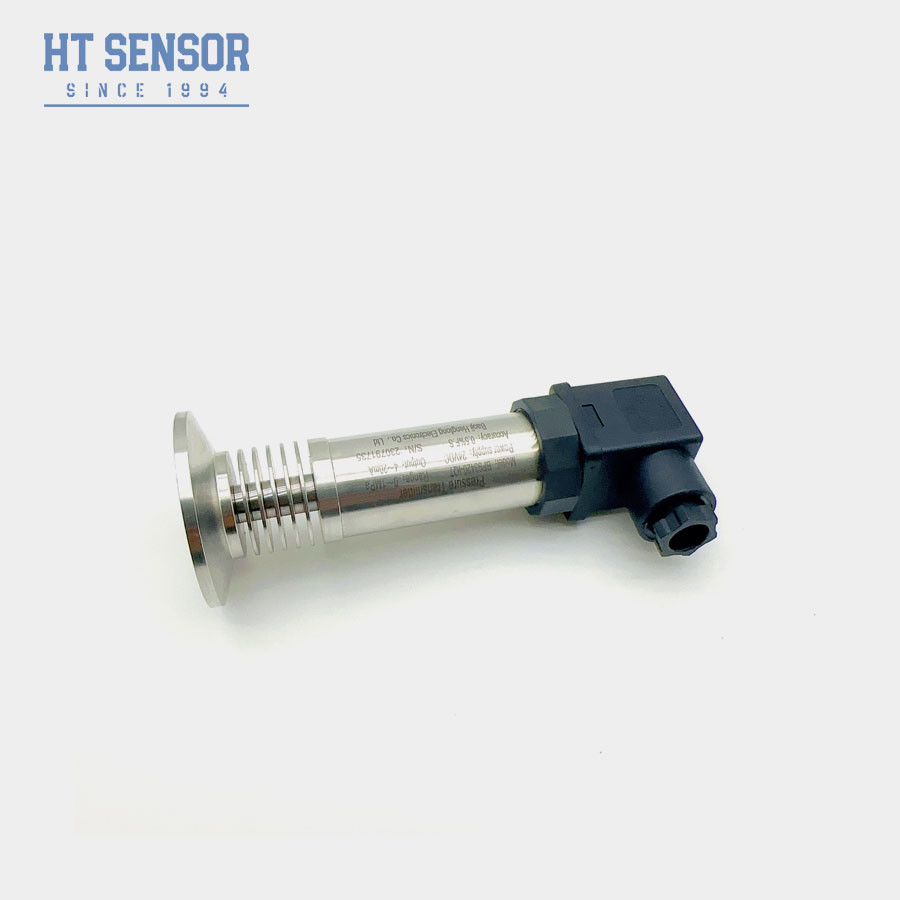

दबाव ट्रांसमीटर से जुड़ा सैनिटरी चक
BP93420-IQT Pपुनरुत्थानटीरैंसमिटर
परिचयफ्लश डायफ्राम दबाव सेंसर:
BP93420-IQTक्लैंप फ्लश डायफ्राम दबाव ट्रांसमीटर एक उपकरण है जिसका उपयोग दबाव संकेतों को मापने और परिवर्तित करने के लिए किया जाता है। यह क्लैंप प्रकार की फ्लैट फिल्म सेंसर तकनीक को अपनाता है,जो विभिन्न तरल पदार्थों और गैसों के दबाव को सटीक रूप से माप सकता है, और उच्च परिशुद्धता, स्थिरता और विश्वसनीयता है। इसके अलावा विभिन्न अनुप्रयोग आवश्यकताओं के लिए विभिन्न माप रेंज और आउटपुट सिग्नल प्रकारों का चयन करने के लिए है।उपकरण में संक्षारण और उच्च तापमान प्रतिरोध भी है, उच्च झटके प्रतिरोध और पानी और धूल प्रतिरोध, स्थापित करने और उपयोग करने में आसान, विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त दबाव को मापने और नियंत्रित करने के लिए
उत्पाद की विशेषताएं:
| प्रदर्शन मापदंड | |
| माप सीमा | 0~35Kpa...~3.5एमपीए |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤1नामित सीमा का.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% एफ.एस. /वर्ष(सामान्य) ±0.2% एफ.एस/वर्ष(अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | -20-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kहर्ज |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | पूर्व डीबी IIC T6 Gb |
| सुरक्षा रेटिंग | मैंP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.55किलो |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4wइरे |
| 0~10/20mA | 3 wइरे |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| चयनित उदाहरण |
| आदेश मार्गदर्शक | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||

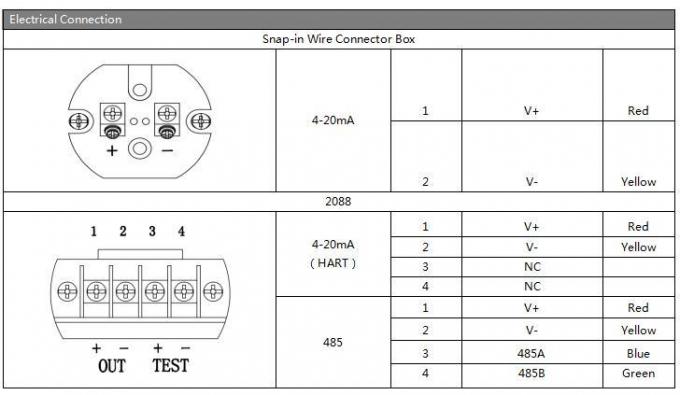

| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
| आदेश देने की युक्तियाँ |
