| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE, RoHs, ISO9001 |
| मॉडल संख्या: | BP93420-IQT |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BP93420-IQT | विद्युत आपूर्ति: | 24वीडीसी |
|---|---|---|---|
| उत्पादन में संकेत: | गेज दबाव, पूर्ण दबाव, सील दबाव | शुद्धता: | 0.25%एफएस, 0.5%एफएस |
| दबाव सीमा: | -100kPa...0kPa ~35kPa...3.5MPa | अनुकूलन: | <i>Available |</i> <b>उपलब्ध |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध</b> |
| मॉडल: | 1 | ||
| प्रमुखता देना: | 4-20ma दबाव ट्रांसमीटर सेंसर,दबाव ट्रांसमीटर सेंसर स्टेनलेस स्टील,4-20ma फ्लश डायफ्राम दबाव सेंसर |
||

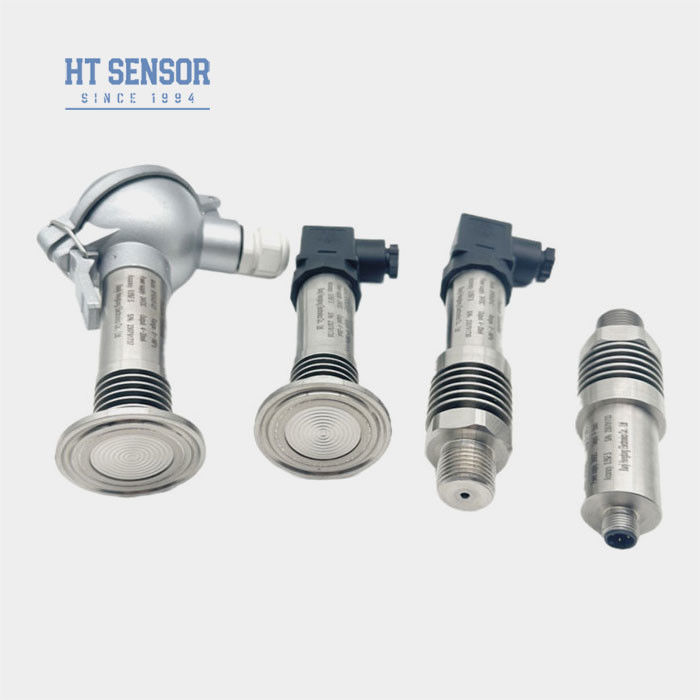

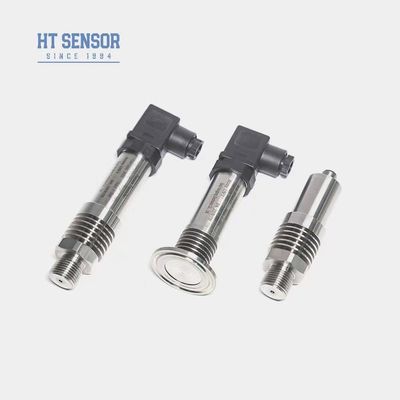

परिचय दबाव ट्रांसमीटर सेंसर
BP93420-IQT उच्च तापमान ट्रांसमीटर आमतौर पर सेंसर के गर्मी अपव्यय प्रदर्शन में सुधार के लिए हीट सिंक का उपयोग करते हैं। हीट सिंक सेंसर के साथ निकट संपर्क में है,और सेंसर द्वारा उत्पन्न गर्मी तेजी से थर्मल प्रवाहकीय सामग्री के माध्यम से हीट सिंक के लिए प्रेषित किया जाता है, और एक विश्वसनीय सीमा के भीतर सेंसर के काम कर रहे तापमान रखने के लिए हीट सिंक की सतह के माध्यम से उत्सर्जित किया जाता है
आवेदन:
प्रदर्शन पैरामीटरः
| माप सीमा | 0~35Kpa...~3.5MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% F.S./Year ((सामान्य) ±0.2% F.S./Year ((अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | -20-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | पूर्व डीबी IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.55kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
आदेश देने के लिए टिप्सः
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति की जाएगी।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
आदेश मार्गदर्शक:
| BP93420XX | दबाव ट्रांसमीटर | |||||||

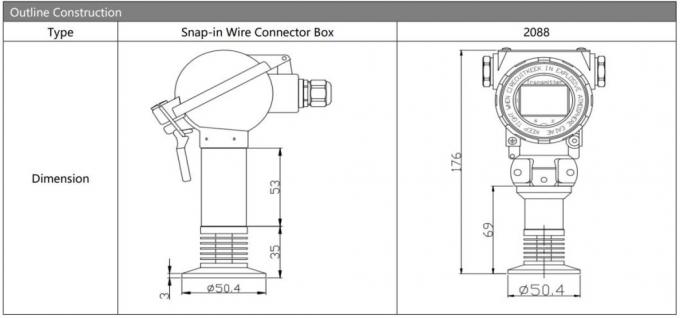

| कोड | रूपरेखा निर्माण | |||||||
| आईबी | सामान्य दबाव ट्रांसमीटर | नवम | डिस्प्ले दबाव ट्रांसमीटर | |||||
| आईई | झटके प्रतिरोधी विमानन दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| यदि | नमी प्रतिरोधी दबाव ट्रांसमीटर | IIE/IIIE | सामान्य/डिस्प्ले दबाव ट्रांसमीटर | |||||
| IN | एयर कंडीशनिंग विशेष दबाव ट्रांसमीटर | आईसी | उच्च तापमान दबाव ट्रांसमीटर | |||||
| आईक्यू/आईक्यूटी | बड़ा डायाफ्राम/उच्च तापमान दबाव ट्रांसमीटर | |||||||
| माप सीमा | -100kPa...0kPa ~ 35kPa...3.5MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
