| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT SENSOR |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BPHT24-III |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BPHT24-III | संरक्षण रेटिंग: | IP65 |
|---|---|---|---|
| वजन: | ~0.6 किग्रा | घर निर्माण की सामग्री: | 304 एसएस |
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| उत्पत्ति: | बाओजी, चीन | एचएस कोड: | 9026201090 |
| आपूर्ति की क्षमता: | 50000 पीसीएस / वर्ष | मापने वाला तत्व: | प्रसारित सिलिकॉन दबाव सेंसर |
| मापने का माध्यम: | हवा और तरल पदार्थ | सटीकता ग्रेड: | 0.25%, 0.5%,0.3% |
| दबाव सीमा: | -100kpa...0kpa ~10kpa...20MPa | अनुकूलन: | <i>Available |</i> <b>उपलब्ध |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध</b> |
| प्रमुखता देना: | 30vdc फ्लश डायफ्राम दबाव सेंसर,12vdc फ्लश डायफ्राम दबाव सेंसर,माप मध्यम के लिए गीला दबाव ट्रांसड्यूसर |
||

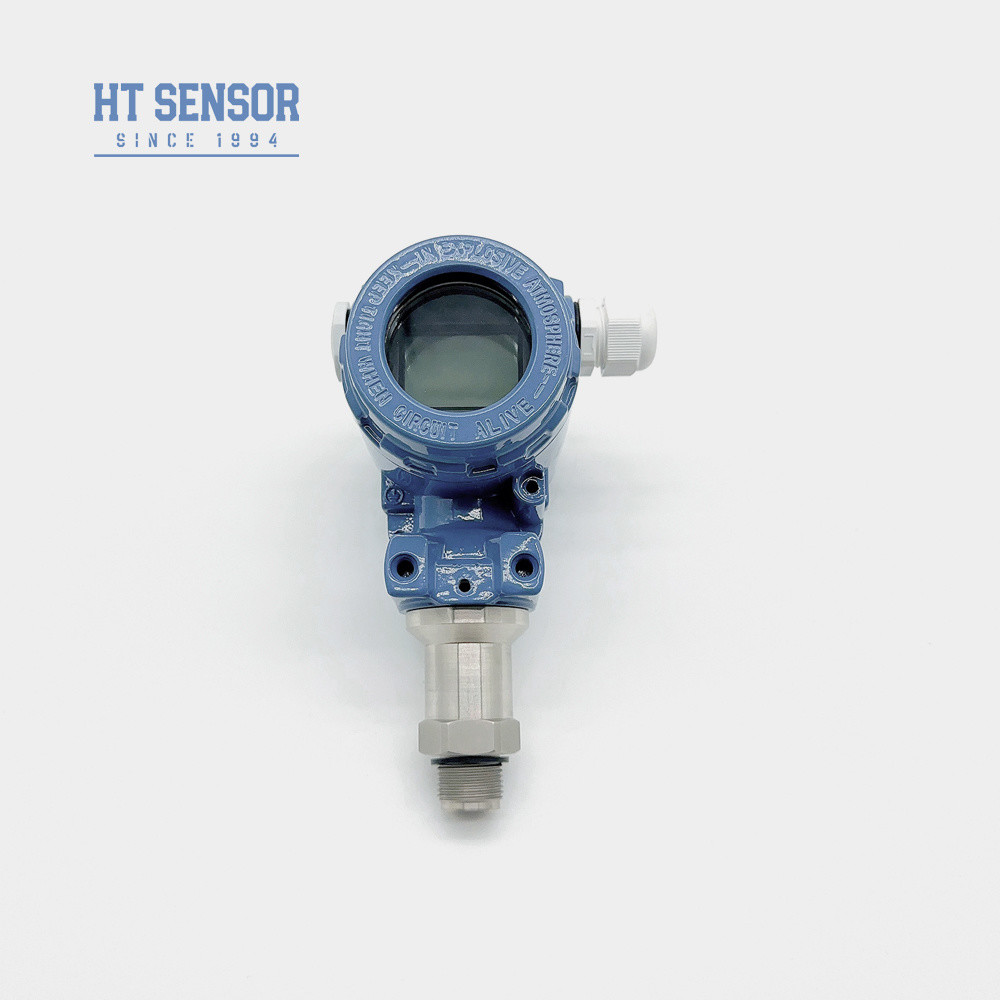

BPHT24-III दबाव ट्रांसमीटर

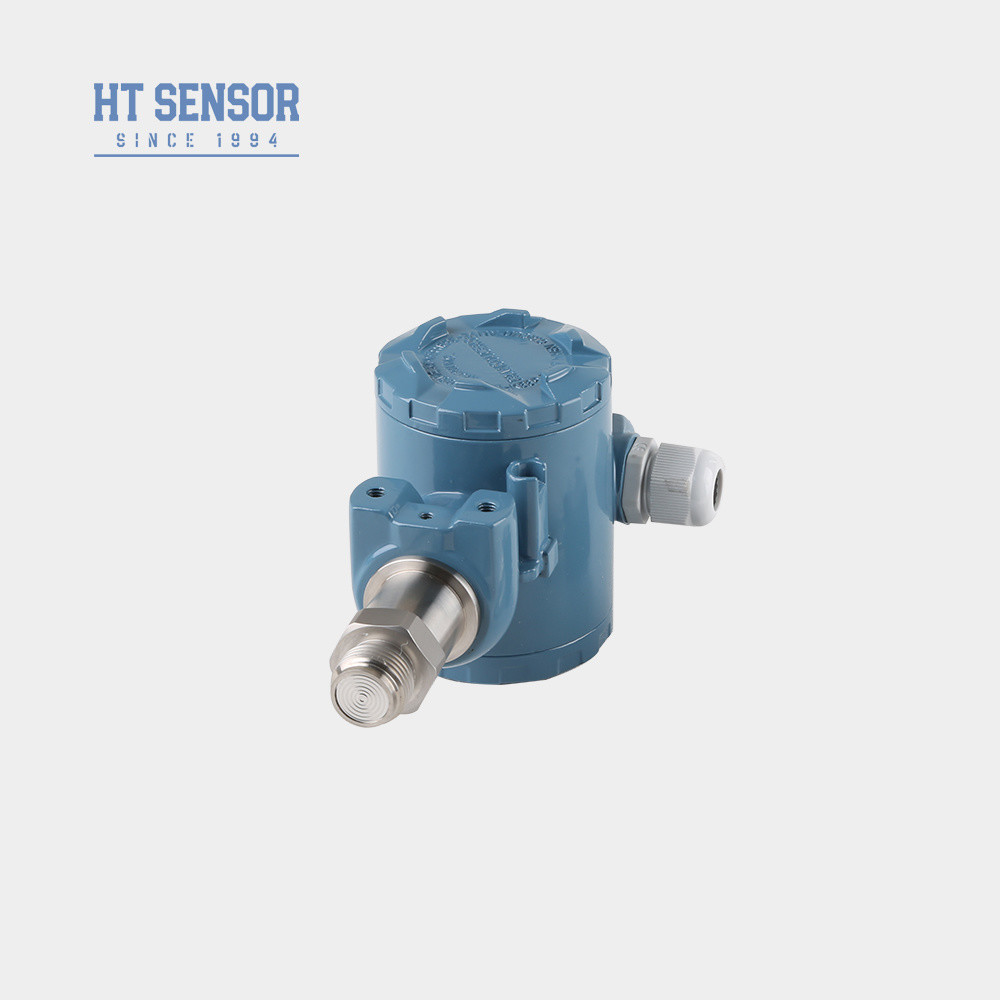

परिचयफ्लश डायफ्राम दबाव सेंसर:
BPHT24-III दबाव ट्रांसमीटरदसंकेत प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है,सेंसर सिग्नल को एक मानक आउटपुट सिग्नल में। यह दबाव ट्रांसमीटर मुख्य रूप सेउन स्थानों पर प्रयोग किया जाता है जहां उच्च स्वच्छता की आवश्यकता होती है, जिससे विश्वसनीय औरस्वच्छ वातावरण में सटीक दबाव माप।
उत्पाद की विशेषताएं:
|
प्रदर्शन पैरामीटरः |
|
| माप सीमा | 0~35Kpa...~20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/°C ((≤100KPa) ±0.01%F.S/°C ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70°C ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C~80°C |
| भंडारण तापमान | -40°C~120°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.8kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4×20 एमए | 12 ¢ 30 वीडीसी | 2/3/4 तार |
| 010/20mA |
3 तार |
|
| ०/१५ वी | ||
| ०/११०वोल्ट | ||
| 0.5 ∙4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
|
| स्थापना युक्तियाँः |
1. कंपन, प्रभाव या उच्च तापमान वातावरण में स्थापना से बचने की कोशिश करनी चाहिए, ताकि माप की सटीकता और उपकरण के जीवन को प्रभावित न किया जा सके,
2. दबाव ट्रांसमीटर के आसपास के वातावरण को साफ रखें, उपकरण में धूल, वसा और अन्य अशुद्धियों से बचें, जो इसके सामान्य संचालन को प्रभावित करते हैं;
3. उपकरण को नुकसान से बचने के लिए दबाव ट्रांसमीटर के नामित सीमा से अधिक दबाव से बचें। यदि नामित सीमा से परे दबाव को मापना आवश्यक है,उचित नामित सीमा के साथ दबाव ट्रांसमीटर का चयन किया जाना चाहिए;
4दबाव प्रेषक पर माध्यम के संक्षारक प्रभाव को रोकने के लिए मापे जाने वाले माध्यम की विशेषताओं के अनुसार उपयुक्त सामग्री का चयन करें।माप की सटीकता सुनिश्चित करने के लिए,
5दबाव ट्रांसमीटर को नियमित रूप से कैलिब्रेट करने की सिफारिश की जाती है। कैलिब्रेशन अवधि उपयोग के वातावरण और आवश्यकताओं के अनुसार निर्धारित की जा सकती है।
| आदेश मार्गदर्शक | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| नवम | डिस्प्ले दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| माप सीमा | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | |||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2एनपीटी | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
