| उत्पत्ति के प्लेस: | बाओजी, चीन |
|---|---|
| ब्रांड नाम: | HT sensor |
| प्रमाणन: | CE,RoHs,ISO9001 |
| मॉडल संख्या: | BPHT24-IX |
| न्यूनतम आदेश मात्रा: | 1 |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकेज |
| प्रसव के समय: | 5 से 8 कार्यदिवस |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 5000 पीसी / माह |
| मॉडल नं.: | BPHT24-IX | सटीकता ग्रेड: | 0.5% एफएस |
|---|---|---|---|
| दबाव सीमा: | -100kpa...0kpa ~10kpa...35MPa | वजन: | ~0.2kg |
| घर निर्माण की सामग्री: | 304 एसएस | दबाव प्रकार: | गेज/पूर्ण/मुहरबंद |
| मापने का माध्यम: | हवा और तरल पदार्थ | आईपी रेटिंग: | IP65 |
| अनुकूलन: | <i>Available |</i> <b>उपलब्ध |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध</b> | आउटपुट सिग्नल प्रकार: | एनॉलॉग डिजिटल |
| प्रमुखता देना: | एलसीडी डिस्प्ले फ्लश डायफ्राम दबाव सेंसर RoHs,एलईडी डिस्प्ले स्मार्ट टाइप दबाव ट्रांसमीटर RoHs,एलसीडी डिस्प्ले स्मार्ट टाइप प्रेशर ट्रांसमीटर |
||

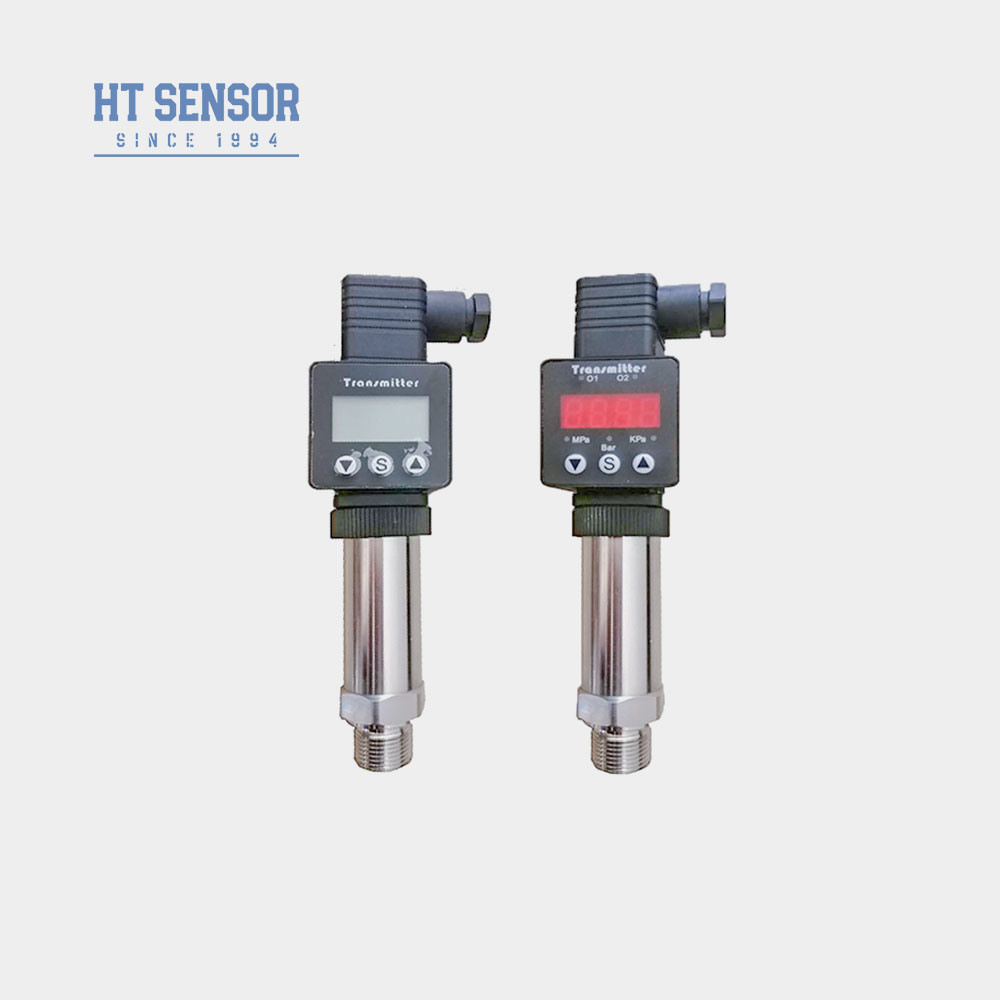

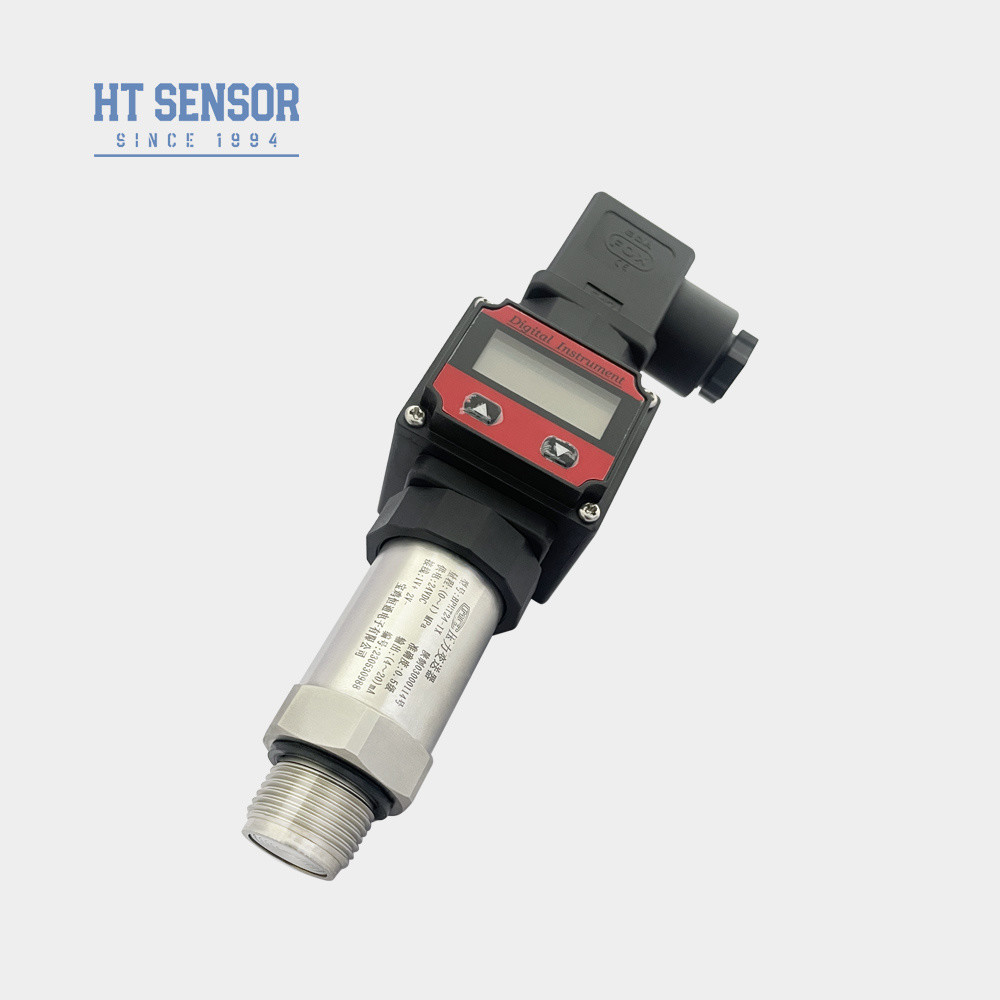

एलईडी एलसीडी डिस्प्ले फ्लश डायफ्राम दबाव सेंसर स्मार्ट दबाव ट्रांसमीटर
BPHT24-IX Pपुनरुत्थानटीरैंसमिटर
स्मार्ट प्रेशर ट्रांसमीटर का परिचय:
BPHT24-IX प्रेशर ट्रांसमीटर सिग्नल प्रोसेसिंग सर्किट स्टेनलेस स्टील के आवास के अंदर स्थित है, जो सेंसर सिग्नल को मानक आउटपुट सिग्नल में परिवर्तित करता है।यह दबाव ट्रांसमीटर मुख्य रूप से उन स्थानों में प्रयोग किया जाता है जहां उच्च स्वच्छता की आवश्यकता होती हैस्वच्छ वातावरण में विश्वसनीय और सटीक दबाव माप सुनिश्चित करता है। फ्लश डायफ्राम दबाव सेंसर एक तरल क्रिस्टल डिस्प्ले स्क्रीन से लैस है,जो दृश्य रूप से वर्तमान मापा दबाव मूल्य प्रदर्शित कर सकते हैं, जो उपयोगकर्ताओं के लिए वास्तविक समय में दबाव की जानकारी प्राप्त करने के लिए सुविधाजनक है
उत्पाद की विशेषताएं:
1विभिन्न दबाव इंटरफ़ेस विकल्प
2मध्यम स्केलिंग को रोकने के लिए स्वच्छ अनुप्रयोगों के लिए डिज़ाइन किया गया
3. पूरी तरह से स्टेनलेस स्टील संरचना के साथ उच्च सटीकता
4साफ करने में आसान
अनुप्रयोग:
1. 316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त
2पर्यावरण संरक्षण और रासायनिक उद्योगों के लिए आदर्श
3समुद्री और विमानन उद्योगों में प्रयुक्त
| प्रदर्शन मापदंड | |
| माप सीमा | 0~35Kpa...~20MPa |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | नामित सीमा का ≤ 1.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति और हाइस्टेरिसिस | 0.02% एफ.एस. (सामान्य) 0.05% एफ.एस. (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.1%F.S./Year (सामान्य) ±0.2%F.S./Year (अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | 0-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | Ex db IIC T6 जीबी |
| सुरक्षा रेटिंग | IP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.2kg |
|
आउटपुट सिग्नल |
आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4wइरे |
| 0/1~5V | ||
| 0/1~10V |
| उट्लाइन निर्माण | |
| आयाम |  |
| आदेश मार्गदर्शक | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| नवम | डिस्प्ले दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| माप सीमा | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | |||||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2एनपीटी | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
