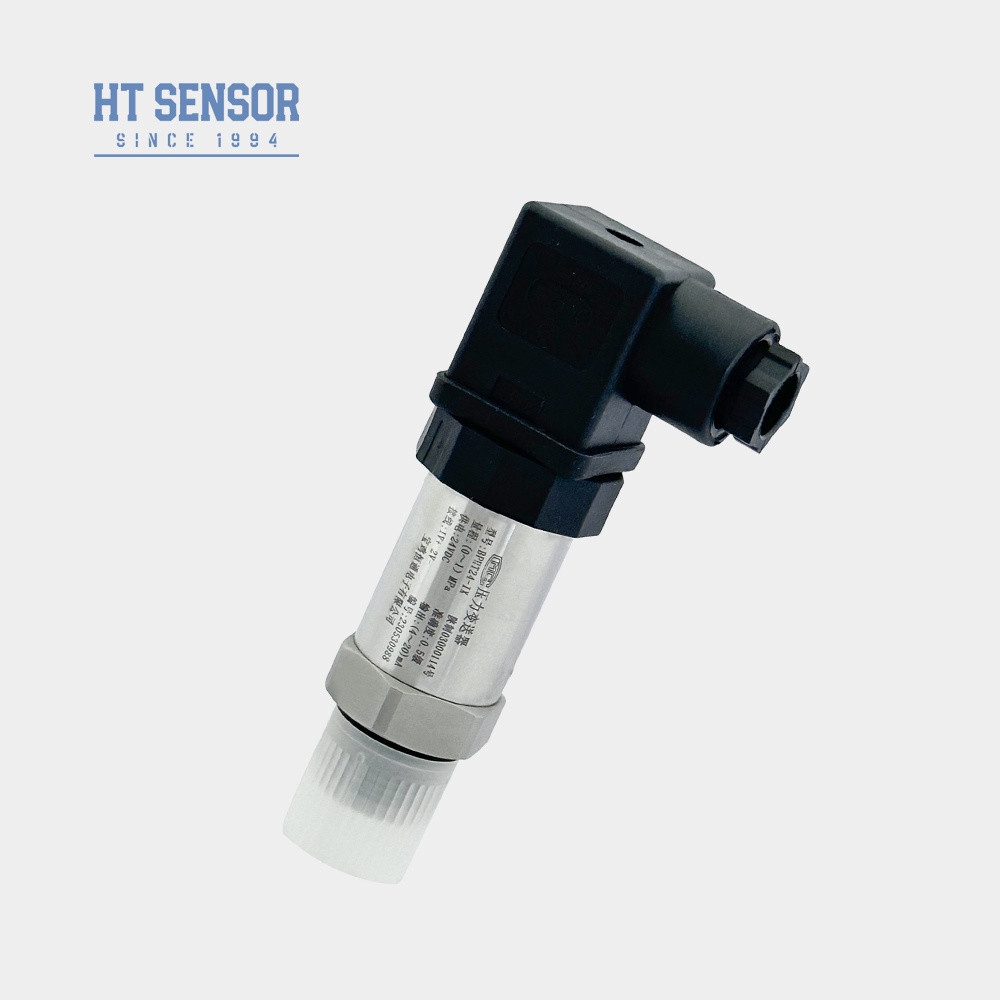

स्टेनलेस स्टील फ्लश डायफ्राम दबाव ट्रांसड्यूसर तेल औद्योगिक दबाव ट्रांसमीटर
उत्पाद विवरण
| मॉडल नं.: | BPHT24 | घर निर्माण की सामग्री: | 304 एसएस |
|---|---|---|---|
| दबाव प्रकार: | गेज दबाव, पूर्ण दबाव, सील दबाव | मापने का माध्यम: | हवा और तरल पदार्थ |
| सटीकता ग्रेड: | 0.25%एफएस, 0.5%एफएस | दबाव सीमा: | -100kpa...0kpa ~10kpa...100MPa |
| आईपी रेटिंग: | IP65 | अनुकूलन: | <i>Available |</i> <b>उपलब्ध |</b> <i>Customized Request</i> <b>अनुकूलित अनुरोध</b> |
| सिग्नल प्रकार: | एनॉलॉग डिजिटल | मुआवजा तापमान: | -10°C से 70°C तक |
| प्रमुखता देना |
स्टेनलेस स्टील फ्लश डायफ्राम दबाव ट्रांसड्यूसर,फ्लश डायफ्राम दबाव ट्रांसड्यूसर तेल,तेल औद्योगिक दबाव ट्रांसमीटर |
||
उत्पाद वर्णन
स्टेनलेस स्टील फ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर औद्योगिक पानी गैस तेल परीक्षण के लिए
बीपीएचटी24 पीपुनरुत्थानटीरैंसमिटर
परिचयआयनफ्लश डायफ्राम दबाव सेंसर ट्रांसमीटर:
BPHT24 दबाव ट्रांसमीटर HT श्रृंखला फ्लैट डायफ्राम सिलिकॉन का उपयोग करता हैदबाव प्रतिरोध अलगाव तेल से भरे कोर के रूप में संकेत मापने तत्व।संकेत प्रसंस्करण सर्किट एक स्टेनलेस स्टील आवास के अंदर स्थित है,सेंसर सिग्नल को एक मानक आउटपुट सिग्नल में। यह दबाव ट्रांसमीटर मुख्य रूप से उन स्थानों में उपयोग किया जाता है जहां उच्च स्वच्छता की आवश्यकता होती है,स्वच्छ वातावरण में विश्वसनीय और सटीक दबाव माप सुनिश्चित करना.
- इसमें डिफ्यूज्ड सिलिकॉन फ्लैट फिल्म तकनीक को अपनाया गया है, जिसमें उच्च स्थिरता और विश्वसनीयता है।
- इसमें उच्च परिशुद्धता, उच्च संवेदनशीलता और उच्च रैखिकता की विशेषताएं हैं।
- इसमें उन्नत माइक्रो कंप्यूटर तकनीक को अपनाया गया है और इसमें स्वचालित तापमान मुआवजा और रैखिक सुधार कार्य हैं।
- उच्च सुरक्षा स्तर, संक्षारण प्रतिरोध, झटके प्रतिरोध और अन्य विशेषताएं, सभी प्रकार के कठोर वातावरण के लिए उपयुक्त हैं।
- स्वचालित नियंत्रण प्राप्त करने के लिए अन्य उपकरणों के साथ संवाद करने के लिए मानक सिग्नल आउटपुट।
- इसमें लंबे जीवन, कम बिजली की खपत, आसान स्थापना और रखरखाव के फायदे हैं।
- 316L के साथ गैर संक्षारक गैसों और तरल पदार्थों को मापने के लिए उपयुक्त
- पर्यावरण संरक्षण और रासायनिक उद्योगों के लिए आदर्श
- समुद्री और विमानन उद्योगों में प्रयोग किया जाता है
- इसका व्यापक रूप से औद्योगिक क्षेत्र में विभिन्न प्रक्रिया नियंत्रण, निगरानी और स्वचालन प्रणालियों में उपयोग किया जाता है
| प्रदर्शन मापदंड | |
| माप सीमा | 0~35Kpa...~35एमपीए |
| दबाव प्रकार | गेज दबाव, पूर्ण दबाव, सील दबाव |
| अतिभार | ≤1नामित सीमा का.5 गुना |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | 0.1% एफएस |
| हिस्टेरिसिस | 0.1% एफएस |
| दीर्घकालिक स्थिरता | ±0.1% एफ.एस. /वर्ष(सामान्य) ±0.2% एफ.एस/वर्ष(अधिकतम) |
| शून्य बिंदु तापमान विचलन | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((>100KPa) |
| पूर्ण पैमाने पर तापमान विचलन | ±0.02% F.S/oC ((≤100KPa) ±0.01% F.S/oC ((>100KPa) |
| आवृत्ति प्रतिक्रिया | 2.4Khz |
| मुआवजा तापमान | -20-70oC ((≤10mpa, अनुकूलन योग्य) |
| परिचालन तापमान | -20°C से 80°C |
| भंडारण तापमान | -40°C से 120°C |
| कंपन | 10g,55Hz ~ 2kहर्ज |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | पूर्व डीबी IIC T6 Gb |
| सुरक्षा रेटिंग | मैंP65 |
| ओ-रिंग सील | फ्लोरो रबर |
| वजन | ~0.25किलो |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5 वीडीसी | |
| RS485 संचार प्रोटोकॉल | 3.6~30V / बैटरी | 4 तार |
| प्रकार | हर्शमैन |

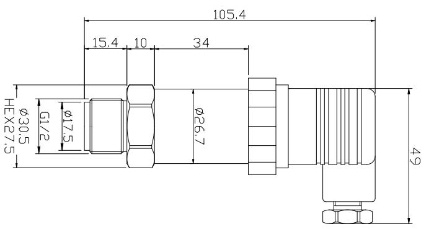

| आयाम |  |
| चयन उदाहरण: |
| आदेश देने के लिए टिप्सः |
1उत्पाद का चयन करते समय, कृपया सुनिश्चित करें कि मापा जाने वाला माध्यम उत्पाद के संपर्क भागों के साथ संगत है।
2आदेश देते समय, कृपया ध्यान दें कि विस्फोट-सबूत प्रकार के उत्पादों में डिजिटल डिस्प्ले हेड शामिल नहीं हैं।
3एलसीडी या एलईडी डिस्प्ले हेड के साथ ट्रांसमीटर का ऑर्डर करते समय, ट्रांसमीटर के लिए बिजली की आपूर्ति 20 वीडीसी से कम नहीं होनी चाहिए।
4उत्पाद के विश्वसनीय संचालन को सुनिश्चित करने के लिए, उपयोगकर्ताओं को साइट पर बिजली सुरक्षा उपकरण स्थापित करने और यह सुनिश्चित करने की सिफारिश की जाती है कि उत्पाद और बिजली की आपूर्ति विश्वसनीय रूप से ग्राउंड हो।
5फ्लोरो रबर ओ-रिंग का नामित कार्य तापमान -20oC से 250oC है। जब उत्पाद का कार्य तापमान -20oC से नीचे होता है, तो ईपीडीएम ओ-रिंग सील चुनना आवश्यक है।
6. डिफ़ॉल्ट केबल लंबाई 1.5 मीटर है, तीन सामग्रियों में उपलब्ध है। यदि निर्दिष्ट नहीं है, तो यह पॉलीथीन केबल सामग्री के साथ आपूर्ति की जाएगी। यदि आपको एक अलग केबल सामग्री की आवश्यकता है, तो आप एक अलग केबल सामग्री के साथ आपूर्ति की जाएगी।कृपया इसे क्रम में निर्दिष्ट करें.
7. विशेष आवश्यकताओं जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय या रेडियो आवृत्ति हस्तक्षेप के लिए, कृपया हमारी कंपनी को सूचित करें और उन्हें आदेश में निर्दिष्ट करें।
| आदेश मार्गदर्शक | ||||||||
| बीपीएचटी24 | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||

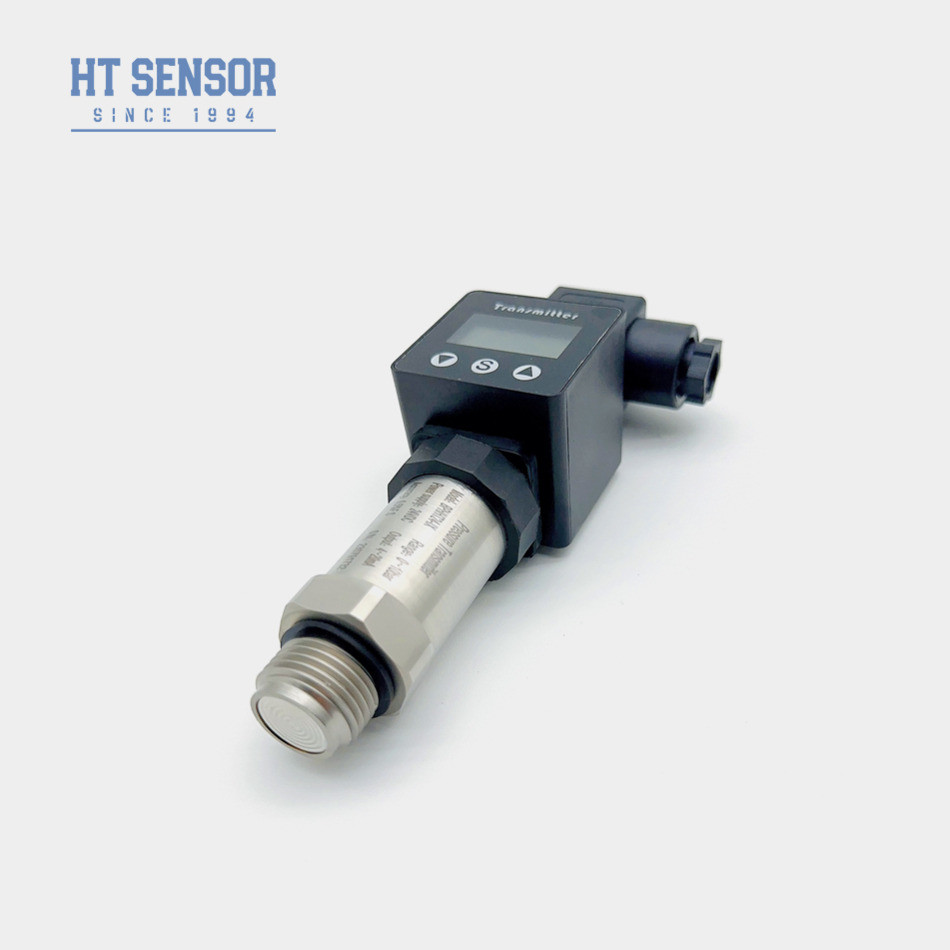

| नवम | डिस्प्ले दबाव ट्रांसमीटर | IIC/III | औद्योगिक जनरल/ डिस्प्ले प्रेशर ट्रांसमीटर | |||||
| माप सीमा | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa या MPa | X: वास्तविक माप सीमा दर्शाता है | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2एनपीटी | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | 2088 औद्योगिक आवरण | |||||||
| बी5 | 2088 डिस्प्ले के साथ औद्योगिक आवरण | |||||||
| B6 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| जी | गेज दबाव | |||||||
| ए | पूर्ण दबाव | |||||||
| एस | सीलबंद संदर्भ दबाव | |||||||
| प्रश्न और उत्तर |
उत्तर: उच्च परिशुद्धता, स्थायित्व और उत्कृष्ट प्रदर्शन। अनुकूलन उपलब्ध है।
2प्रश्न: क्या मैं विशेष विनिर्देशों को अनुकूलित कर सकता हूँ?
एकः हाँ, हमारे इंजीनियर विशिष्ट आवश्यकताओं को पूरा करने के लिए उत्पादों को अनुकूलित कर सकते हैं। हम OEM और ODM सेवा प्रदान करते हैं
3प्रश्न: आपकी उत्पादन क्षमता क्या है?
A: हमारी विनिर्माण सुविधाएं प्रति माह 30,000 दबाव सेंसर ट्रांसमीटर तक का उत्पादन कर सकती हैं, इसलिए हम बड़े पैमाने पर ऑर्डर की जरूरतों को पूरा करने में पूरी तरह सक्षम हैं।यह सुचारू उत्पादन और वितरण अनुसूची सुनिश्चित करने के लिए अग्रिम में हमारी बिक्री टीम से संपर्क करने के लिए उचित है.
4प्रश्न: सामान्य वितरण अवधि क्या है?
एकः मानक मॉडल के लिए 5 ~ 8 कार्य दिवस। अनुकूलित उत्पाद भिन्न हो सकते हैं।
5प्रश्न: उत्पादों की कीमतें क्या हैं? क्या कोई छूट है?
A: बल्क ऑर्डर या दीर्घकालिक भागीदारों के लिए छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण।
6प्रश्न: आपके उत्पादों की वारंटी क्या है? और बिक्री के बाद सेवा?
एकः हमारे वारंटी समय शिपमेंट के बाद 24 महीने है, और हमारे बिक्री के बाद 24 घंटे में अपने सवालों के साथ जवाब देंगे, पीसी नेटवर्क द्वारा दूरस्थ निर्देश हैहमेशा उपलब्ध।
