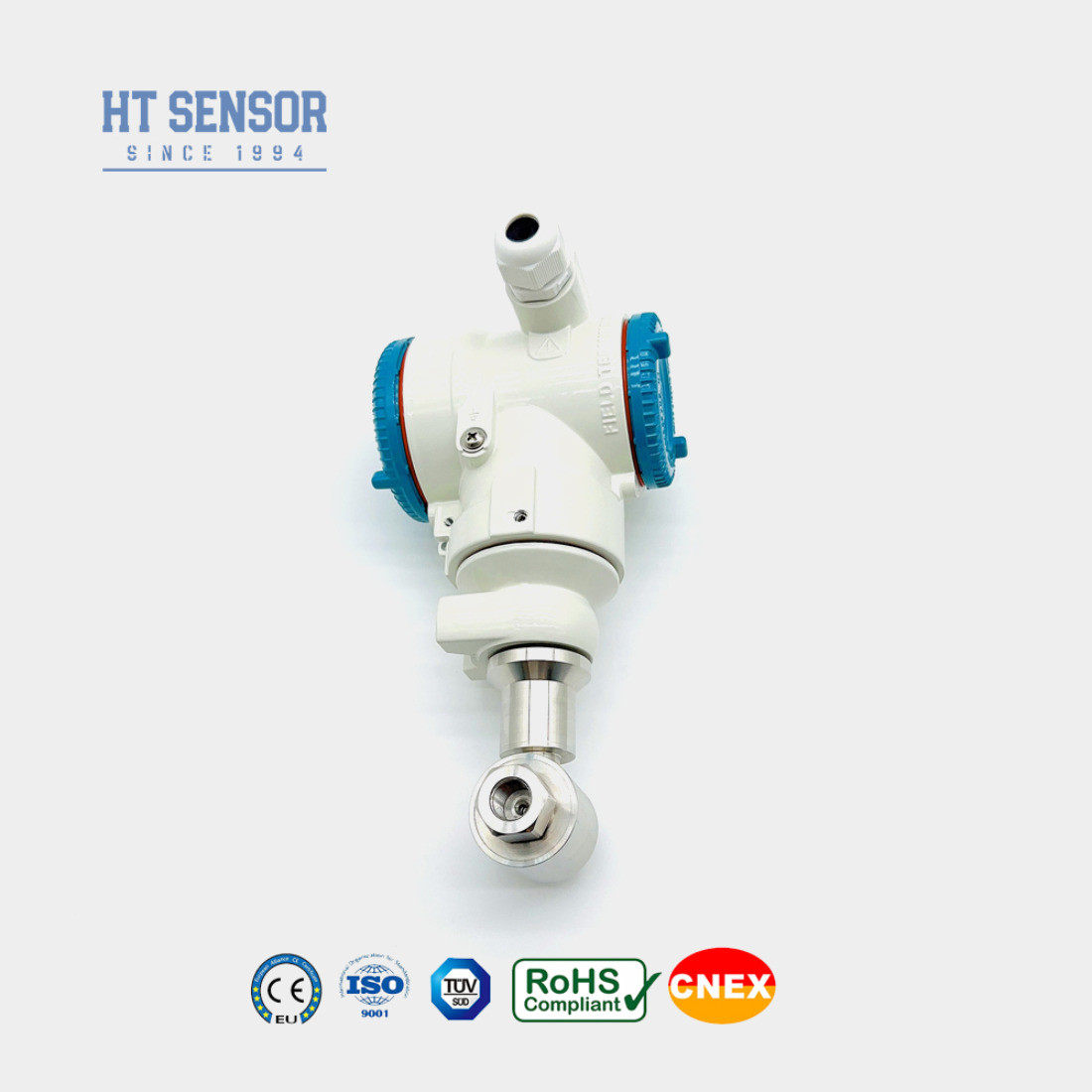

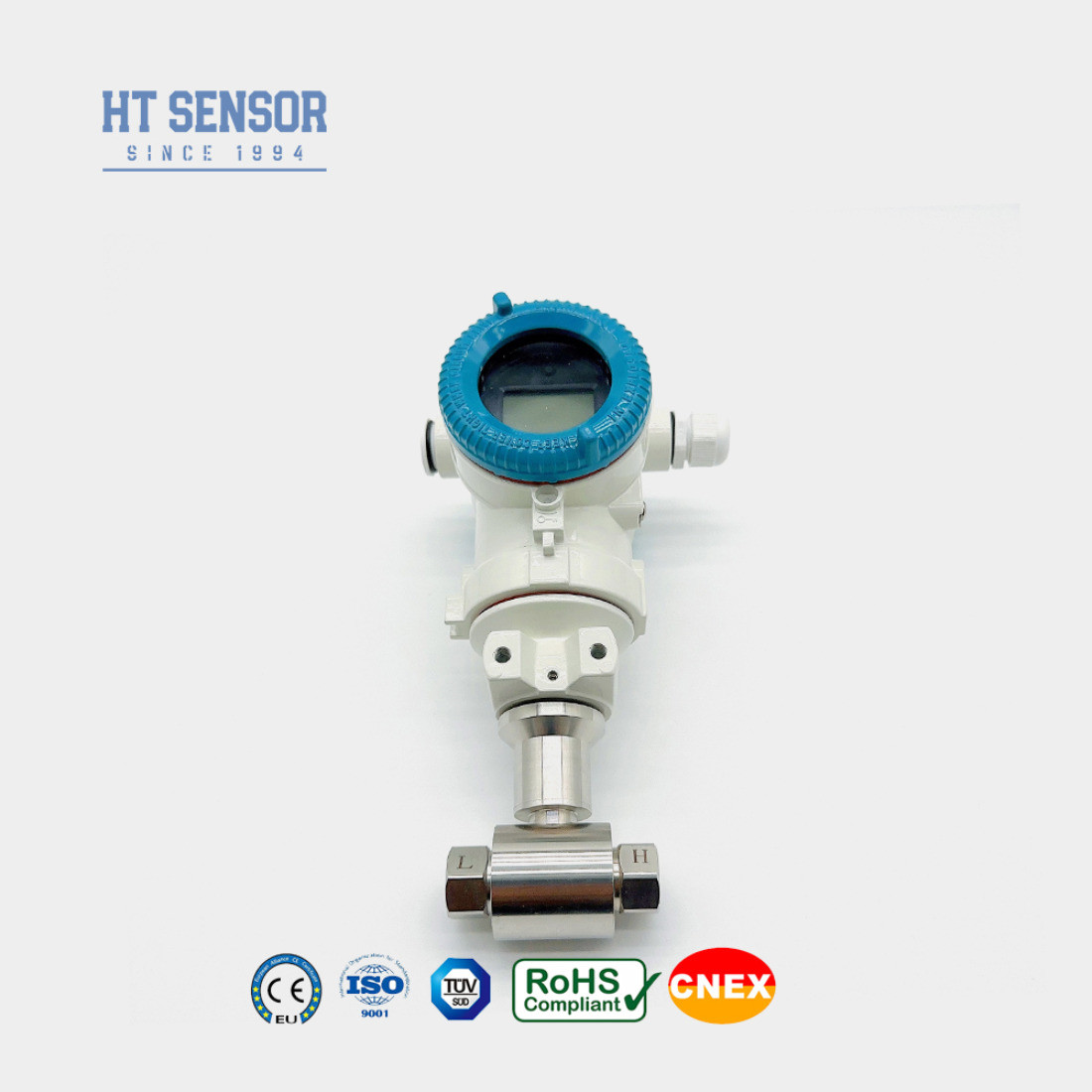

एल्यूमीनियम आवास डीपी दबाव ट्रांसमीटर उच्च परिशुद्धता अंतर दबाव ट्रांसड्यूसर
Product Details
| मॉडल नं.: | BP93420D-III | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| मैक्स रेंज: | 2 एमपीए | आउटपुट: | 4-20एमए |
| न्यूनतम सीमा: | 10kPa | दबाव प्रकार: | अंतर दबाव |
| परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग | विनिर्देश: | 10kpa~2Mpa |
| एचएस कोड: | 9026201090 | प्रकार: | दबाव अंतर प्रेषक |
| मापने का माध्यम: | गैस या तरल | सटीकता ग्रेड: | 0.25%, 0.5%,0.3% |
| प्रमुखता देना |
एल्यूमीनियम आवास डीपी दबाव ट्रांसमीटर,डीपी प्रेशर ट्रांसमीटर उच्च सटीकता,उच्च सटीकता अंतर दबाव ट्रांसड्यूसर |
||
Product Description
BP93420DIII अंतर दबाव ट्रांसमीटर एक piezoresistive सिलिकॉन सेंसर का उपयोग करता है. जैसा कि मापा माध्यम के अंतर दबाव सेंसर के दोनों सिरों पर लहराती डायाफ्राम को प्रभावित करता है,सेंसर चिप पर Wheatstone पुल एक आउटपुट संकेत है कि अंतर दबाव के साथ उत्कृष्ट रैखिकता दिखाता है उत्पादन करता हैयह अंतर दबाव के सटीक माप की अनुमति देता है। ट्रांसमीटर विभिन्न गैस और तरल अनुप्रयोगों में अंतर दबाव माप करने के लिए आदर्श है,विशेष रूप से पेट्रोलियम जैसे उद्योगों में, पाइपलाइन संयंत्रों के लिए रासायनिक।
1स्टेनलेस स्टील संरचनात्मक डिजाइन, इसे कॉम्पैक्ट और स्थापित करने में आसान बनाता है
2यह कठोर तापमान क्षतिपूर्ति और उम्र बढ़ने की जांच से गुजरता है,
1विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त
पेट्रोलियम, रासायनिक, बिजली और जल विज्ञान जैसे उद्योगों की पाइपलाइनें।
2औद्योगिक प्रक्रियाओं में लागू किया जाता है जैसे पेट्रोलियम, रासायनिक,
धातुकर्म, विद्युत उत्पादन और जल विज्ञान
3पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप
| माप सीमा | 0-10KPa......~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25°C | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5% F.S./Year ((≤200KPa) ±0.2% F.S./Year ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/°C ((>100KPa), ±0.02%FS/°C (≤100Kpa) |
| मुआवजा तापमान | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| परिचालन तापमान | -30°C~80°C |
| भंडारण तापमान | -40°C~100°C |
| कंपन | 10g,55 हर्ट्ज ️ 2kHz |
| आवास सामग्री | 304 स्टेनलेस स्टील,कास्ट एल्यूमीनियम |
| डायफ्राम सामग्री | 316L स्टेनलेस स्टील |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~1.4kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4×20 एमए | 15 ¢ 30 वीडीसी | दो/तीन/चार तार |
| हार्ट के साथ 4×20mA | दो तार | |
| RS485 संचार प्रोटोकॉल | चार तार |
आदेश देने के लिए टिप्सः
1, तापमान मुआवजा, फैल सिलिकॉन दबाव सेंसर अर्धचालक है, अर्धचालक मजबूत तापमान विशेषताओं है, कोई तापमान मुआवजा,माप त्रुटि अपेक्षाकृत बड़ी हो सकती है.
2, विसारित सिलिकॉन दबाव सेंसर सेंसर डायफ्राम केवल कुछ दसियों मीटर मोटी है, स्पर्श नहीं करते।
3, बिजली की आपूर्ति वोल्टेज स्थिर होने के लिए, सेंसर वास्तव में एक पुल है, बिजली की आपूर्ति वोल्टेज उतार-चढ़ाव पुल आउटपुट परिवर्तन का कारण होगा, माप सटीकता को प्रभावित करता है।
4, नामित वोल्टेज के भीतर इस्तेमाल किया जाना है, ओवरवोल्टेज सेंसर क्षति का कारण होगा।
5, आउटपुट अंत शॉर्ट सर्किट नहीं है।
आदेश मार्गदर्शिका
| BP93420 | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DIII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa......~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4×20mADC | S2 | हार्ट के साथ 4×20mADC | |||||
| S3 | RS485 | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
