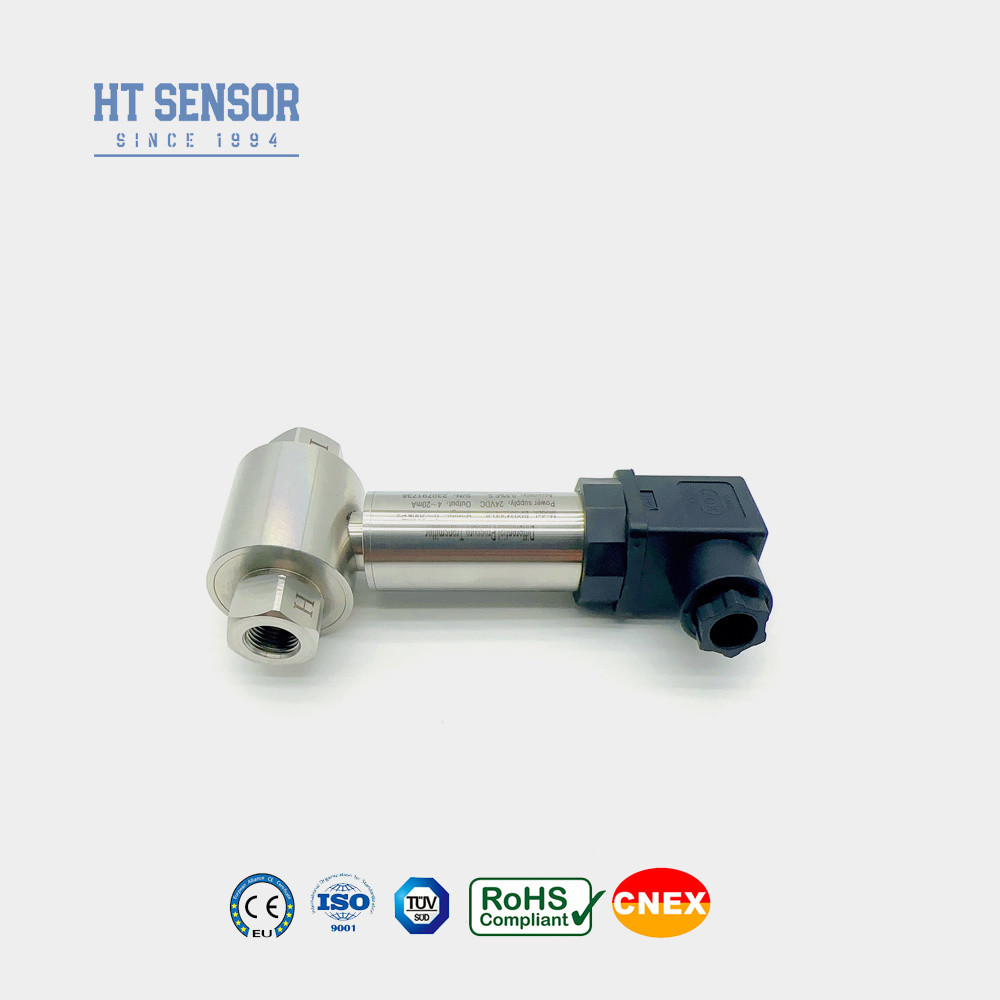

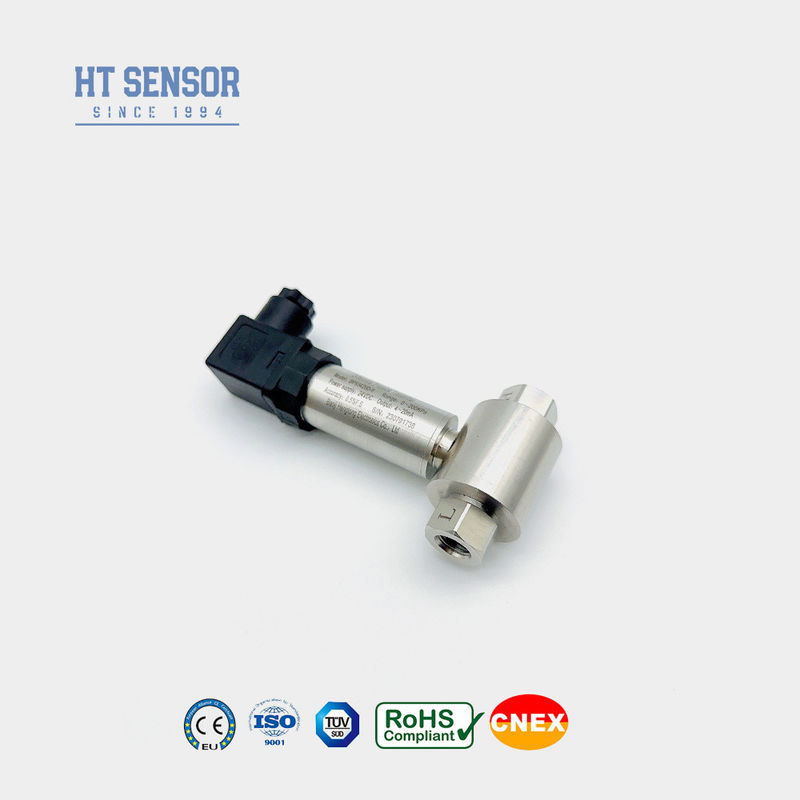

पाइपलाइन अंतर प्रकार स्तर ट्रांसमीटर डिफ्यूज्ड सिलिकॉन दबाव ट्रांसमीटर
Product Details
| मॉडल नं.: | BP93420DII | सटीकता ग्रेड: | ≤0.5%F.S |
|---|---|---|---|
| दबाव सीमा: | 0-10kpa...~2MPa | अनुकूलित: | अनुकूलित |
| वजन: | ~0.45kg | स्थिर दबाव: | 5X या 7MPa |
| परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग | प्रकार: | दबाव अंतर प्रेषक |
| मापने का माध्यम: | गैस या तरल | आईपी रेटिंग: | IP65 |
| प्रमुखता देना |
पाइपलाइन अंतर प्रकार स्तर ट्रांसमीटर RoHs,अंतर प्रकार स्तर ट्रांसमीटर डिफ्यूज्ड सिलिकॉन,RoHs विसारित सिलिकॉन दबाव ट्रांसमीटर |
||
Product Description
BP93420DII पाइपलाइन दबाव मापने के लिए अंतर दबाव ट्रांसमीटर
BP93420DIIDविभेदकपीपुनरुत्थानटीरैंसमिटर
अंतर दबाव ट्रांसमीटर का परिचयः
BP93420DII अंतर दबाव ट्रांसमीटर एक piezoresistive फैल सिलिकॉन सेंसर का उपयोग करता है.सेंसर बड़े पैमाने पर उत्पादन की दक्षता और गुणवत्ता सुनिश्चित करने के लिए पूर्ण स्वचालित रैखिक और तापमान मुआवजा प्रौद्योगिकी को अपनाता है. पूरी तरह से सील और अलग हवा गुहा डिजाइन
दीर्घकालिक विश्वसनीयता सुनिश्चित करें। सिग्नल ट्रांसमिशन मॉड्यूल किसी भी उपकरण के बिना आसानी से पैरामीटर सेटिंग का एहसास करने के लिए मूल कैलिब्रेशन तकनीक को अपनाता है।यह पेट्रोलियम जैसे उद्योगों में विभिन्न गैस और तरल अंतर दबाव माप के लिए उपयुक्त है, रासायनिक, बिजली और पाइपलाइन अनुप्रयोगों के लिए हाइड्रोलॉजी।
उत्पाद की विशेषताएंअंतर दबाव ट्रांसमीटर का:
1. ट्रांसमीटर में स्टेनलेस स्टील संरचनात्मक डिजाइन है, जिससे यह कॉम्पैक्ट और स्थापित करना आसान है
2यह सख्त तापमान मुआवजे और उम्र बढ़ने की जांच से गुजरता है, स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है
3निरंतर गुणवत्ता सुनिश्चित करने के लिए दबाव प्रभाव परीक्षण और समय बहाव परीक्षण
4मीडिया कार्य तापमानः -30-80°C
5आंतरिक सुरक्षा प्रमाणपत्र
आवेदनअंतर दबाव ट्रांसमीटर का:
1. पेट्रोलियम, रासायनिक, बिजली और अन्य उद्योगों की पाइपलाइनों में विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्त है।
जल विज्ञान।
2औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रासायनिक, धातु विज्ञान, बिजली उत्पादन और जल विज्ञान में लागू होता है
3पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप
| प्रदर्शन मापदंड | |
| माप सीमा | 0-10KPa...~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa) ०-७० डिग्री सेल्सियस, १०-७० डिग्री सेल्सियस |
| परिचालन तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0.5~4.5V | 5 वीडीसी |

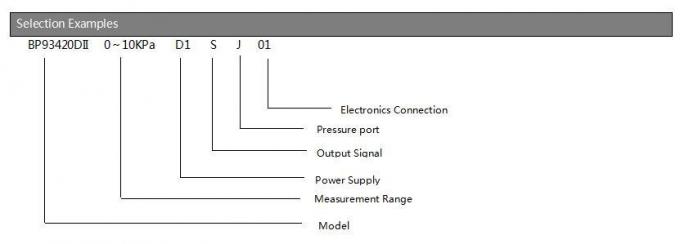

| आदेश मार्गदर्शक | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||

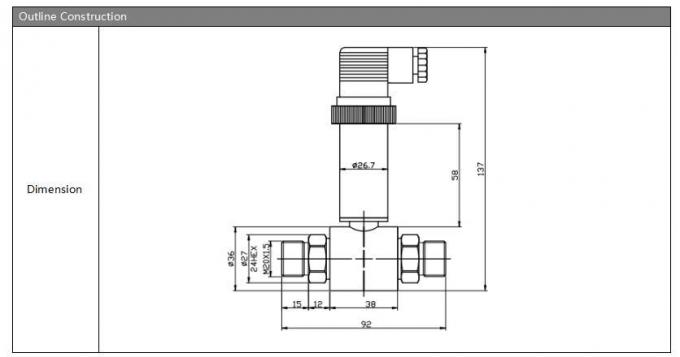

| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa...~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||

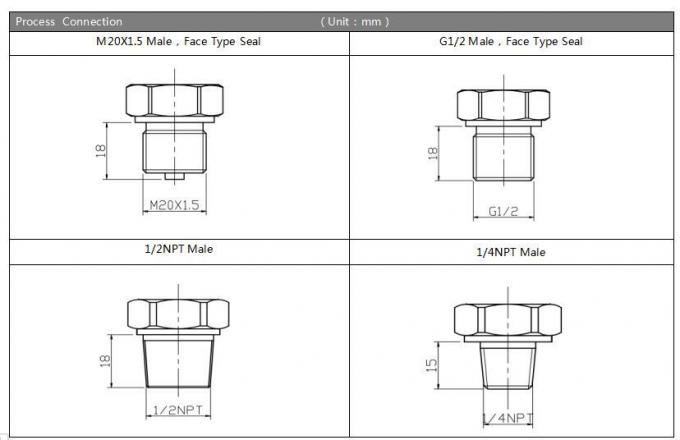

| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||

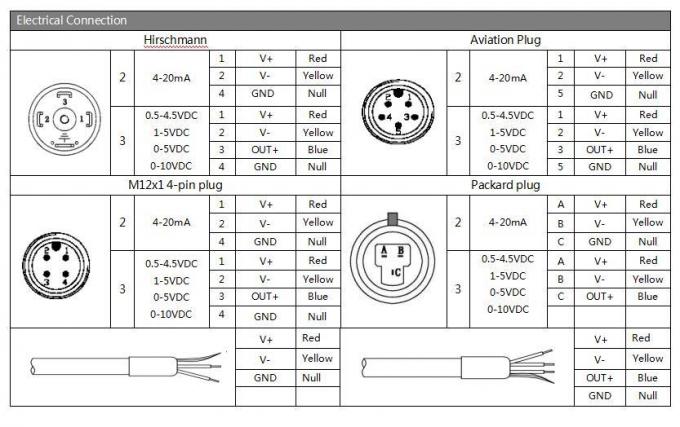

| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
