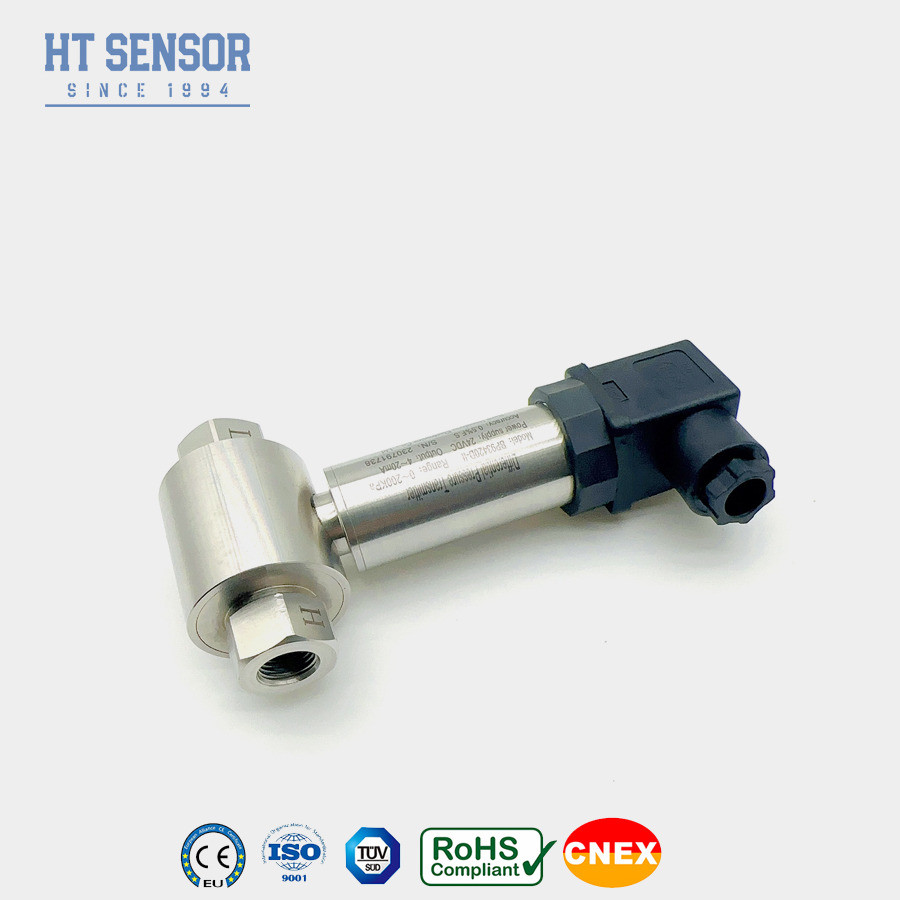

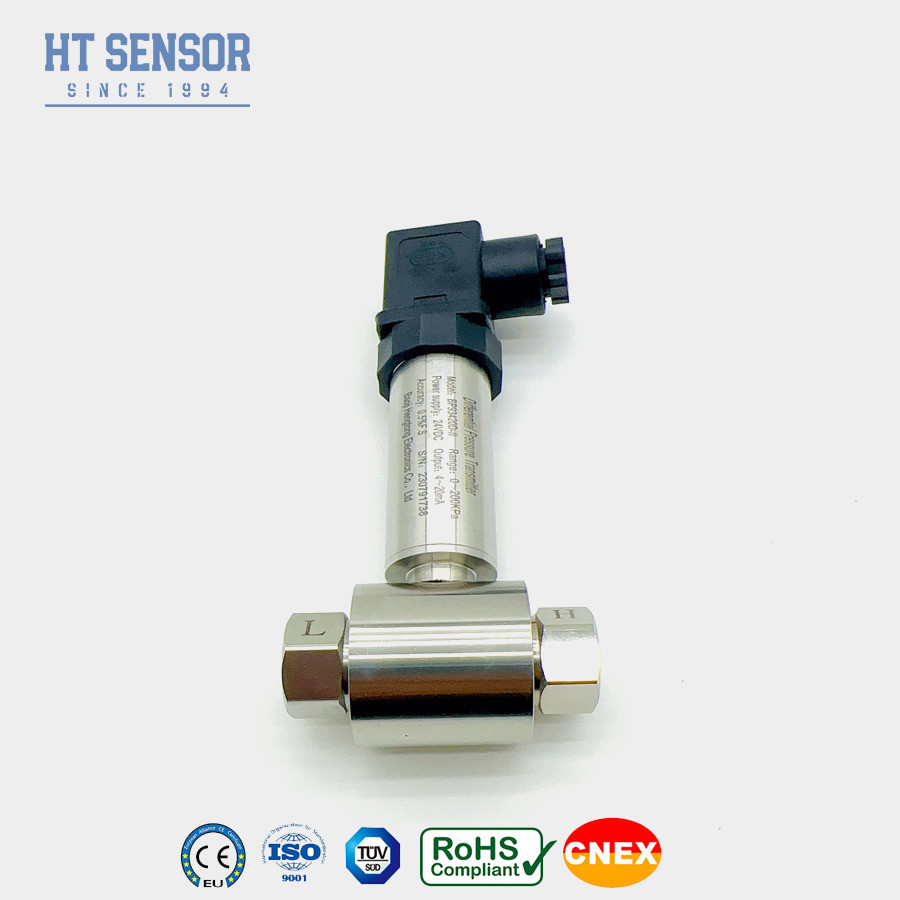

डिफ्यूज्ड सिलिकॉन डिफरेंशियल प्रेशर ट्रांसमीटर पीज़ोरेसिटिव प्रेशर ट्रांसमीटर
Product Details
| मॉडल नं.: | BP93420DII | अनुकूलित: | अनुकूलित |
|---|---|---|---|
| संरक्षण रेटिंग: | IP65 | वजन: | ~0.45kg |
| दबाव संवेदन: | नोवा सेंसर मर जाता है | परिवहन पैकेज: | कार्टन के साथ मानक निर्यात पैकेजिंग |
| उत्पत्ति: | बाओजी, चीन | एचएस कोड: | 9026201090 |
| प्रकार: | दबाव अंतर प्रेषक | मापने का माध्यम: | गैस या तरल |
| दबाव सीमा: | 0-10kpa...~2MPa | ||
| प्रमुखता देना |
विसारित सिलिकॉन अंतर दबाव ट्रांसमीटर,अंतर दबाव ट्रांसमीटर Piezoresistive,डिफ्यूज्ड सिलिकॉन पीज़ोरेसिटिव प्रेशर ट्रांसमीटर |
||
Product Description
पीज़ोरेसिटिव डिफ्यूज्ड सिलिकॉन डिफरेंशियल प्रेशर ट्रांसमीटर
BP93420DIIDविभेदकपीपुनरुत्थानटीरैंसमिटर
अंतर दबाव ट्रांसमीटर का परिचय:
BP93420DII अंतर दबाव ट्रांसमीटर एक piezoresistive फैल सिलिकॉन सेंसर का उपयोग करता है. यह स्टेनलेस स्टील के व्यासपीठ के माध्यम से बाहरी दबाव,आंतरिक सील सिलिकॉन तेल संवेदनशील चिप पर स्थानांतरित कर दिया जाता है, संवेदनशील चिप सीधे मापने के माध्यम से संपर्क नहीं करता है। जब मापने के माध्यम के अंतर दबाव सेंसर के दोनों छोरों पर घुमावदार डायाफ्राम पर कार्य करता है,सेंसर चिप पर Wheatstone पुल से आउटपुट संकेत अंतर दबाव के साथ एक अच्छा रैखिक संबंध प्रदर्शित करता हैइसकी उच्च संवेदनशीलता आउटपुट, अच्छी गतिशील प्रतिक्रिया, उच्च माप सटीकता, अच्छी स्थिरता, लघुकरण करने में आसान,लेकिन तापमान से प्रभावित होना आसान है, 1kpa से अधिक के लिए मापा जा सकता है, मध्य श्रेणी के सेंसर के लिए पहली पसंद है।
अंतर दबाव प्रेषक कई गैसों या तरल पदार्थों जैसे पानी या तेल के अंतर दबाव को मापने के लिए डिज़ाइन किए गए हैं। यद्यपि एकतरफा अधिभार प्रतिरोध बहुत अधिक है,अधिकतम अनुमेय स्थिर दबाव के साथ + 40bar, सबसे छोटा मानक अंतर दबाव माप सीमा पहले से ही 0 से 0. + 50 mbar है।
उत्पाद की विशेषताएंअंतर दबाव ट्रांसमीटर का:
1. ट्रांसमीटर में स्टेनलेस स्टील संरचनात्मक डिजाइन है, जिससे यह कॉम्पैक्ट और स्थापित करना आसान है
2यह सख्त तापमान मुआवजे और उम्र बढ़ने की जांच से गुजरता है, स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है
3विद्युत इंटरफेस को प्लग-इन या प्रत्यक्ष वायरिंग विकल्प के रूप में चुना जा सकता है।
आवेदनअंतर दबाव ट्रांसमीटर का:
1विभिन्न गैसों या तरल पदार्थों के अंतर दबाव को मापने के लिए उपयुक्तपेट्रोलियम, रासायनिक, बिजली और
जल विज्ञान।
2औद्योगिक ऑन-साइट प्रक्रियाओं जैसे पेट्रोलियम, रासायनिक,धातुकर्म, विद्युत उत्पादन और जल विज्ञान
3.पाइपलाइनों और भट्ठी कक्षों के लिए दबाव माप
| प्रदर्शन मापदंड | |
| माप सीमा | 0-10KPa...~2MPa |
| दबाव प्रकार | अंतर दबाव |
| एकल-पक्षीय अधिभार | नामित सीमा का ≤3 गुना |
| स्थिर दबाव | न्यूनतम मूल्य नामित सीमा के 5 गुना या 7 एमपीए के बीच |
| सटीकता @ 25oC | ±0.25% (सामान्य) ±0.5% (अधिकतम) |
| पुनरावृत्ति | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| हिस्टेरिसिस | ±0.03% (सामान्य) ±0.05% एफएस (अधिकतम) |
| दीर्घकालिक स्थिरता | ±0.5%F.S/वर्ष ((≤200KPa) ±0.2%F.S/वर्ष ((>200KPa) |
| शून्य तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| स्पैन तापमान विचलन | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| मुआवजा तापमान | 0-50oC ((0-10KPa, 0-20KPa) ०-७० डिग्री सेल्सियस, १०-७० डिग्री सेल्सियस |
| परिचालन तापमान | -30°C से 80°C |
| भंडारण तापमान | -40°C से 100°C |
| कंपन | 10g,55Hz ~ 2kHz |
| आवास सामग्री | 304, 316L |
| डायफ्राम सामग्री | 316L |
| इन्सुलेशन प्रतिरोध | 100MΩ 100VDC |
| विस्फोट प्रतिरोधी रेटिंग | आंतरिक रूप से सुरक्षित और विस्फोट-सबूत |
| सुरक्षा रेटिंग | IP65 |
| वजन | ~0.45kg |
| आउटपुट सिग्नल | आपूर्ति वोल्टेज | आउटपुट प्रकार |
| 4~20mA | 12~30 वीडीसी | 2/3/4 तार |
| 0~10/20mA | 3 तार |
|
| 0/1~5V | ||
| 0.5~4.5V | 5 वीडीसी |
| आदेश देने की युक्तियाँ |
2विश्वसनीय संचालन सुनिश्चित करने के लिए माप बिंदु और ट्रांसमीटर के बीच तीन-वाल्व मनिफोल्ड स्थापित करने की सिफारिश की जाती है,प्रेषक के सकारात्मक और नकारात्मक दबाव कक्षों पर धीमी और समान दबाव लागू सुनिश्चित करना.
3स्थापना के दौरान, स्थापना स्थान के उत्पाद पर प्रभाव को कम करने के लिए दोनों छोरों पर दबाव इंटरफेस को क्षैतिज रूप से रखने की सलाह दी जाती है।
4. विशेष आवश्यकताओं के लिए जैसे कि मजबूत कंपन, तत्काल प्रभाव बल, मजबूत विद्युत चुम्बकीय हस्तक्षेप, या रेडियो आवृत्ति हस्तक्षेप,कृपया हमारी कंपनी को सूचित करें और आदेश में इन आवश्यकताओं को निर्दिष्ट करें
| आदेश मार्गदर्शक | ||||||||
| BP93420XX | दबाव ट्रांसमीटर | |||||||
| कोड | रूपरेखा निर्माण | |||||||
| DII | अंतर दबाव ट्रांसमीटर | |||||||
| माप सीमा | 0-10KPa...~2MPa | |||||||
| कोड | विद्युत आपूर्ति | |||||||
| डी1 | 24 वीडीसी | |||||||
| डी2 | 5 वीडीसी | |||||||
| डी3 | अन्य | |||||||
| कोड | आउटपुट सिग्नल | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5 वीडीसी | S6 | 0~10 वीडीसी | |||||
| S3 | 0~5 वीडीसी | S7 | 0.5~4.5 वीडीसी | |||||
| S4 | 0~10mADC | |||||||
| कोड | दबाव कनेक्शन | |||||||
| J1 | M20×1.5 पुरुष | |||||||
| J2 | G1/2 पुरुष | |||||||
| J3 | G1/4 पुरुष | |||||||
| J4 | 1/2 एनपीटी पुरुष | |||||||
| J5 | अन्य | |||||||
| कोड | विद्युत कनेक्शन | |||||||
| बी1 | हर्शमैन | |||||||
| बी2 | पीजी7 प्लग | |||||||
| B3 | सीलबंद केबल आउटपुट | |||||||
| बी4 | अन्य | |||||||
| कोड | दबाव प्रकार | |||||||
| D | अंतर दबाव | |||||||
